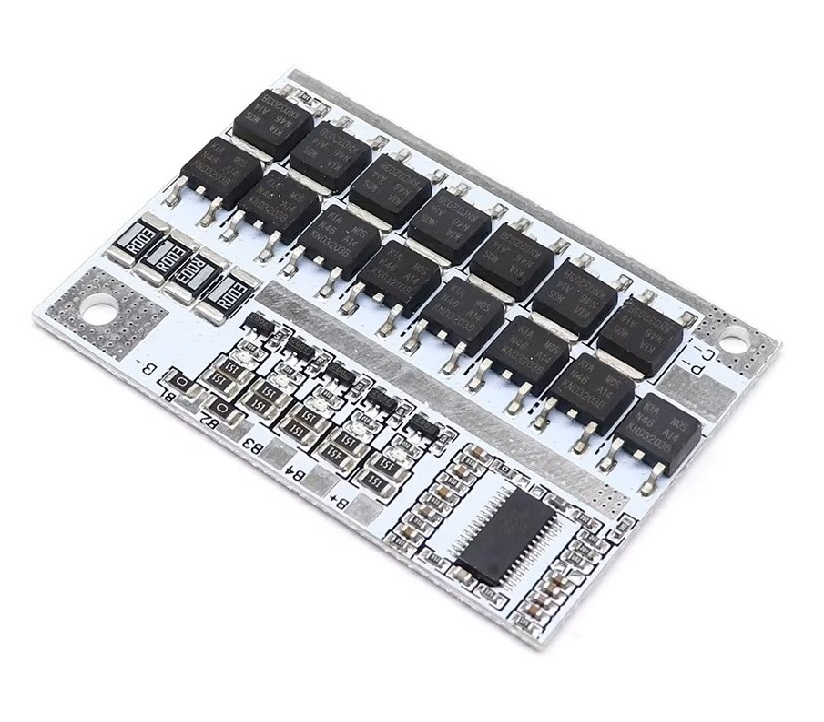

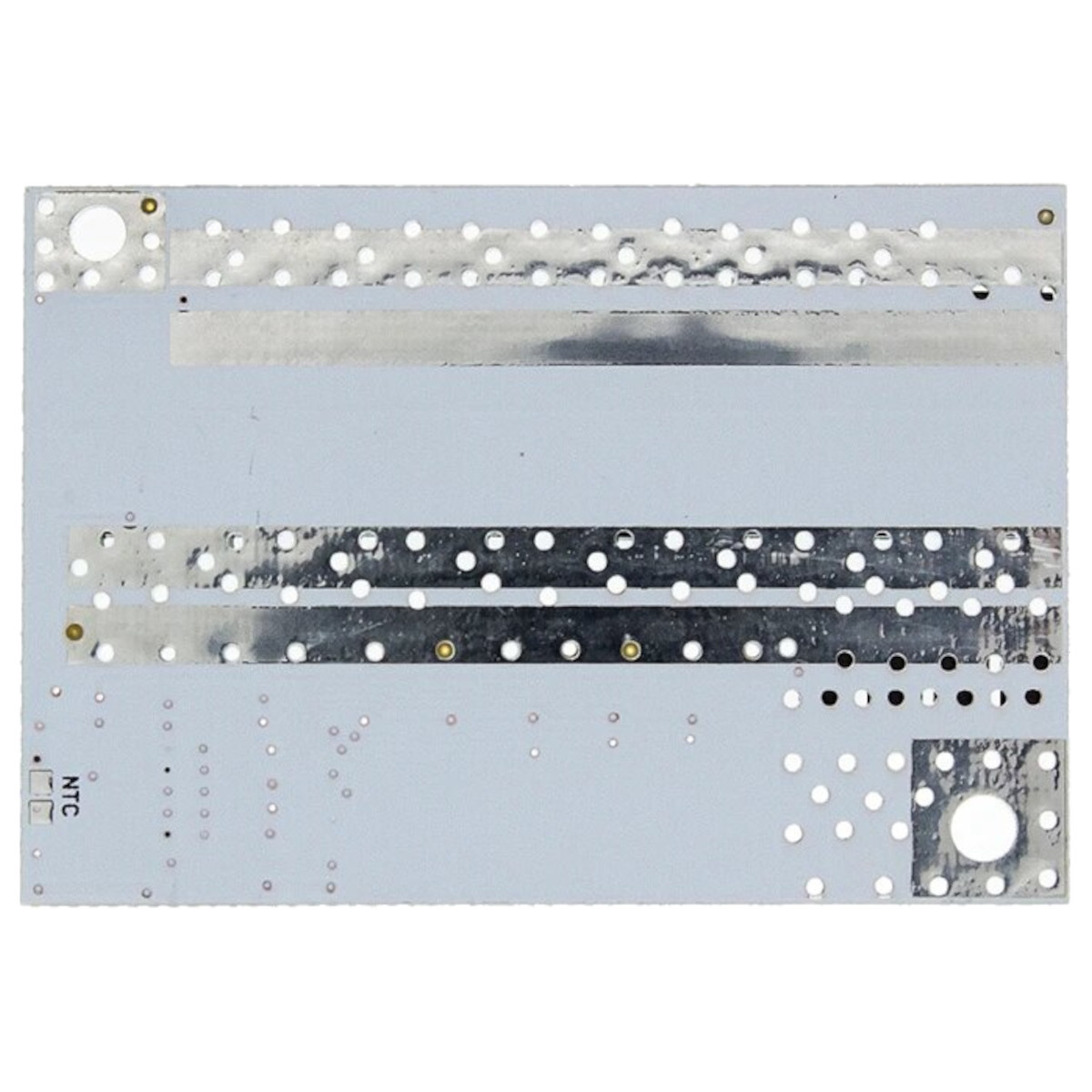

Acest modul BMS este destinat protectiei si echilibrarii pachetelor formate din 3, 4 sau 5 grupe de celule Li-ion conectate in serie. Placa este setata din fabrica pentru configuratia 3S si poate fi adaptata la 4S sau 5S numai de personal calificat, conform configuratiei rezistentelor de selectie indicate in imaginile produsului.

Specificatii tehnice:

• Tip produs: BMS / placa de protectie cu balansare;

• Configuratii compatibile: 3S, 4S si 5S;

• Configuratie din fabrica: 3S;

• Tip acumulator: Li-ion sau LiPo;

• Tensiune nominala pe celula: 3.6V / 3.7V;

• Tensiune nominala pachet 3S: 11.1V;

• Tensiune maxima de incarcare 3S: 12.6V;

• Tensiune nominala pachet 4S: 14.8V;

• Tensiune maxima de incarcare 4S: 16.8V;

• Tensiune nominala pachet 5S: 18.5V;

• Tensiune maxima de incarcare 5S: 21V;

• Prag protectie la supraincarcare: 4.21-4.29V pe celula;

• Tensiune de revenire dupa supraincarcare: 4.14-4.24V pe celula;

• Intarziere protectie la supraincarcare: 500-1500ms;

• Prag protectie la supradescarcare: 2.72-2.88V pe celula;

• Tensiune de revenire dupa supradescarcare: 2.9-3.1V pe celula;

• Intarziere protectie la supradescarcare: 500-1500ms;

• Prag protectie la supracurent: 100A;

• Intarziere protectie la supracurent: 100-300ms;

• Curent continuu de descarcare, Same Port: 40A nominal, 60A maxim;

• Curent continuu de descarcare, Split: 50A nominal, 80A maxim;

• Curent continuu de incarcare: 40A nominal, 60A maxim;

• Curent de repaus: 17µA tipic, 25µA maxim;

• Functie de balansare: da;

• Tensiune de balansare: 4.18V;

• Curent de balansare: 60mA;

• Protectie la deconectare: da;

• Protectie dedicata la scurtcircuit: nu;

• Revenire dupa protectia la supracurent: prin deconectarea sarcinii;

• Protectie la temperatura: interfata pentru sonda NTC;

• Temperatura de functionare: -20-+65°C;

• Temperatura de depozitare: -40-+85°C;

• Dimensiuni: 62x42x4mm;

• Greutate: aproximativ 17g;

• Culoare PCB: alb.

Continut pachet:

• 1 x placa BMS 3S/4S/5S cu balansare.

Instructiuni de montaj:

1. Stabiliti configuratia necesara, 3S, 4S sau 5S, inainte de conectarea acumulatorilor.

2. Placa este configurata din fabrica pentru 3S. Adaptarea la 4S sau 5S se realizeaza prin indepartarea rezistentelor de configurare indicate in imaginile produsului.

3. Modificarea configuratiei se efectueaza numai cu placa nealimentata si de catre personal calificat.

4. Utilizati grupe de celule de acelasi tip, cu tensiuni, capacitati si rezistente interne apropiate.

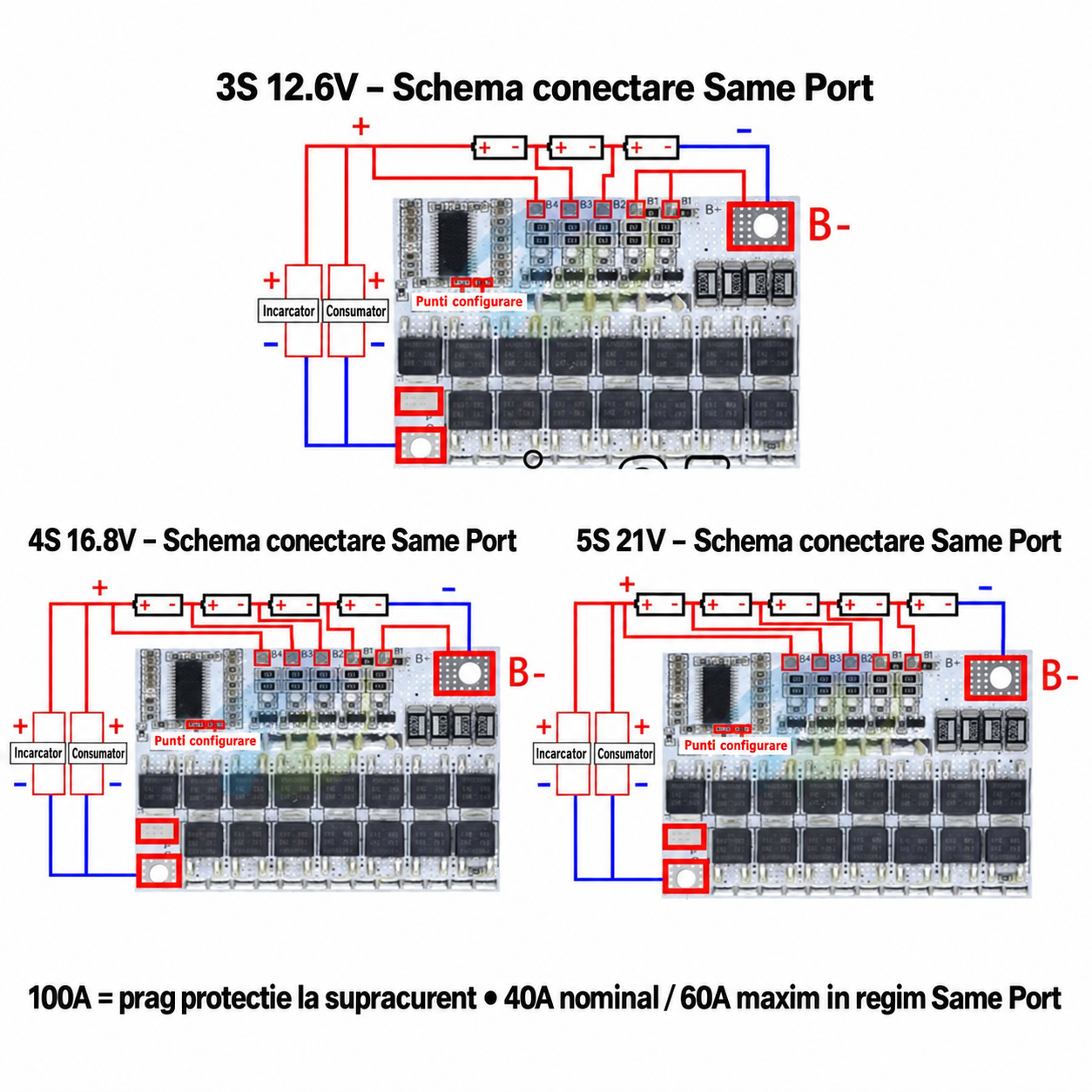

5. Respectati strict marcajele PCB si schema de conectare corespunzatoare configuratiei selectate.

6. Alegeti conexiunea Same Port sau Split in functie de curentul necesar si de modul de conectare al incarcatorului si sarcinii.

7. Utilizati conductori si conexiuni dimensionate pentru curentul continuu al aplicatiei.

8. Pentru protectia la temperatura poate fi conectata o sonda NTC compatibila la interfata dedicata.

9. Utilizati un incarcator Li-ion corespunzator configuratiei: 12.6V pentru 3S, 16.8V pentru 4S sau 21V pentru 5S.

10. Verificati tensiunea fiecarei grupe si tensiunea totala a pachetului inainte de conectarea sarcinii.

Utilizare:

Valoarea de 100A reprezinta pragul la care intervine protectia la supracurent si nu curentul continuu recomandat. Pentru functionare continua se vor respecta valorile nominale de 40A in configuratia Same Port sau 50A in configuratia Split.

Valorile maxime de 60A, respectiv 80A, pot fi utilizate numai daca sunt asigurate racirea, conductorii, conexiunile si celulele corespunzatoare. Modulul asigura protectia si balansarea pachetului, dar nu inlocuieste un incarcator Li-ion cu profil de incarcare adecvat.

Recomandari si precautii:

• Deoarece placa nu include protectie dedicata la scurtcircuit, utilizati o siguranta externa dimensionata corespunzator pachetului si sarcinii.

• Nu utilizati valoarea de 100A drept curent continuu de lucru.

• Reduceti sarcina daca placa, conductorii sau conexiunile se incalzesc excesiv.

• Nu modificati configuratia 3S/4S/5S in timp ce placa este conectata la acumulatori.

• Nu conectati placa la un numar de grupe diferit de configuratia selectata.

• Nu utilizati celule LiFePO4 cu aceasta varianta destinata celulelor Li-ion de 3.6V/3.7V.

• Nu inversati polaritatea si nu conectati aleatoriu bornele intermediare ale pachetului.

• Izolati placa si conexiunile pentru a preveni contactul accidental cu obiecte sau suprafete metalice.

• Verificati periodic tensiunile grupelor de celule si starea conexiunilor.

Compatibilitate:

• pachete Li-ion sau LiPo in configuratie 3S, 4S ori 5S;

• celule cu tensiune nominala de 3.6V sau 3.7V si tensiune maxima de incarcare de 4.2V;

• pachete realizate cu acumulatori Li-ion 18650;

• incarcatoare Li-ion de 12.6V, 16.8V sau 21V, alese in functie de configuratia pachetului;

• conexiuni cu port comun Same Port sau porturi separate Split.

Produsul nu este compatibil cu celule LiFePO4 de 3.2V.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.

• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.

• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.

• Modulele necesită răcire adecvată în funcție de curentul utilizat.

• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
