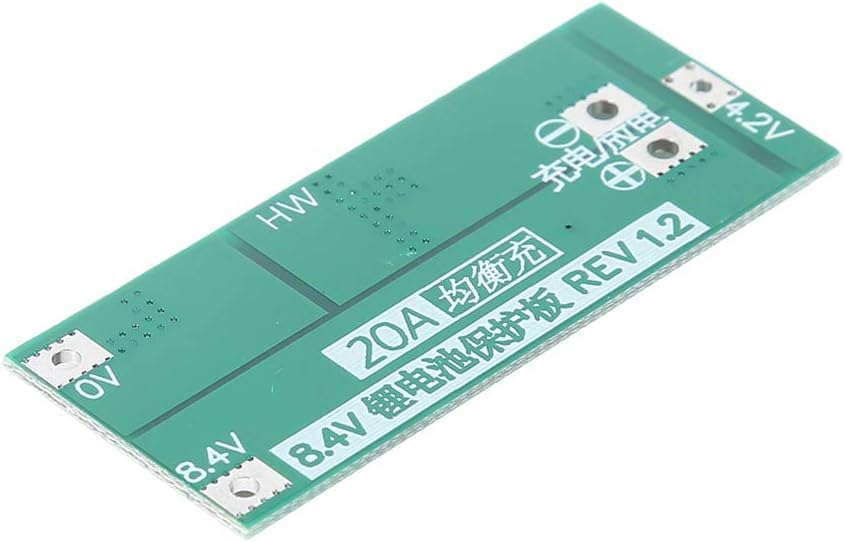

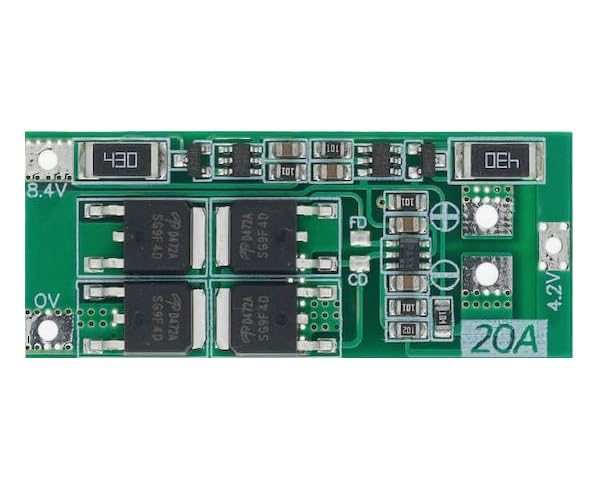

BMS-ul 2S HW-391 este un modul de protectie cu balansare pentru doua grupe de celule Li-ion conectate in serie. Acesta gestioneaza incarcarea si descarcarea pachetului, ajuta la egalizarea tensiunilor celulelor si poate fi utilizat cu scule electrice sau sarcini rezistive compatibile.

Specificatii tehnice:

• Tip produs: modul BMS de protectie si balansare
• Model: HW-391
• Configuratie acumulator: 2S
• Tip baterie: Li-ion
• Varianta: Balanced
• Balansare celule: da
• Tensiune nominala celula: 3.7V
• Tensiune maxima celula: 4.2V
• Tensiune nominala pachet: 7.4V
• Tensiune maxima pachet: 8.4V
• Tensiune de incarcare: 8.4-9V
• Curent maxim de descarcare continua: 20A
• Curent maxim de incarcare continua: 10A
• Curent de pornire acceptat: sub 25A
• Putere maxima recomandata pentru bormasini: sub 50W
• Putere maxima pentru sarcini rezistive: sub 168W
• Dimensiuni: 48x20x4mm

Continut pachet:

• 1x modul BMS 2S 20A cu balansare

Instructiuni de montaj:

• Verificati ca acumulatorul sa fie configurat din doua grupe de celule conectate in serie.
• Verificati tensiunea si polaritatea fiecarei grupe inainte de conectarea modulului.
• Realizati conexiunile conform marcajelor si schemei de conectare a placii.
• Izolati modulul si toate conexiunile electrice pentru a preveni scurtcircuitele.
• Verificati tensiunea finala a pachetului inainte de conectarea consumatorului sau a incarcatorului.

Utilizare:

Modulul se utilizeaza impreuna cu un pachet Li-ion 2S si cu un incarcator compatibil cu tensiunea acestuia. Functia de balansare ajuta la egalizarea tensiunilor celor doua grupe de celule in timpul incarcarii, contribuind la functionarea corecta a pachetului.

Recomandari si precautii:

• Utilizati celule cu caracteristici si niveluri de incarcare apropiate.
• Nu depasiti curentul continuu de descarcare de 20A sau curentul continuu de incarcare de 10A.
• Pentru scule electrice, curentul de pornire trebuie sa fie sub 25A, iar puterea sub 50W.
• Pentru sarcini rezistive, puterea trebuie sa fie sub 168W.
• Asigurati racirea corespunzatoare a modulului; daca disiparea termica este insuficienta, reduceti curentul sarcinii.
• Modulul nu inlocuieste un incarcator Li-ion compatibil.
• Montajul trebuie realizat numai dupa deconectarea incarcatorului si a consumatorului.

Compatibilitate:

Compatibil cu pachete 2S realizate din celule Li-ion de 3.7V nominal si 4.2V la incarcare completa, inclusiv formatele 18650, 26650 si acumulatori Li-ion polimer. Nu este compatibil cu baterii LiFePO4 sau cu pachete avand un alt numar de celule conectate in serie.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
