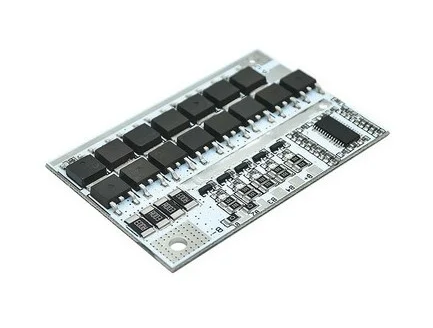

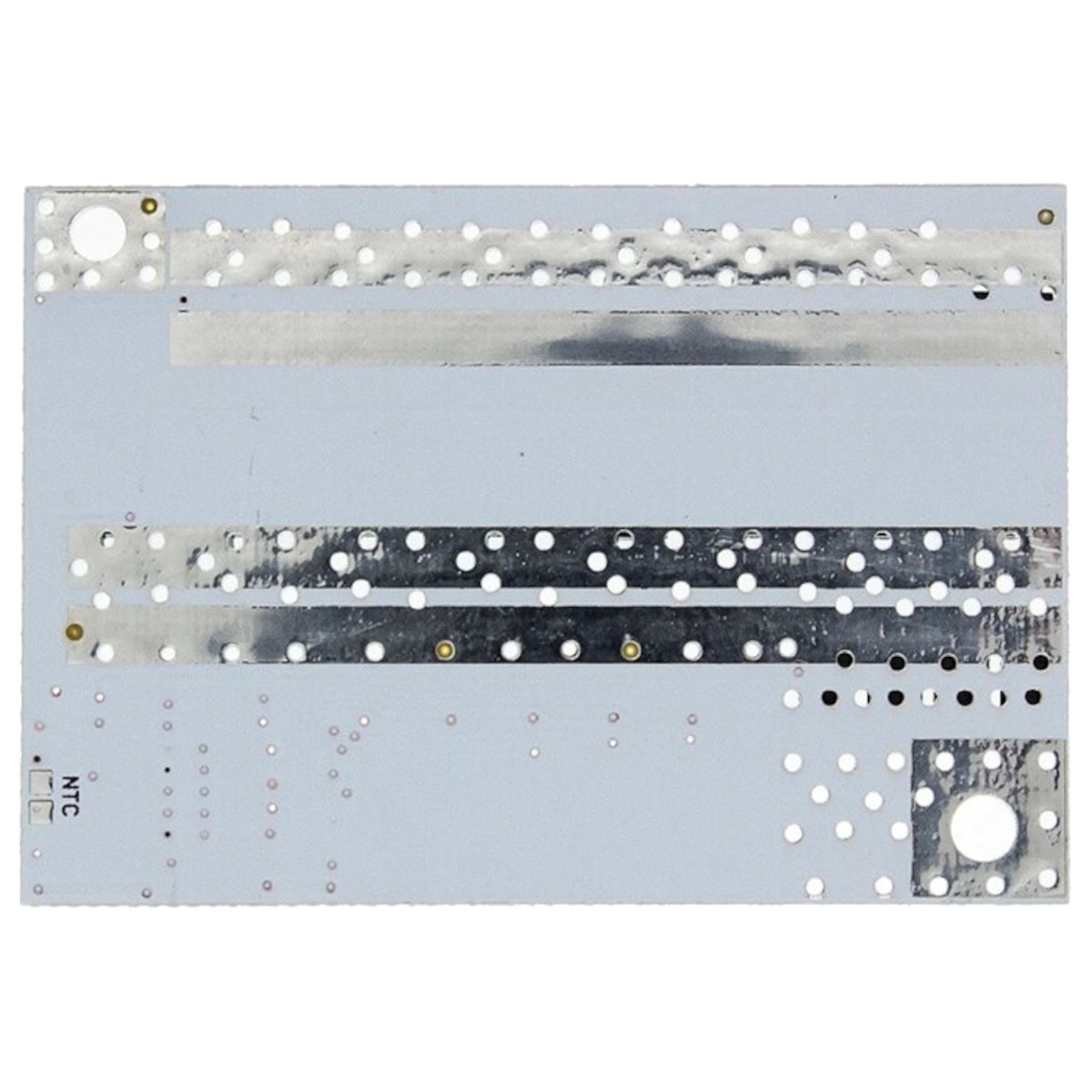

Modulul BMS este destinat protectiei pachetelor de acumulatori formate din 3, 4 sau 5 grupe conectate in serie. Poate fi utilizat cu acumulatori Li-ion/LiPo de 3.6-3.7V/celula sau cu acumulatori LiFePO4 de 3.2V/celula, in functie de varianta si configuratia selectata.

Placa monitorizeaza tensiunea fiecarei grupe si asigura protectie la supraincarcare, supradescarcare, supracurent si deconectarea unei grupe de celule.

Functia de balansare pasiva, cu un curent de aproximativ 60mA, ajuta la reducerea diferentelor de tensiune dintre grupele pachetului in timpul incarcarii.

Valoarea de 100A reprezinta pragul protectiei la supracurent. Curentul continuu de descarcare este de 50A tipic in configuratia cu porturi separate si de 40A tipic in configuratia cu port comun.

Valorile maxime declarate sunt de pana la 80A pentru descarcare cu porturi separate, pana la 60A pentru descarcare cu port comun si pana la 60A pentru incarcare. Curentul utilizabil depinde de racirea placii, dimensionarea conductorilor, calitatea conexiunilor si temperatura de functionare.

Caracteristici principale:

• configuratie pentru pachete 3S, 4S sau 5S;
• variante pentru acumulatori Li-ion/LiPo sau LiFePO4;
• protectie la supraincarcare;
• protectie la supradescarcare;
• protectie la supracurent;
• protectie la deconectarea unei grupe;
• balansare pasiva a celulelor;
• interfata pentru protectie la temperatura;
• utilizare cu port comun sau porturi separate, in functie de conexiune.

Specificatii tehnice generale:

• configuratie acumulator: 3S / 4S / 5S;
• tip acumulator: Li-ion/LiPo sau LiFePO4, in functie de varianta;
• prag protectie la supracurent la descarcare: 100A;
• curent descarcare continuu, porturi separate: 50A tipic, maximum 80A;
• curent descarcare continuu, port comun: 40A tipic, maximum 60A;
• curent incarcare continuu: 40A tipic, maximum 60A;
• prag protectie la supracurent la incarcare: 100A;
• intarziere protectie supracurent la descarcare: 100-300ms;
• intarziere protectie supracurent la incarcare: 10-30ms;
• curent de repaus: 17uA tipic, maximum 25uA;
• functie de balansare: da, pasiva;
• curent de balansare: aproximativ 60mA;
• interfata protectie temperatura: da;
• protectie la deconectarea unei grupe: da;
• revenire dupa protectia la supracurent: prin deconectarea sarcinii;
• dimensiuni: aproximativ 62x42x4mm;
• greutate: aproximativ 17g;
• temperatura de lucru: -20...+65°C;
• temperatura de depozitare: -40...+85°C;
• cabluri incluse: nu.

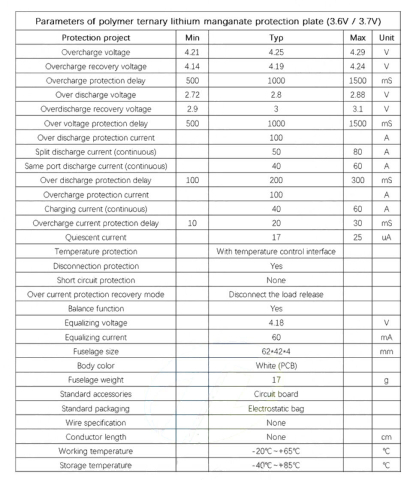

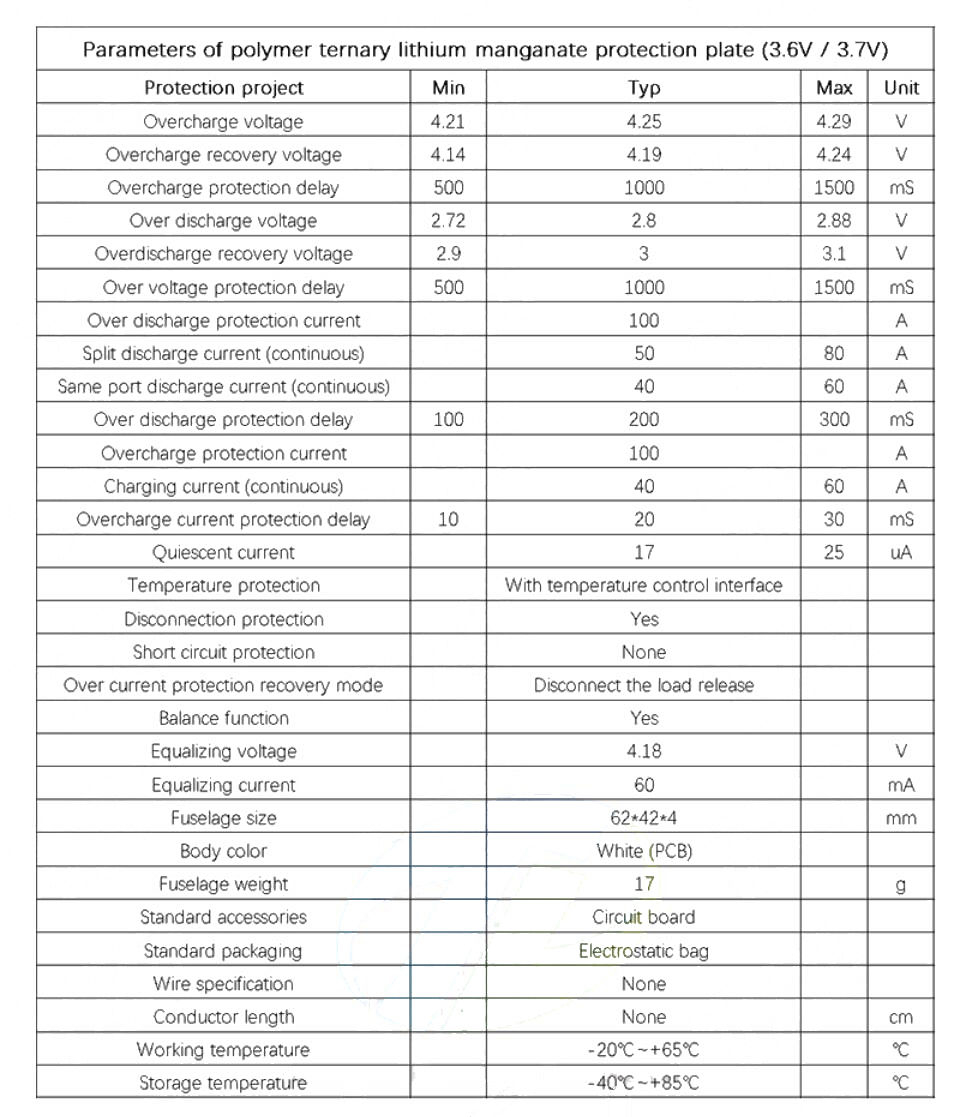

Parametri pentru varianta Li-ion / LiPo:

• tensiune nominala celula: 3.6-3.7V;
• detectie supraincarcare: 4.21-4.29V/celula, tipic 4.25V;
• revenire dupa supraincarcare: 4.14-4.24V/celula, tipic 4.19V;
• intarziere protectie supraincarcare: 500-1500ms, tipic 1000ms;
• detectie supradescarcare: 2.72-2.88V/celula, tipic 2.8V;
• revenire dupa supradescarcare: 2.9-3.1V/celula, tipic 3.0V;
• intarziere protectie supradescarcare: 500-1500ms, tipic 1000ms;
• tensiune de activare a balansarii: aproximativ 4.18V/celula.

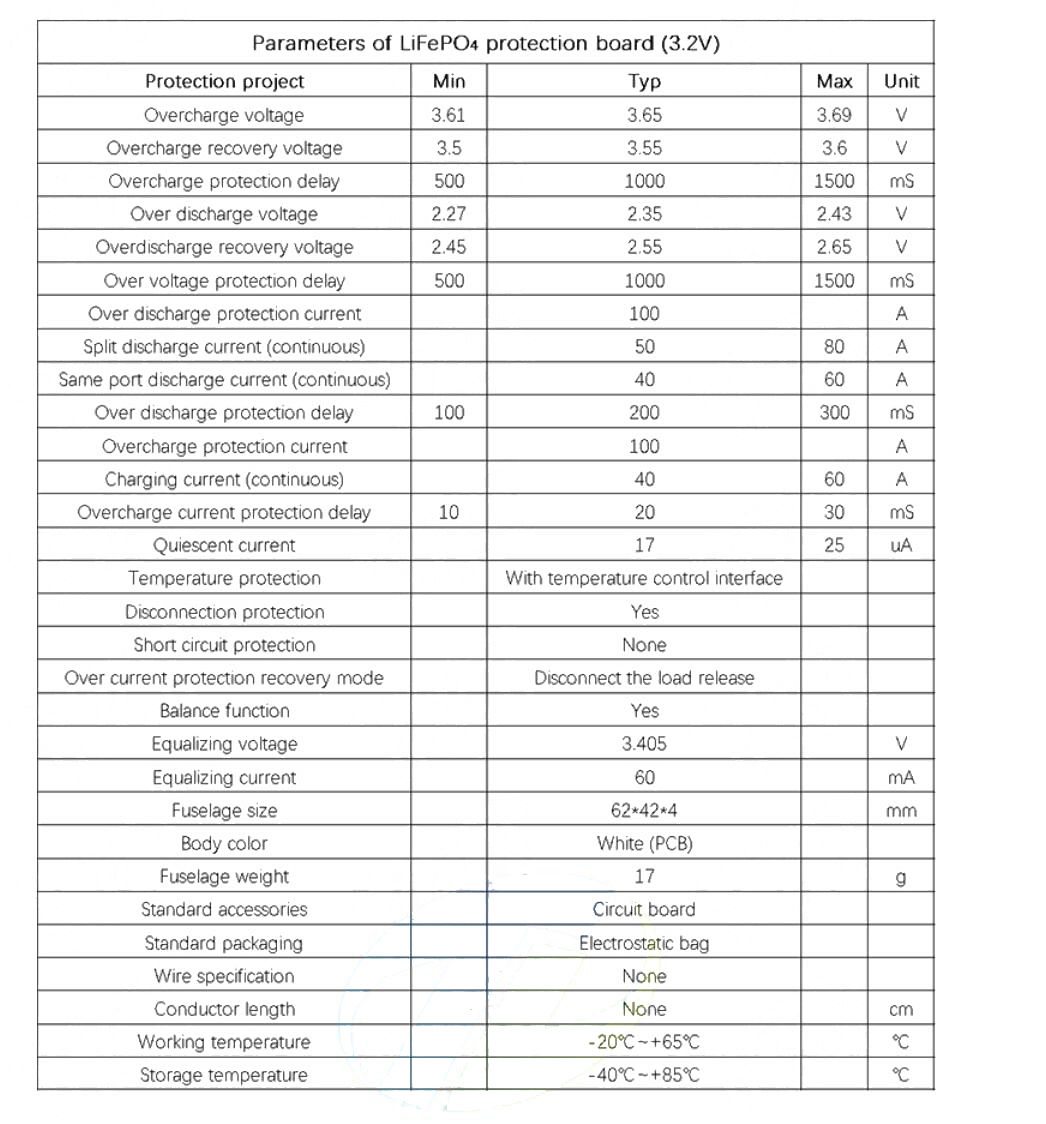

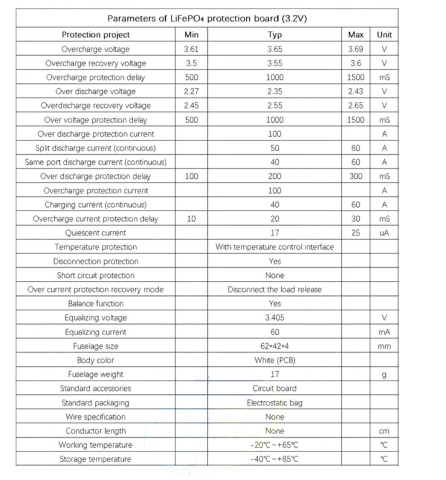

Parametri pentru varianta LiFePO4:

• tensiune nominala celula: 3.2V;
• detectie supraincarcare: 3.61-3.69V/celula, tipic 3.65V;
• revenire dupa supraincarcare: 3.5-3.6V/celula, tipic 3.55V;
• intarziere protectie supraincarcare: 500-1500ms, tipic 1000ms;
• detectie supradescarcare: 2.27-2.43V/celula, tipic 2.35V;
• revenire dupa supradescarcare: 2.45-2.65V/celula, tipic 2.55V;
• intarziere protectie supradescarcare: 500-1500ms, tipic 1000ms;
• tensiune de activare a balansarii: aproximativ 3.405V/celula.

Instructiuni de montaj / utilizare:

• Selectati varianta corespunzatoare chimiei acumulatorilor: Li-ion/LiPo sau LiFePO4.
• Configurati placa pentru numarul corect de grupe: 3S, 4S sau 5S.
• Nu utilizati configuratia pentru Li-ion cu celule LiFePO4 si nici varianta LiFePO4 cu celule Li-ion.
• Verificati tensiunea fiecarei grupe inainte de montaj si aduceti grupele la valori apropiate.

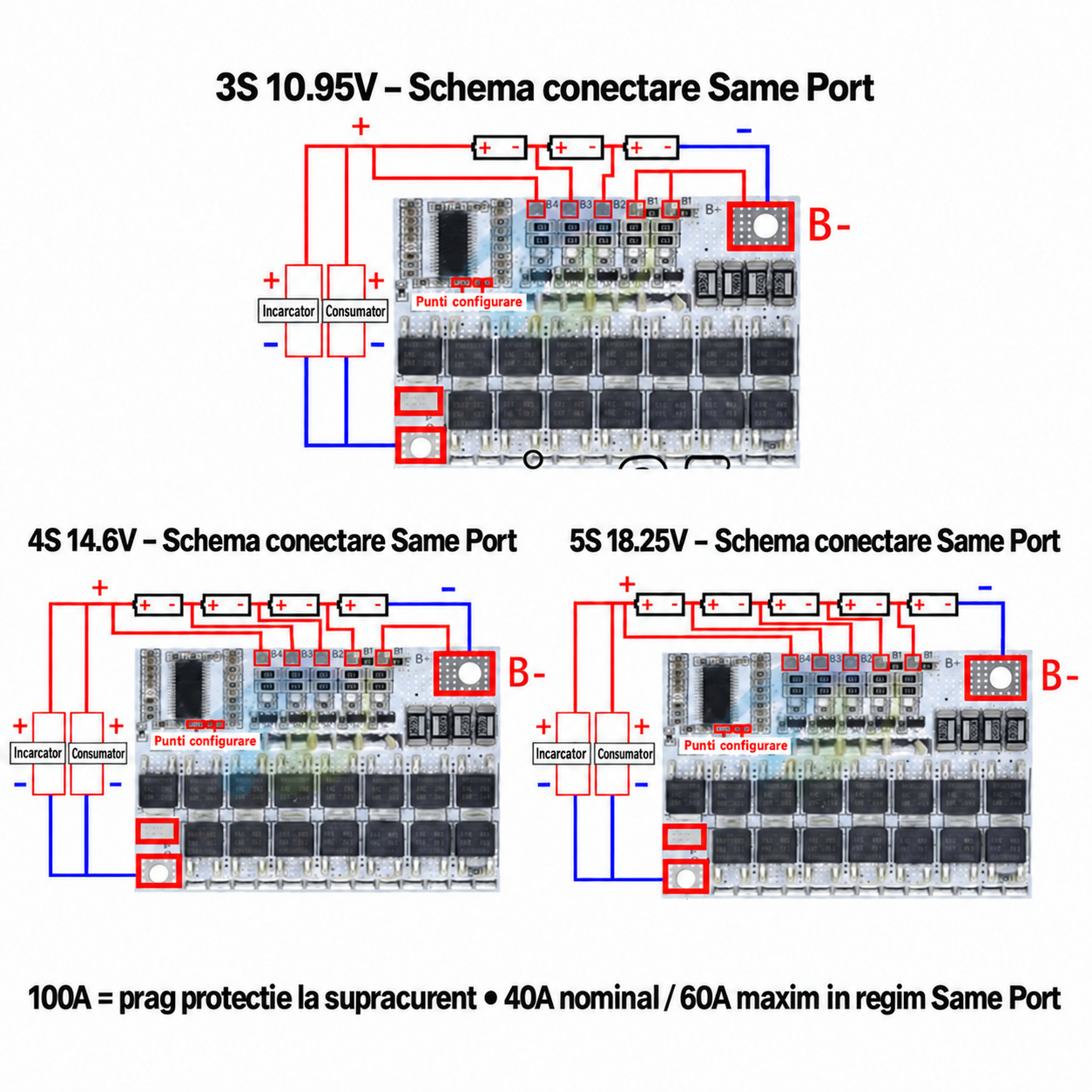

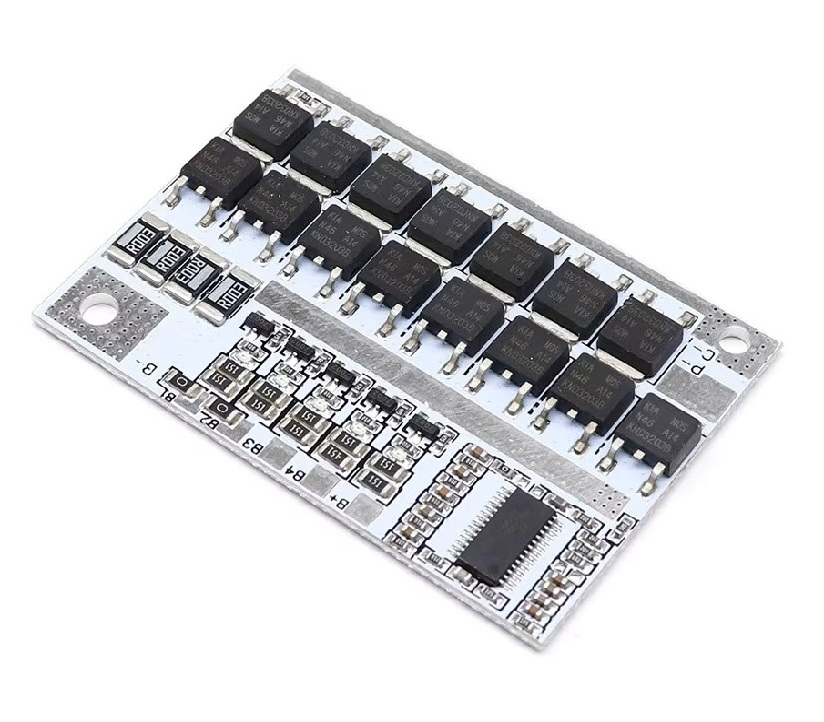

• Conectati bornele in ordinea indicata de schema placii, incepand cu negativul general al pachetului.
• Nu inversati polaritatea si nu conectati punctele intermediare intr-o ordine aleatorie.
• Utilizati un incarcator compatibil cu tipul acumulatorilor si numarul de celule conectate in serie.
• Dimensionati cablurile, conectorii si traseele electrice pentru curentul real al aplicatiei.
• Asigurati ventilatie si disipare termica adecvata pentru utilizarea la curenti ridicati.
• Pentru functionare continua, raportati sarcina la valorile tipice de 40A sau 50A, in functie de modul de conectare.
• Nu utilizati valoarea de 100A drept curent continuu de descarcare.
• Verificati periodic tensiunile grupelor si temperatura placii.
• Nu utilizati celule deteriorate, umflate sau cu diferente mari de capacitate si rezistenta interna.
• Protejati placa impotriva contactului cu suprafete metalice, umezelii si scurtcircuitelor externe.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
