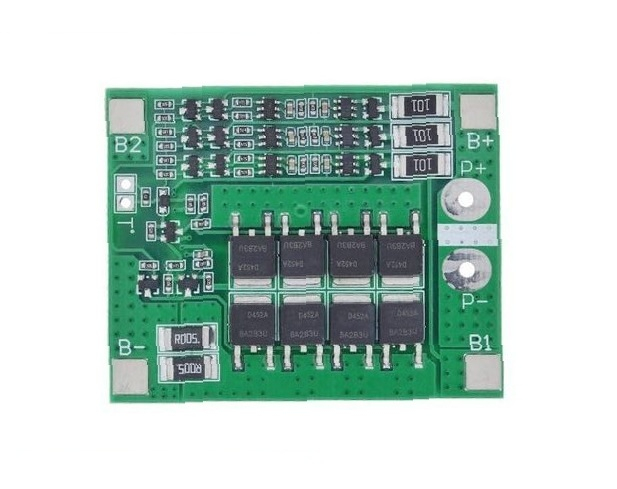

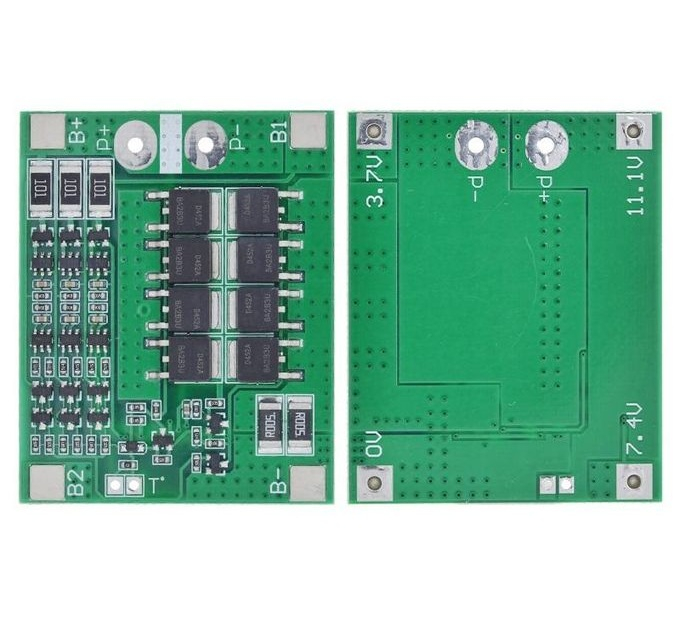

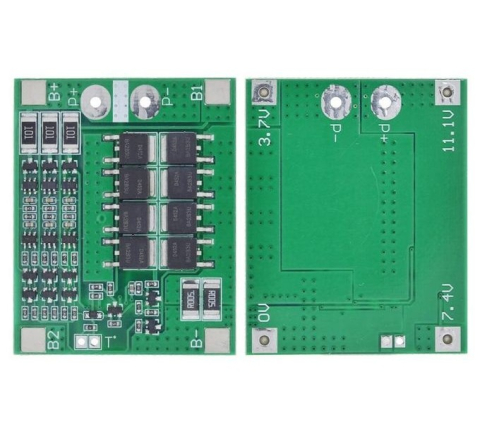

Acest BMS 3S 25A cu balansare protejeaza pachetele Li-ion formate din trei celule conectate in serie impotriva conditiilor electrice periculoase. Functia de echilibrare a celulelor contribuie la mentinerea unor tensiuni apropiate in timpul incarcarii si la exploatarea uniforma a acumulatorilor.

Specificatii tehnice:

• Configuratie baterie: 3S

• Tip baterie: Li-ion 18650

• Tensiune nominala pachet: 11.1V

• Tensiune maxima de incarcare: 12.6V

• Interval protectie la supratensiune: 4.25–4.35V ±0.05V pe celula

• Interval protectie la descarcare excesiva: 2.3–3.0V ±0.05V pe celula

• Curent maxim de operare: 25A

• Curent tranzitoriu maxim: 34–40A

• Curent de repaus: sub 30µA

• Functie de balansare: da

• Protectie la scurtcircuit: da, cu revenire automata intarziata

• Temperatura de functionare: -40–+50°C

• Temperatura de depozitare: -40–+80°C

• Durata de viata: peste 30000h

• Dimensiuni: 56x45x4mm

Continut pachet:

• 1 x BMS 3S 25A cu balansare pentru baterii Li-ion

Instructiuni de montaj:

1. Se utilizeaza trei celule Li-ion cu aceeasi capacitate, stare de incarcare si rezistenta interna.

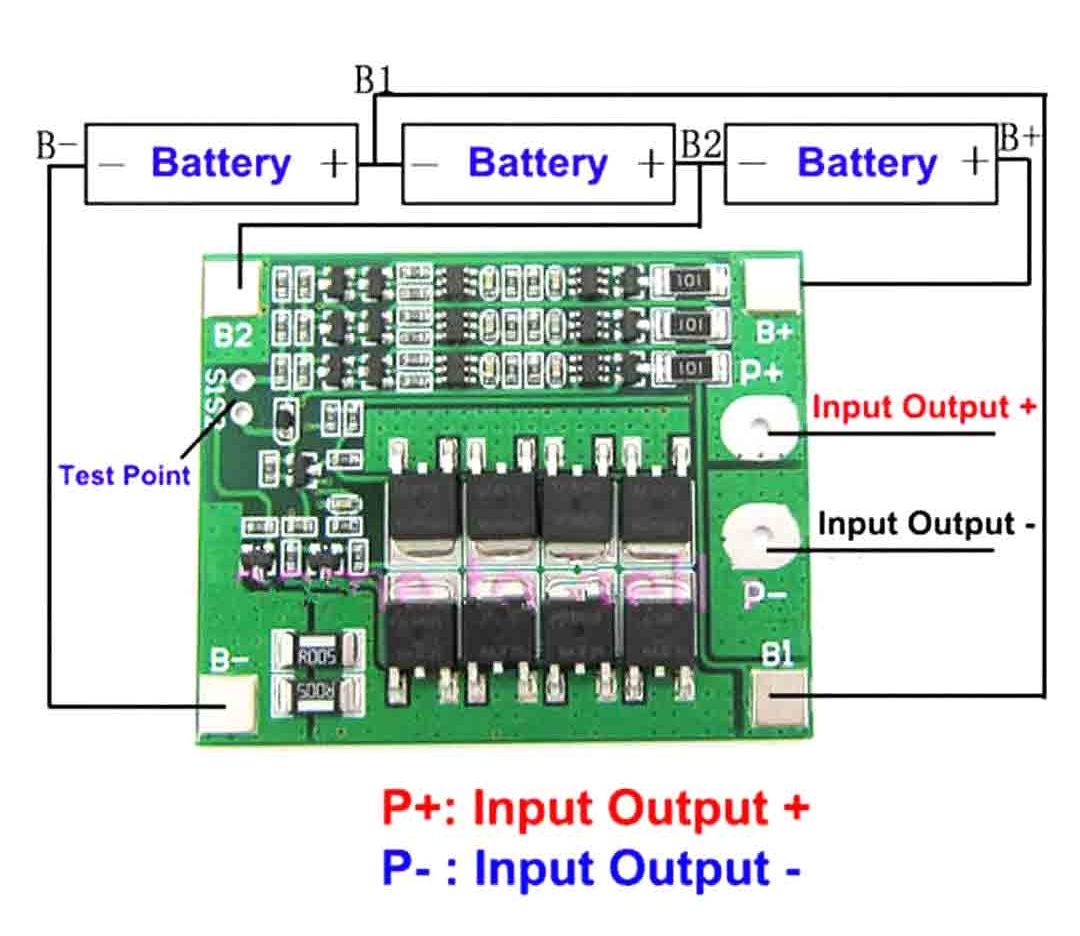

2. Celulele se conecteaza in serie, respectand strict marcajele si schema de cablare inscriptionata pe placa.

3. Polaritatea si tensiunea fiecarei celule se verifica inainte de conectarea modulului.

4. Conexiunile dintre celule se realizeaza prin sudura in puncte, folosind conductoare si platbanda dimensionate pentru curentul aplicatiei.

5. Dupa verificarea conexiunilor se conecteaza un incarcator CC/CV compatibil cu pachetele Li-ion 3S.

Utilizare:

Modulul BMS supravegheaza pachetul in timpul incarcarii si descarcarii, dar nu regleaza singur tensiunea sau curentul furnizat de incarcator. Punerea in functiune se realizeaza numai dupa verificarea ordinii conexiunilor, a polaritatii si a izolarii electrice a ansamblului.

Recomandari si precautii:

• Celulele trebuie sa poata sustine curentul solicitat de consumator.

• Limitele electrice si termice specificate nu trebuie depasite.

• Pentru sarcini ridicate este necesara racirea corespunzatoare a modulului.

• Nu se conecteaza celule deteriorate, dezechilibrate sau cu caracteristici diferite.

• Scurtcircuitarea bornelor si inversarea polaritatii pot deteriora placa sau acumulatorii.

• Modulul se utilizeaza impreuna cu un incarcator dedicat bateriilor Li-ion 3S.

Compatibilitate:

• Pachete Li-ion alcatuite din trei celule conectate in serie

• Celule Li-ion 18650 cu tensiunea nominala de 3.6V sau 3.7V

• Incarcatoare CC/CV pentru pachete Li-ion 3S

• Echipamente care functioneaza cu pachete Li-ion din clasa de tensiune 12V

Modulul nu este compatibil cu celulele LiFePO4.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.

• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.

• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.

• Modulele necesită răcire adecvată în funcție de curentul utilizat.

• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
