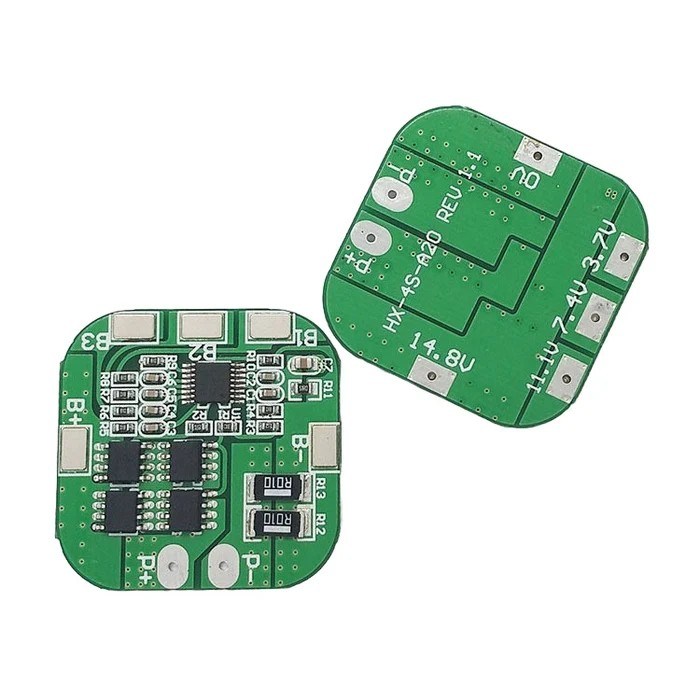

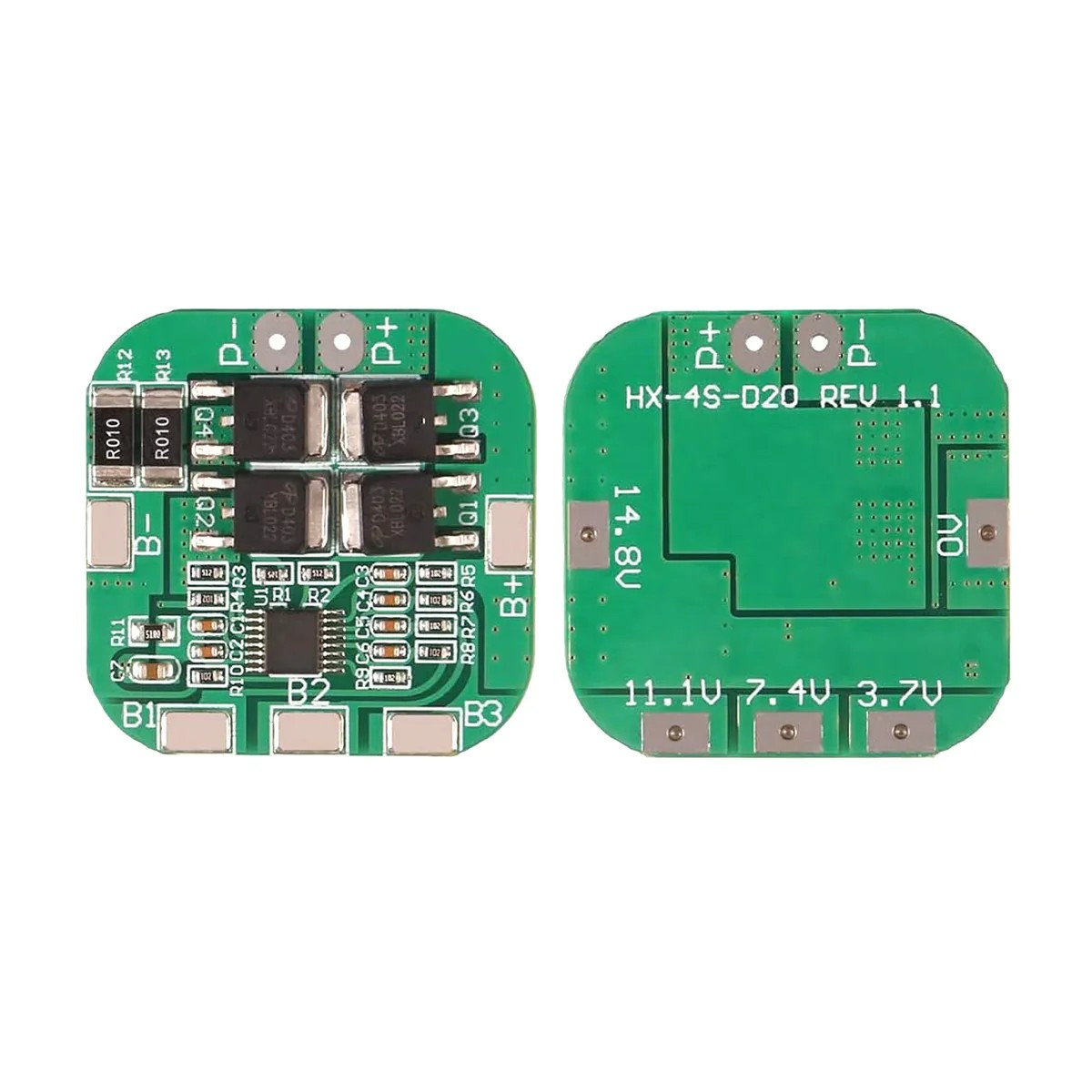

Modulul BMS 4S fara balansare protejeaza pachetele Li-ion in timpul incarcarii si descarcarii, intrerupand functionarea atunci cand sunt depasite limitele admise. Este potrivit pentru pachete compacte 18650, baterii LiPo si echipamente portabile care nu necesita o functie integrata de echilibrare a celulelor.

Caracteristici principale:

• Protectie la supraincarcare si descarcare excesiva.
• Protectie la scurtcircuit cu resetare prin reconectare.
• Consum propriu redus pentru limitarea descarcarii in repaus.
• Constructie fara functie de balansare.

Specificatii tehnice:

• Tip produs: modul BMS de protectie, fara balansare.
• Configuratie acumulatori: 4S.
• Tensiune nominala pachet Li-ion: 14.8V.
• Tensiune nominala pachet LiPo: 14.4V.
• Tensiune la incarcare completa: 16.8V.
• Tensiune protectie la supraincarcare: 4.25V-4.35V±0.05V/celula.
• Tensiune protectie la supradescarcare: 2.3V-3V±0.05V/celula.
• Curent maxim de lucru: 10A.
• Curent maxim de varf: 20A.
• Curent in repaus: 6µA.
• Rezistenta interna: 45mΩ.
• Temperatura de functionare: -40°C pana la 50°C.
• Temperatura de depozitare: -40°C pana la 80°C.
• Protectie la scurtcircuit: da.
• Resetare dupa scurtcircuit: prin deconectare si reconectare.
• Dimensiuni: 35x35x3mm.

Continut pachet:

• 1x modul BMS 4S fara balansare.

Instructiuni de montaj:

1. Se verifica tensiunea fiecarei celule si se folosesc numai celule cu parametri apropiati.
2. Cele patru celule sau grupuri de celule se conecteaza in configuratie 4S, numai prin sudura in puncte.
3. Conexiunile de monitorizare se realizeaza succesiv, de la borna negativa spre borna pozitiva a pachetului, conform schemei placii.
4. Se verifica polaritatea si tensiunile intermediare inainte de conectarea consumatorului sau a incarcatorului.
5. Modulul se izoleaza fata de celule si fata de suprafetele conductoare ale pachetului.

Utilizare:

Pachetul se incarca folosind un incarcator dedicat bateriilor Li-ion sau LiPo in configuratie 4S. Dupa declansarea protectiei la scurtcircuit, sarcina se deconecteaza, cauza defectului se elimina, iar conexiunea se reface pentru resetarea modulului.

Recomandari si precautii:

• Sarcina trebuie dimensionata dupa curentul maxim de lucru, nu dupa valoarea admisa numai la varf.
• Modulul nu echilibreaza celulele, astfel incat tensiunile individuale trebuie verificate periodic.
• Nu se utilizeaza cu baterii LiFePO4, NiMH, NiCd sau plumb-acid.
• Nu se conecteaza la pachete 3S, 5S sau la alte configuratii diferite de 4S.
• Se folosesc conductori dimensionati corespunzator si se asigura disiparea caldurii.
• Conectarea gresita ori intr-o ordine necorespunzatoare poate deteriora placa si celulele.

Compatibilitate:

• Celule Li-ion 18650.
• Acumulatori Li-ion.
• Acumulatori LiPo.
• Pachete de baterii 4S fara necesar de balansare integrata.
• Echipamente portabile incadrate in limitele modulului.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.
• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.
• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.
• Modulele necesita racire adecvata in functie de curentul utilizat.
• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
