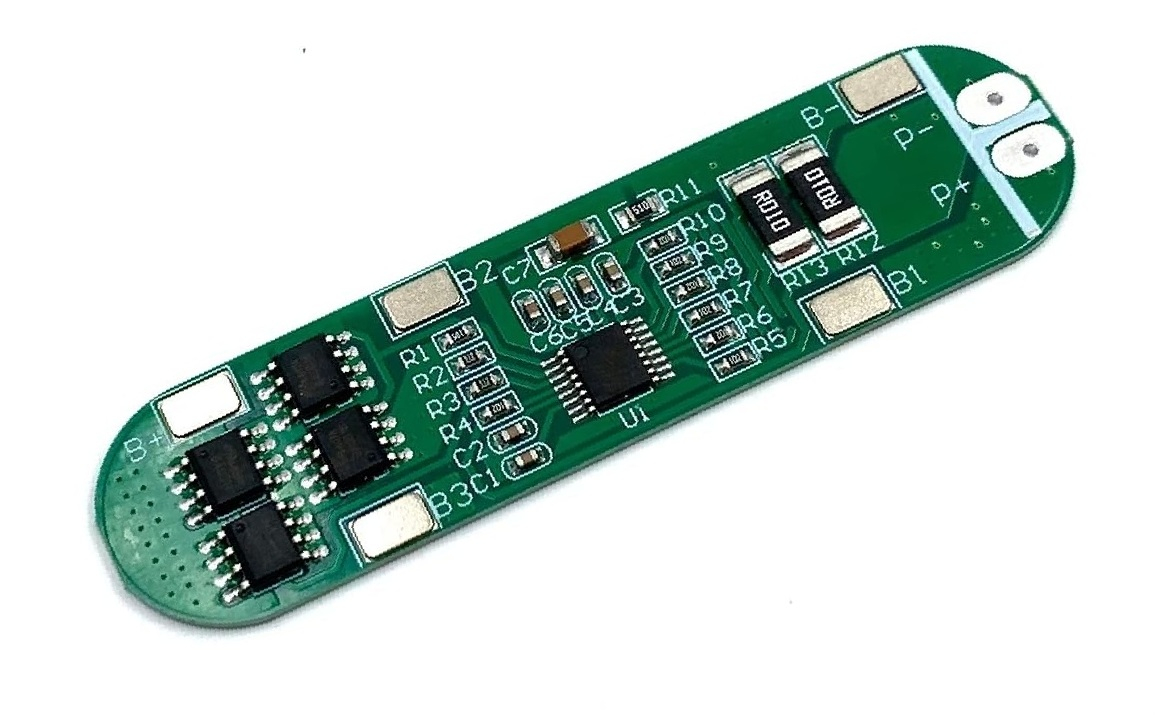

Modulul BMS 4S 8A cu balansare monitorizeaza si protejeaza pachetele Li-ion alcatuite din patru celule conectate in serie. Forma ingusta si consumul redus il fac potrivit pentru pachete compacte 18650, echipamente portabile si proiecte de electronica alimentate din acumulatori.

Caracteristici principale:

• Protectie la supraincarcare si descarcare excesiva.
• Protectie la scurtcircuit cu revenire automata intarziata.
• Functie de balansare pentru celulele pachetului.
• Consum propriu redus in timpul functionarii fara sarcina.

Specificatii tehnice:

• Tip produs: modul BMS de protectie si balansare.
• Configuratie acumulatori: 4S.
• Tensiune de incarcare: 16.8V-17V.
• Tensiune protectie la supraincarcare: 4.25V-4.35V±0.05V/celula.
• Tensiune protectie la supradescarcare: 2.3V-3V±0.05V/celula.
• Curent maxim de functionare: 6A-8A.
• Curent maxim instantaneu: 12A.
• Curent in repaus: sub 30µA.
• Rezistenta interna: sub 100mΩ.
• Temperatura de functionare: -40°C pana la 50°C.
• Temperatura de depozitare: -40°C pana la 80°C.
• Protectie la scurtcircuit: da.
• Revenire dupa scurtcircuit: automata, cu intarziere.
• Dimensiuni: 72x17x3mm.

Continut pachet:

• 1x modul BMS 4S cu balansare.

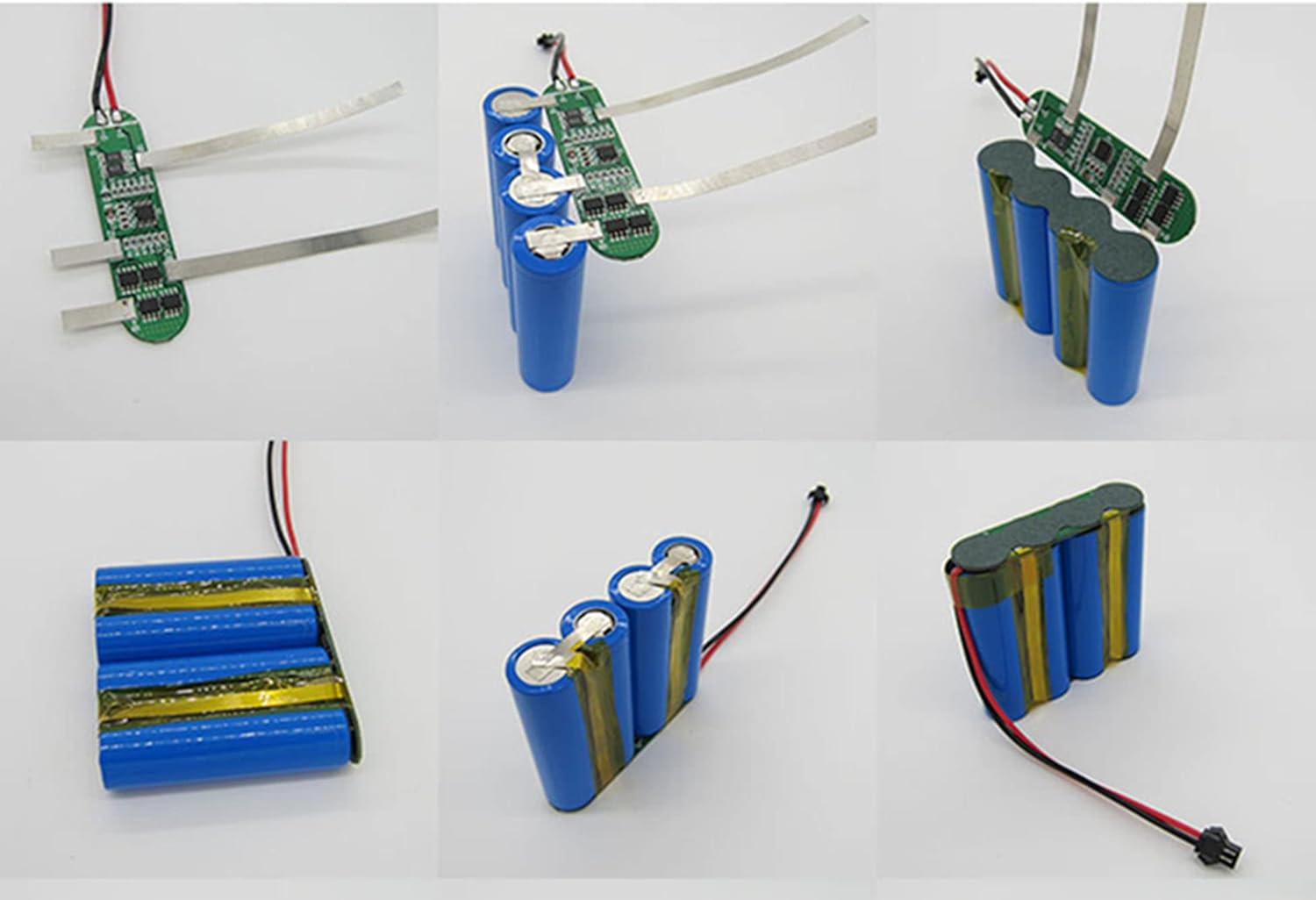

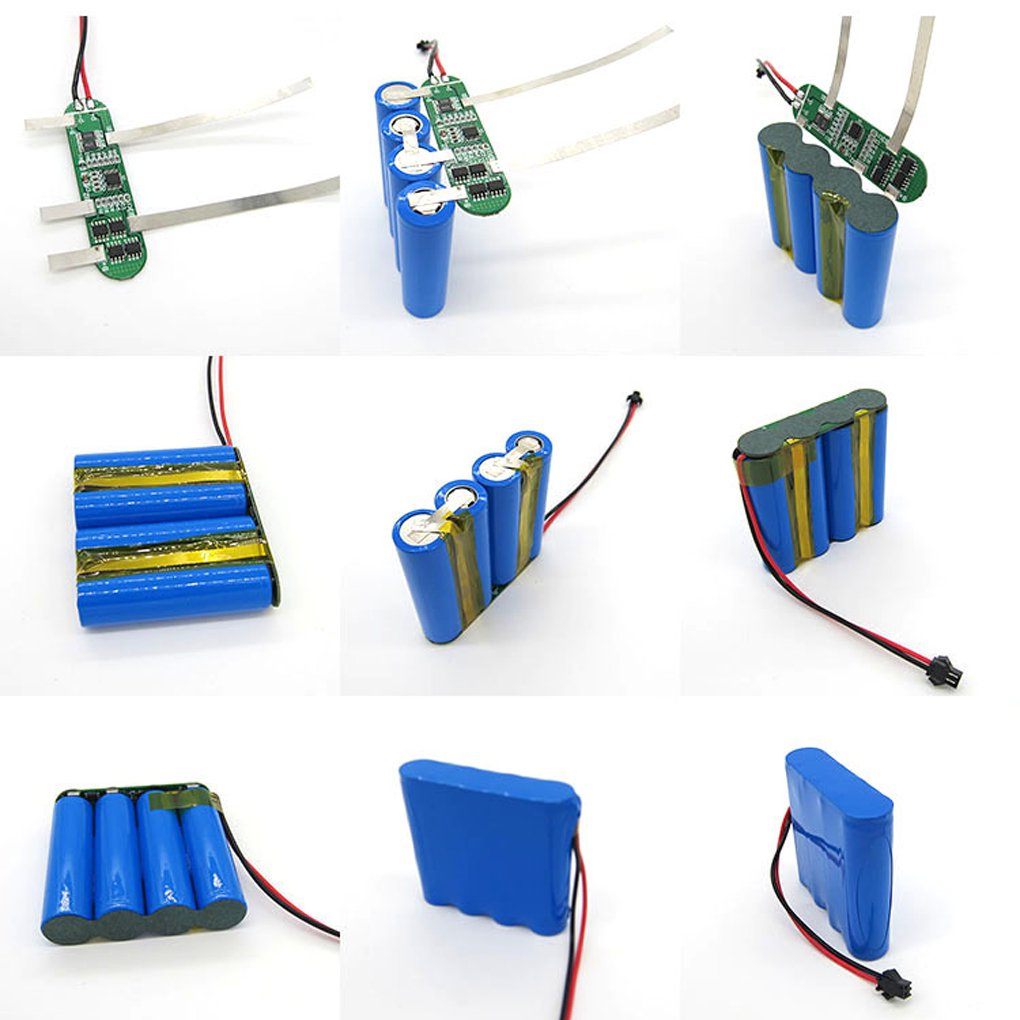

Instructiuni de montaj:

1. Se verifica tensiunea fiecarei celule si se folosesc numai celule cu parametri apropiati.
2. Cele patru celule se conecteaza in configuratie 4S, numai prin sudura in puncte.

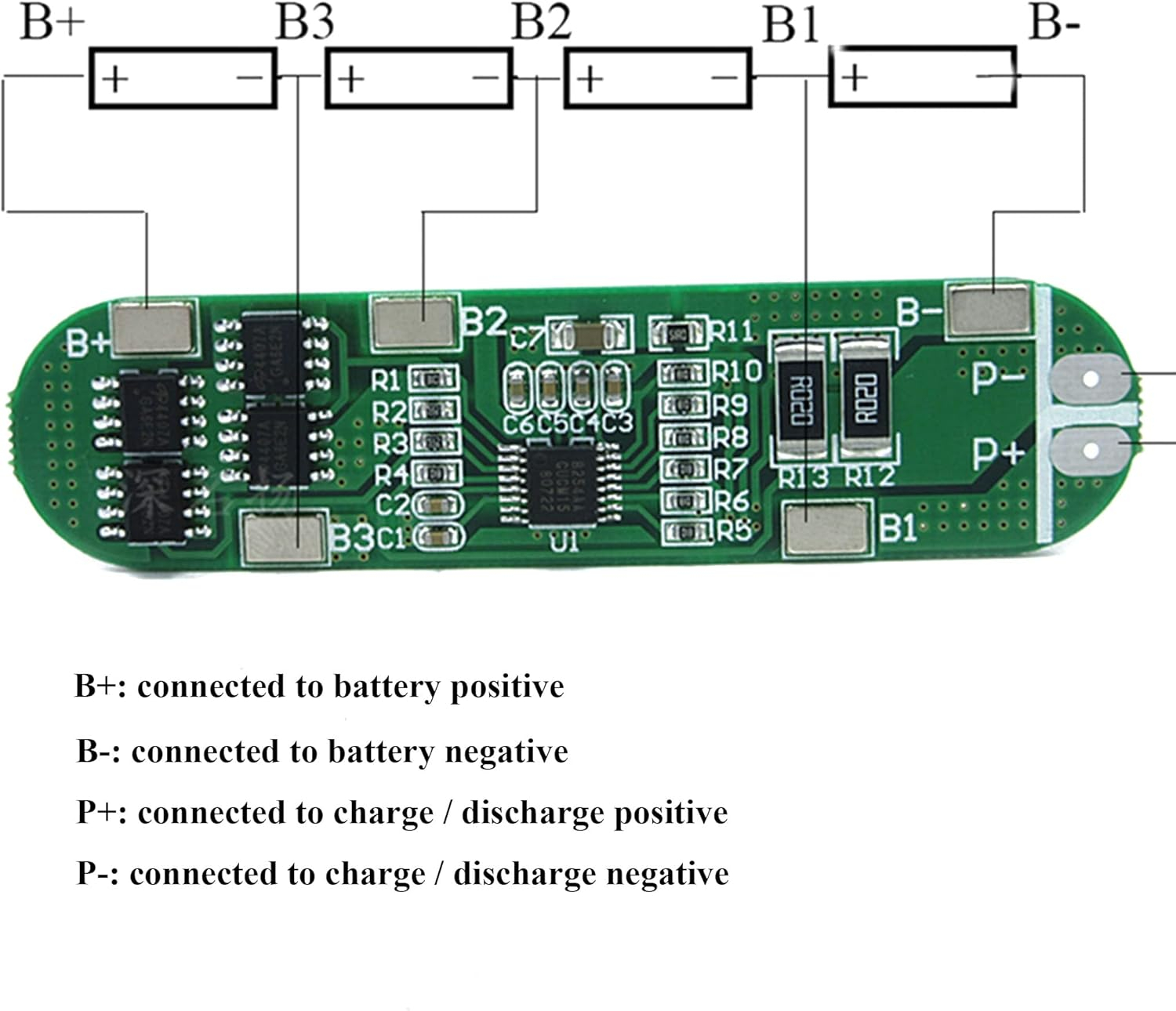

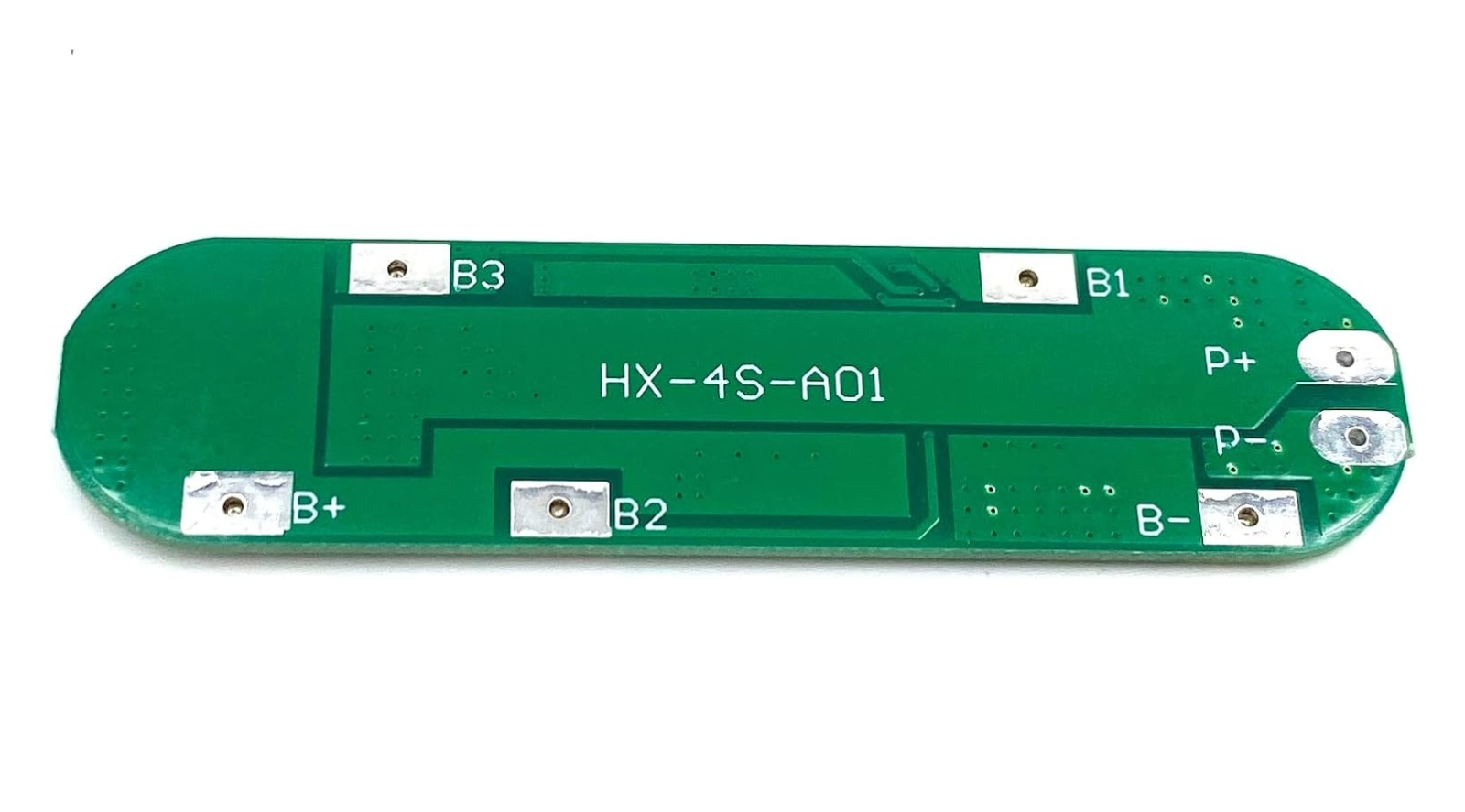

3. Conexiunile de monitorizare ale BMS-ului se realizeaza succesiv, de la borna negativa spre borna pozitiva a pachetului, conform schemei placii.
4. Se verifica polaritatea si tensiunile intermediare inainte de conectarea consumatorului sau a incarcatorului.
5. Placa se izoleaza fata de celule si fata de celelalte suprafete conductoare ale pachetului.

Utilizare:

Pachetul se incarca folosind un incarcator dedicat bateriilor Li-ion 4S. Prima punere in functiune se realizeaza cu o sarcina redusa, verificand temperatura modulului si functionarea protectiilor in timpul incarcarii si descarcarii.

Recomandari si precautii:

• Valoarea de 12A este admisa numai instantaneu si nu reprezinta un curent continuu de functionare.
• Nu se utilizeaza cu baterii LiFePO4, NiMH, NiCd sau plumb-acid.
• Nu se conecteaza la pachete 3S, 5S sau la alte configuratii diferite de 4S.
• Sarcina trebuie redusa daca modulul se incalzeste sau daca racirea este insuficienta.
• Conectarea gresita ori intr-o ordine necorespunzatoare poate deteriora placa si celulele.

Compatibilitate:

• Celule Li-ion 18650.
• Pachete de baterii Li-ion 4S.
• Echipamente portabile si proiecte de electronica incadrate in limitele modulului.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.
• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.
• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.
• Modulele necesita racire adecvata in functie de curentul utilizat.
• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
