Acest BMS 3S 10A cu balansare protejeaza si echilibreaza un pachet format din trei celule Li-ion 18650 conectate in serie. Functia de balansare contribuie la mentinerea unor tensiuni apropiate intre celule in timpul incarcarii, fiind utila in echipamente portabile si alte sisteme alimentate din pachete 3S.

Specificatii tehnice:

• Tip produs: placa de protectie BMS cu balansare

• Configuratie baterie: 3S

• Tip baterie: Li-ion 18650

• Tensiune nominala pachet: 11.1V

• Tensiune maxima pachet incarcat: 12.6V

• Interval tensiune de incarcare: 12.6–13V

• Curent continuu maxim: 8A

• Limita maxima a curentului de descarcare: 10A

• Curent maxim de varf: 12A

• Curent de balansare: 48mA

• Prag de protectie la supraincarcare: 4.25V ±0.05V pe celula

• Prag de protectie la descarcare excesiva: 2.75V ±0.05V pe celula

• Curent de repaus: sub 30µA

• Protectie la scurtcircuit: da, cu revenire automata intarziata

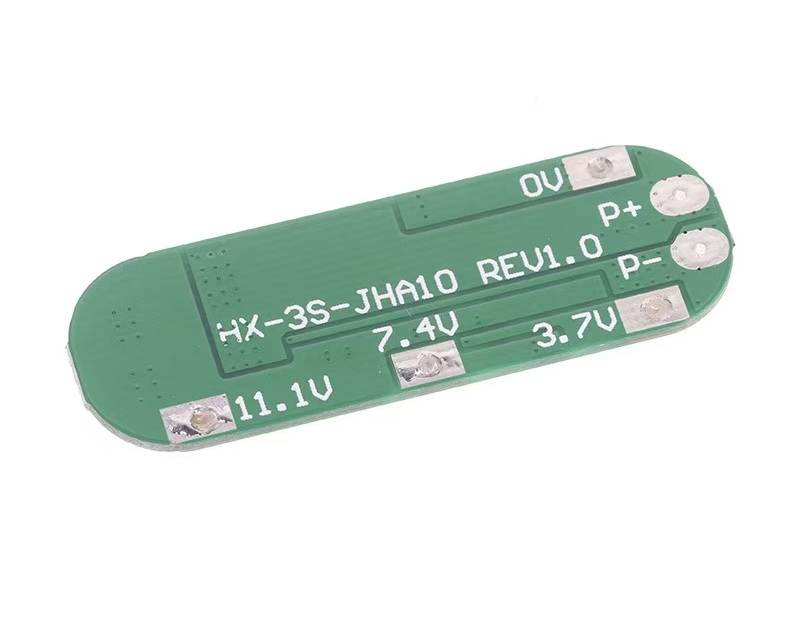

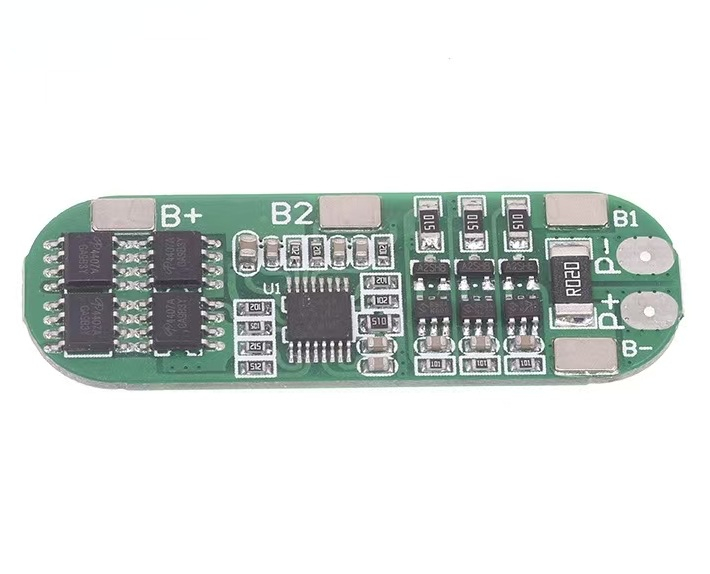

• Terminale pentru baterie: B-, B1, B2 si B+

• Terminale comune pentru incarcator si consumator: P+ si P-

• Dimensiuni: 53x17x2.7mm

Continut pachet:

• 1 x BMS 3S 10A cu balansare pentru baterii Li-ion

Instructiuni de montaj:

1. Se formeaza un pachet din trei celule Li-ion 18650 conectate in serie.

2. Inaintea montajului se verifica polaritatea, iar celulele se aduc la tensiuni apropiate.

3. Terminalul B- se conecteaza la polul negativ al pachetului.

4. Terminalul B1 se conecteaza la punctul comun dintre prima si a doua celula.

5. Terminalul B2 se conecteaza la punctul comun dintre a doua si a treia celula.

6. Terminalul B+ se conecteaza la polul pozitiv al pachetului.

7. Incarcatorul si consumatorul se conecteaza la terminalele P+ si P-, respectand polaritatea.

8. Tensiunile dintre terminalele succesive si tensiunea totala a pachetului se verifica folosind un multimetru.

9. Dupa verificare, placa si conexiunile se izoleaza impotriva contactelor si scurtcircuitelor accidentale.

Utilizare:

Incarcarea si alimentarea consumatorului se realizeaza prin terminalele comune P+ si P-. Se utilizeaza un incarcator CC/CV dedicat pachetelor Li-ion 3S, deoarece placa asigura protectia si balansarea celulelor, dar nu inlocuieste circuitul de reglare a incarcarii.

Recomandari si precautii:

• Limita maxima de descarcare nu trebuie confundata cu valoarea admisa pentru functionare continua.

• Curentul de varf este destinat exclusiv solicitarilor de scurta durata.

• Pentru functionarea aproape de limita continua trebuie asigurata disiparea corespunzatoare a caldurii.

• Se utilizeaza celule de acelasi tip, cu capacitati, tensiuni si rezistente interne apropiate.

• Nu se combina celule noi cu celule uzate sau aflate in stari diferite de incarcare.

• Inversarea polaritatii sau conectarea gresita a terminalelor poate deteriora placa si acumulatorii.

• Protectia la scurtcircuit nu trebuie testata prin scurtcircuitarea intentionata a terminalelor.

• Conexiunile la celule se realizeaza prin benzi de nichel sudate in puncte.

Compatibilitate:

• Pachete formate din trei celule Li-ion 18650 conectate in serie

• Echipamente alimentate la 11.1V nominal

• Incarcatoare CC/CV dedicate pachetelor Li-ion 3S

Modulul nu este compatibil cu celulele LiFePO4.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.

• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.

• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.

• Modulele necesită răcire adecvată în funcție de curentul utilizat.

• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
