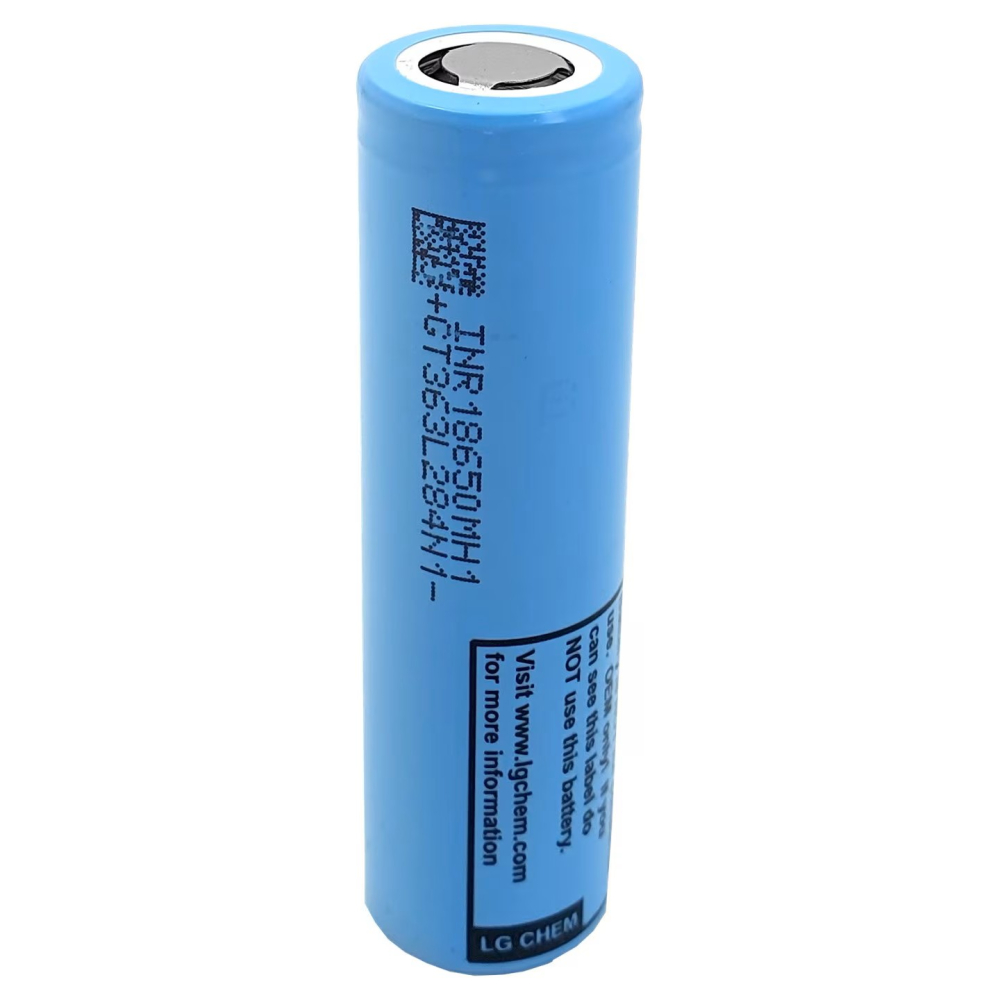

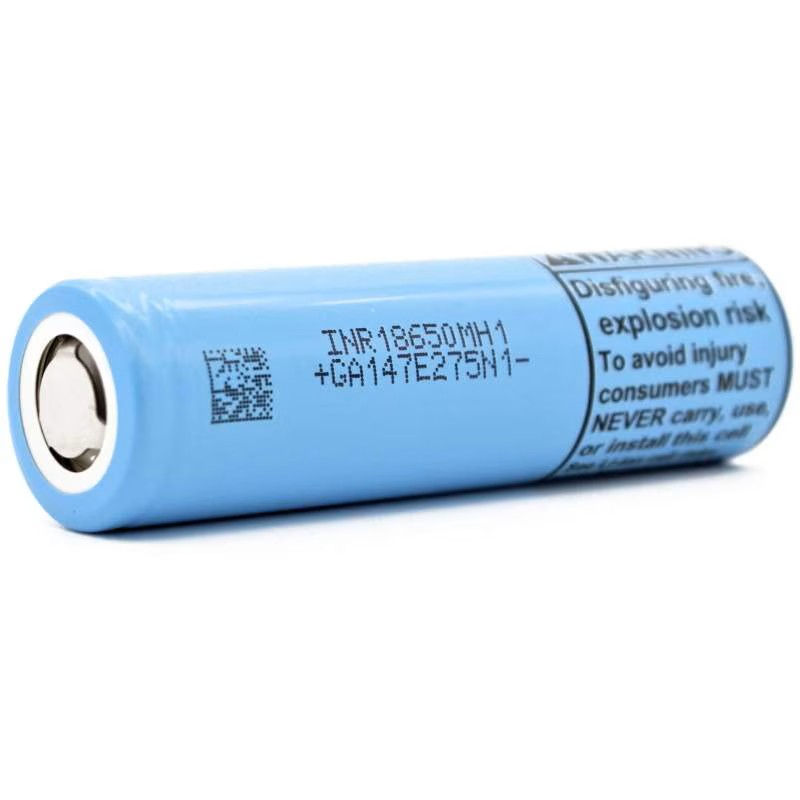

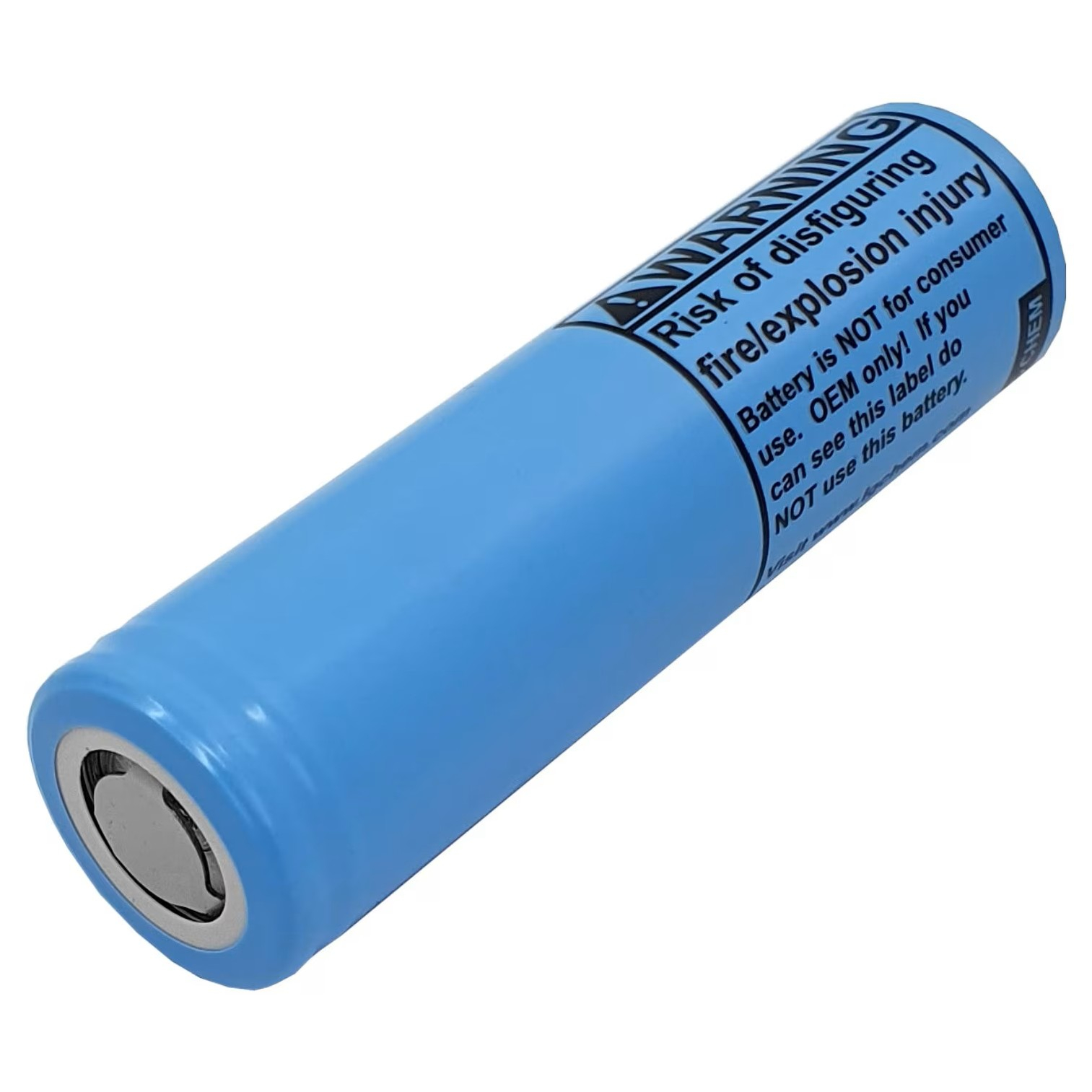

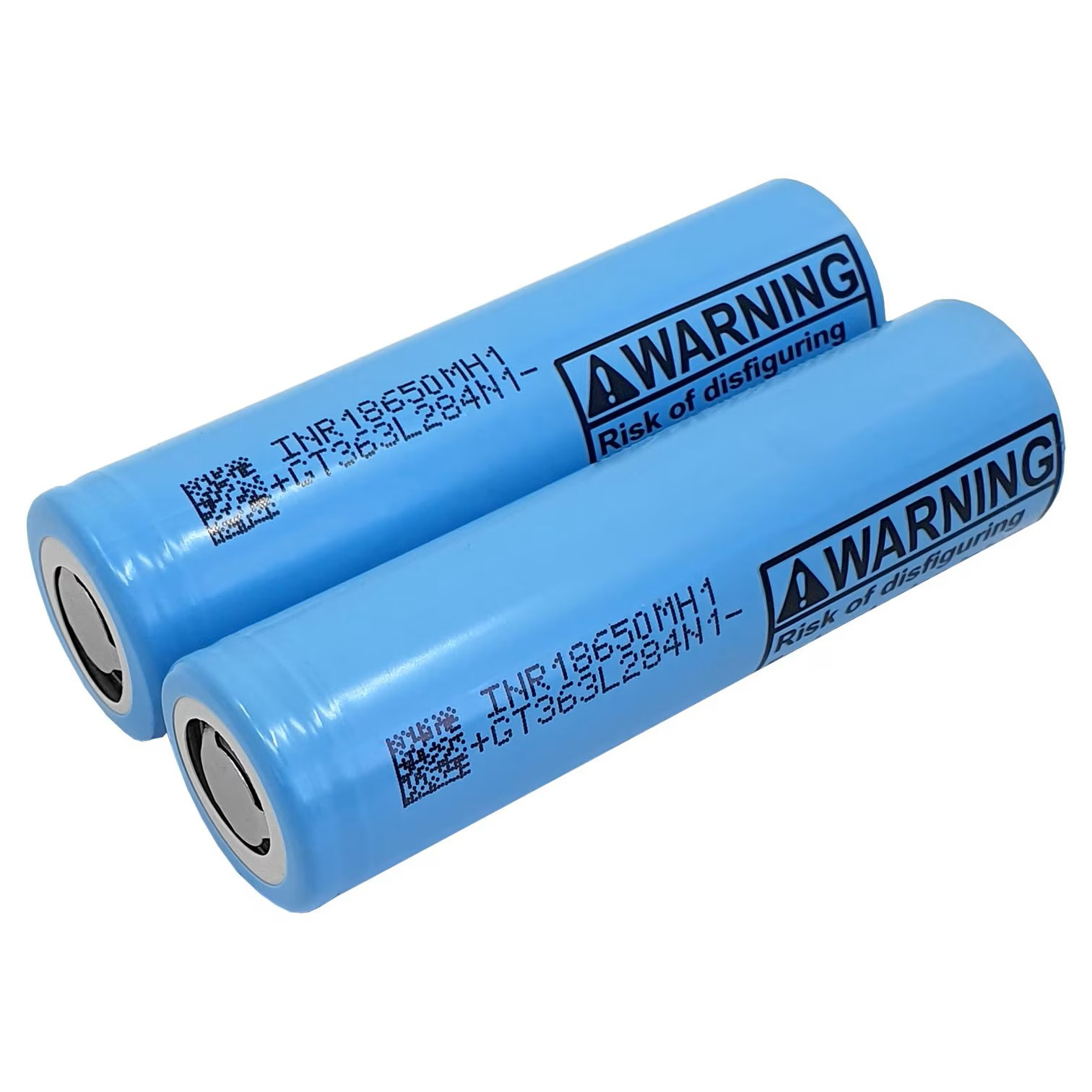

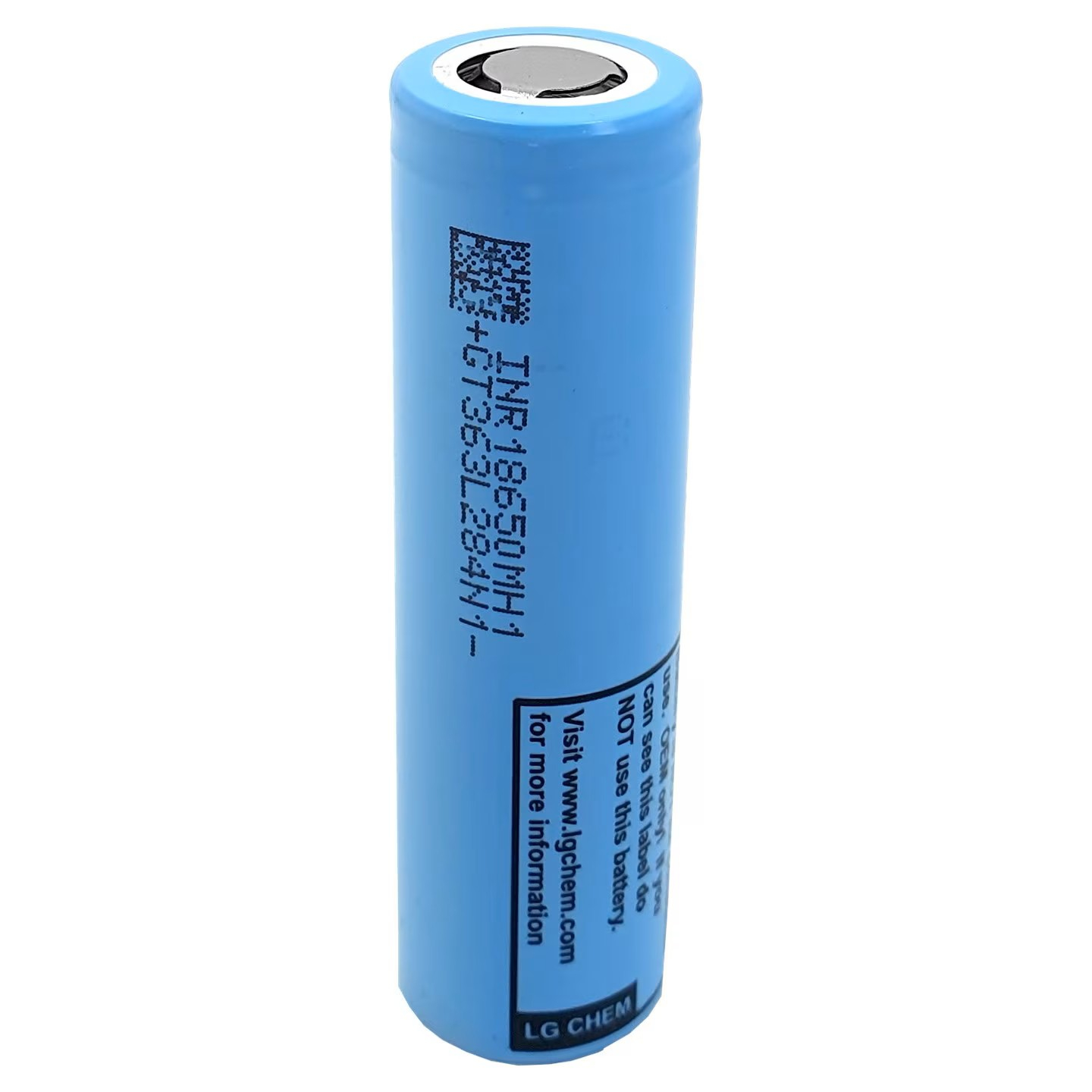

LG INR18650MH1 este o celula Li-Ion reincarcabila, neprotejata, cu borna pozitiva plata, destinata integrarii in pachete de acumulatori echipate cu protectie si monitorizare corespunzatoare.

Poate fi utilizata in sisteme de alimentare portabile, proiecte electronice si echipamente cu un consum compatibil cu limitele electrice ale fiecarei celule.

Specificatii tehnice:

• Producator: LG
• Model: INR18650MH1
• Format: 18650
• Tehnologie: Li-Ion
• Capacitate nominala: 3200mAh
• Capacitate minima: 3100mAh
• Tensiune nominala: 3.6V
• Tensiune maxima de incarcare: 4.20V ±0.05V
• Metoda de incarcare: CC-CV
• Curent standard de incarcare: 1550mA
• Curent de oprire a incarcarii: 50mA
• Curent maxim de incarcare: 3100mA
• Curent standard de descarcare: 620mA
• Curent maxim de descarcare: 6A
• Tensiune de oprire a descarcarii: 2.5V
• Impedanta interna initiala: maximum 40mΩ la 1kHz
• Temperatura de incarcare: 0-45°C
• Temperatura de descarcare: -20-60°C
• Tip borna pozitiva: plata
• Circuit de protectie integrat: nu
• Diametru: 18.39 ±0.11mm
• Lungime: maximum 65.15mm
• Greutate: maximum 49g

Instructiuni de montaj / utilizare:

• Verificati tensiunea, folia izolatoare, inelul bornei pozitive si carcasa celulei inainte de montaj.
• Folositi in acelasi pachet numai celule din acelasi lot, cu tensiuni, capacitati si rezistente interne apropiate.
• Conectati celulele prin sudura in puncte, folosind platbanda dimensionata pentru curentul pachetului.
• Respectati polaritatea si izolati toate conexiunile si elementele conductoare expuse.
• Utilizati un BMS compatibil cu numarul de celule, tensiunea si curentul aplicatiei.
• Incarcati celula prin metoda CC-CV si opriti descarcarea la 2.5V.
• Realizati montajul si punerea in functiune prin personal competent.

Compatibilitate:

• Suporturi si carcase pentru celule 18650 cu borna pozitiva plata
• BMS pentru celule Li-Ion cu tensiune nominala de 3.67V si incarcare la 4.2V
• Incarcatoare CC-CV dimensionate pentru configuratia pachetului
• Sisteme in care curentul nu depaseste 6A per celula

Recomandari si precautii:

• Celula este neprotejata si trebuie utilizata numai intr-un sistem prevazut cu BMS sau PCM, pentru protectie la supraincarcare, supradescarcare, supracurent, dezechilibru si scurtcircuit.
• Montajul, configurarea si verificarea pachetului trebuie efectuate de personal specializat, cu cunostinte privind celulele Li-Ion si gestionarea termica.
• Utilizati numai incarcatoare CC-CV compatibile, fara a depasi 4.20V ±0.05V si 3100mA per celula.
• Nu descarcati celula sub 2.5V si nu depasiti curentul maxim de descarcare de 6A per celula.
• Incarcati celula numai la temperaturi cuprinse intre 0 si 45°C si utilizati-o la descarcare intre -20 si 60°C.
• Conectati celulele numai prin sudura in puncte; nu lipiti fire sau platbanda direct pe borne.
• Nu combinati celule din loturi, modele, producatori, capacitati, rezistente interne, tensiuni sau grade de uzura diferite.
• Nu utilizati celule cu folie deteriorata, deformari, coroziune, scurgeri, miros neobisnuit sau incalzire excesiva.
• Respectati polaritatea si nu scurtcircuitati bornele prin contact cu scule, suruburi, cabluri sau alte obiecte metalice.
• Nu perforati, zdrobiti, deformati, demontati sau aruncati celula si nu o supuneti socurilor mecanice.
• Evitati contactul cu apa sau alte lichide si nu expuneti celula la foc deschis, radiatie solara directa sau surse de caldura.
• Asigurati disiparea corespunzatoare a caldurii si opriti utilizarea daca celula se incalzeste anormal.
• In timpul transportului si depozitarii, izolati bornele si protejati celula impotriva socurilor, umezelii si contactului cu obiecte metalice.
• Depozitati celula intr-un loc uscat, racoros si ferit de accesul copiilor si animalelor.
• Predati celulele uzate unui centru autorizat de colectare si nu le aruncati in foc sau impreuna cu deseurile menajere.
• Utilizarea necorespunzatoare poate provoca scurgeri, supraincalzire, incendiu sau explozie.
• Utilizatorul isi asuma responsabilitatea pentru dimensionarea, montajul, configurarea, verificarea si operarea pachetului de acumulatori.
