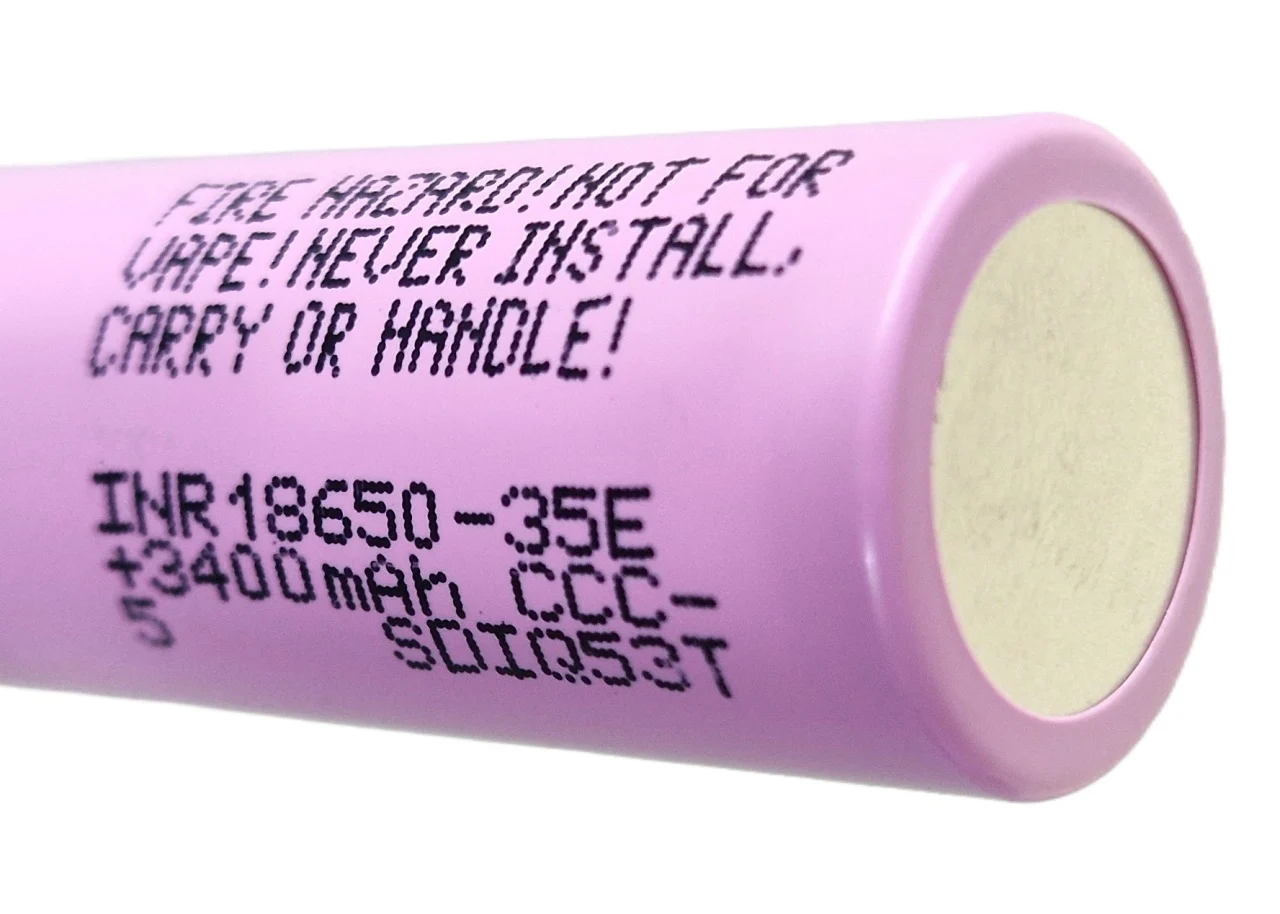

Samsung INR18650-35E este o celula Li-Ion neprotejata, cu borna pozitiva plata, destinata integrarii in pachete de acumulatori echipate cu protectie si monitorizare corespunzatoare.

Capacitatea ridicata o face potrivita pentru surse portabile, sisteme de alimentare si proiecte electronice in care configuratia pachetului respecta limitele fiecarei celule.

Specificatii tehnice:

• Producator: Samsung SDI
• Model: INR18650-35E
• Format: 18650
• Tehnologie: Li-Ion
• Chimie: LiNiCoMnO2
• Capacitate: 3400mAh
• Capacitate minima: 3350mAh
• Tensiune nominala: 3.6V
• Tensiune finala de incarcare: 4.2V ± 0.05V
• Metoda de incarcare: CC-CV
• Curent standard de incarcare: 1700mA
• Curent maxim de incarcare: 2000mA
• Curent maxim de descarcare continua: 8A
• Tensiune de oprire a descarcarii: 2.65V
• Prag minim de protectie la supradescarcare: 2.5V
• Temperatura de incarcare: 0-45°C
• Temperatura de descarcare: -10-60°C
• Tip borna pozitiva: plata, flat top
• Circuit de protectie integrat: nu
• Diametru: 18.3mm
• Lungime: 65mm
• Greutate: 49g

Instructiuni de montaj / utilizare:

• Verificati tensiunea, folia izolatoare si inelul bornei pozitive inainte de montaj.
• Folositi impreuna numai celule de acelasi model, cu tensiuni, capacitati si rezistente interne apropiate.
• Conectati celulele prin sudura in puncte, folosind platbanda dimensionata pentru curentul pachetului.
• Respectati polaritatea si izolati toate conexiunile expuse.
• Utilizati un BMS compatibil cu numarul de celule, tensiunea si curentul aplicatiei.
• Incarcati celula prin metoda CC-CV, fara a depasi 4.2V.
• Opriti descarcarea la 2.65V si configurati protectia astfel incat tensiunea sa nu scada sub 2.5V.
• Realizati montajul si punerea in functiune prin personal competent.

Compatibilitate:

• Suporturi si carcase pentru celule 18650 cu borna pozitiva plata.
• BMS pentru celule Li-Ion cu tensiune nominala de 3.6V si incarcare la 4.2V.
• Incarcatoare CC-CV dimensionate pentru configuratia pachetului.
• Sisteme in care curentul continuu nu depaseste 8A per celula.

Recomandari si precautii:

• Celula este neprotejata si trebuie utilizata numai intr-un sistem prevazut cu BMS sau PCM, pentru protectie la supraincarcare, supradescarcare, supracurent si scurtcircuit.
• Montajul, configurarea si verificarea pachetului trebuie efectuate de personal specializat, cu cunostinte privind celulele Li-Ion si gestionarea termica.
• Utilizati numai incarcatoare CC-CV compatibile, destinate celulelor Li-Ion, fara a depasi 4.2V si 2000mA per celula.
• Opriti descarcarea la 2.65V si nu permiteti scaderea tensiunii sub pragul minim de protectie de 2.5V.
• Nu depasiti curentul continuu de descarcare de 8A per celula.
• Incarcati celula numai la temperaturi cuprinse intre 0 si 45°C si utilizati-o la descarcare intre -10 si 60°C.
• Conectati celulele numai prin sudura in puncte; nu lipiti fire sau platbanda direct pe borne cu un ciocan sau cu o statie de lipit.
• Nu combinati celule de modele, producatori, capacitati, rezistente interne, tensiuni sau grade de uzura diferite.
• Verificati folia izolatoare, inelul bornei pozitive si carcasa celulei inainte de montaj.
• Nu utilizati celule cu folie deteriorata, deformari, urme de lovire, coroziune, scurgeri, miros neobisnuit sau incalzire excesiva.
• Respectati polaritatea si nu scurtcircuitati bornele, inclusiv prin contact cu scule, suruburi, chei sau alte obiecte metalice.
• Nu perforati, zdrobiti, deformati, demontati sau aruncati celula si nu o supuneti socurilor mecanice.
• Evitati contactul cu apa sau alte lichide si nu expuneti celula la foc deschis, surse de caldura sau temperaturi peste limitele admise.
• Asigurati disiparea corespunzatoare a caldurii si opriti imediat utilizarea daca celula se incalzeste anormal.
• In timpul transportului si depozitarii, izolati bornele si protejati celula impotriva socurilor, umezelii si contactului cu obiecte metalice.
• Depozitati celula intr-un loc uscat, racoros si ferit de accesul copiilor.
• Predati celulele uzate unui centru autorizat de colectare si nu le aruncati in foc sau impreuna cu deseurile menajere.
• Utilizarea necorespunzatoare a celulelor Li-Ion poate provoca scurgeri, supraincalzire, incendiu sau explozie.
• Utilizatorul isi asuma responsabilitatea pentru dimensionarea, montajul, configurarea, verificarea si operarea pachetului de acumulatori.
