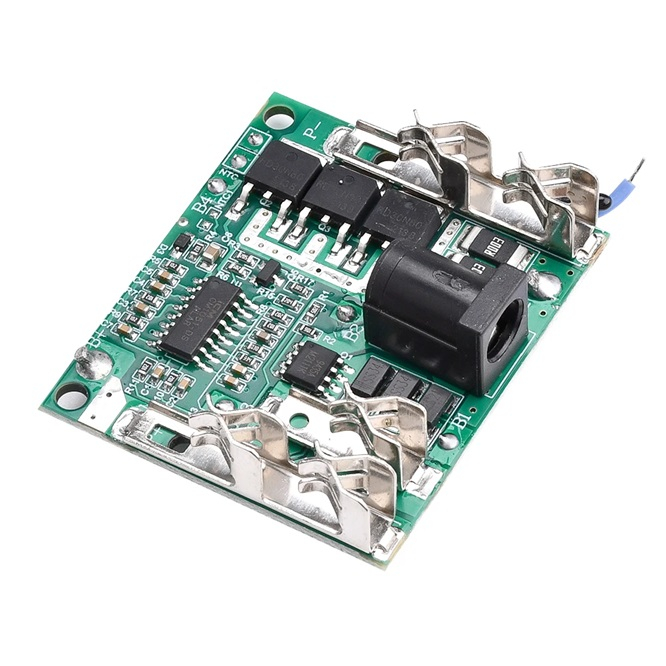

Placa BMS 5S 20A este un modul de protectie pentru pachete formate din cinci celule sau cinci grupe de celule Li-ion conectate in serie, monitorizand individual tensiunea acestora si parametrii principali ai circuitului. Este destinata integrarii in acumulatorii de 21V pentru scule electrice, unde intrerupe functionarea atunci cand detecteaza o conditie periculoasa de incarcare sau descarcare.

Specificatii tehnice:

• Tip produs: modul BMS pentru protectia acumulatorilor.
• Configuratie acumulatori: 5S.
• Tip acumulatori: Li-ion.
• Functie de balansare: nu.
• Tensiune de lucru: 18V.
• Tensiune de incarcare: 21-24V.
• Curent de incarcare: 1-3A.
• Curent de descarcare: 10A, reglabil.
• Curent de declansare a protectiei la supracurent: 35±10A.
• Curent consumat in functionare: aproximativ 25µA.
• Curent consumat in repaus: aproximativ 6µA.
• Monitorizare: tensiunea fiecarei celule, curentul de incarcare si descarcare si temperatura ambientala.
• Protectii: supraincarcare, descarcare excesiva, supracurent si scurtcircuit.

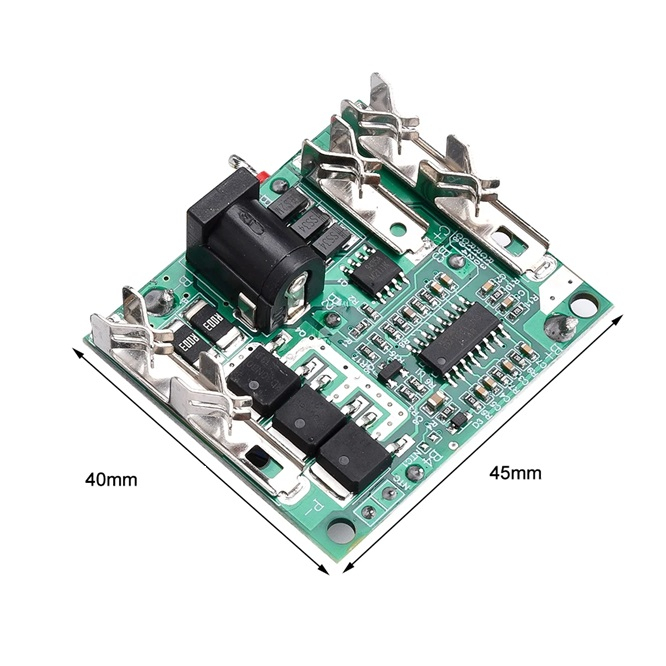

• Dimensiuni: 46x40x3.6mm.

Continut pachet:

• 1x modul BMS 5S pentru baterii Li-ion.

Instructiuni de montaj:

1. Formati pachetul din cinci celule sau cinci grupe de celule Li-ion conectate in serie.

2. Verificati individual tensiunea fiecarei celule si egalizati celulele inainte de conectarea modulului.

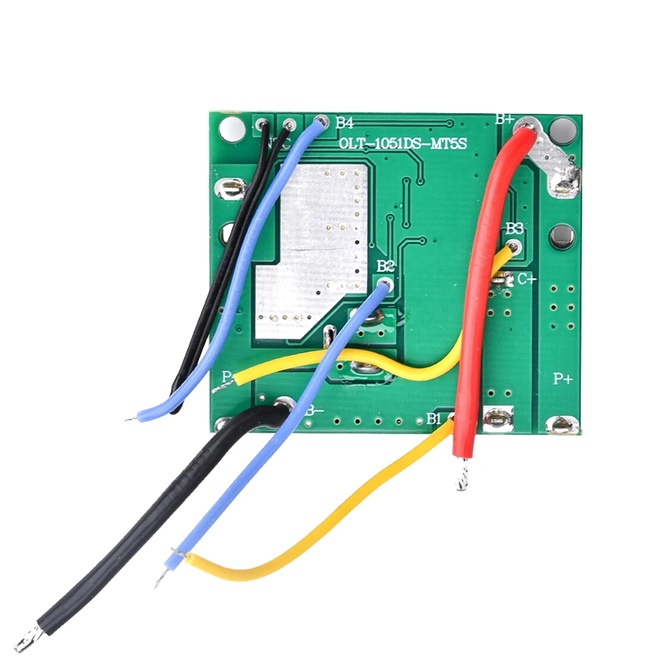

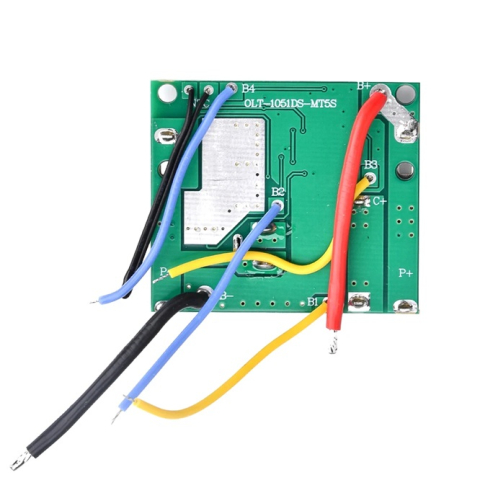

3. Identificati pe placa punctele de conectare pentru negativul pachetului, legaturile intermediare dintre celule si pozitivul pachetului.

4. Conectati punctele de monitorizare succesiv, incepand cu negativul pachetului si continuand in ordinea grupelor de celule pana la pozitiv.

5. Conectati incarcatorul si scula electrica numai la terminalele dedicate, conform marcajelor imprimate pe placa.

6. Verificati cu un multimetru polaritatea si tensiunile dintre conexiunile succesive inainte de punerea in functiune.

7. Izolati placa si conexiunile pentru a preveni contactul accidental cu elemente metalice.

Utilizare:

Modulul functioneaza automat dupa conectarea corecta a pachetului, a incarcatorului si a sarcinii. Incarcarea trebuie realizata cu un incarcator CC/CV compatibil cu acumulatorii Li-ion 5S, deoarece placa BMS asigura protectia pachetului, dar nu inlocuieste incarcatorul.

Recomandari si precautii:

• Nu utilizati modulul cu pachete 3S, 4S, 6S sau cu alte configuratii diferite de 5S.

• Nu utilizati modulul cu acumulatori LiFePO4, NiMH, NiCd sau plumb-acid.

• Nu considerati valoarea comerciala de 20A drept curent continuu garantat.

• Nu inversati polaritatea si nu modificati ordinea conexiunilor dintre grupele de celule.

• Asigurati conductoare dimensionate corespunzator si racire adecvata pentru placa.

• Nu folositi impreuna celule cu niveluri diferite de uzura, capacitate sau rezistenta interna.

• Intrerupeti utilizarea daca placa, conexiunile sau celulele se incalzesc excesiv.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
