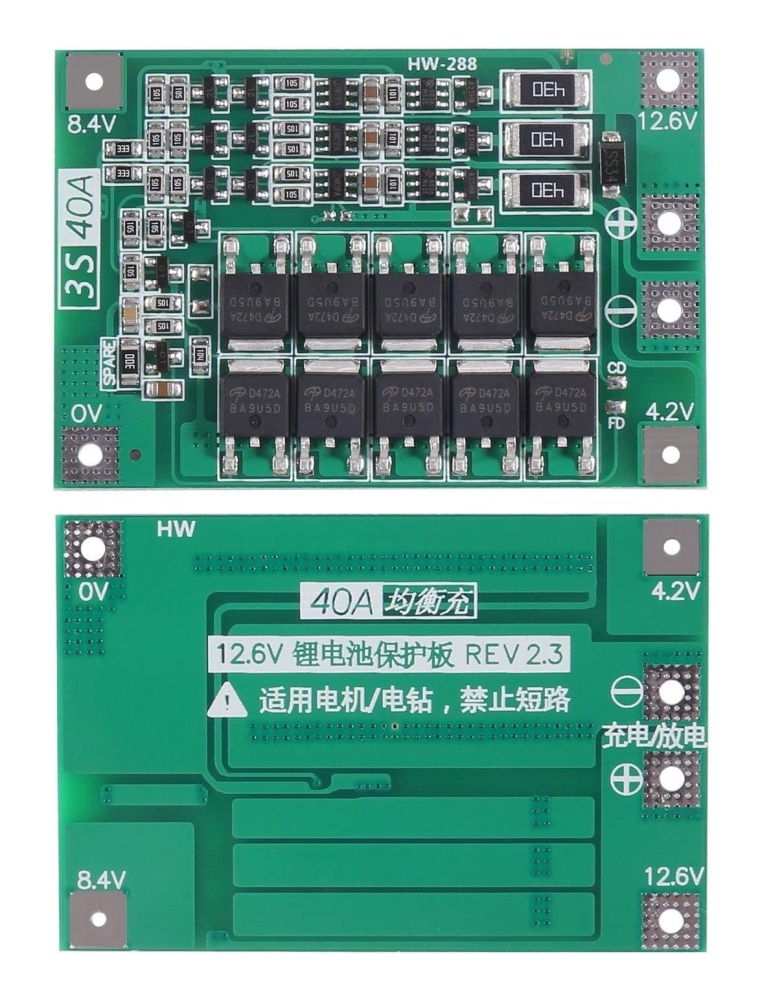

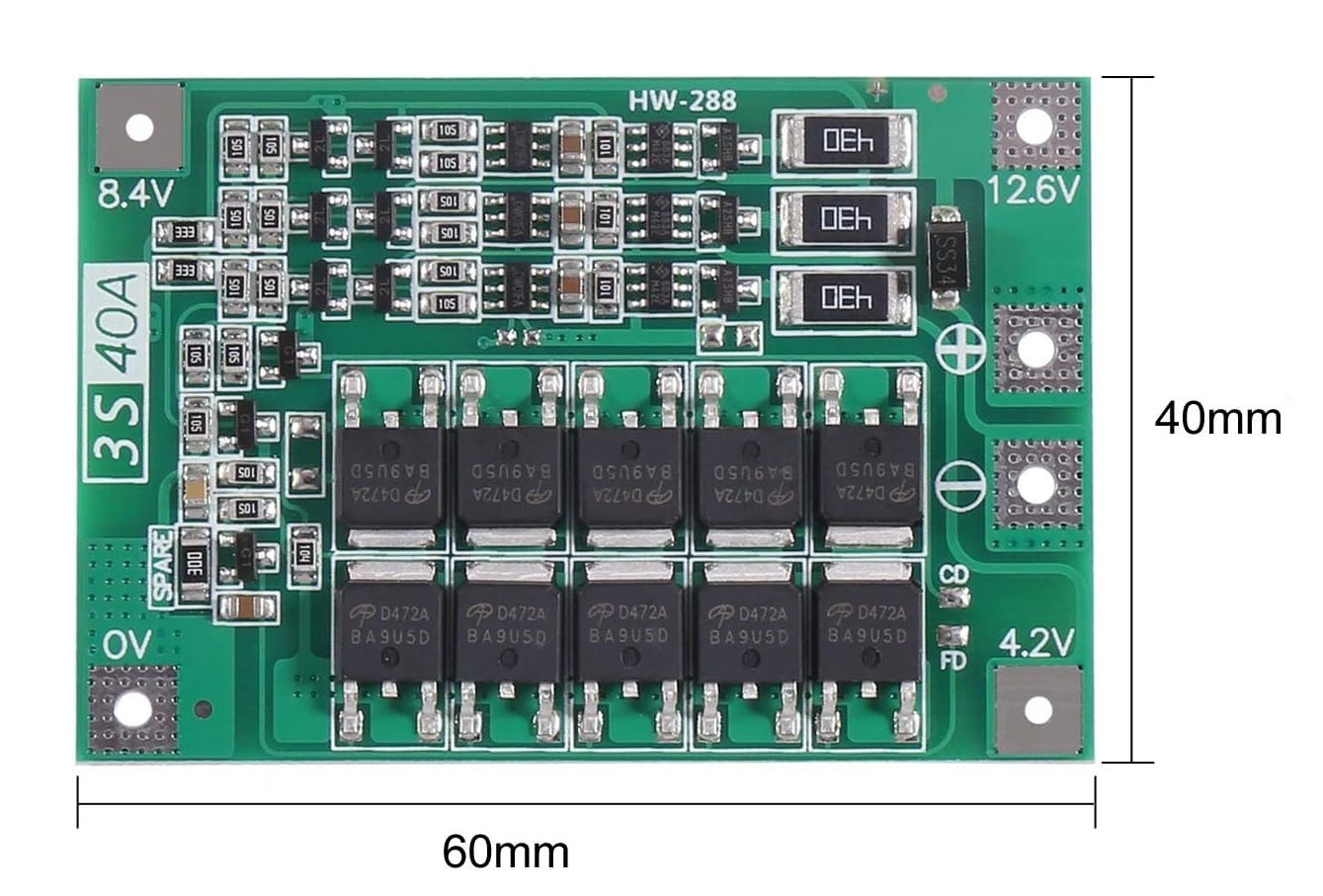

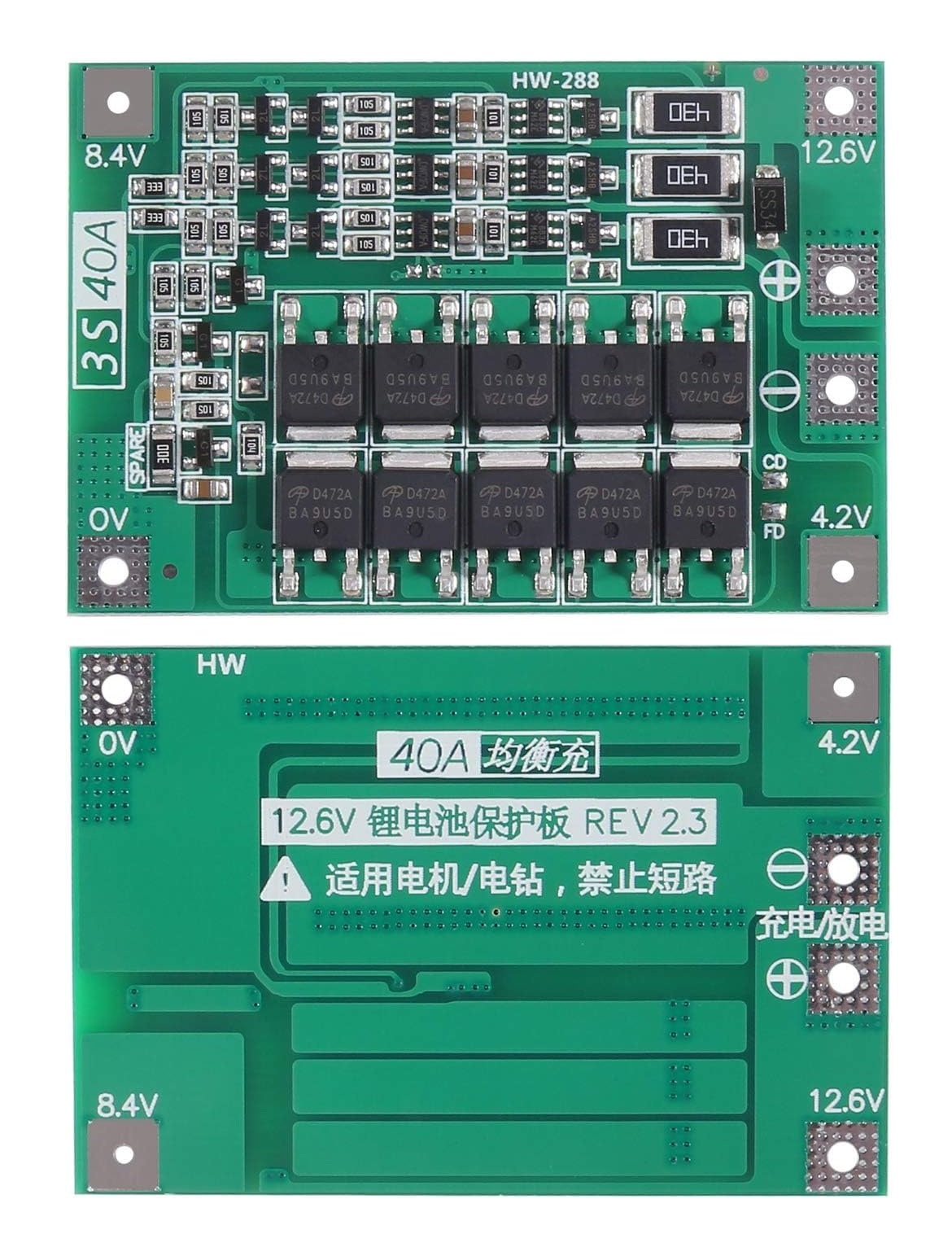

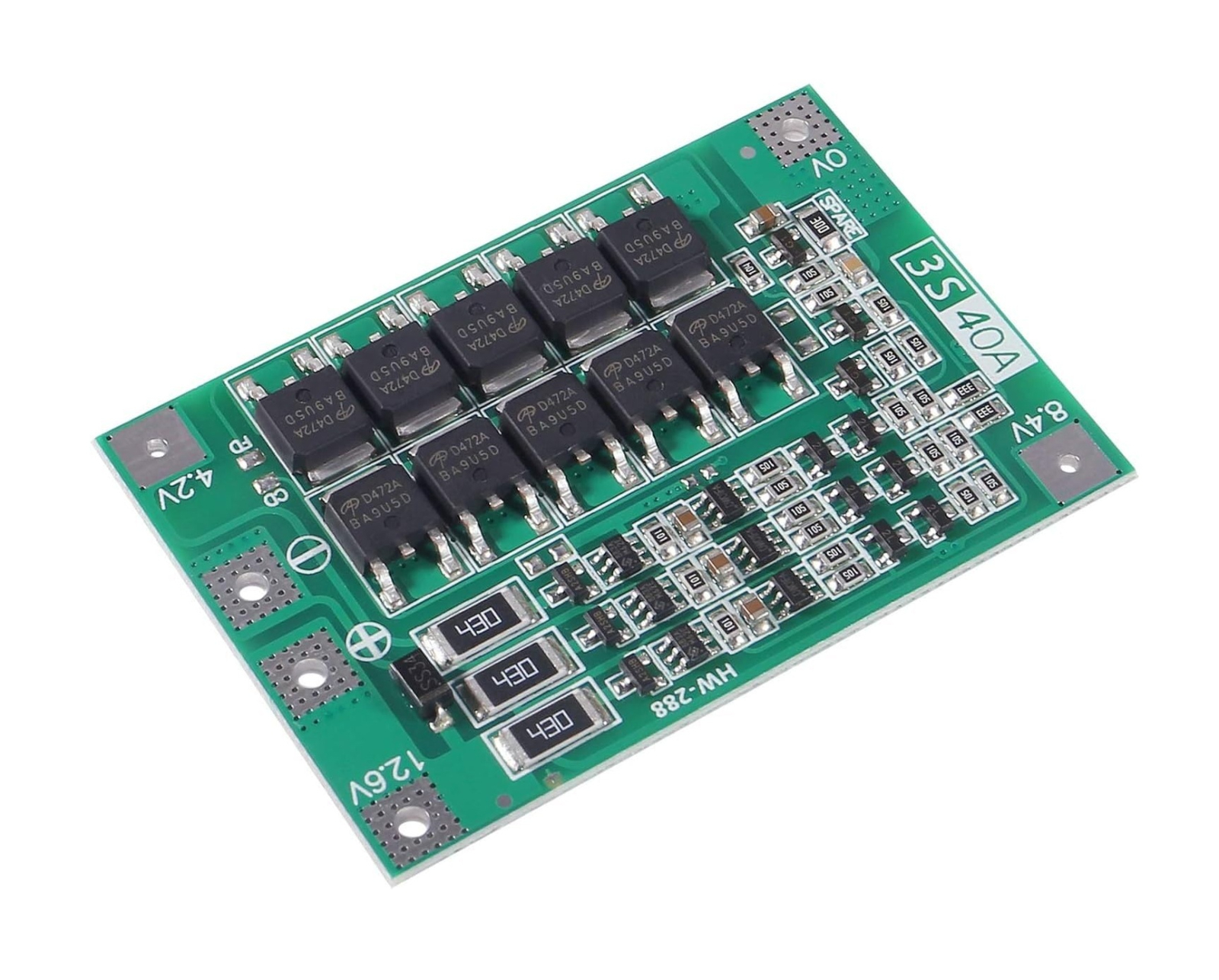

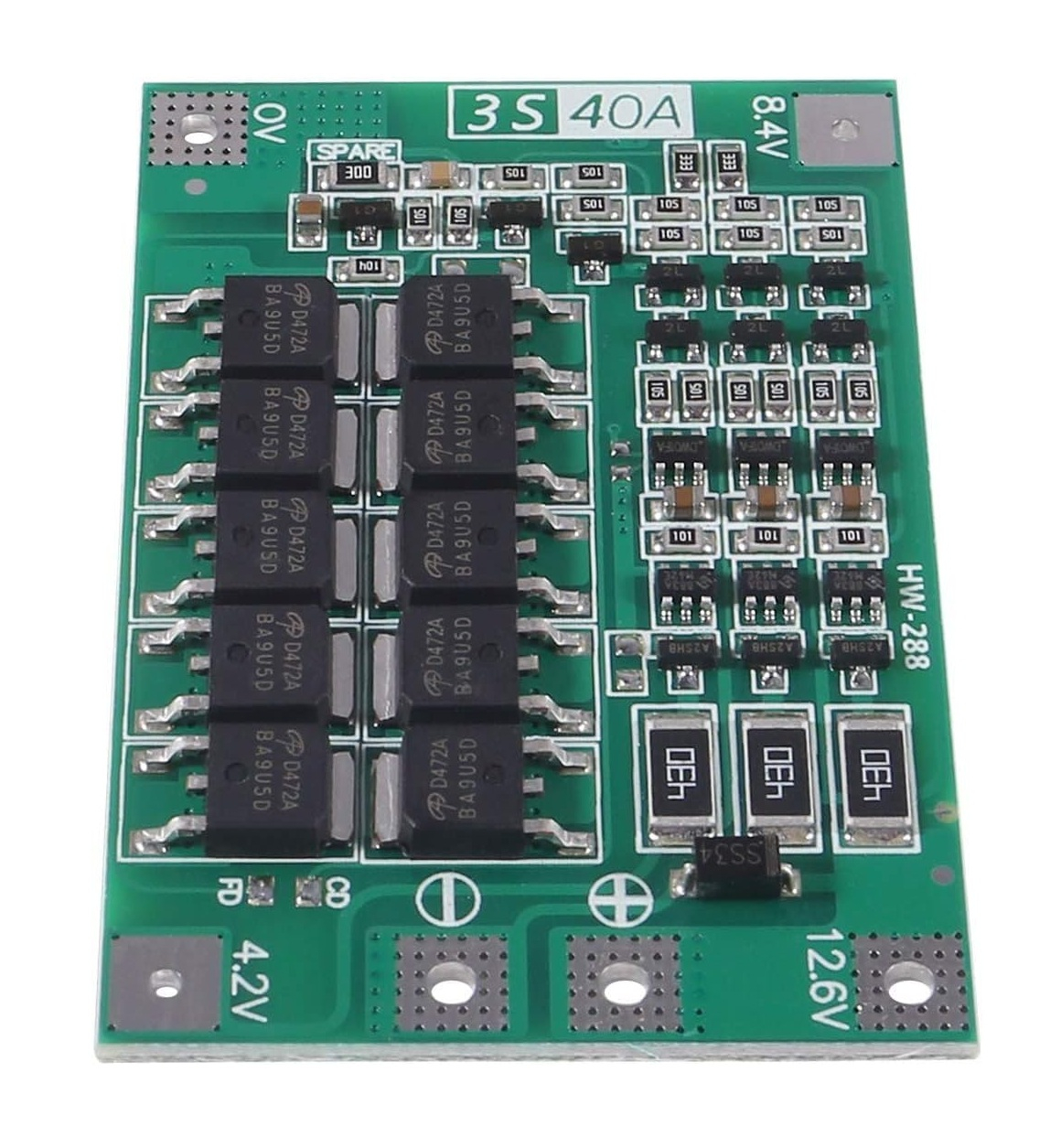

BMS-ul 3S 40A cu balansare este un modul de protectie si echilibrare pentru trei celule sau trei grupuri Li-ion conectate in serie. Este destinat pachetelor cu acumulatori 18650, 26650 sau Li-ion polimer si poate alimenta scule electrice compatibile, cu racire adecvata.

Specificatii tehnice:

• Tip produs: modul BMS de protectie si balansare
• Varianta: Balanced
• Configuratie acumulator: 3S
• Tip baterie: Li-ion
• Balansare celule: da
• Tensiune nominala celula: 3.6-3.7V
• Tensiune nominala pachet: 11.1V
• Tensiune maxima pachet: 12.6V
• Tensiune de incarcare: 12.6-13.6V
• Curent maxim continuu de descarcare: 40A
• Curent maxim continuu de incarcare: 20A
• Curent de pornire acceptat pentru scule electrice: sub 80A
• Putere maxima recomandata pentru scule electrice: sub 135W

Continut pachet:

• 1x modul BMS 3S 40A cu balansare

Instructiuni de montaj:

1. Formati un pachet 3S din trei celule sau trei grupuri de celule Li-ion conectate in serie.
2. Egalizati tensiunile grupurilor si verificati polaritatea inainte de conectarea modulului.

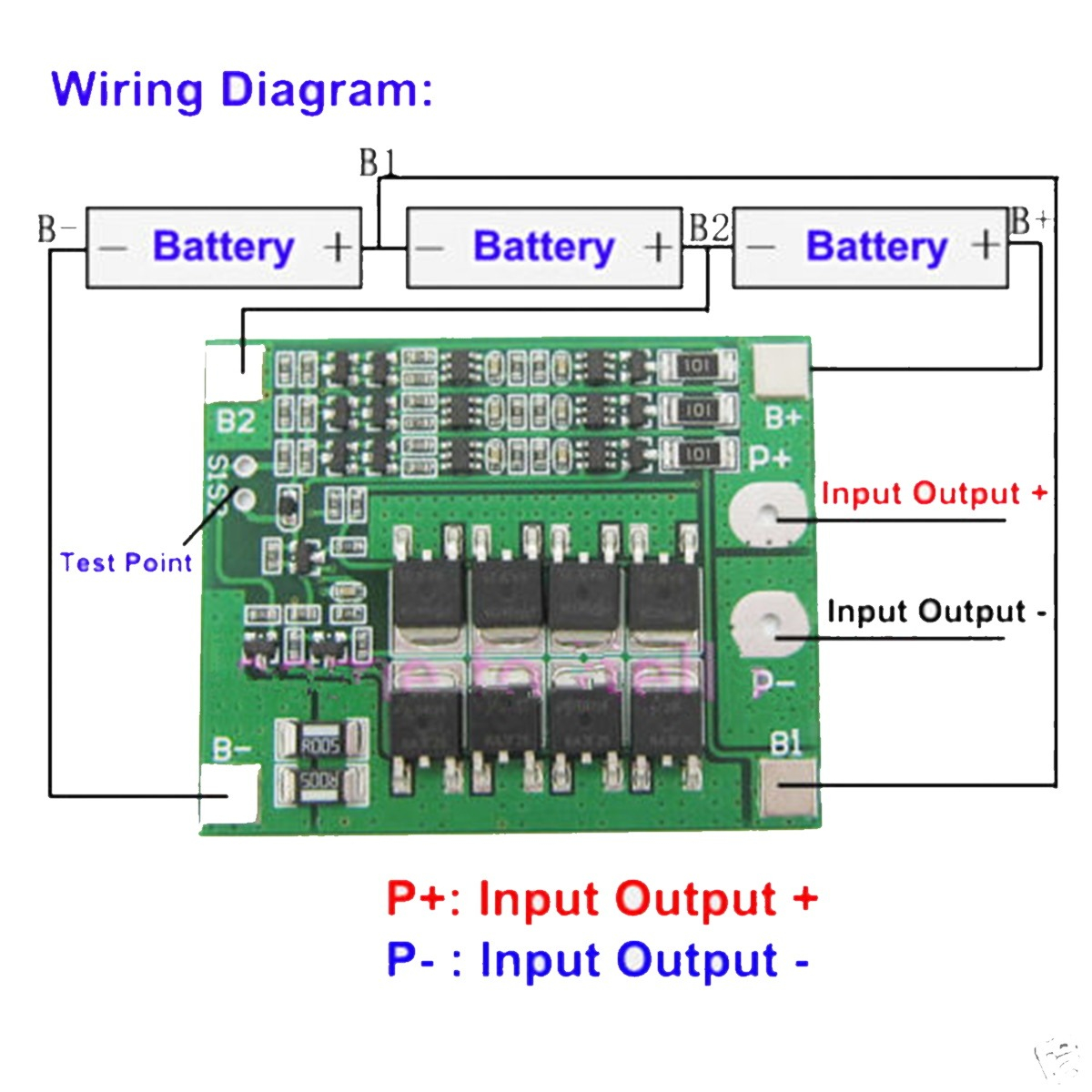

3. Conectati punctele pachetului la bornele B-, B1, B2 si B+, respectand marcajele si schema placii.
4. Conectati incarcatorul si consumatorul numai la terminalele dedicate ale modulului.
5. Verificati conexiunile cu un aparat de masura, izolati punctele conductoare si testati pachetul fara sarcina.

Utilizare:

Modulul trebuie utilizat impreuna cu un incarcator CC/CV compatibil cu pachetele Li-ion 3S si nu inlocuieste circuitul de incarcare. Functia de balansare ajuta la egalizarea tensiunilor celor trei grupuri de celule in timpul incarcarii.

Recomandari si precautii:

• Utilizati celule cu parametri si niveluri de incarcare apropiate.
• Respectati limitele specificate pentru curentul de incarcare, descarcare si pornire.
• Reduceti curentul sarcinii daca disiparea termica este insuficienta.
• Dimensionati conductoarele si conexiunile pentru curentul utilizat.
• Nu inversati polaritatea si nu modificati conexiunile cat timp pachetul este alimentat.
• Nu utilizati modulul daca prezinta deteriorari, conexiuni slabite sau urme de supraincalzire.

Compatibilitate:

• Pachete Li-ion 3S realizate din celule de 3.6-3.7V.
• Acumulatori 18650, 26650 si Li-ion polimer compatibili.
• Scule electrice care respecta limitele de curent si putere specificate.
• Nu este compatibil cu acumulatori LiFePO4, NiMH, NiCd, plumb-acid sau cu pachete avand alta configuratie serie.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
