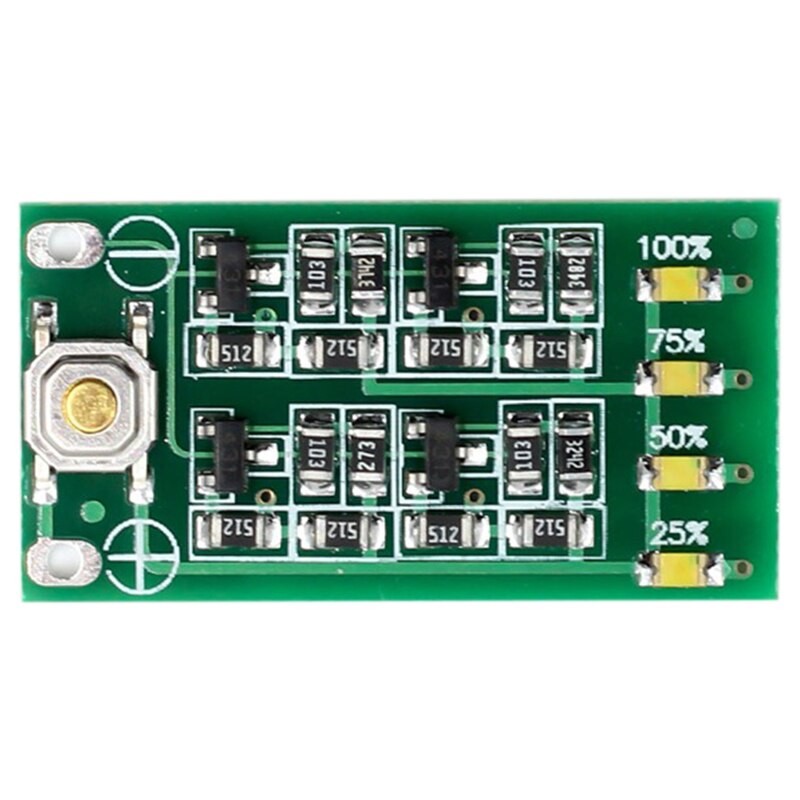

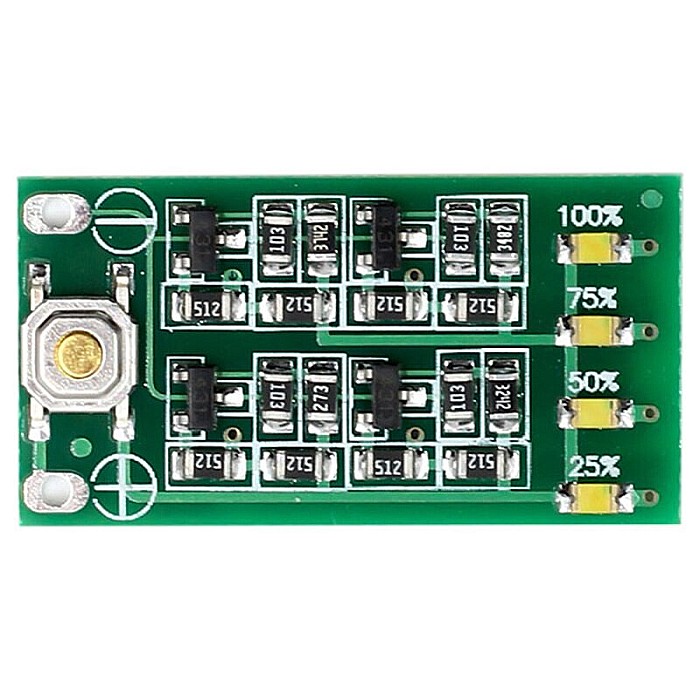

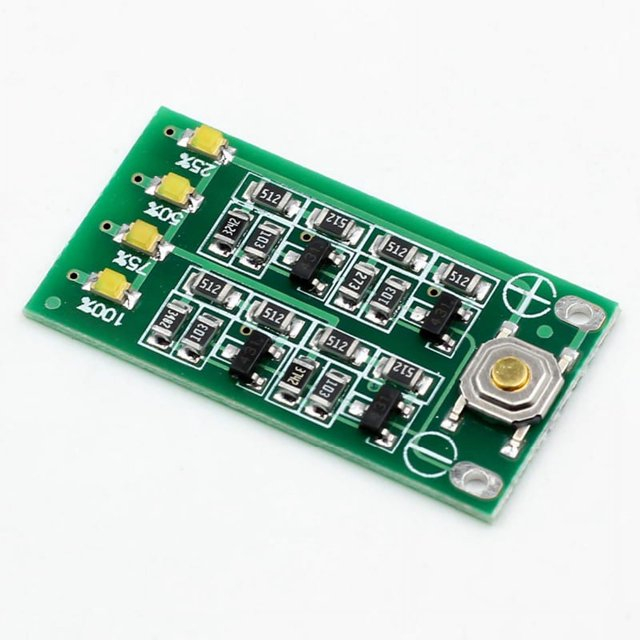

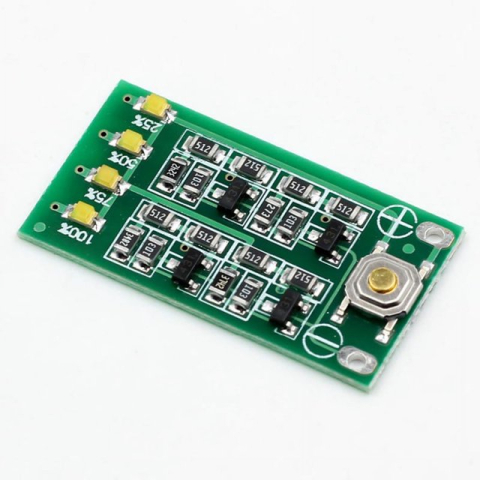

Indicatorul de nivel pentru acumulatori Li-Ion 3S afiseaza starea aproximativa de incarcare prin LED-uri, la apasarea butonului de pe placa. Este potrivit pentru montaje cu acumulatori 18650 si echipamente portabile, oferind o verificare vizuala a nivelului bateriei.

Specificatii tehnice:

• Configuratie acumulatori: 3S, trei grupuri de celule in serie

• Domeniu tensiune de intrare: 9-26V DC

• Numar LED-uri: 4

• Trepte de indicare: 25%, 50%, 75%, 100%

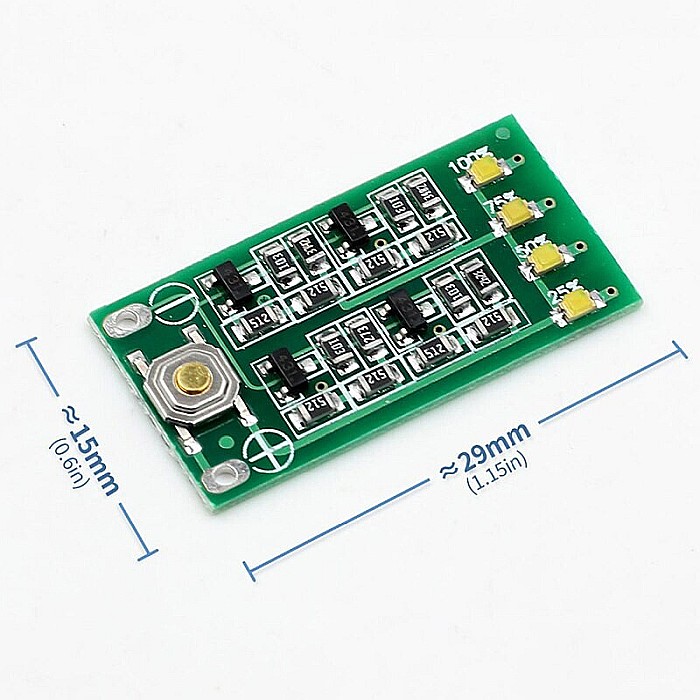

• Dimensiuni: 29x15x3mm

• Greutate: 1.3g

Continut pachet:

• 1 modul indicator nivel acumulator

Instructiuni de montaj:

1. Se verifica configuratia pachetului si se identifica terminalele de alimentare conform marcajelor placii.

2. Cu bateria deconectata, se realizeaza conexiunile pentru borna pozitiva si borna negativa, respectand polaritatea.

3. Se fixeaza modulul cu butonul si LED-urile accesibile si se izoleaza partea din spate fata de suprafetele metalice.

4. Se verifica legaturile inainte de conectarea pachetului.

Recomandari si precautii:

• Domeniul tensiunii de intrare nu implica indicarea corecta a nivelului pentru alte configuratii sau chimii de acumulatori.

• Treptele afisate sunt orientative si nu reprezinta masurarea capacitatii reale in Ah sau confirmarea terminarii incarcarii.

• Modulul nu inlocuieste un BMS sau un incarcator si nu trebuie utilizat ca protectie la descarcare excesiva.

• Se evita inversarea polaritatii, scurtcircuitarea contactelor si expunerea placii la umezeala.
