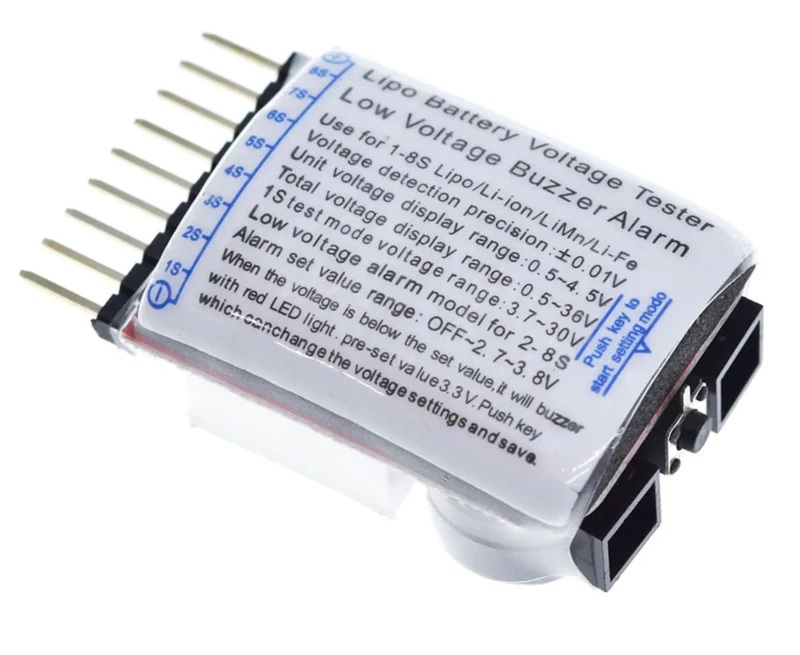

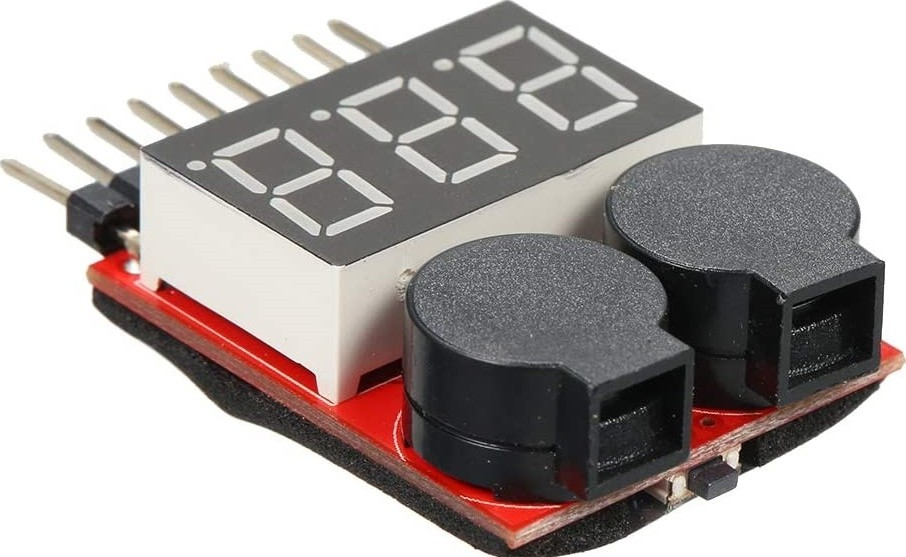

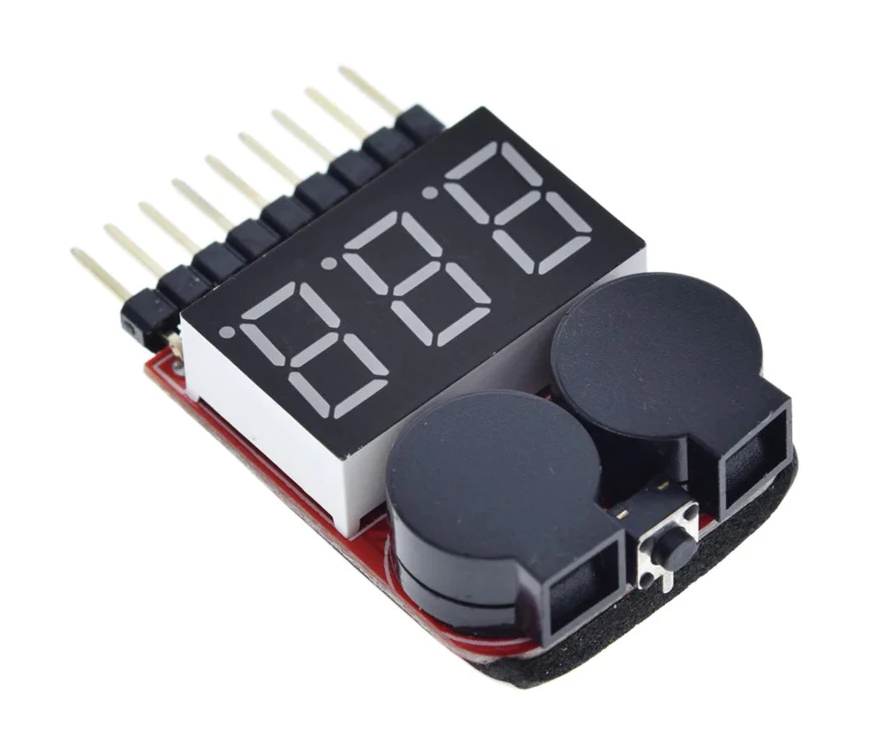

Testerul pentru acumulatori litiu afiseaza alternativ tensiunea pachetului si a fiecarei celule si avertizeaza sonor la scaderea tensiunii sub pragul selectat. Este potrivit pentru modele radiocomandate, echipamente portabile si verificari pe banc, permitand observarea diferentelor de tensiune dintre celule.

Caracteristici principale:

• Detectare automata a numarului de celule pe baza conexiunilor realizate.

• Reglarea pragului de avertizare prin butonul integrat.

Specificatii tehnice:

• Configuratii pentru testare: 1S-8S

• Tipuri de acumulatori: LiPo, Li-Ion, LiMn, Li-Fe

• Configuratii pentru alarma sonora: 2S-8S

• Precizie de detectie a tensiunii: ±0.01V

• Domeniu de afisare pe celula: 0.5-4.5V

• Domeniu de afisare a tensiunii totale: 0.5-36V

• Prag alarma pe celula: reglabil intre 2.5-3.8V

• Dezactivare alarma: optiunea OFF

• Afisaj: LED

• Carcasa: fara

• Dimensiuni: 40x25x11mm

Continut pachet:

• 1 tester pentru acumulatori cu alarma sonora

Instructiuni de montaj:

1. Se verifica ordinea firelor conectorului de balansare al pachetului si marcajele pinilor testerului.

2. Se aliniaza negativul comun al pachetului cu pinul negativ al testerului, iar prizele intermediare ale celulelor cu intrarile succesive corespunzatoare.

3. Se verifica pozitionarea conectorului inainte de introducere, pentru a evita decalarea cu un pin.

4. Se protejeaza partea din spate a placii de contactul cu suprafete conductoare, fara obturarea avertizoarelor sonore.

Utilizare:

Dupa conectare, se verifica daca numarul de celule detectat corespunde pachetului. Se apasa butonul pentru selectarea pragului de avertizare potrivit chimiei si limitelor de descarcare ale acumulatorilor.

La declansarea alarmei, se opreste consumatorul si se verifica pachetul inainte de continuarea utilizarii.

Recomandari si precautii:

• Testerul avertizeaza, dar nu intrerupe alimentarea consumatorului si nu inlocuieste un BMS.

• Limita inferioara reglabila a alarmei nu reprezinta automat un prag sigur de descarcare pentru orice acumulator.

• Domeniile de afisare nu trebuie confundate cu limitele de alimentare ale modulului.

• Se evita inversarea polaritatii si scurtcircuitarea pinilor sau a prizelor de balansare.

• Modulul nu masoara capacitatea reala in mAh si nu echilibreaza celulele.

• Se deconecteaza dupa utilizare pentru a evita descarcarea pachetului in timpul depozitarii.
