Indicatorul de nivel pentru acumulatori Li-Ion 4S permite verificarea vizuala a starii aproximative de incarcare prin apasarea butonului rosu. Este potrivit pentru montaje electronice si echipamente portabile, iar afisajul se opreste automat dupa verificare.

Caracteristici principale:

• Protectie la conectarea inversa a polaritatii.

• Fara consum in repaus.

Specificatii tehnice:

• Configuratie acumulatori: 4S, patru grupuri de celule in serie

• Interval de tensiune: 12-16.8V DC

• Numar LED-uri: 5

• Temporizare stingere afisaj: 3-5s dupa eliberarea butonului

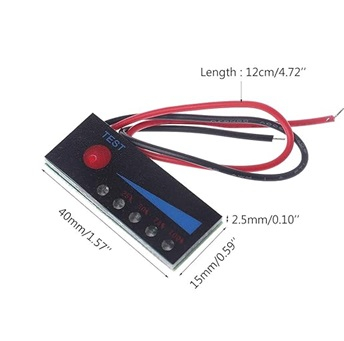

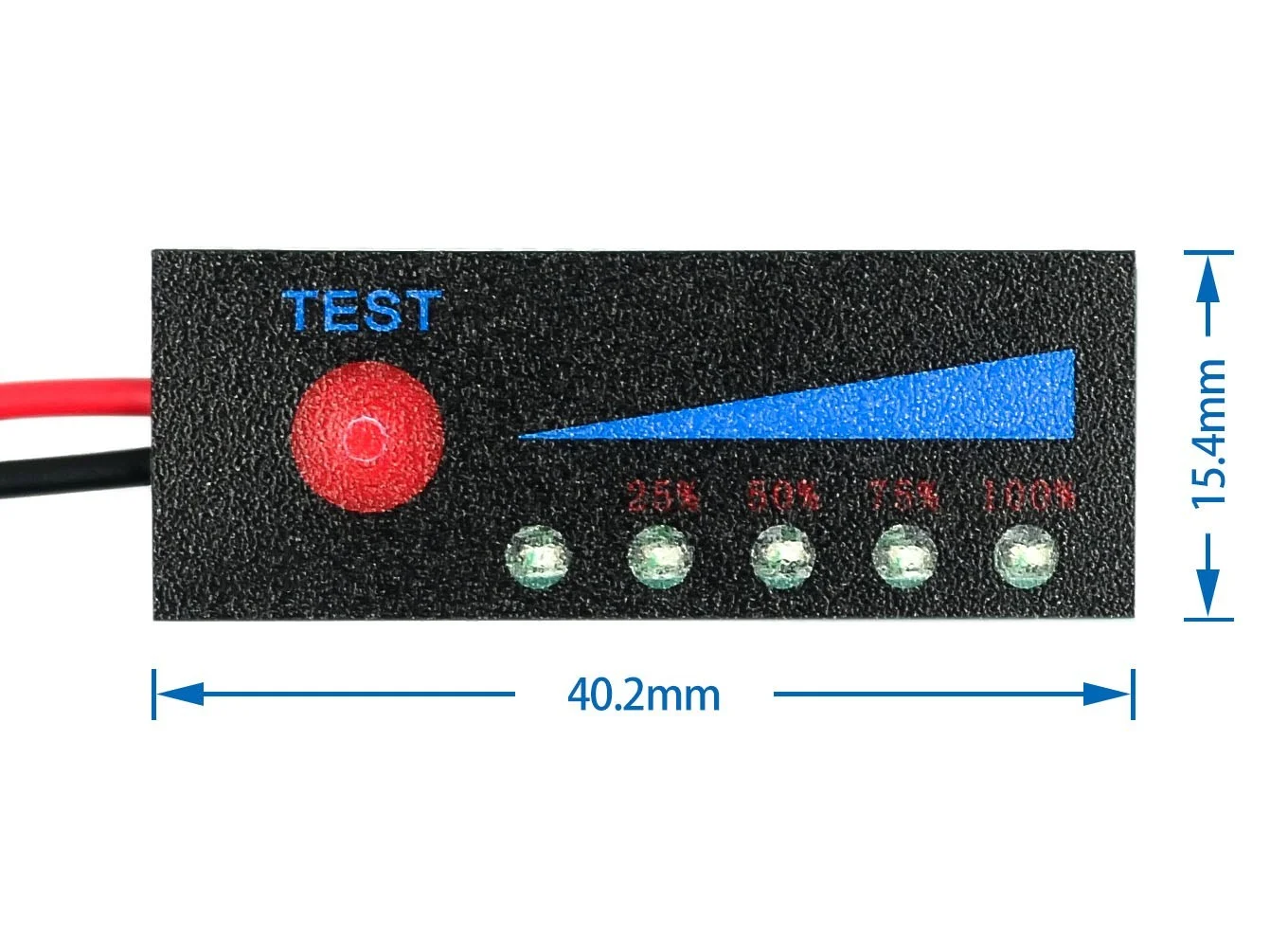

• Dimensiuni: 40x15x2.5mm

• Lungime cablu: 120mm

• Culoare placa: negru

Continut pachet:

• 1 indicator nivel acumulator cu cablu de conectare

Instructiuni de montaj:

1. Se verifica tipul, configuratia si tensiunea pachetului de acumulatori.

2. Cu bateria deconectata, se identifica legaturile pozitiva si negativa conform marcajelor modulului.

3. Se realizeaza conexiunile la bornele corespunzatoare ale pachetului si se izoleaza imbinarile.

4. Se fixeaza placa cu butonul si LED-urile accesibile, evitand contactul partii conductoare cu suprafete metalice.

5. Se verifica legaturile inainte de alimentare.

Utilizare:

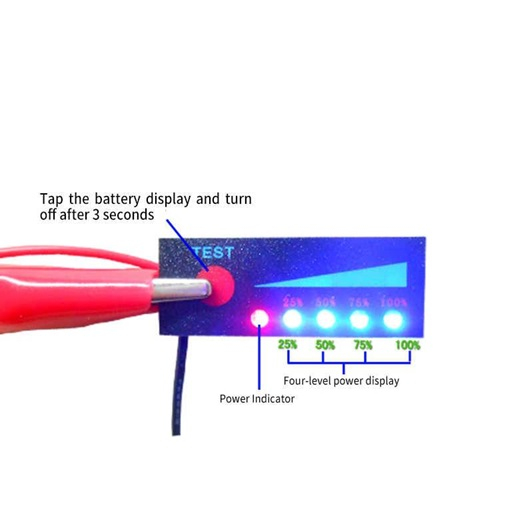

Se apasa butonul rosu, se citeste indicatia LED-urilor si se elibereaza butonul. Afisajul ramane aprins pe durata temporizarii, fara mentinerea butonului apasat.

Recomandari si precautii:

• Modulul nu se utilizeaza cu pachete 3S sau cu alte configuratii decat cea specificata.

• Nivelul afisat este orientativ; indicatorul nu masoara capacitatea reala in Ah si nu afiseaza numeric tensiunea.

• Modulul nu inlocuieste un BMS sau un incarcator si nu intrerupe automat descarcarea bateriei.

• Daca polaritatea a fost inversata, se deconecteaza bateria inainte de corectarea conexiunilor.

• Se evita scurtcircuitarea contactelor si expunerea placii la umezeala.
