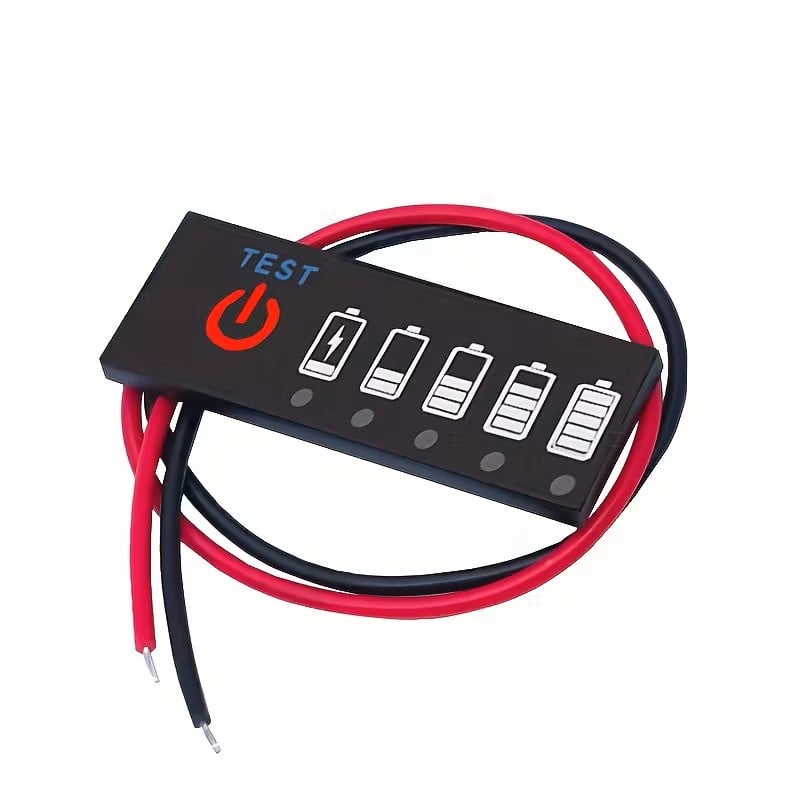

Testerul acumulator / indicatorul nivel baterie litiu 3S este utilizat pentru verificarea rapida a nivelului aproximativ de incarcare al unui pachet de acumulatori litiu cu 3 celule in serie. Este potrivit pentru baterii 3S, acumulatori 18650, echipamente portabile, proiecte DIY si aplicatii electronice unde este necesara o indicare simpla a starii bateriei.

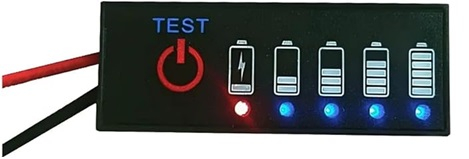

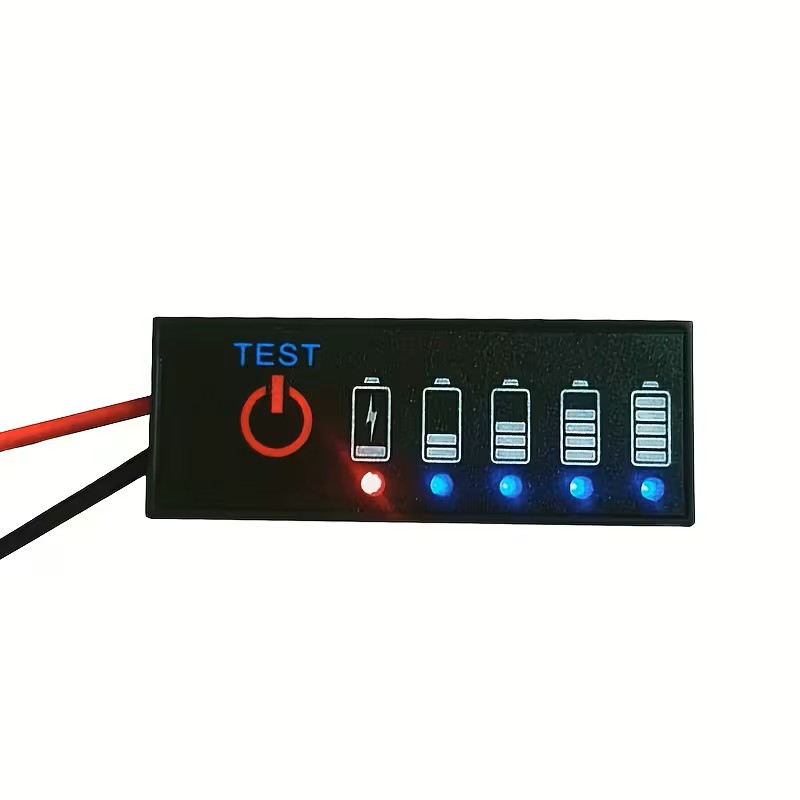

Modulul afiseaza nivelul de incarcare prin 4 LED-uri, corespunzatoare treptelor de 25%, 50%, 75% si 100%. Afisarea se activeaza prin apasarea butonului TEST, iar dupa eliberarea butonului LED-urile se sting, reducand consumul atunci cand indicatorul nu este utilizat.

Conectarea se face direct la bornele pozitiv si negativ ale pachetului de baterii 3S. La apasarea butonului, LED-urile indica nivelul estimativ de incarcare in functie de tensiunea acumulatorului.

Valorile orientative pentru indicarea nivelului sunt:

• 1 LED aprins: aproximativ 25%, in jur de 9.8V
• 2 LED-uri aprinse: aproximativ 50%, in jur de 10.5V
• 3 LED-uri aprinse: aproximativ 75%, in jur de 11.4V
• 4 LED-uri aprinse: aproximativ 100%, in jur de 12.2V

Valorile sunt aproximative si pot varia in functie de tipul celulelor, starea acumulatorului si conditiile de utilizare.

Specificatii tehnice:

• Tip produs: tester acumulator / indicator nivel baterie
• Compatibilitate: baterii litiu 3S
• Domeniu tensiune: 7.8-12.6V
• Afisaj: 4 LED-uri
• Trepte indicare nivel: 25%, 50%, 75%, 100%
• Tensiuni orientative indicare: 9.8V, 10.5V, 11.4V, 12.2V
• Eroare admisa: ±2%
• Curent de lucru: 15mA

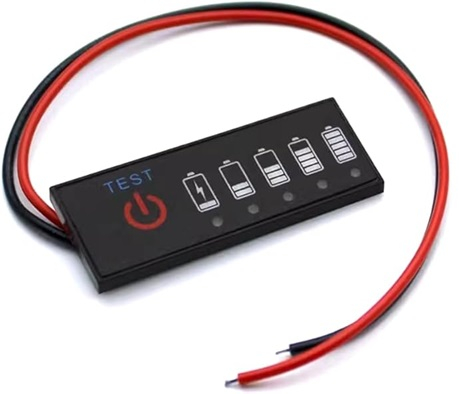

• Lungime cablu: aprox. 15cm
• Temperatura de lucru: -10°C pana la 60°C

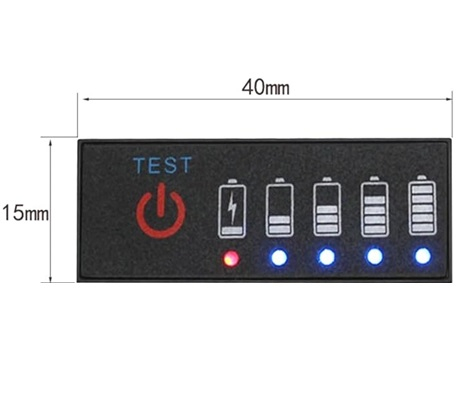

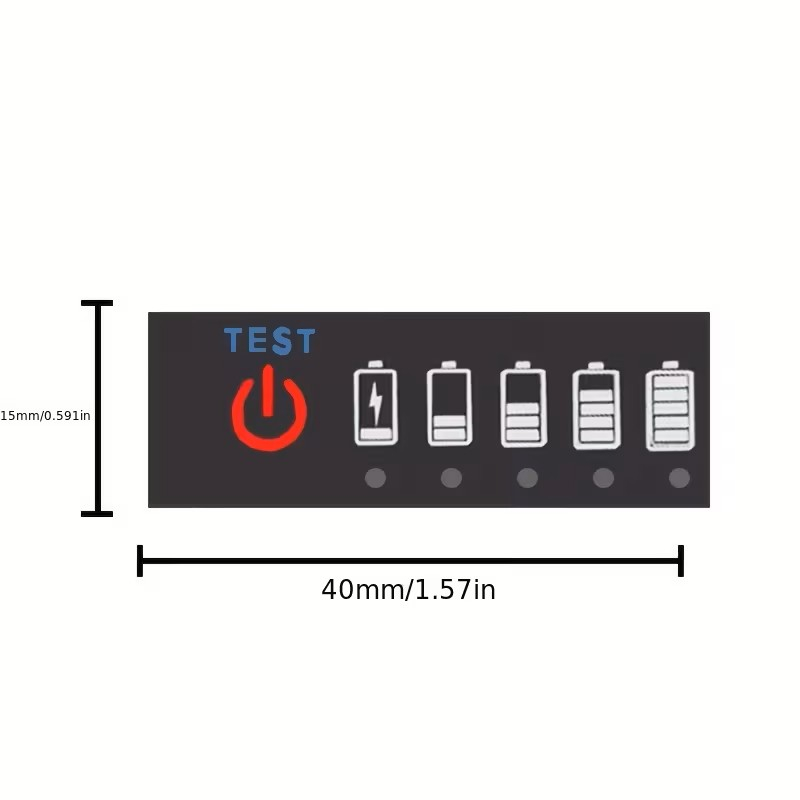

• Dimensiuni: 40x15x3mm
• Activare afisaj: buton TEST
• Mod standby: fara consum semnificativ dupa eliberarea butonului
• Protectie la polaritate inversa: nu este specificata

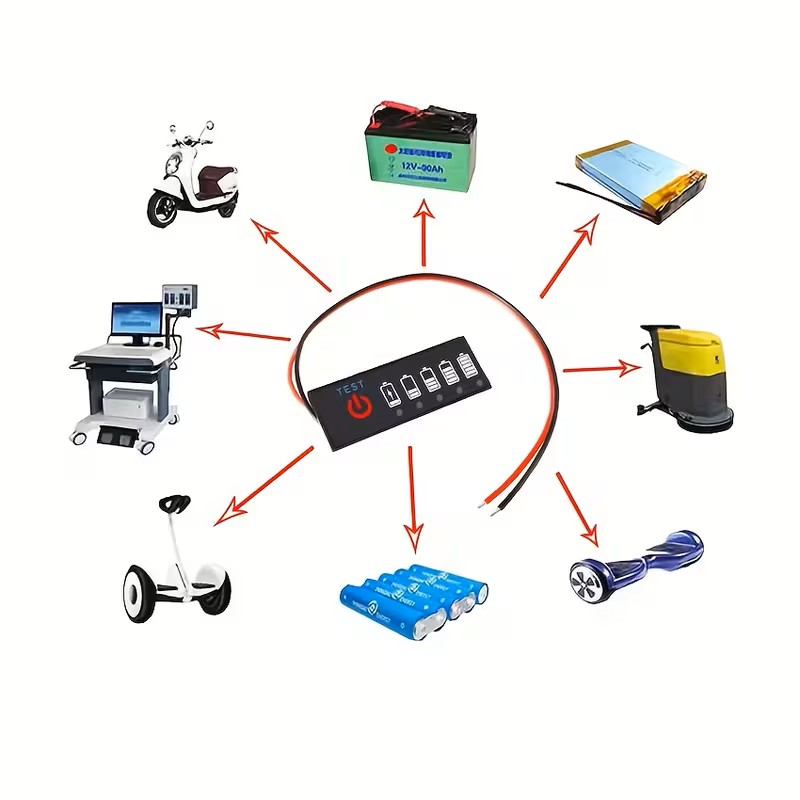

• Aplicatii recomandate: acumulatori 18650 3S, baterii litiu 3S, proiecte DIY, echipamente portabile, module electronice
• Cantitate: 1 bucata

Instructiuni de montaj / utilizare:

• Verificati compatibilitatea cu pachetul de acumulatori: acest model este pentru baterii litiu 3S, cu tensiune intre 7.8V si 12.6V.

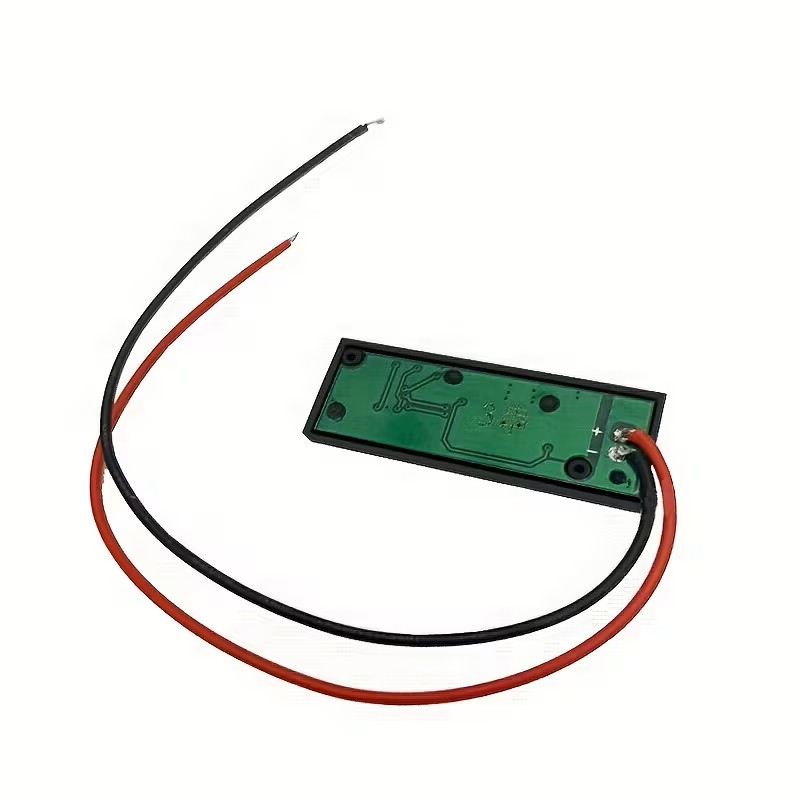

• Conectati firul rosu la borna pozitiva a bateriei si firul negru la borna negativa.
• Respectati polaritatea la conectare; conectarea inversa poate deteriora modulul.
• Apasati butonul TEST pentru aprinderea LED-urilor si verificarea nivelului aproximativ de incarcare.
• Eliberati butonul dupa verificare; afisajul se opreste si modulul nu consuma energie in standby.
• Nu utilizati modulul pentru baterii cu alta configuratie decat 3S, daca tensiunea nu se incadreaza in domeniul specificat.
• Montati indicatorul intr-o zona ferita de umezeala, scurtcircuite si contact accidental cu elemente metalice.
