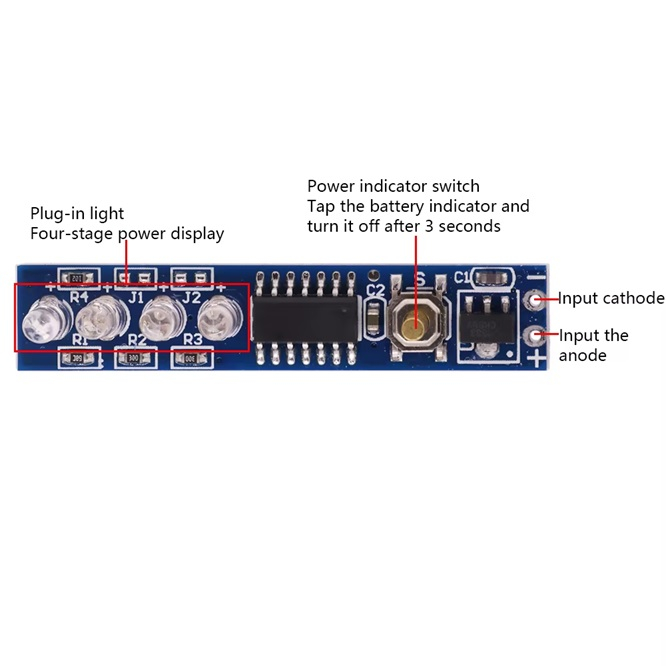

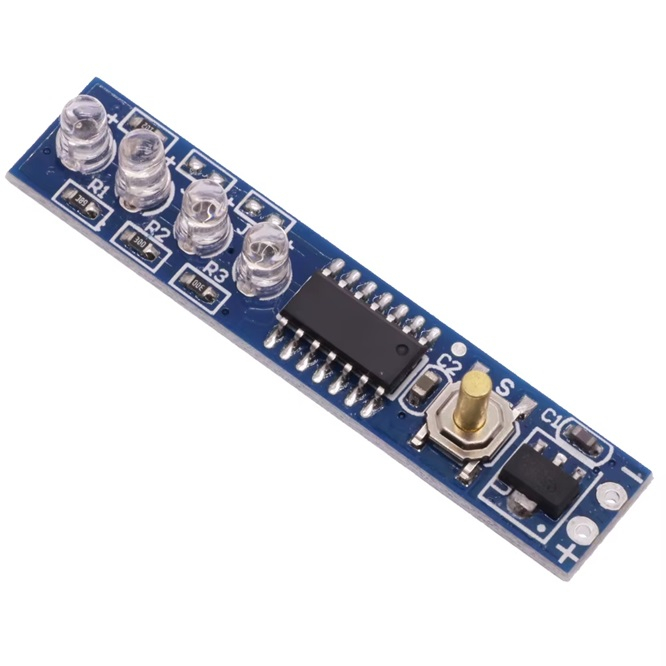

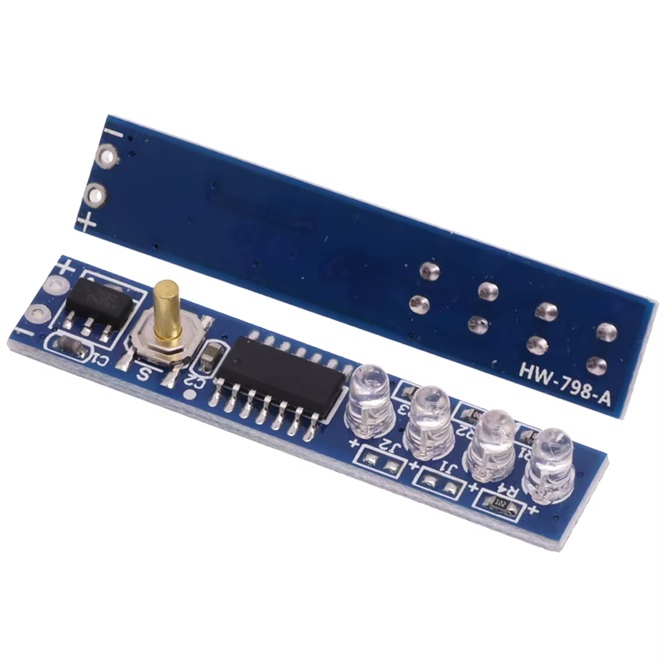

Modulul indicator de nivel pentru acumulatori Li-Ion 4S monitorizeaza tensiunea pachetului de baterii si afiseaza starea aproximativa de incarcare prin intermediul a 4 LED-uri, activate la apasarea unui buton. Este util pentru verificarea rapida a nivelului de energie ramas la roboti, drone, surse portabile si alte montaje electronice alimentate de la 4 celule Li-Ion 18650 legate in serie, fara a fi nevoie de un multimetru.

Consumul in repaus de doar 2-3 microamperi permite conectarea permanenta la pachetul de acumulatori, fara descarcare semnificativa intre verificari. Afisajul se opreste automat la cateva secunde dupa apasarea butonului, economisind energia bateriei monitorizate.

Caracteristici principale:

• Consum foarte redus in repaus, doar 2-3 microamperi.
• Afisaj cu 4 LED-uri si cod de culoare: 1 LED rosu la 25%, 3 LED-uri verzi pentru 50-100%.
• Activare afisaj printr-o simpla apasare de buton, fara mentinere.
• Compatibil cu pachete Li-Ion 4S din 4 celule 18650 in serie.

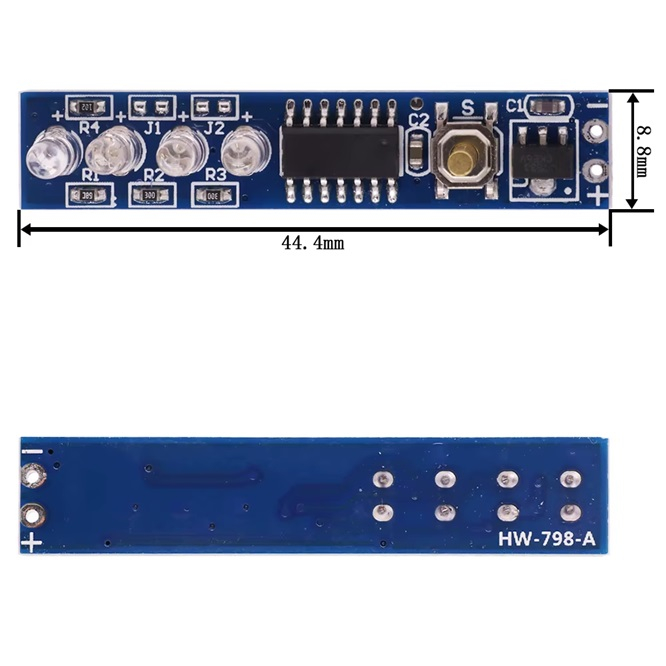

• Dimensiuni compacte, 44.5 x 9 x 7.2mm, usor de integrat in orice montaj.

Specificatii tehnice:

• Configuratie acumulatori: 4S, patru celule Li-Ion in serie
• Interval tensiune afisat (4S): 13.6-16.2V DC
• Numar LED-uri: 4
• Cod culori LED: 1 rosu (25%), 3 verzi (50-100%)
• Consum in repaus: 2-3 microamperi
• Oprire automata afisaj: dupa 3 secunde de la apasarea butonului
• Dimensiuni: 44.5 x 9 x 7.2mm
• Protectie la polaritate inversa: nu

Continut pachet:

• 1 x modul indicator nivel acumulator

Instructiuni de montaj:

1. Se verifica tipul, configuratia 4S si tensiunea pachetului de acumulatori.
2. Cu bateria deconectata, se identifica polaritatea corecta a conexiunilor modulului.
3. Se realizeaza conexiunile la bornele corespunzatoare ale pachetului, respectand polaritatea, si se izoleaza imbinarile.
4. Se fixeaza modulul intr-o pozitie cu butonul si LED-urile accesibile, evitand contactul cu suprafete metalice.
5. Se verifica legaturile inainte de conectarea definitiva la acumulator.

Utilizare:

Se apasa scurt butonul, iar LED-urile indica nivelul aproximativ de incarcare timp de cateva secunde, dupa care afisajul se opreste automat. Nu este necesara mentinerea butonului apasat.

Recomandari si precautii:

• Modulul nu are protectie la polaritate inversa; conectarea gresita poate deteriora modulul.
• Se utilizeaza exclusiv cu pachete 4S; nu se conecteaza la configuratii 2S, 3S sau alte tensiuni.
• Nivelul afisat este orientativ si nu reprezinta o masurare exacta a capacitatii sau tensiunii.
• Modulul nu inlocuieste un BMS si nu intrerupe automat descarcarea bateriei.
• Se evita umezeala si scurtcircuitarea contactelor modulului.

Compatibilitate:

• Pachete de acumulatori Li-Ion/Li-Po 4S, 4 celule 18650 in serie
• Proiecte electronice, robotica, drone, echipamente portabile alimentate din 4S
