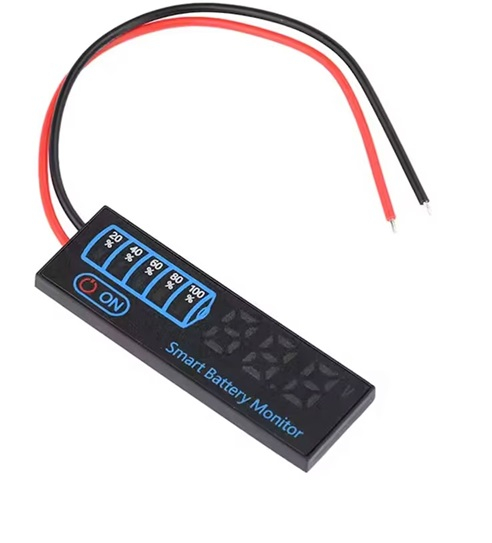

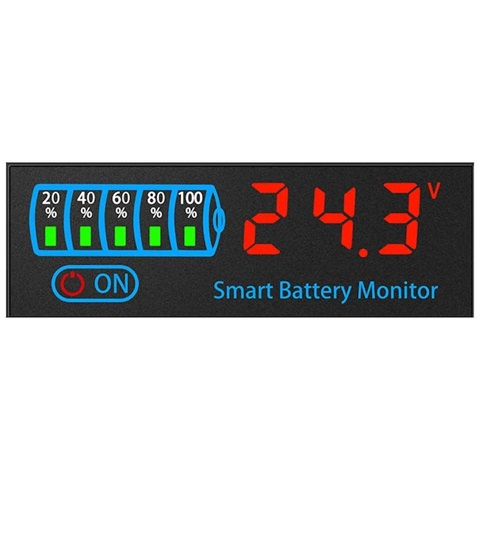

Indicatorul de nivel baterie cu voltmetru permite vizualizarea tensiunii si estimarea starii de incarcare a acumulatorului conectat. Este potrivit pentru echipamente portabile, panouri de monitorizare si montaje electronice, oferind o verificare vizuala a alimentarii.

Specificatii tehnice:

• Interval de masurare a tensiunii: 7-55V DC

• Curent de lucru: ≤20mA

• Afisaj: LED

• Culoare afisaj: rosu

• Compatibilitate Li-Ion: 3S-12S

• Compatibilitate LiFePO4: 3S-14S

• Compatibilitate plumb-acid (Pb), tensiuni nominale: 12V/24V/36V/48V

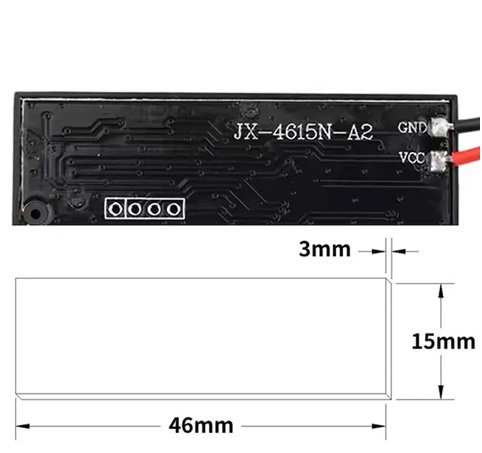

• Dimensiuni: 46x15x3mm

• Greutate: 4g

Continut pachet:

• 1 modul indicator nivel baterie cu voltmetru

Instructiuni de montaj:

1. Se verifica tipul bateriei si tensiunea maxima a pachetului, inclusiv in timpul incarcarii.

2. Cu alimentarea deconectata, se realizeaza legaturile dintre terminalul pozitiv al modulului si borna pozitiva a bateriei, respectiv dintre terminalul negativ si borna negativa.

3. Se fixeaza placa astfel incat partea conductoare sa nu atinga carcasa sau alte componente metalice.

4. Se verifica legaturile si se conecteaza alimentarea.

Utilizare:

Pentru interpretarea nivelului afisat, configuratia indicatorului trebuie sa corespunda chimiei si numarului de celule in serie ale bateriei. Simbolul S desemneaza numarul celulelor conectate in serie.

Recomandari si precautii:

• Nivelul de incarcare estimat din tensiune nu reprezinta o masurare a capacitatii reale sau a starii de sanatate a bateriei.

• Compatibilitatea cu o tensiune nominala nu garanteaza incadrarea in domeniul de masurare pe durata incarcarii; aceasta verificare este necesara inclusiv pentru pachetele plumb-acid.

• Se respecta polaritatea si se evita scurtcircuitarea terminalelor.

• Modulul nu inlocuieste incarcatorul sau circuitul de protectie al acumulatorilor.

• Placa se protejeaza de umezeala.
