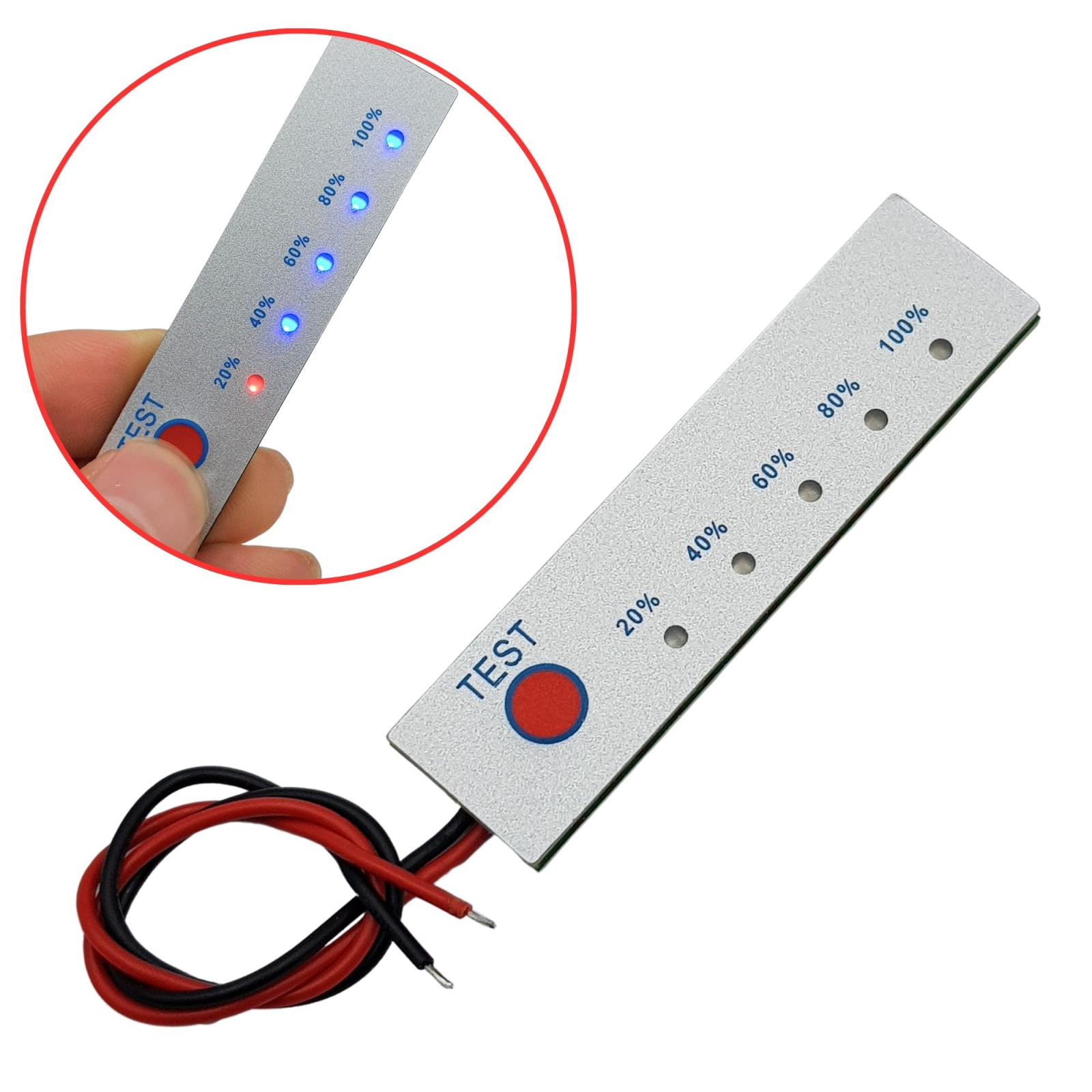

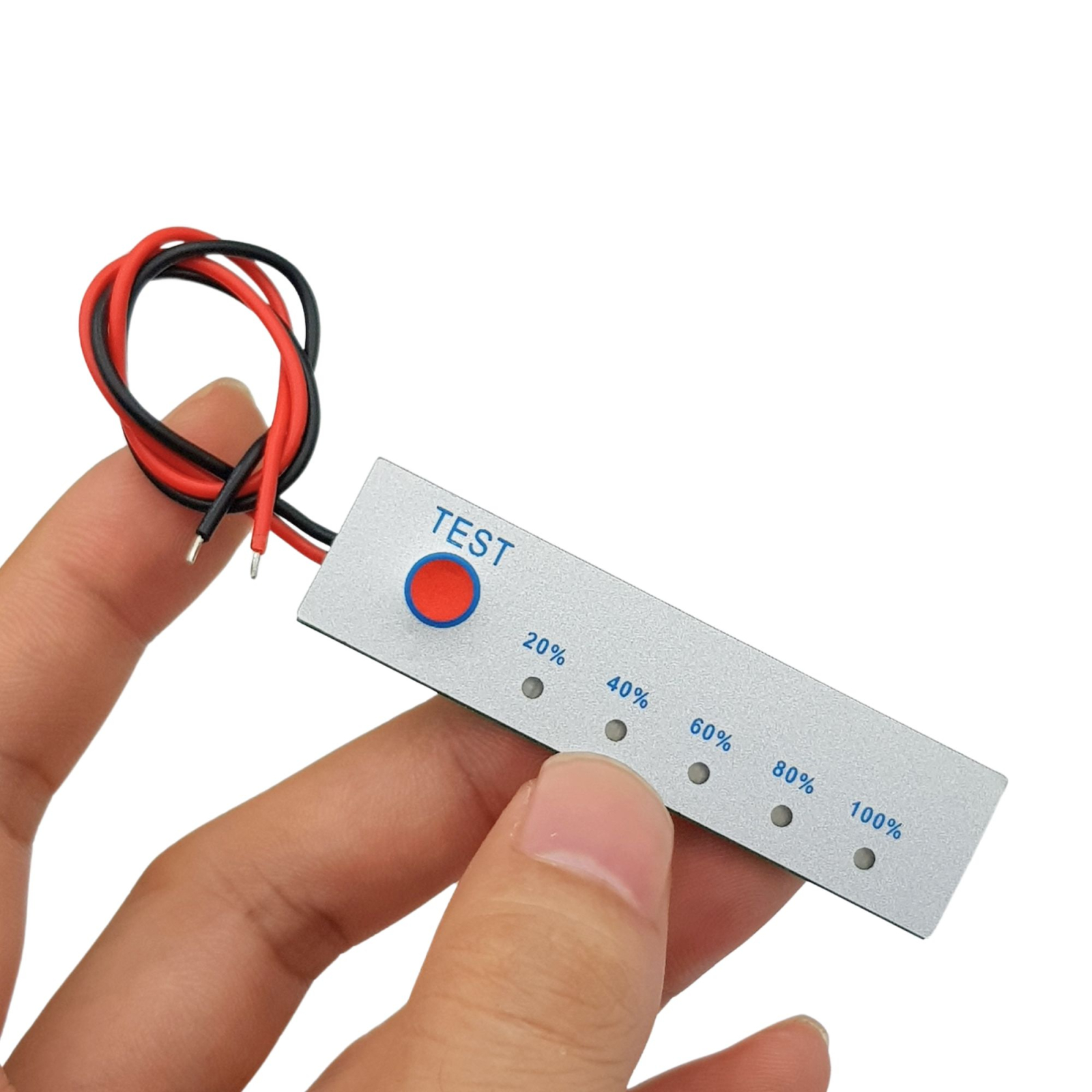

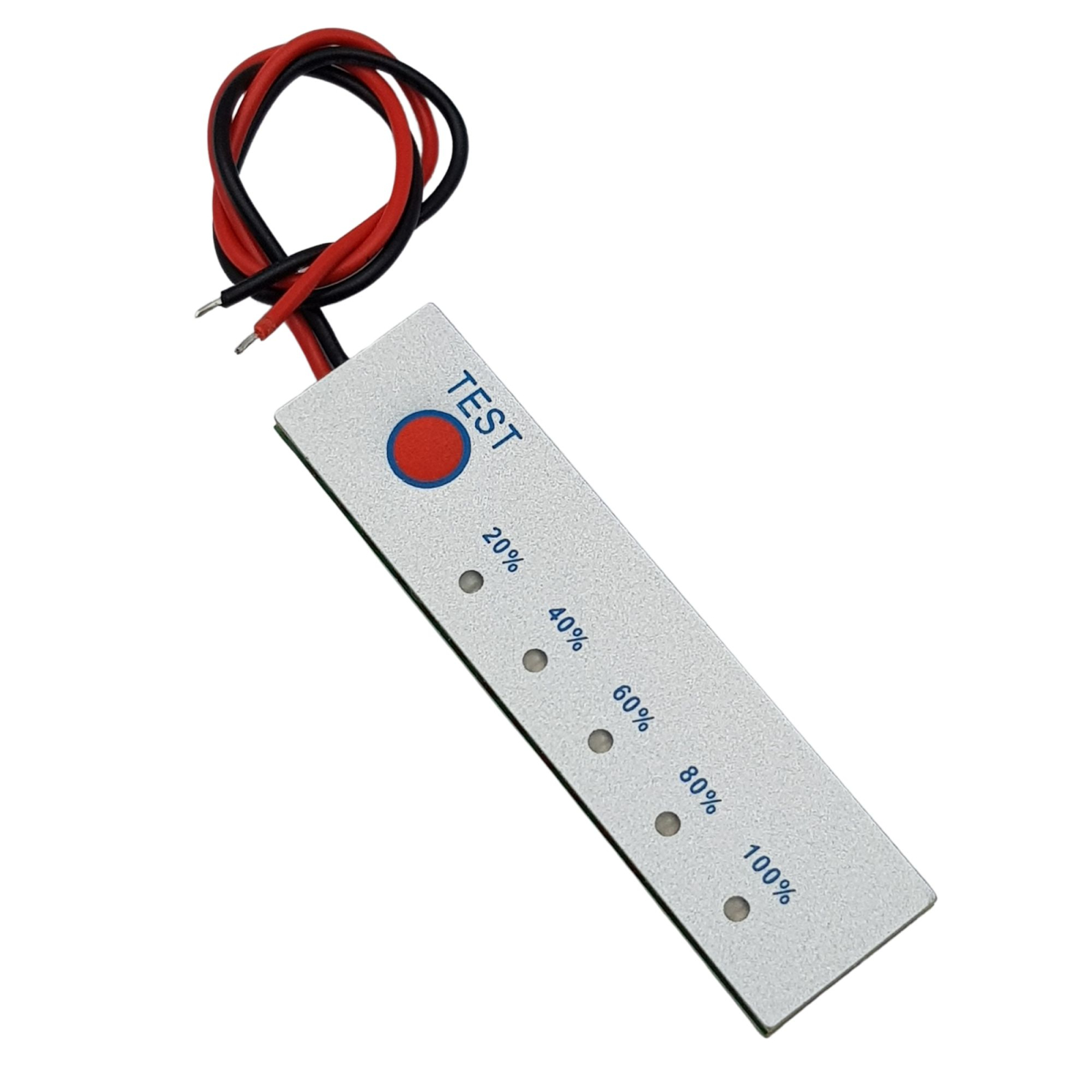

Modulul indicator de nivel pentru acumulatori Li-Ion 4S monitorizeaza tensiunea pachetului de baterii si afiseaza starea aproximativa de incarcare prin intermediul a 5 LED-uri, active doar cat timp este apasat butonul. Designul ultra-subtire permite integrarea usoara in vehicule electrice, sisteme de stocare a energiei, unelte electrice si alte montaje electronice alimentate din 4 celule Li-Ion in serie, fara a fi nevoie de un multimetru.

Modulul este prevazut cu protectie la conectare inversa, reducand riscul de deteriorare in cazul conectarii gresite a terminalelor. Circuitul de afisaj nu consuma curent in repaus - LED-urile se aprind doar la apasarea butonului si se sting imediat la eliberarea acestuia.

Caracteristici principale:

• Afisaj cu 5 LED-uri pentru niveluri de incarcare de la 25% la 100%.
• Protectie la conectare inversa a polaritatii.
• Fara consum in repaus, circuitul se activeaza doar la apasarea butonului.
• Design ultra-subtire, usor de integrat in carcase si proiecte compacte.
• Functionare momentana: LED-urile se sting imediat la eliberarea butonului.

Specificatii tehnice:

• Configuratie acumulatori: 4S, patru celule Li-Ion in serie
• Interval tensiune de operare: 13.2-16.8V DC
• Numar LED-uri: 5
• Curent de lucru: aproximativ 30mA cat timp este apasat butonul
• Consum in repaus: 0mA, circuit deschis cand butonul nu este apasat
• Protectie la polaritate inversa: da
• Eroare masurare: ±2%
• Lungime cablu: 15cm

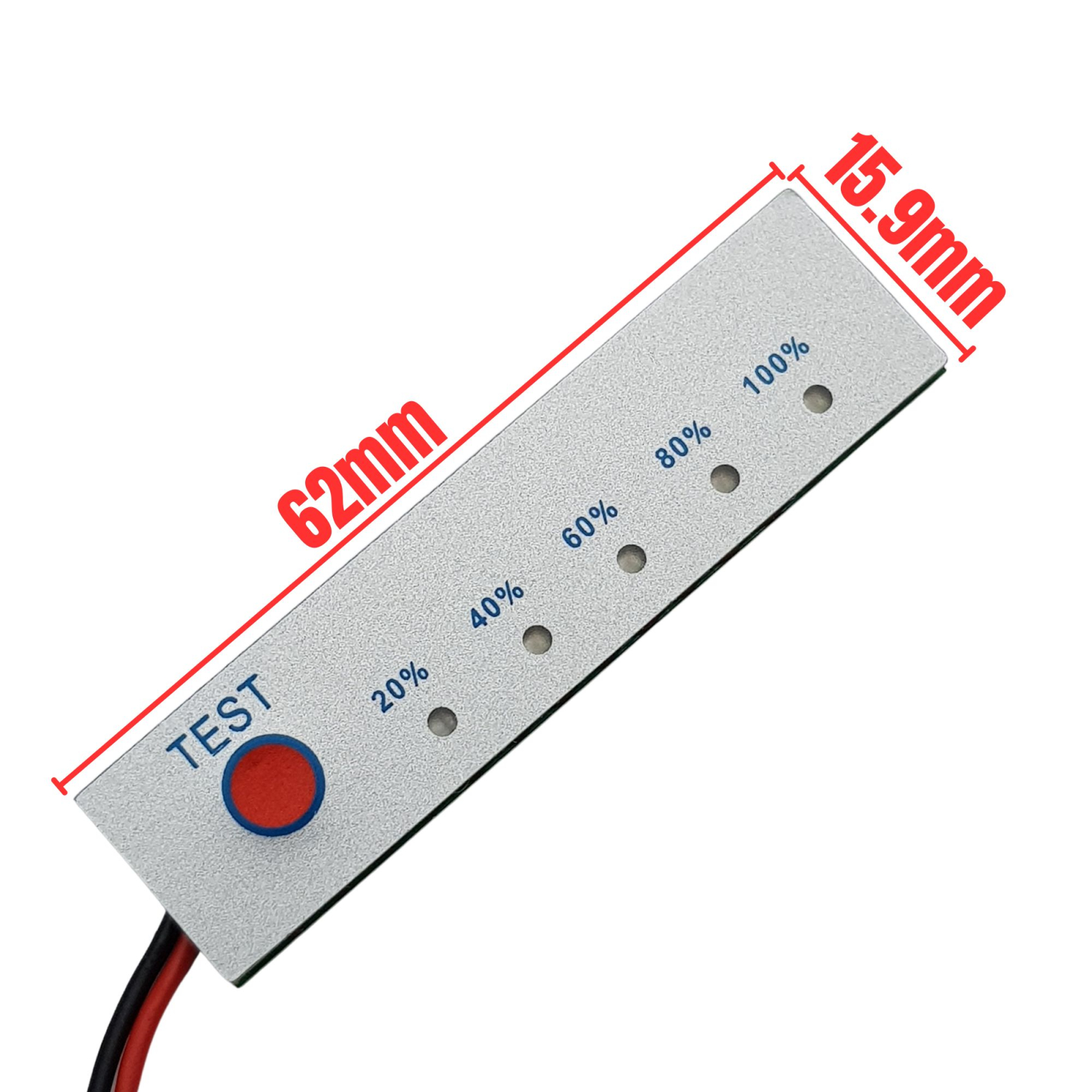

• Dimensiuni: 62 x 15.8 x 2.7mm
• Greutate: 8g

Continut pachet:

• 1 x modul indicator nivel acumulator cu cablu de conectare

Instructiuni de montaj:

1. Se verifica tipul, configuratia 4S si tensiunea pachetului de acumulatori.
2. Cu bateria deconectata, se identifica bornele pozitiva si negativa ale pachetului.
3. Se realizeaza conexiunile la bornele corespunzatoare, beneficiind de protectia la conectare inversa a modulului.
4. Se fixeaza modulul intr-o pozitie cu butonul si LED-urile accesibile, evitand contactul cu suprafete metalice.
5. Se verifica legaturile inainte de utilizare.

Utilizare:

Se apasa si se mentine butonul apasat pentru a citi nivelul de incarcare pe cele 5 LED-uri; la eliberarea butonului, LED-urile se sting imediat. Verificarea se poate face atat in timpul incarcarii, cat si al descarcarii bateriei.

Recomandari si precautii:

• Se utilizeaza exclusiv cu pachete 4S; nu se conecteaza la configuratii 2S, 3S sau alte tensiuni.
• Nivelul afisat este orientativ si nu reprezinta o masurare exacta a capacitatii sau tensiunii.
• Modulul nu inlocuieste un BMS si nu intrerupe automat descarcarea bateriei.
• Se evita umezeala si scurtcircuitarea contactelor modulului.

Compatibilitate:

• Pachete de acumulatori Li-Ion/Li-Po 4S
• Vehicule electrice, sisteme de stocare a energiei, unelte electrice, proiecte electronice si robotica
