Indicatorul de nivel pentru acumulatori Li-Ion estimeaza starea de incarcare a pachetului pe baza tensiunii si o prezinta printr-un afisaj LED cu patru segmente. Este potrivit pentru montaje cu acumulatori 18650, echipamente portabile si prototipuri, oferind o verificare vizuala a alimentarii.

Specificatii tehnice:

• Configuratii acceptate: 1S-8S

• Domeniu de tensiune: 3-34V DC

• Curent de lucru: 5mA

• Culoare segmente indicator: albastru

• Temperatura de operare: -20°C pana la +50°C

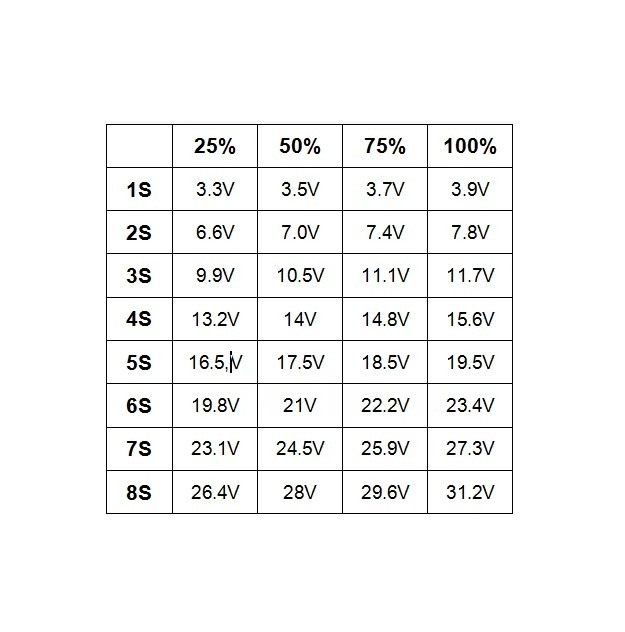

• Prag de aprindere pentru primul segment: tensiune pachet >N×3.3V

• Prag de aprindere pentru al doilea segment: tensiune pachet >N×3.5V

• Prag de aprindere pentru al treilea segment: tensiune pachet >N×3.7V

• Prag de aprindere pentru al patrulea segment: tensiune pachet >N×3.9V

N reprezinta numarul grupurilor de celule conectate in serie, corespunzator configuratiei selectate.

Continut pachet:

• 1 modul indicator nivel acumulator

Instructiuni de montaj:

1. Se identifica numarul grupurilor de celule conectate in serie din pachet.

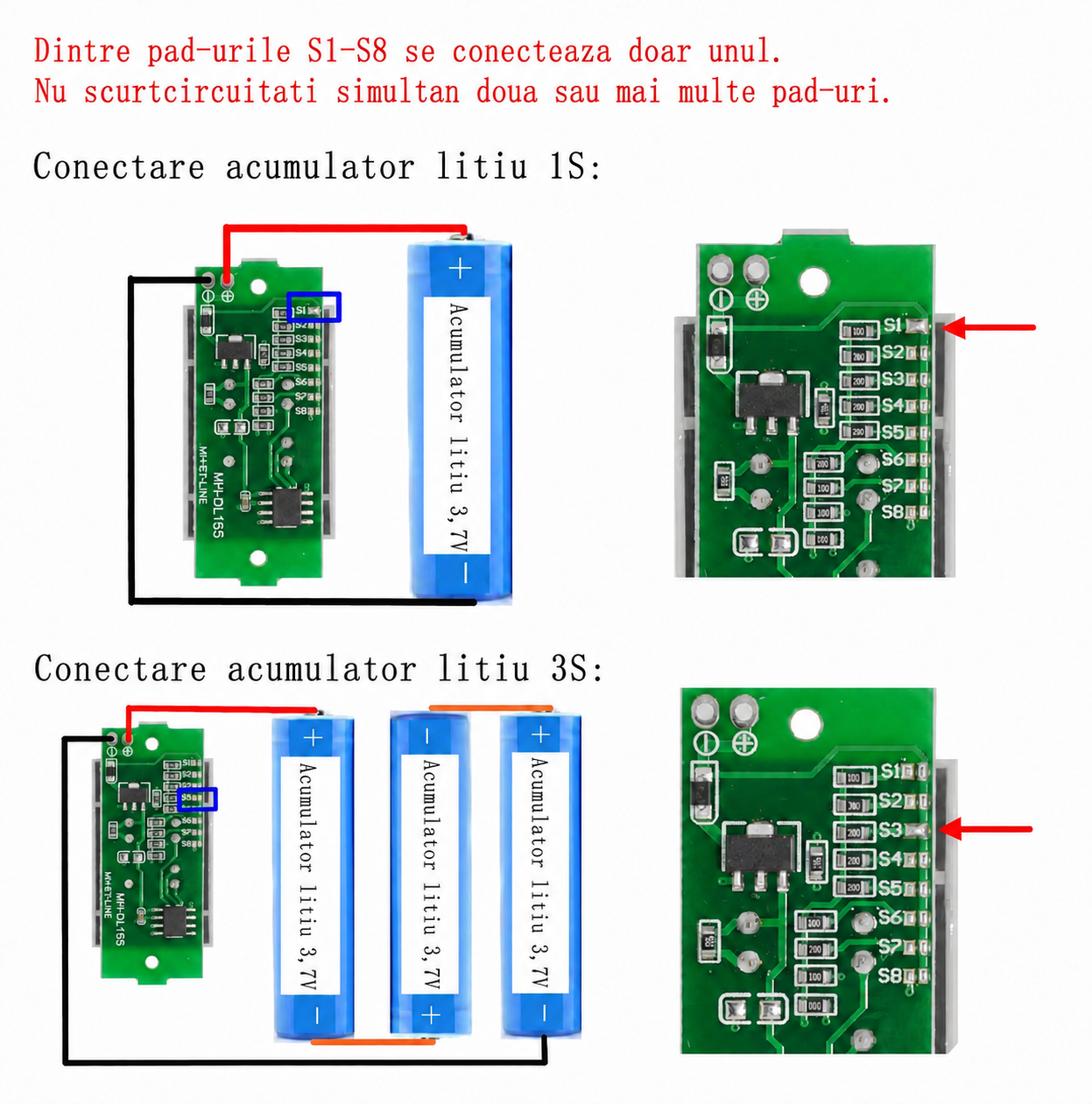

2. Modulul este livrat setat pe 1S; pentru alta configuratie, cu placa deconectata de la baterie, se indeparteaza puntea de cositor de la S1 si se realizeaza puntea corespunzatoare configuratiei dorite.

3. Se verifica existenta unei singure punti de selectie si absenta scurtcircuitelor intre padurile alaturate.

4. Se conecteaza terminalul pozitiv al indicatorului la borna pozitiva a pachetului si terminalul negativ la borna negativa.

5. Se fixeaza placa astfel incat contactele si lipiturile sa nu atinga obiecte metalice.

Utilizare:

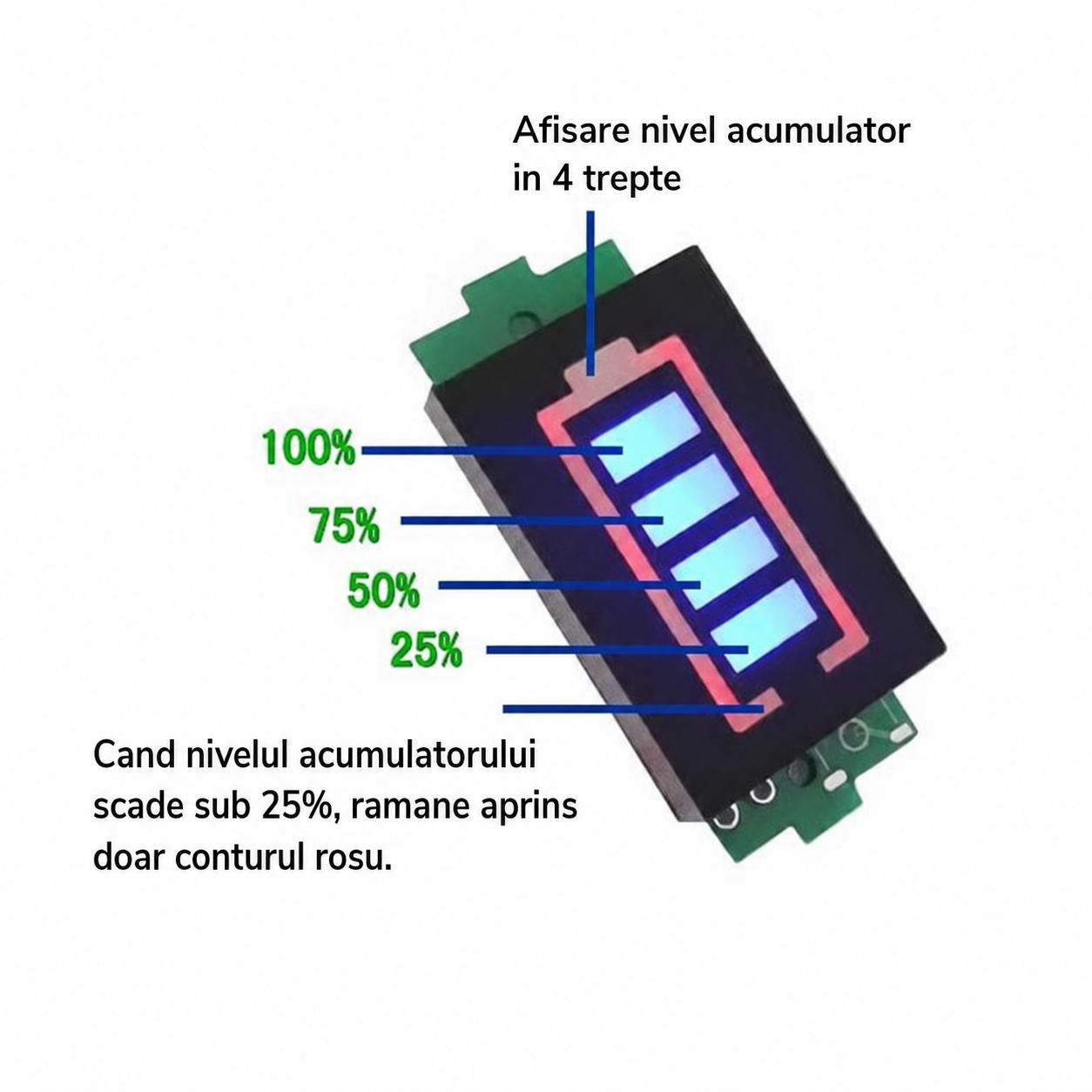

Segmentele se aprind succesiv pe masura ce tensiunea depaseste pragurile configuratiei selectate. Sub primul prag, toate segmentele de nivel raman stinse.

Recomandari si precautii:

• Indicarea este orientativa: modulul nu masoara capacitatea reala in mAh, iar toate segmentele aprinse nu confirma terminarea incarcarii.

• Masurarea tensiunii totale nu permite verificarea individuala a celulelor sau detectarea dezechilibrului dintre acestea.

• Indicatorul nu inlocuieste un BMS si nu intrerupe automat descarcarea.

• Se respecta polaritatea si domeniul de tensiune, inclusiv cand pachetul este complet incarcat.

• Placa se protejeaza de umezeala.
