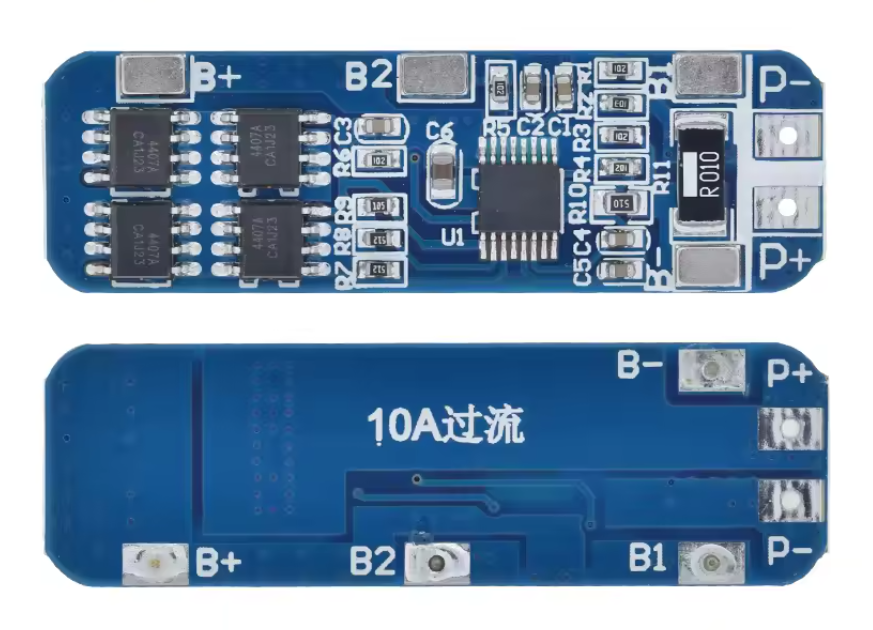

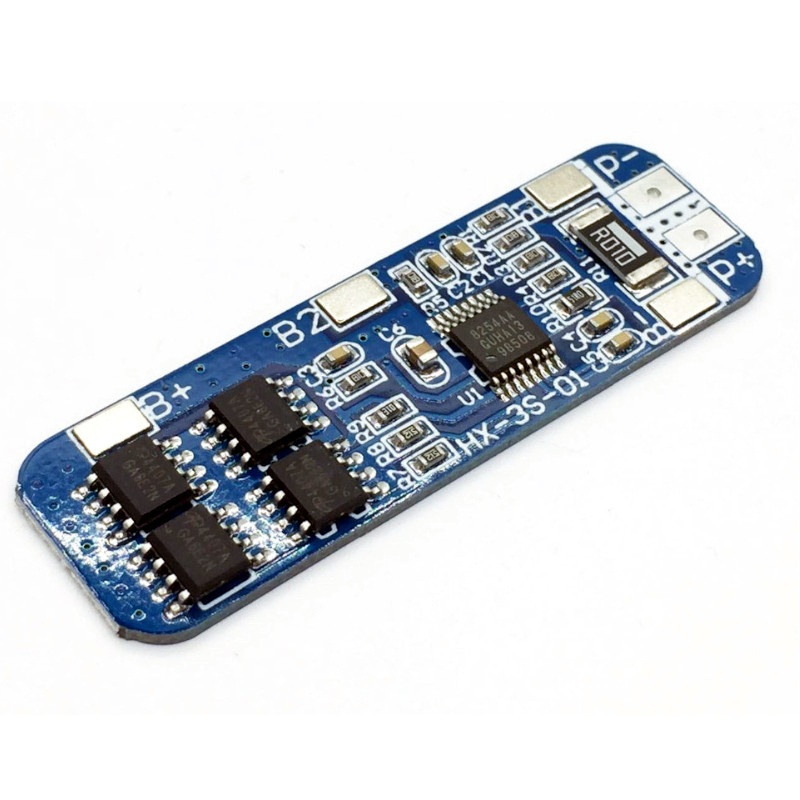

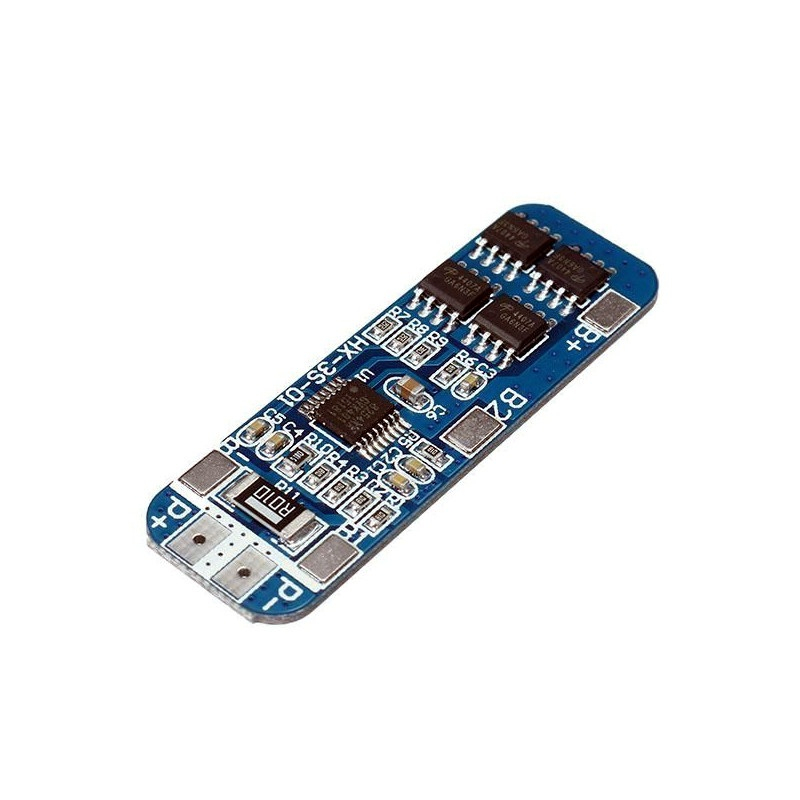

Acest BMS 3S fara balansare protejeaza pachetele formate din trei celule Li-ion conectate in serie impotriva supraincarcarii, descarcarii excesive, supracurentului si scurtcircuitului. Varianta cu PCB albastru este destinata echipamentelor alimentate la 12V si functioneaza normal la 5–8A, protectia la supracurent fiind configurata pentru aproximativ 10A.

Specificatii tehnice:

• Configuratie baterie: 3S

• Tip baterie: Li-ion 18650

• Tensiune nominala celula: 3.6V–3.7V

• Tensiune de incarcare: 12.6V

• Curent normal de lucru: 5–8A

• Prag de protectie la supracurent: aproximativ 10A

• Tensiune de protectie la supraincarcare: 4.25–4.35V ±0.05V pe celula

• Tensiune de protectie la descarcare excesiva: 2.3–3.0V ±0.05V pe celula

• Curent de repaus: sub 6µA

• Rezistenta interna: sub 60mΩ

• Temperatura de functionare: -40–+50°C

• Temperatura de depozitare: -40–+80°C

• Durata de viata: peste 30000h

• Protectii: supraincarcare, descarcare excesiva, supracurent si scurtcircuit

• Functie de balansare: nu

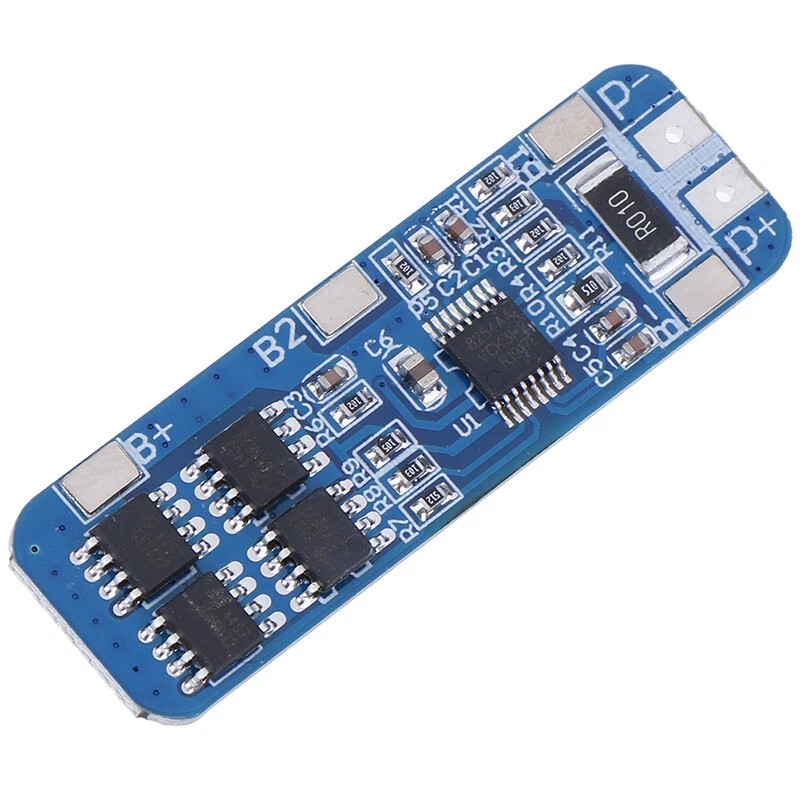

• Culoare PCB: albastru

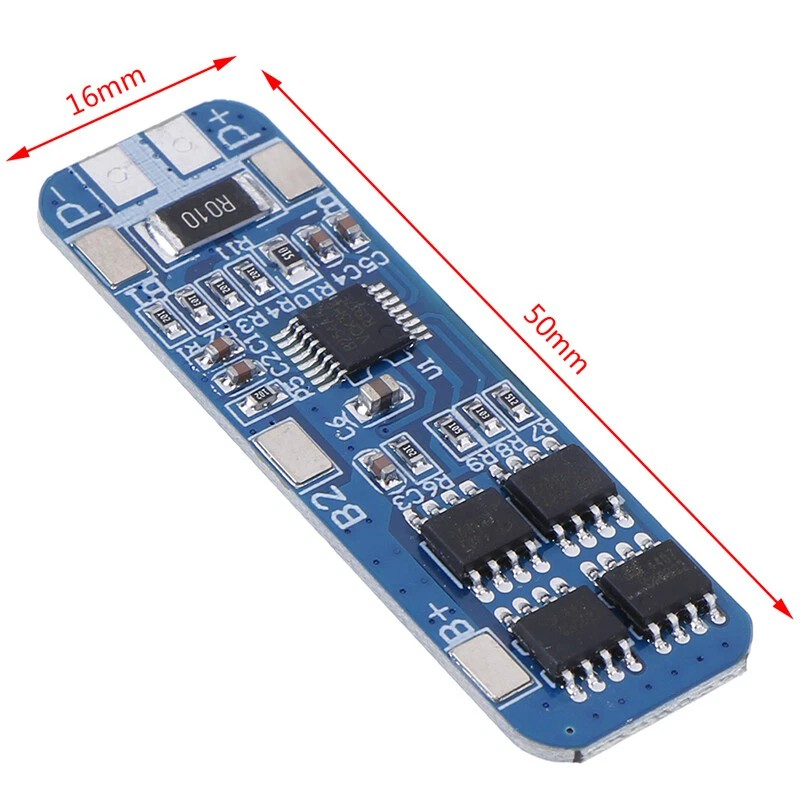

• Dimensiuni: 50x16x1mm

Continut pachet:

• 1 x BMS 3S fara balansare pentru baterii Li-ion

Instructiuni de montaj:

1. Se utilizeaza trei celule sau trei grupuri de celule Li-ion conectate in serie.

2. Inaintea montajului se verifica tensiunile, capacitatile si rezistentele interne ale celulelor.

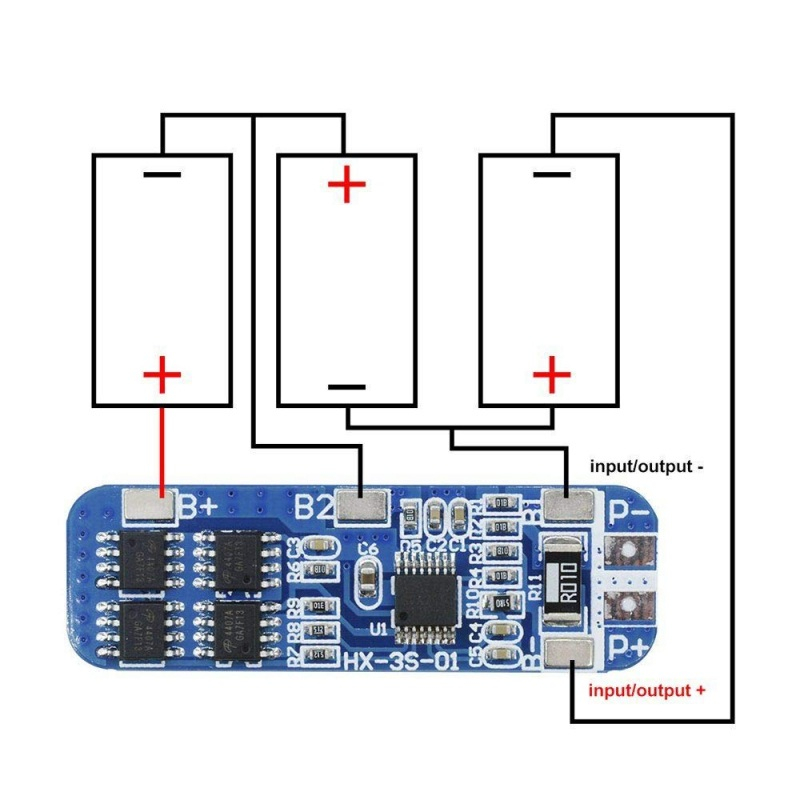

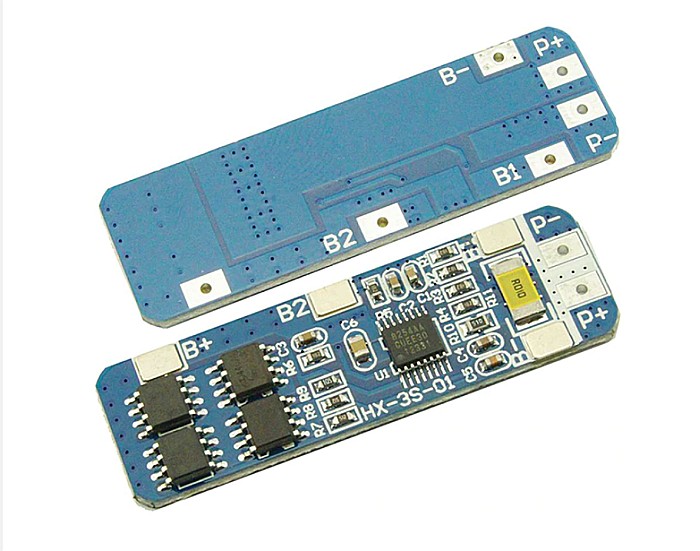

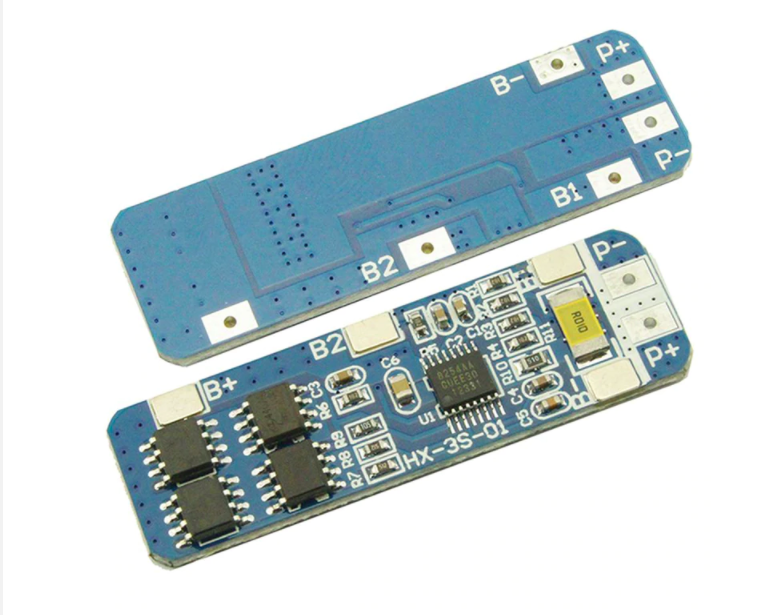

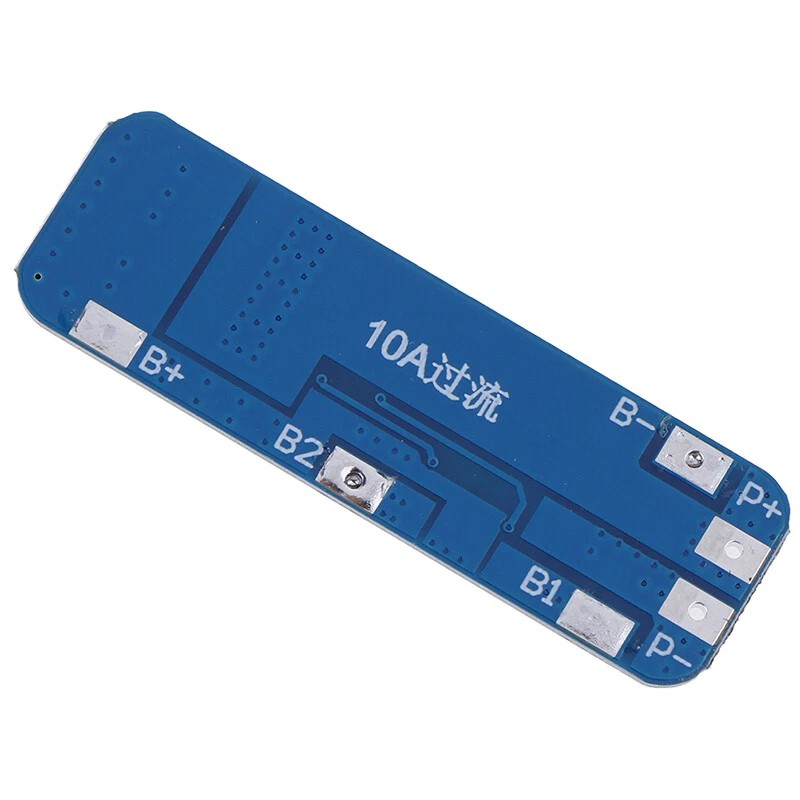

3. Conexiunile se realizeaza strict conform marcajelor imprimate pe placa si schemei corespunzatoare modulului.

4. Polaritatea si continuitatea cablajului se verifica inainte de conectarea incarcatorului sau a consumatorului.

5. Interconectarea celulelor se realizeaza prin sudura in puncte, cu platbanda si conductoare dimensionate pentru curentul aplicatiei.

Utilizare:

Dupa verificarea montajului, pachetul se conecteaza la un incarcator CC/CV dedicat configuratiilor Li-ion 3S. Modulul asigura protectia electrica a acumulatorilor, dar nu regleaza tensiunea sau curentul de incarcare.

Recomandari si precautii:

• Valoarea de 10A reprezinta pragul aproximativ al protectiei la supracurent, nu curentul continuu recomandat.

• Pentru functionare continua, curentul consumatorului trebuie mentinut in intervalul de 5–8A.

• Celulele trebuie sa poata furniza curentul solicitat fara incalzire excesiva.

• Celulele utilizate in acelasi pachet trebuie sa aiba capacitati, tensiuni si rezistente interne cat mai apropiate.

• Pentru sarcini ridicate trebuie asigurate conexiuni cu rezistenta redusa si o racire corespunzatoare.

• Inversarea polaritatii, conectarea gresita sau scurtcircuitarea bornelor pot deteriora modulul si acumulatorii.

Compatibilitate:

• Pachete formate din trei celule sau grupuri Li-ion conectate in serie

• Celule Li-ion 18650 cu tensiunea nominala de 3.6V sau 3.7V

• Echipamente din clasa de tensiune 12V alimentate din pachete Li-ion 3S

• Incarcatoare CC/CV pentru pachete Li-ion 3S

Modulul nu este compatibil cu celulele LiFePO4 si nu realizeaza balansarea automata a celulelor.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.

• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.

• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.

• Modulele necesită răcire adecvată în funcție de curentul utilizat.

• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
