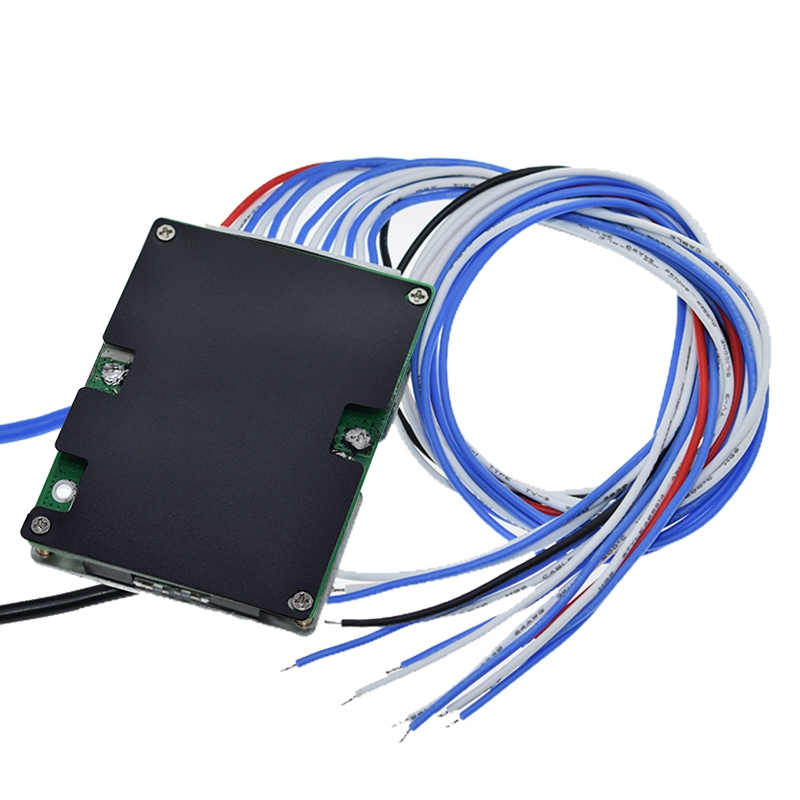

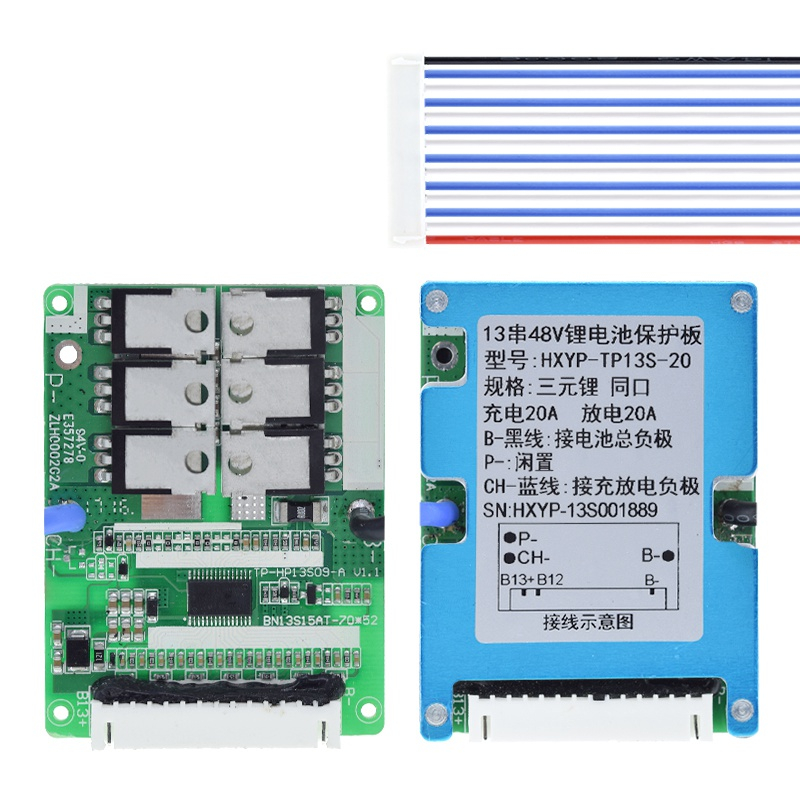

Modulul BMS 13S 20A cu balansare este o placa de protectie pentru pachete formate din treisprezece celule sau grupe de celule Li-ion conectate in serie. Prin constructia cu port comun, radiator si cabluri incluse, este potrivit pentru acumulatorii utilizati in trotinete electrice, biciclete electrice si echipamente portabile alimentate la 48V.

Specificatii tehnice:

• Tip produs: BMS cu protectie si balansare;

• Configuratie acumulator: 13S;

• Tip acumulator: Li-ion / litiu ternar;

• Tensiune nominala per celula: 3.6V-3.7V;

• Tensiune nominala pachet: 48V;

• Tensiune limita de incarcare: 54.6V;

• Curent continuu de descarcare: 20A ±2A;

• Prag de protectie la supracurent pentru descarcare: 45A ±2A;

• Curent continuu de incarcare: 20A ±2A;

• Prag de protectie la supracurent pentru incarcare: 45A ±2A;

• Tensiune de detectie a supraincarcarii: 4.19V ±0.05V/celula;

• Tensiune de recuperare dupa supraincarcare: 4.09V ±0.05V/celula;

• Tensiune de detectie a supradescarcarii: 2.59V ±0.05V/celula;

• Tensiune de recuperare dupa supradescarcare: 2.97V ±0.05V/celula;

• Functie de balansare: da;

• Configuratie port: port comun;

• Disipare termica: radiator din aluminiu;

• Lungime cabluri: aproximativ 40cm;

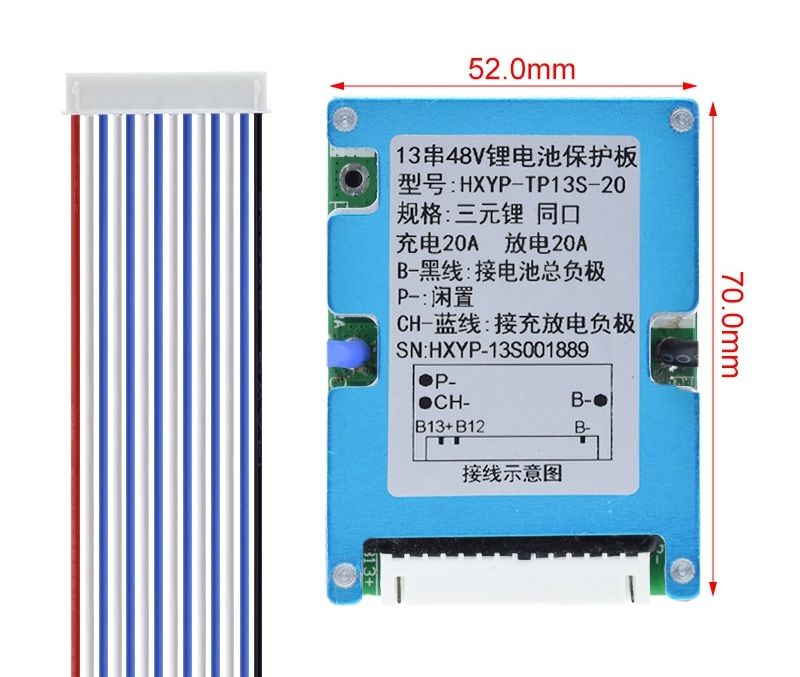

• Dimensiuni: 70x52x8.5mm;

• Greutate cu cabluri: 78.9g.

Continut pachet:

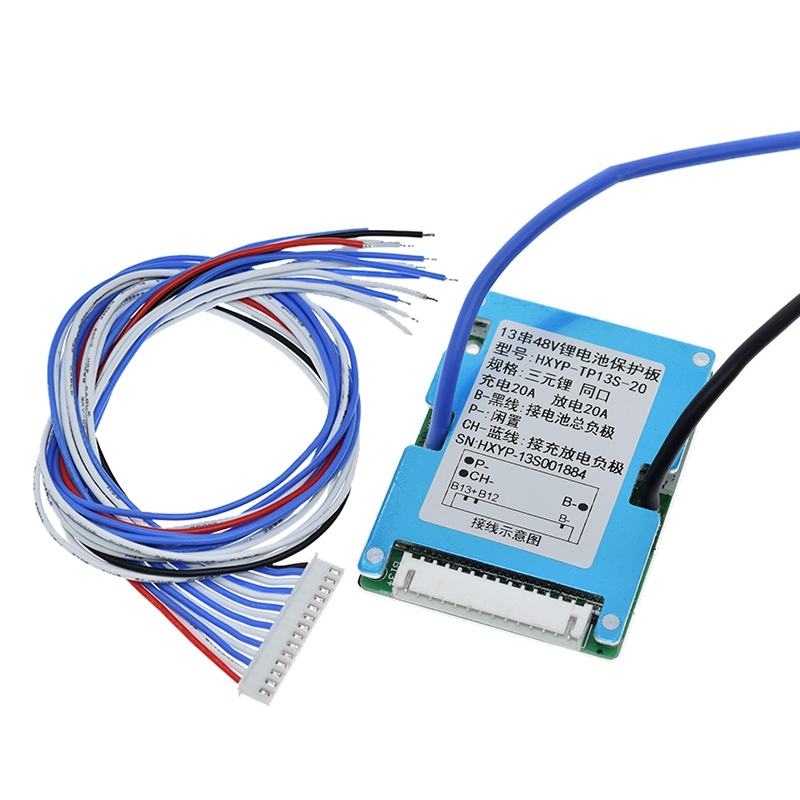

• 1 x placa BMS 13S 20A cu radiator;

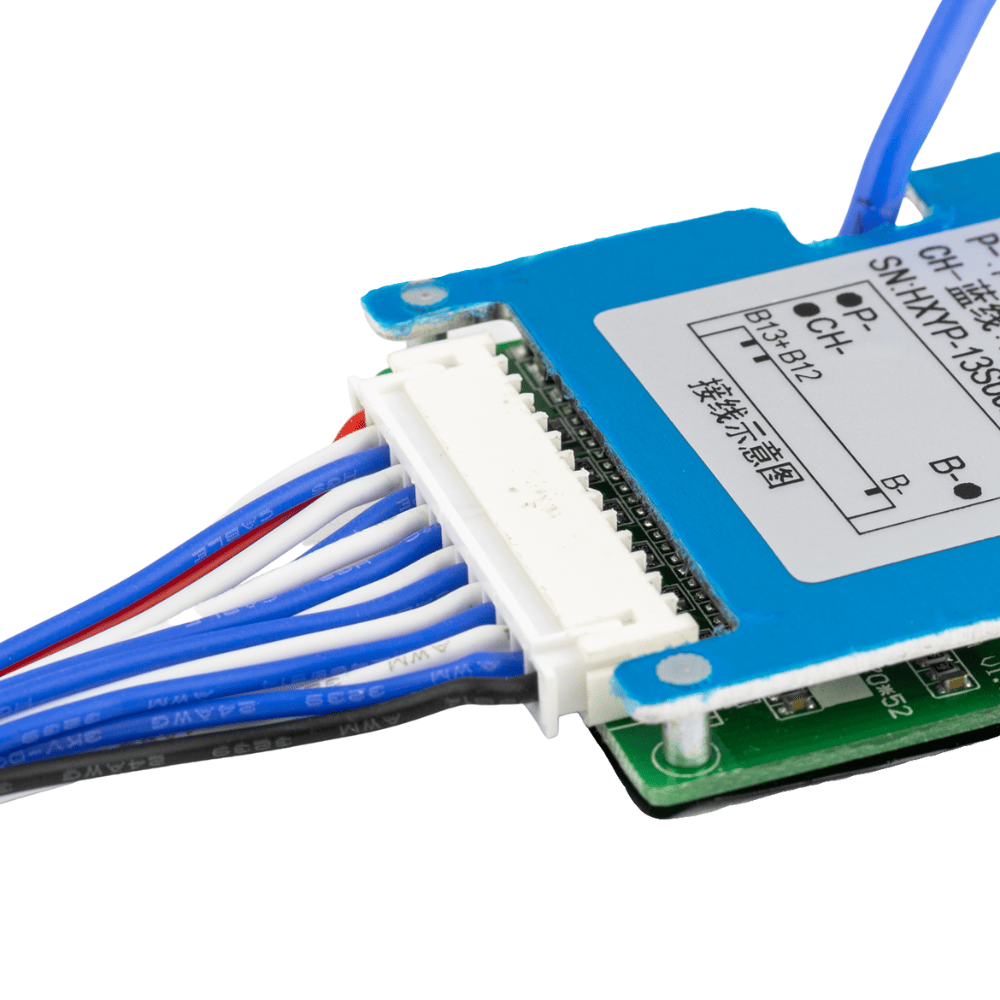

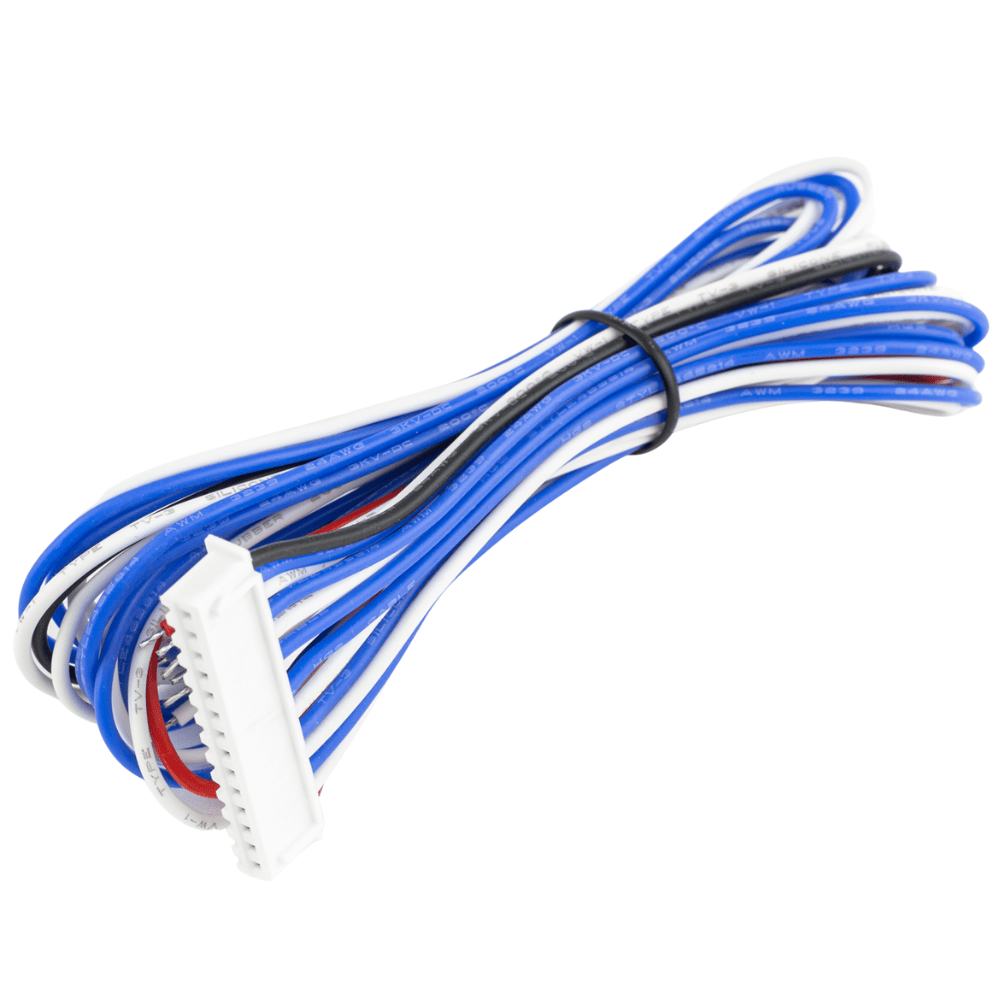

• 1 x set cabluri pentru monitorizarea celulelor;

• conductori de putere preinstalati.

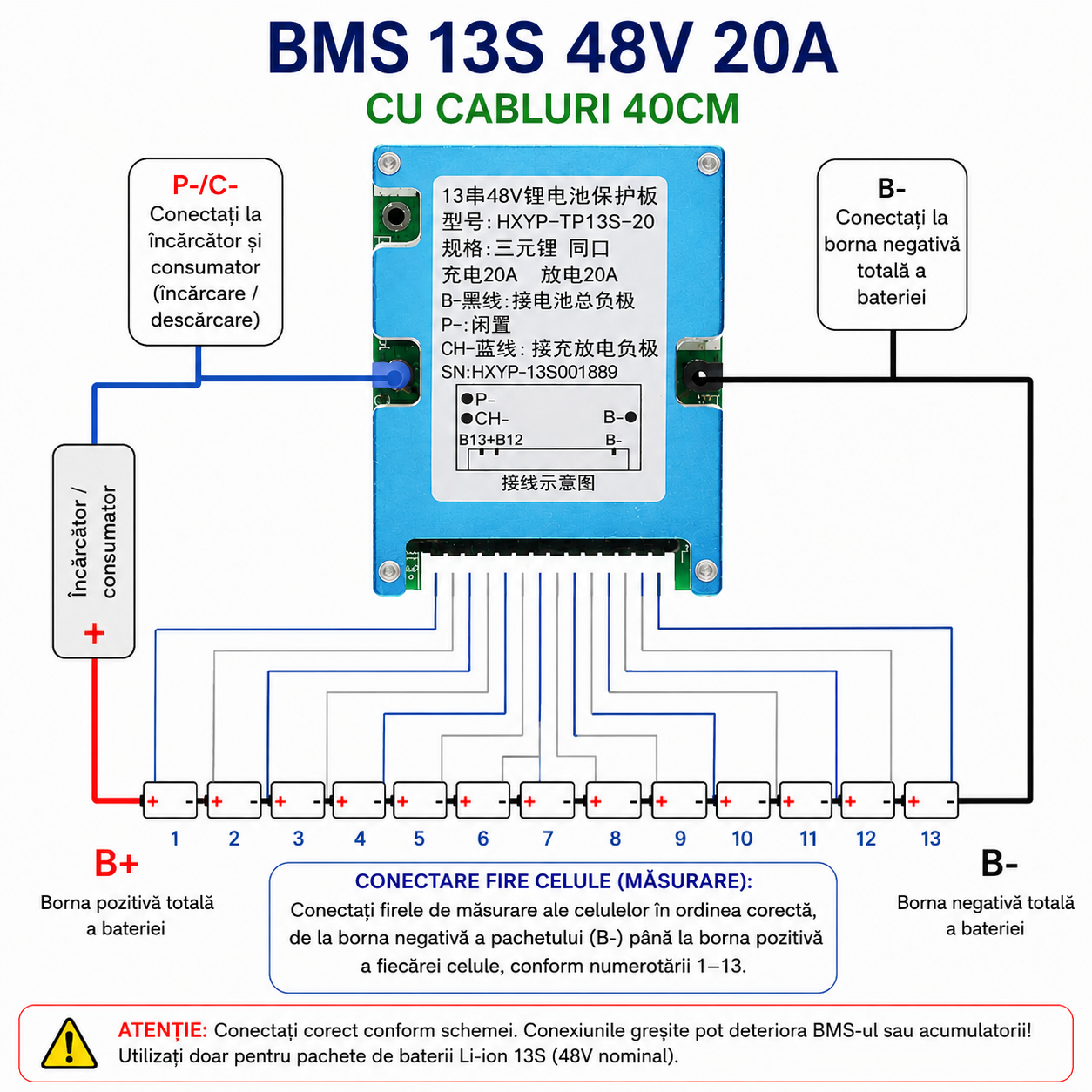

Instructiuni de montaj:

1. Pachetul se realizeaza din treisprezece celule sau treisprezece grupe de celule Li-ion conectate in serie.

2. Grupele se numeroteaza incepand de la capatul negativ al pachetului si se verifica individual inaintea conectarii.

3. Mufa cablului de monitorizare se mentine deconectata de la placa in timpul realizarii legaturilor catre celule.

4. Firul corespunzator terminalului B- se conecteaza la negativul general al pachetului.

5. Firele intermediare se conecteaza succesiv la jonctiunile dintre grupele de celule, in ordinea crescatoare a tensiunilor.

6. Ultimul fir se conecteaza la pozitivul general al pachetului.

7. Se verifica folosind un multimetru cresterea progresiva a tensiunii pe fiecare fir al cablului.

8. Conductorul principal B- se conecteaza la negativul acumulatorului.

9. Conductorul P-/CH- reprezinta negativul comun pentru consumator si incarcator.

10. Pozitivul consumatorului si al incarcatorului se conecteaza la pozitivul general al pachetului, conform schemei placii.

11. Mufa de monitorizare se introduce in placa numai dupa verificarea ordinii, polaritatii si tensiunilor.

12. Placa si conexiunile se fixeaza si se izoleaza impotriva contactului cu obiecte conductoare.

Utilizare:

Pachetul se incarca folosind un incarcator CC/CV dedicat acumulatorilor Li-ion 13S, cu tensiune finala de 54.6V. Placa BMS monitorizeaza si protejeaza acumulatorul, dar nu inlocuieste incarcatorul si nu realizeaza conversia sau reglarea tensiunii de alimentare.

Recomandari si precautii:

• Modulul se utilizeaza exclusiv cu pachete Li-ion 13S.

• Nu se depasesc limitele curentului continuu de incarcare si descarcare.

• Firele de monitorizare se conecteaza numai in ordinea corecta, de la negativul general catre pozitivul general.

• Mufa cablului nu se introduce in placa inaintea verificarii tuturor tensiunilor intermediare.

• Conectarea sau deconectarea cablurilor sub sarcina trebuie evitata.

• Radiatorul trebuie sa beneficieze de ventilatie suficienta si nu trebuie acoperit cu materiale care impiedica disiparea termica.

• Nu se utilizeaza celule deteriorate, umflate, supraincalzite sau cu diferente mari de capacitate si rezistenta interna.

• Placa trebuie protejata impotriva umezelii, socurilor mecanice si scurtcircuitelor.

Compatibilitate:

• Pachete Li-ion formate din treisprezece celule sau grupe conectate in serie;

• Celule Li-ion 18650 si 21700 cu tensiune nominala de 3.6V-3.7V;

• Acumulatori pentru trotinete electrice, biciclete electrice si sisteme portabile de alimentare;

• Nu este compatibil cu acumulatori LiFePO4, plumb-acid sau configuratii diferite de 13S.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
