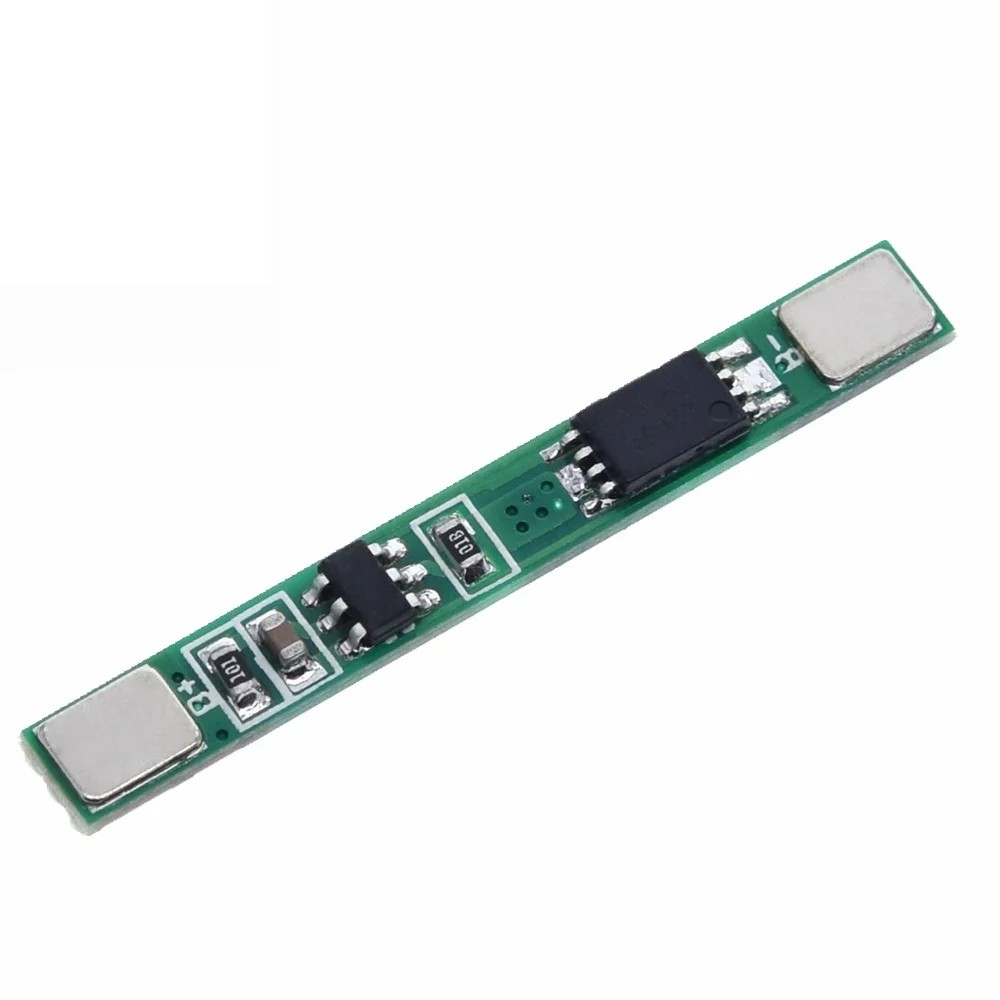

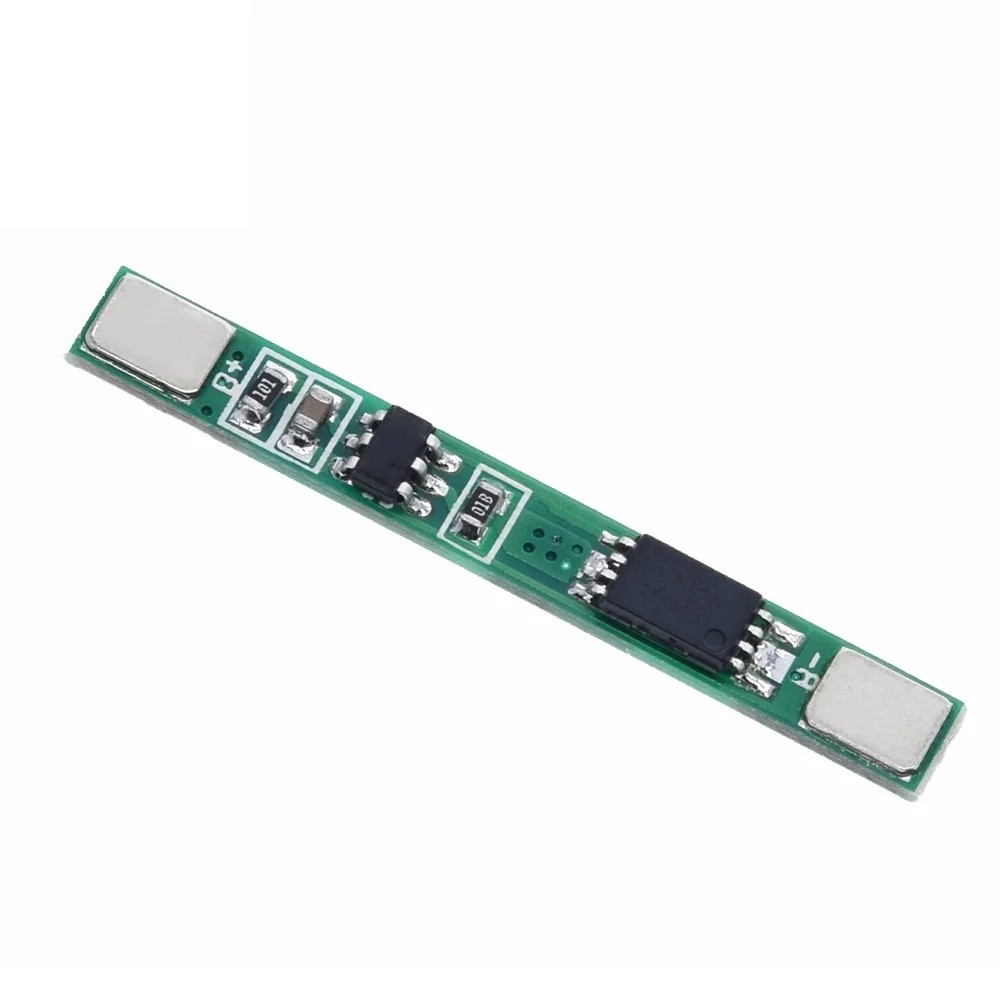

BMS-ul 1S este un modul de protectie fara balansare destinat unei singure celule Li-ion reincarcabile. Acesta monitorizeaza incarcarea si descarcarea acumulatorului, deconectand circuitul atunci cand sunt depasite pragurile electrice specificate.

Specificatii tehnice:

• Tip produs: modul BMS de protectie
• Configuratie acumulator: 1S
• Tip baterie: Li-Ion
• Tensiune nominala acumulator: 3.7V
• Tensiune de incarcare: 4.2V
• Curent maxim continuu: 2A
• Prag de detectie la supracurent: 2.5A
• Tensiune de protectie la supraincarcare: 4.25V ±0.05V
• Tensiune de revenire dupa supraincarcare: 4.23V ±0.05V
• Tensiune de protectie la descarcare excesiva: 2.45V ±0.1V
• Componente: DW01 si 8205A
• Balansare: nu
• Varianta: fara platbanda pentru sudura in puncte
• Dimensiuni: 30x3.7x2.2mm

Continut pachet:

• 1x modul BMS 1S pentru baterii Li-ion

Instructiuni de montaj:

1. Se deconecteaza acumulatorul, incarcatorul si consumatorul inainte de realizarea legaturilor.

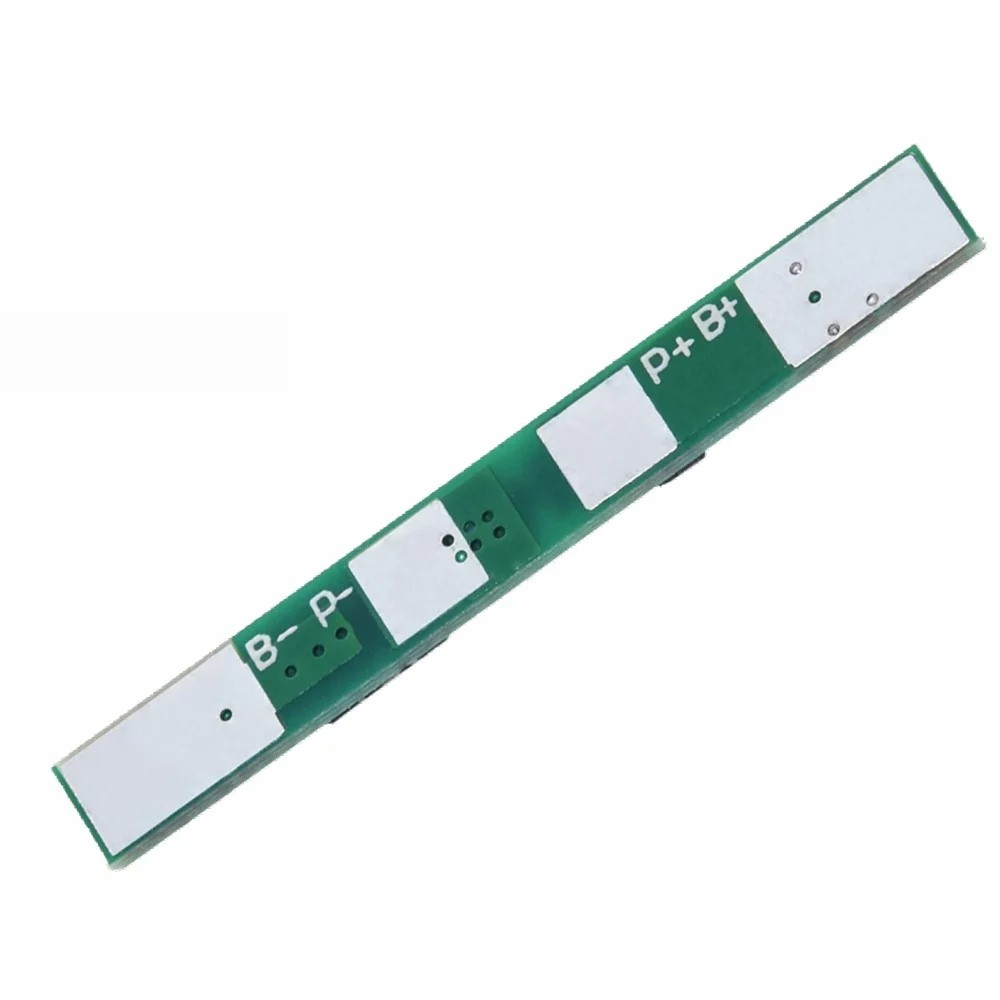

2. Se identifica marcajele bornelor de pe placa si se verifica polaritatea fiecarei conexiuni.
3. Acumulatorul se conecteaza la bornele dedicate bateriei, respectand polaritatea indicata pe modul.
4. Incarcatorul si consumatorul se conecteaza la bornele de intrare si iesire indicate pe placa.
5. Conexiunile se izoleaza, iar functionarea se testeaza initial cu un consumator de putere redusa.

Utilizare:

Modulul se foloseste impreuna cu un incarcator Li-ion CC-CV compatibil si nu realizeaza reglarea curentului sau tensiunii de incarcare. Dupa declansarea unei protectii, cauza trebuie eliminata inainte de reconectarea incarcatorului sau a consumatorului.

Recomandari si precautii:

• Montajul si verificarea trebuie realizate de personal cu experienta in lucrul cu acumulatori Li-ion.
• Polaritatea inversata sau scurtcircuitarea bornelor poate distruge modulul si acumulatorul.
• Curentul continuu si pragurile electrice specificate nu trebuie depasite.
• Modulul nu se utilizeaza pentru pachete formate din doua sau mai multe celule conectate in serie.
• Modulul nu este compatibil cu acumulatori LiFePO4, NiMH, NiCd sau plumb-acid.
• Placa nu trebuie montata pe suprafete conductoare si trebuie protejata impotriva umezelii.
• Cablurile si conexiunile trebuie dimensionate pentru curentul continuu al aplicatiei.
• Utilizarea se opreste daca modulul sau acumulatorul se incalzeste anormal.

Compatibilitate:

• Acumulator Li-ion 18650 in configuratie 1S
• Incarcatoare Li-ion CC-CV pentru o singura celula
• Consumatori cu un curent de functionare compatibil cu limita modulului

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.
