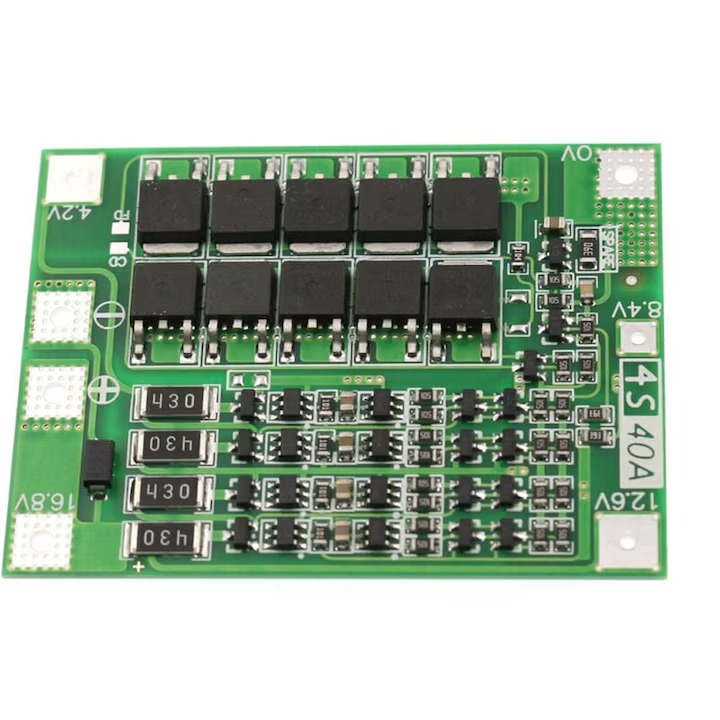

Modulul BMS 4S 40A cu balansare protejeaza si echilibreaza pachetele Li-ion alcatuite din patru celule sau patru grupuri de celule conectate in serie. Este potrivit pentru baterii de scule electrice, echipamente portabile si alte aplicatii care necesita gestionarea individuala a celulelor si functionare la curenti ridicati.

Caracteristici principale:

• Functia de balansare contribuie la mentinerea unei incarcari uniforme intre celulele pachetului.
• Recuperarea automata permite reluarea functionarii dupa eliminarea conditiei care a declansat protectia.
• Protejeaza pachetul in timpul proceselor de incarcare si descarcare.

Specificatii tehnice:

• Tip produs: modul BMS de protectie si balansare.
• Configuratie acumulatori: 4S.
• Compatibilitate celule: Li-ion 3.6V/3.7V.
• Tensiune nominala pachet: 14.8V.
• Tensiune de incarcare: 16.8V-18.1V.
• Curent maxim de descarcare continua: 40A.
• Curent maxim de incarcare continua: 20A.
• Curent de pornire recomandat pentru scule electrice: sub 80A.
• Putere maxima recomandata pentru scule electrice: sub 135W.
• Varianta: cu balansare.
• Recuperare automata: da.

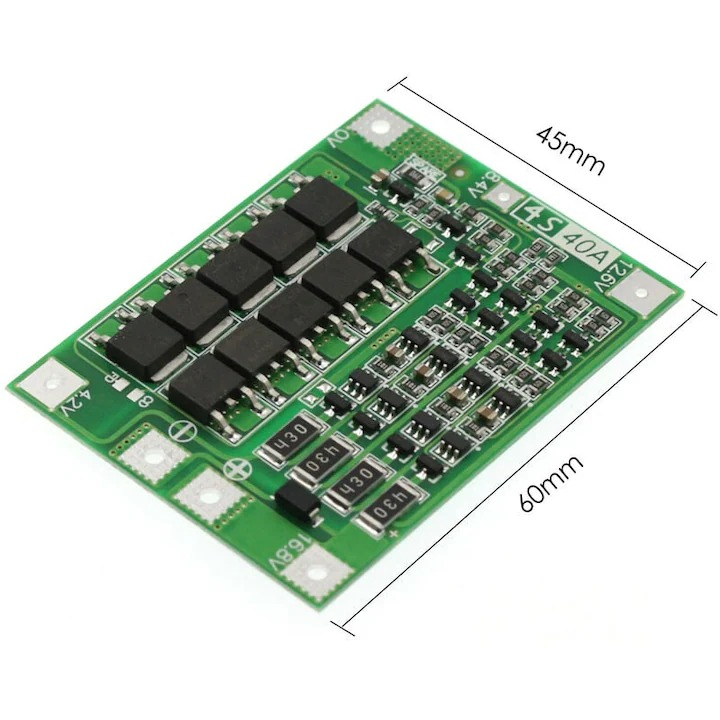

• Dimensiuni: 46x60x3.4mm.
• Greutate: 10.3g.

Continut pachet:

• 1x modul BMS 4S cu balansare.

Instructiuni de montaj:

1. Se verifica tensiunea fiecarei celule si se folosesc numai celule cu parametri apropiati.
2. Celulele se conecteaza in configuratie 4S, numai prin sudura in puncte.

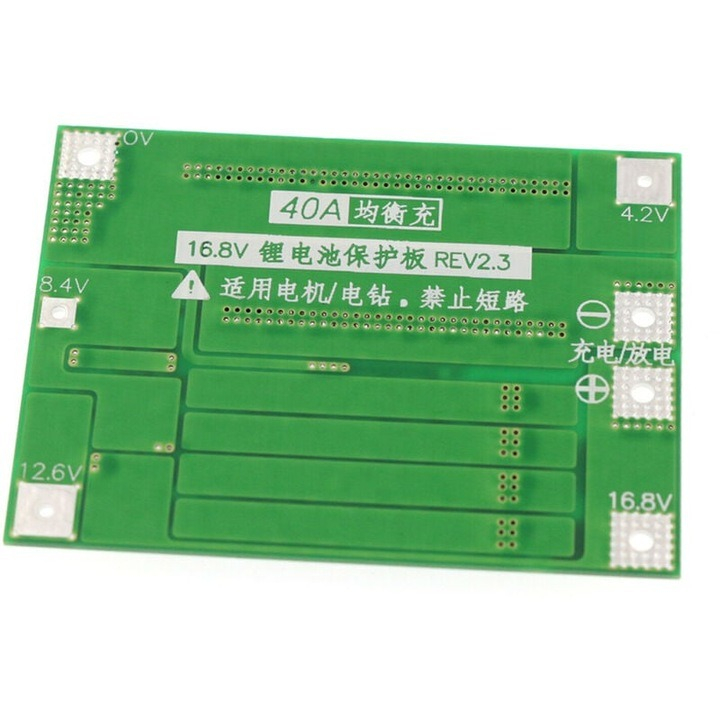

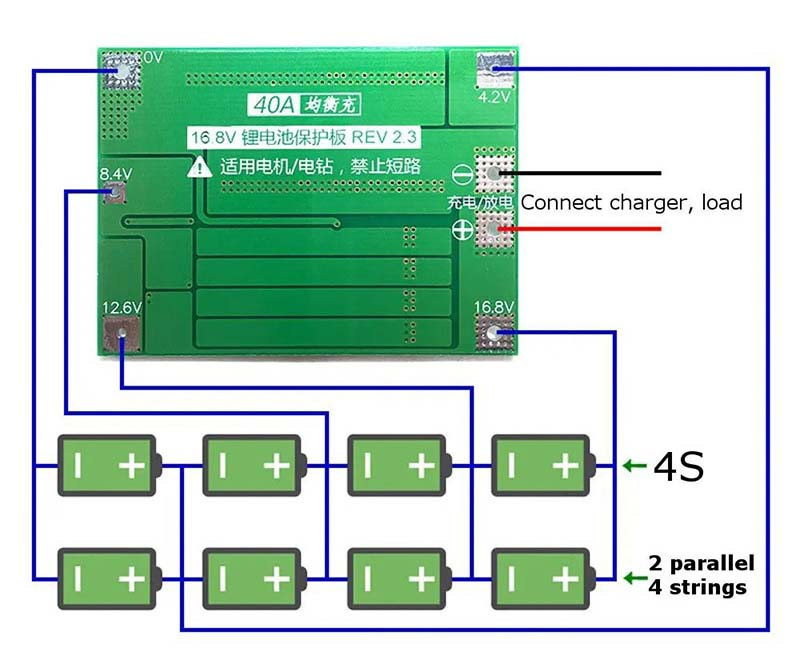

3. Conexiunile de monitorizare se realizeaza succesiv, respectand punctele de 0V, 4.2V, 8.4V, 12.6V si 16.8V indicate de schema placii.
4. Se verifica polaritatea si tensiunile intermediare inainte de conectarea consumatorului sau a incarcatorului.
5. Modulul se izoleaza fata de celule si se monteaza intr-o pozitie care permite disiparea caldurii.

Utilizare:

Pachetul se incarca folosind un incarcator compatibil cu baterii Li-ion 4S. Prima punere in functiune se realizeaza cu o sarcina redusa, urmarind temperatura modulului si functionarea corecta a protectiilor.

Recomandari si precautii:

• Nu se utilizeaza cu acumulatori LiFePO4, NiMH, NiCd, plumb-acid sau alte chimii incompatibile.
• Nu se conecteaza la pachete 3S, 5S sau la alte configuratii diferite de 4S.
• Sarcina trebuie redusa daca modulul se incalzeste sau daca racirea este insuficienta.
• Aplicatiile cu motoare trebuie dimensionate astfel incat curentul de pornire si puterea sa ramana in limitele specificate.
• Conectarea gresita a punctelor de monitorizare poate deteriora definitiv modulul si celulele.

Compatibilitate:

• Celule Li-ion 18650 si 26650.
• Acumulatori Li-ion polimer.
• Pachete de baterii Li-ion 4S.
• Scule electrice si echipamente portabile compatibile.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.
• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.
• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.
• Modulele necesita racire adecvata in functie de curentul utilizat.
• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
