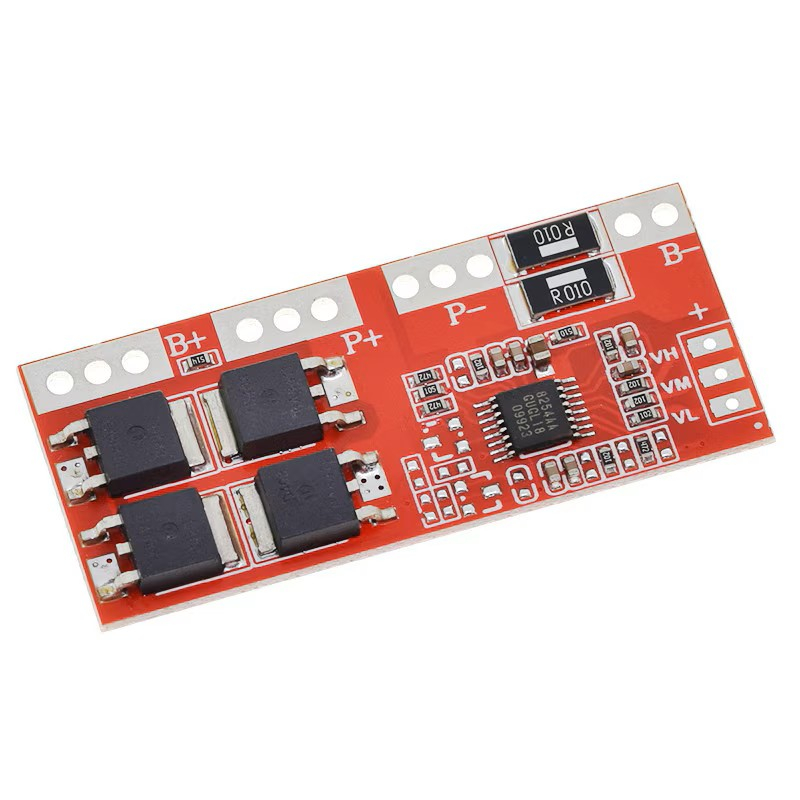

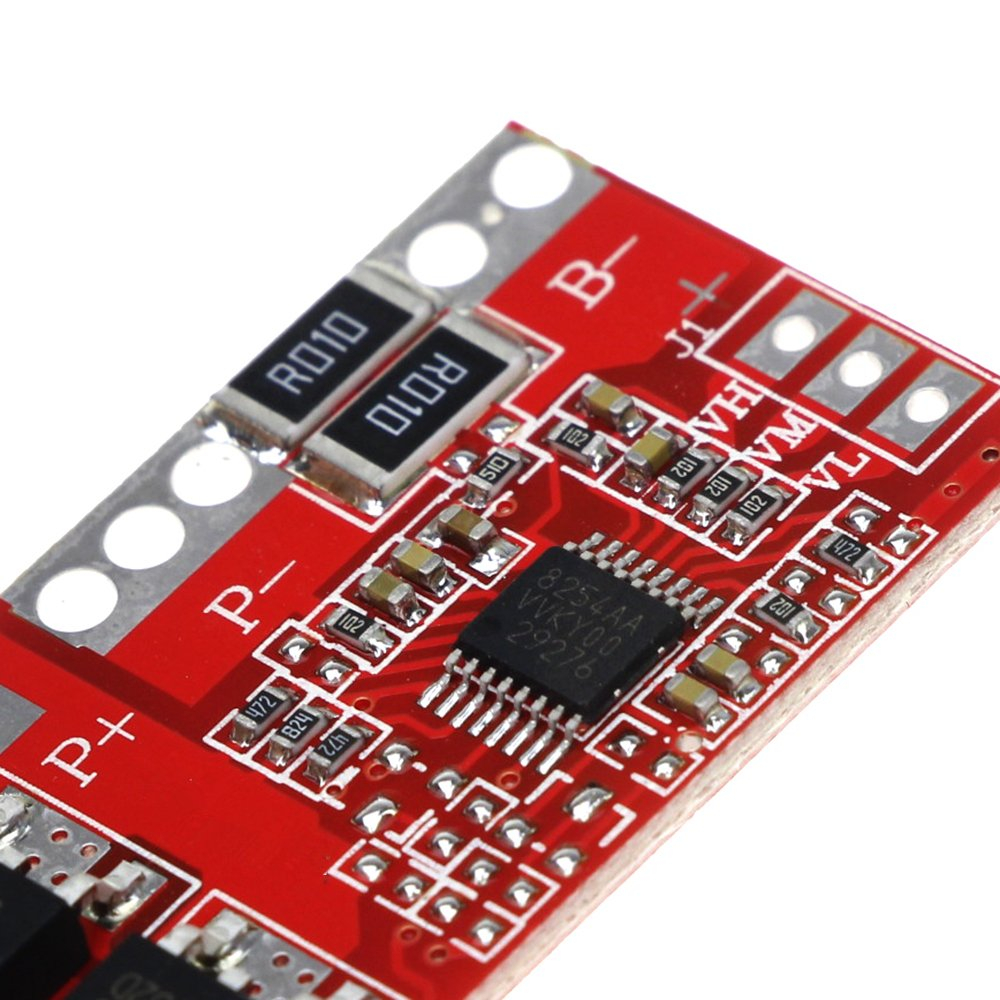

Modulul de protectie BMS 4S 30A monitorizeaza incarcarea si descarcarea unui pachet format din patru celule sau patru grupe de celule Li-ion conectate in serie. Formatul compact permite integrarea in pachete de acumulatori pentru echipamente portabile, sisteme de alimentare si proiecte de electronica in care nu este necesara balansarea celulelor.



Specificatii tehnice:

• Tip produs: modul BMS pentru protectie la incarcare si descarcare
• Configuratie acumulatori: 4S
• Tip acumulator: Li-ion / Li-ion polimer
• Compatibilitate celule: inclusiv 18650
• Tensiune nominala pachet: 14.4V-14.8V, in functie de celulele utilizate
• Tensiune maxima de incarcare: 16.8V
• Curent de lucru cu racire naturala: maximum 10A
• Curent de lucru cu radiator: maximum 15A
• Curent maxim instantaneu: 30A
• Prag protectie la supracurent: 20A-30A
• Tensiune detectie supraincarcare: 4.25V±0.025V/celula
• Tensiune revenire dupa supraincarcare: 4.15V±0.05V/celula
• Tensiune detectie supradescarcare: 2.50V±0.08V/celula
• Tensiune revenire dupa supradescarcare: 3.00V±0.1V/celula
• Recuperare dupa protectie: automata dupa disparitia conditiei de protectie; poate necesita activare prin conectarea incarcatorului
• Functie de balansare: nu
• Temperatura de functionare: -40°C pana la +85°C
• Conectare iesire: prin lipire

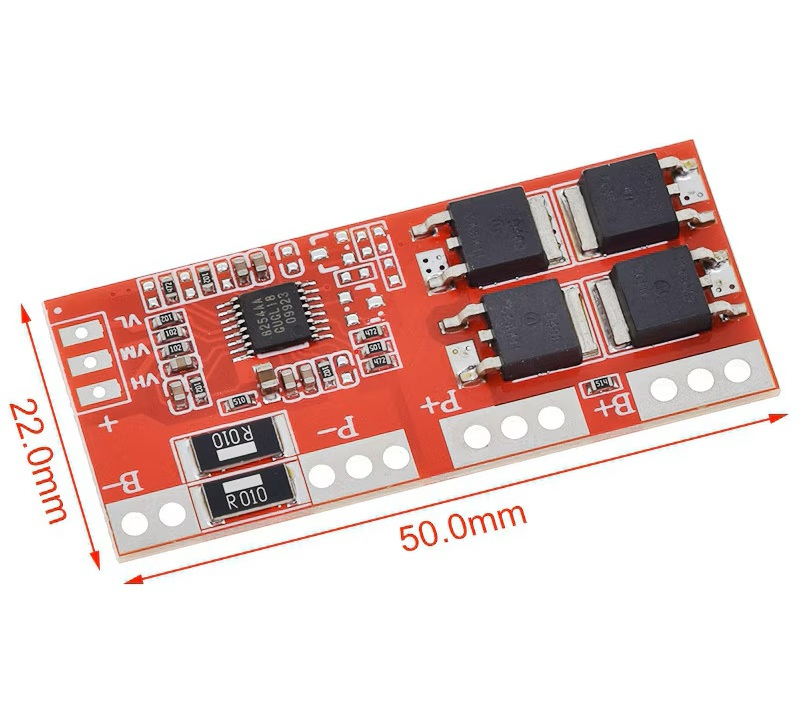

• Dimensiuni: 50x22x4mm

Continut pachet:

• 1 x modul BMS 4S 15A fara balansare

Instructiuni de montaj:

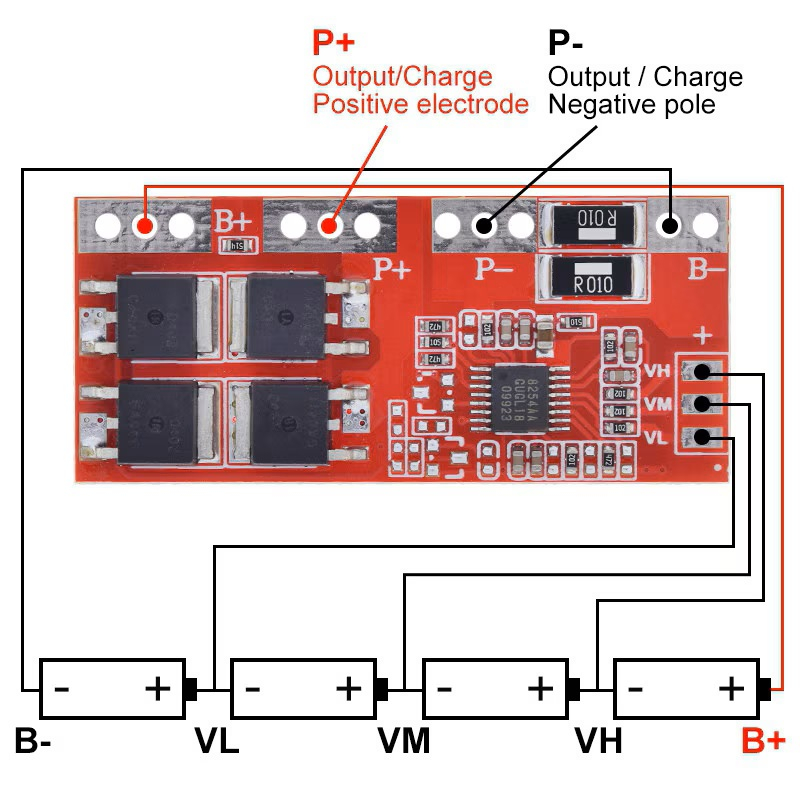

1. Formati un pachet din patru celule sau patru grupe de celule Li-ion conectate in serie.
2. Verificati separat tensiunea fiecarei grupe si aduceti grupele la valori apropiate inaintea conectarii.

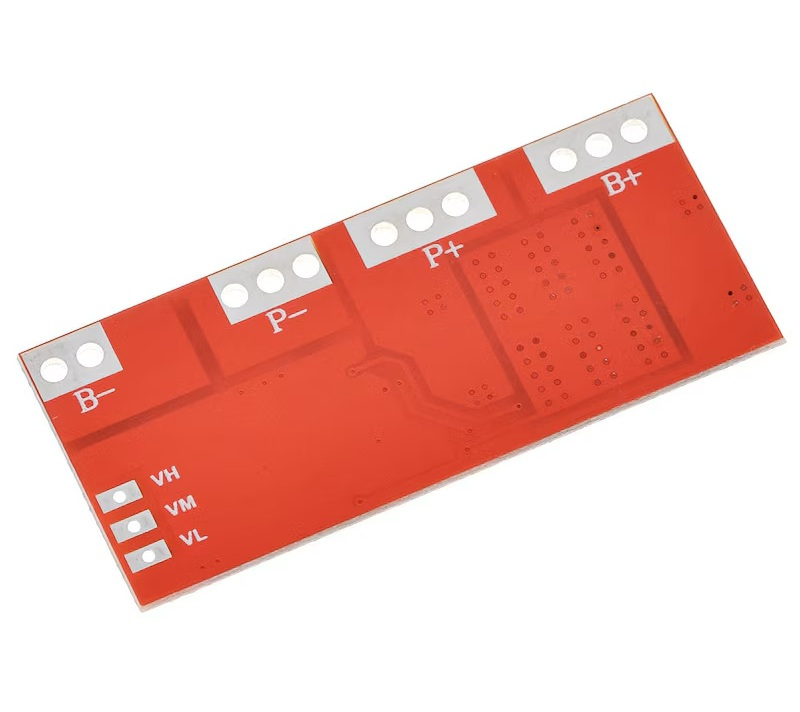

3. Identificati marcajele bornelor de pe placa si conectati mai intai negativul general al pachetului la B-.
4. Conectati succesiv punctele intermediare ale pachetului, in ordinea indicata de marcajele placii, iar la final conectati pozitivul general.
5. Conectati incarcatorul si consumatorul numai la bornele de iesire indicate pe placa.
6. Verificati polaritatea si tensiunile dintre conexiuni inainte de conectarea consumatorului.
7. Izolati placa fata de celule si alte suprafete conductoare, fara a impiedica disiparea caldurii.

Utilizare:

Folositi un incarcator CC/CV dedicat pachetelor Li-ion 4S. Daca iesirea ramane inactiva dupa montaj sau dupa declansarea unei protectii, indepartati cauza si conectati incarcatorul pentru activarea circuitului.

Recomandari si precautii:

• Nu utilizati modulul cu acumulatori LiFePO4, NiMH, NiCd sau plumb-acid.
• Nu conectati modulul la pachete cu alta configuratie decat 4S.
• Montati un radiator adecvat pentru functionarea la curentul maxim de lucru declarat.
• Nu considerati valoarea instantanee drept curent continuu de functionare.
• Verificati periodic tensiunea fiecarei grupe, deoarece modulul nu efectueaza balansarea.
• Utilizati conductori dimensionati corespunzator curentului consumat.
• Nu folositi celule deteriorate, umflate, supraincalzite sau cu diferente mari de capacitate si rezistenta interna.
• Nu inversati polaritatea si nu modificati conexiunile cat timp pachetul este alimentat.

Compatibilitate:

• Pachete Li-ion 4S
• Celule Li-ion de 3.6V sau 3.7V
• Acumulatori 18650
• Acumulatori Li-ion polimer
• Configuratii 4S cu mai multe celule conectate in paralel in fiecare grupa

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.
• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.
• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.
• Modulele necesita racire adecvata in functie de curentul utilizat.
• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
