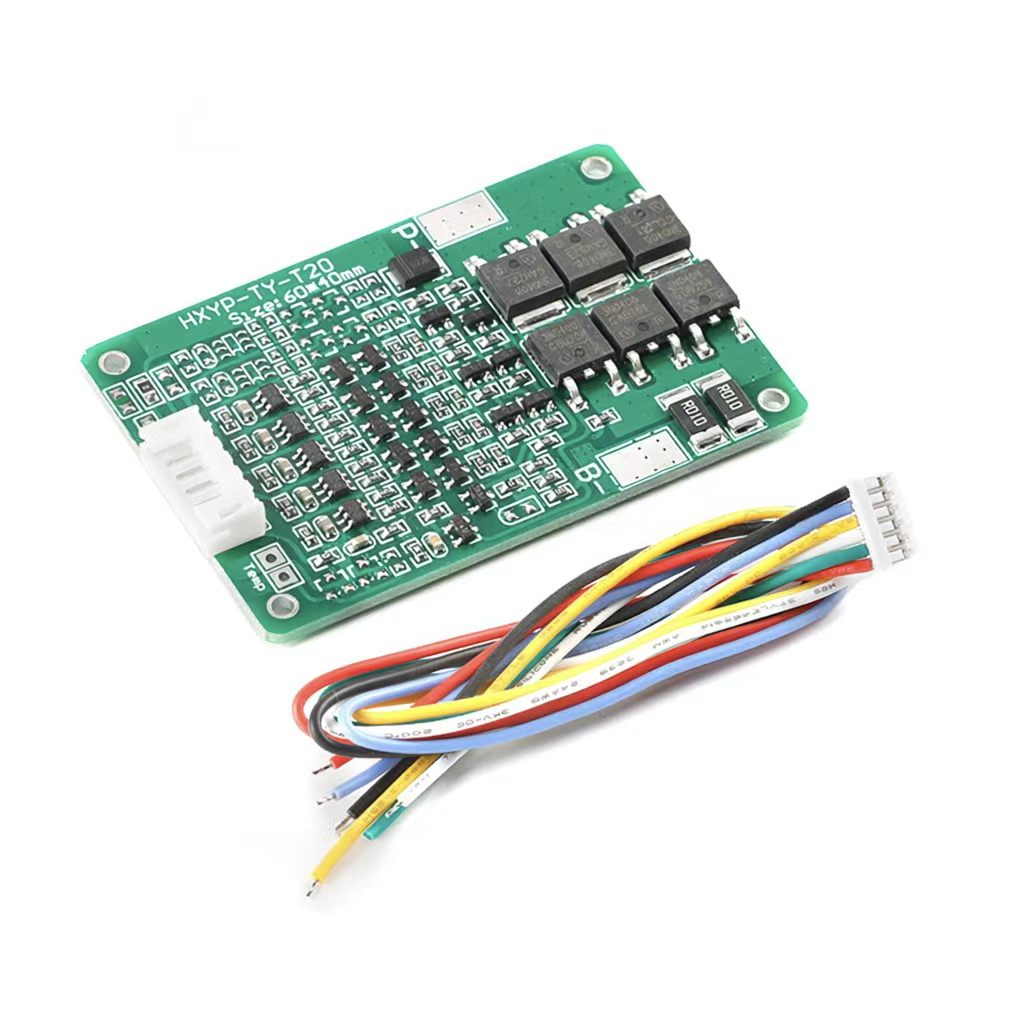

Placa BMS 5S 20A este un modul de protectie si balansare pentru pachete formate din cinci celule sau cinci grupe de celule Li-ion conectate in serie. Conectorul cu fire pentru monitorizarea celulelor si padul Temp permit supravegherea parametrilor importanti ai pachetului, iar balansarea ajuta la reducerea diferentelor de tensiune in timpul incarcarii.

Specificatii tehnice:

• Tip produs: modul BMS de protectie si balansare.

• Configuratie acumulatori: 5S.

• Tip acumulatori: Li-ion, inclusiv celule 18650.

• Tensiune de incarcare: 21V.

• Curent continuu maxim: 15A.

• Curent de varf: 20A.

• Functie de balansare: da.

• Tensiune de detectare a supraincarcarii: 4.25V±0.05V/celula.

• Tensiune de detectare a descarcarii excesive: 2.5V±0.05V/celula.

• Curent de repaus: sub 30µA.

• Protectie la scurtcircuit: da, cu revenire automata temporizata.

• Numar MOSFET-uri: 6.

• Conector monitorizare: 6 fire.

• Terminale de iesire: P+ si P-.

• Monitorizare temperatura: pad Temp.

• Marcaj placa: HXYP-TY-T20.

• Dimensiuni: 60x40x3.6mm.

Continut pachet:

• 1x modul BMS 5S 20A cu balansare.

• 1x conector cu fire pentru monitorizarea celulelor, atasat placii.

Instructiuni de montaj:

1. Verificati tensiunea fiecarei celule si utilizati celule cu tensiuni apropiate, capacitati similare si aceeasi stare de uzura.

2. Formati pachetul din cinci celule sau cinci grupe de celule Li-ion conectate in serie.

3. Conectati firele conectorului incepand de la negativul general al pachetului, continuand succesiv cu punctele intermediare dintre celule si terminand la pozitivul general.

4. Respectati ordinea si marcajele placii; inversarea firelor sau omiterea unei conexiuni poate deteriora modulul.

5. Conectati incarcatorul si consumatorul la terminalele P+ si P-.

6. Daca este utilizat un senzor compatibil, conectati-l la padul Temp si pozitionati-l in contact termic cu pachetul.

7. Verificati cu un multimetru cresterea progresiva a tensiunii intre firele conectorului inainte de punerea in functiune.

8. Izolati placa si conexiunile pentru a preveni contactul cu celulele sau cu suprafete metalice.

Utilizare:

Dupa conectarea corecta, placa monitorizeaza automat celulele si activeaza balansarea in timpul incarcarii. La declansarea unei protectii, cauza trebuie eliminata inainte de reconectarea sarcinii sau a incarcatorului si de revenirea modulului in regim normal.

Recomandari si precautii:

• Nu utilizati modulul cu acumulatori LiFePO4, NiMH, NiCd, plumb-acid sau alte chimii incompatibile.

• Nu conectati modulul la pachete 3S, 4S, 6S sau la alte configuratii diferite de 5S.

• Nu depasiti limitele de curent continuu si de varf specificate.

• Asigurati conductoare dimensionate corespunzator, conexiuni ferme si disipare termica adecvata.

• Nu utilizati celule deteriorate, umflate, supraincalzite sau cu diferente mari de capacitate si rezistenta interna.

• Nu cositoriti direct terminalele celulelor si nu inversati polaritatea conexiunilor.

Compatibilitate:

• Pachete de acumulatori Li-ion 18650 in configuratie 5S.

• Scule electrice, surse de alimentare de rezerva si alte echipamente compatibile cu pachete Li-ion de 21V.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
