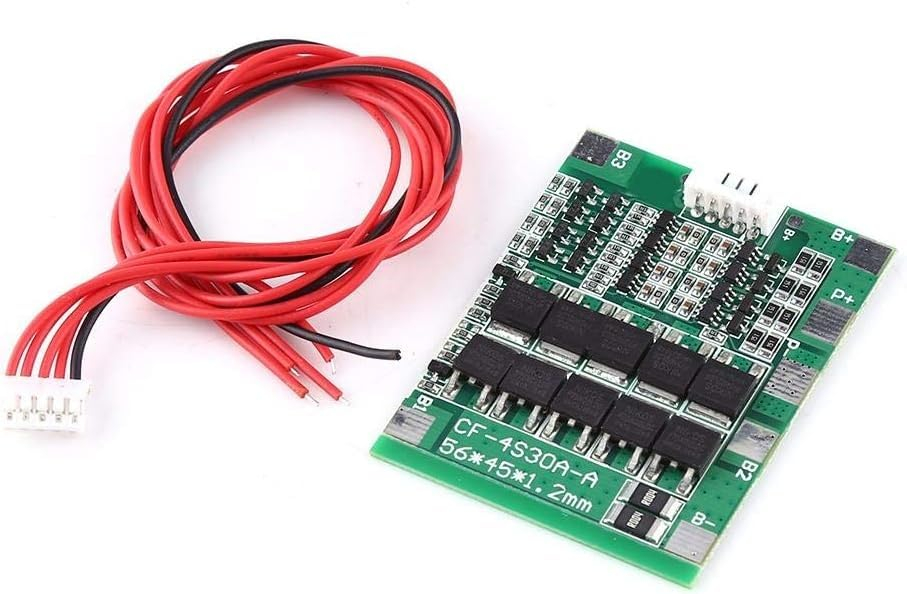

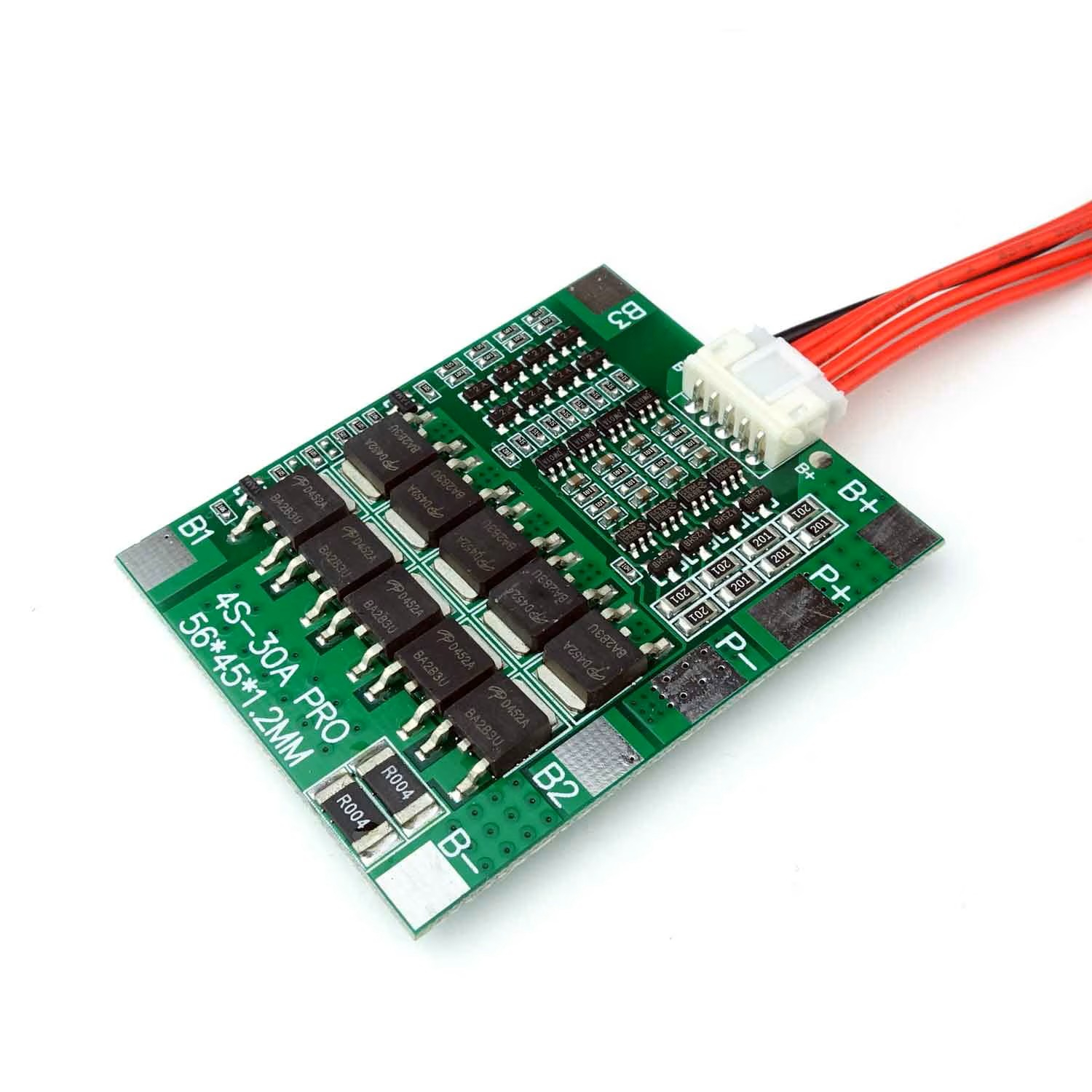

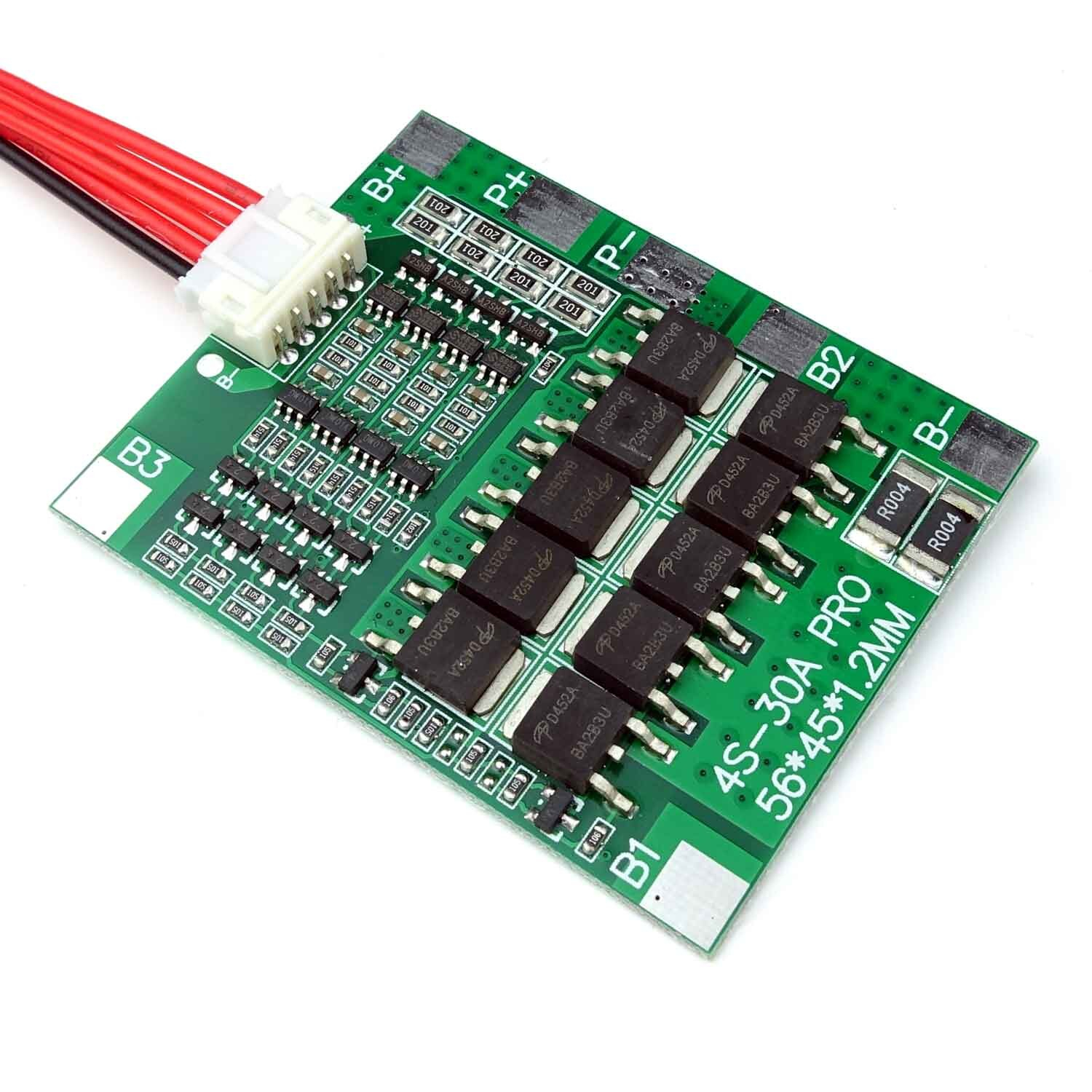

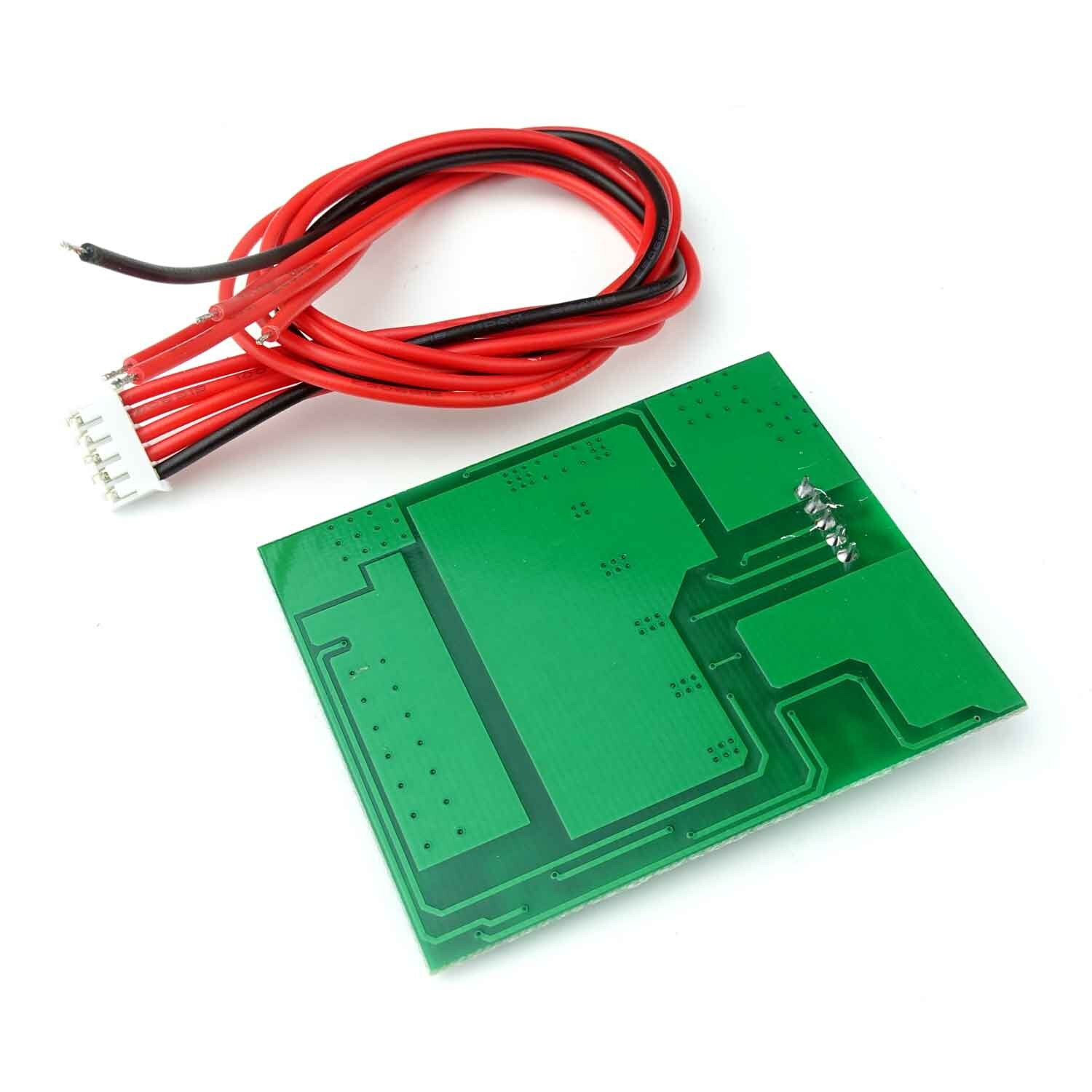

Modulul BMS 4S 30A cu balansare protejeaza pachetele Li-ion in timpul incarcarii si descarcarii si contribuie la egalizarea tensiunilor dintre celule. Este destinat bateriilor pentru scule electrice, echipamente portabile si alte aplicatii alimentate din acumulatori conectati in configuratie 4S.

Caracteristici principale:

• Protectie integrata la supraincarcare, descarcare excesiva, supracurent si scurtcircuit.
• Functia de balansare contribuie la mentinerea unor tensiuni apropiate intre celulele pachetului.
• Timpii dedicati de detectare permit identificarea conditiilor anormale de functionare.

Specificatii tehnice:

• Tip produs: modul BMS de protectie si balansare.
• Configuratie acumulatori: 4S.
• Compatibilitate celule: Li-ion 3.6V/3.7V.
• Tensiune nominala pachet: 14.8V.
• Tensiune de incarcare: 16.8V.
• Curent maxim de descarcare continua: 30A.
• Curent maxim instantaneu: 70A.
• Curent maxim de incarcare: 30A.
• Tensiune detectie supraincarcare: 4.28V±0.05V/celula.
• Intarziere protectie la supraincarcare: 0.1s.
• Tensiune revenire dupa supraincarcare: 4.08V±0.1V/celula.
• Tensiune activare balansare: 4.2V±0.025V/celula.
• Tensiune oprire balansare: 4.2V±0.05V/celula.
• Curent de balansare: 60mA±5mA.
• Tensiune detectie supradescarcare: 2.55V±0.08V/celula.
• Intarziere protectie la supradescarcare: 0.1s.
• Tensiune revenire dupa supradescarcare: 3V±0.1V/celula.
• Timp detectie scurtcircuit: 100ms.
• Timp detectie supracurent: 500ms.
• Temperatura de functionare: -30°C pana la 80°C.
• Dimensiuni: 45x56mm.

Continut pachet:

• 1x modul BMS 4S cu balansare.

Instructiuni de montaj:

1. Se verifica tensiunea fiecarei celule si se folosesc numai celule cu parametri apropiati.
2. Celulele se conecteaza in configuratie 4S, numai prin sudura in puncte.
3. Conexiunile de monitorizare ale BMS-ului se realizeaza succesiv, de la borna negativa spre borna pozitiva a pachetului, respectand schema placii.
4. Se verifica polaritatea si tensiunile intermediare inainte de conectarea iesirii.
5. Incarcatorul si consumatorul se conecteaza numai la terminalele indicate de schema modulului.
6. Placa se izoleaza fata de celule si se fixeaza astfel incat sa nu fie supusa solicitarilor mecanice.

Utilizare:

Pachetul se incarca folosind un incarcator dedicat bateriilor Li-ion 4S. Prima punere in functiune se efectueaza cu o sarcina redusa, urmarind temperatura placii si comportamentul protectiilor in timpul incarcarii si descarcarii.

Recomandari si precautii:

• Curentul instantaneu nu reprezinta un curent admis pentru functionare continua.
• Pentru exploatarea la curenti ridicati trebuie asigurata o disipare corespunzatoare a caldurii.
• Nu se utilizeaza cu baterii LiFePO4, NiMH, NiCd sau plumb-acid.
• Nu se conecteaza la pachete 3S, 5S sau la alte configuratii diferite de 4S.
• Conectarea gresita sau intr-o ordine necorespunzatoare poate deteriora definitiv placa si celulele.
• Sarcina trebuie redusa daca modulul se incalzeste excesiv.

Compatibilitate:

• Celule Li-ion 18650 si 26650.
• Acumulatori Li-ion polimer.
• Pachete de baterii Li-ion 4S.
• Scule electrice si echipamente portabile compatibile.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.
• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.
• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.
• Modulele necesita racire adecvata in functie de curentul utilizat.
• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
