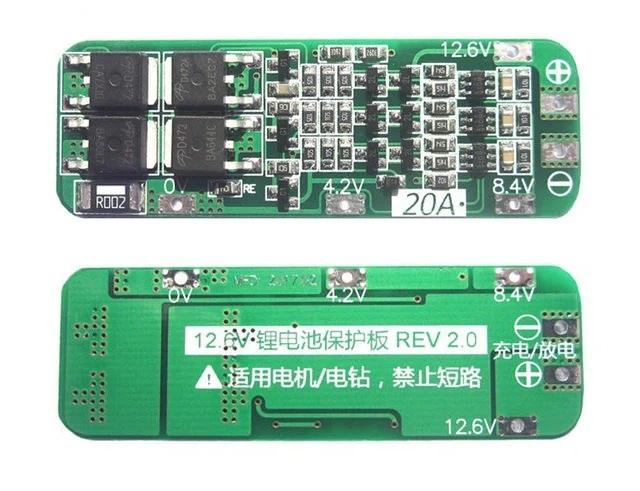

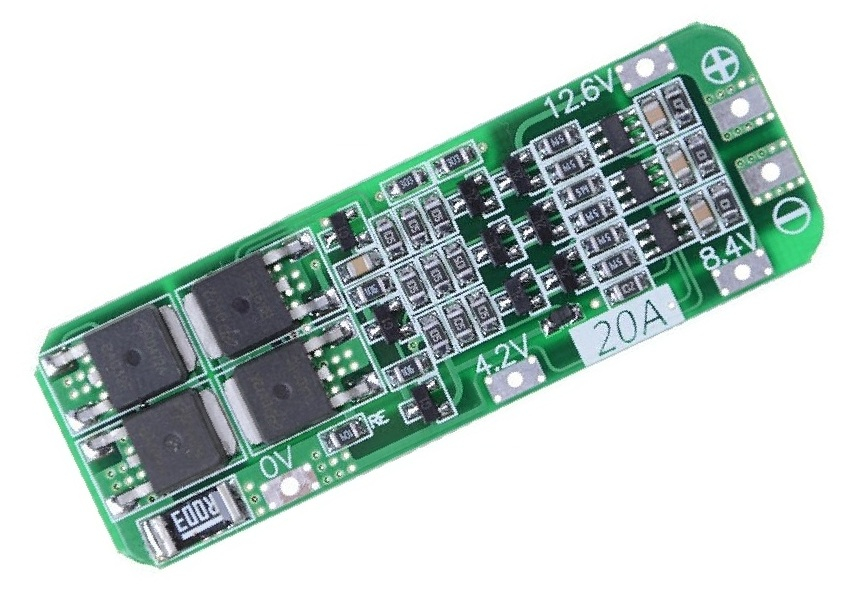

Acest BMS 3S 20A este conceput pentru protectia pachetelor alcatuite din trei baterii Li-ion conectate in serie. Modulul monitorizeaza incarcarea si descarcarea, fiind potrivit pentru celule cu tensiunea nominala de 3.6V sau 3.7V.

Specificatii tehnice:

• Configuratie baterie: 3S

• Tip baterie: Li-ion / Li-Po

• Tensiune nominala celula: 3.6V–3.7V

• Tensiune nominala pachet: 11.1V

• Tensiune maxima de incarcare: 12.6V

• Curent maxim de descarcare continua: 20A

• Curent maxim de incarcare continua: 10A

• Functie de balansare: Nu

• Versiune: standard

• Dimensiuni: 59x20x3.4mm

Continut pachet:

• 1 x BMS 3S 20A fara balansare pentru baterii Li-ion

Instructiuni de montaj:

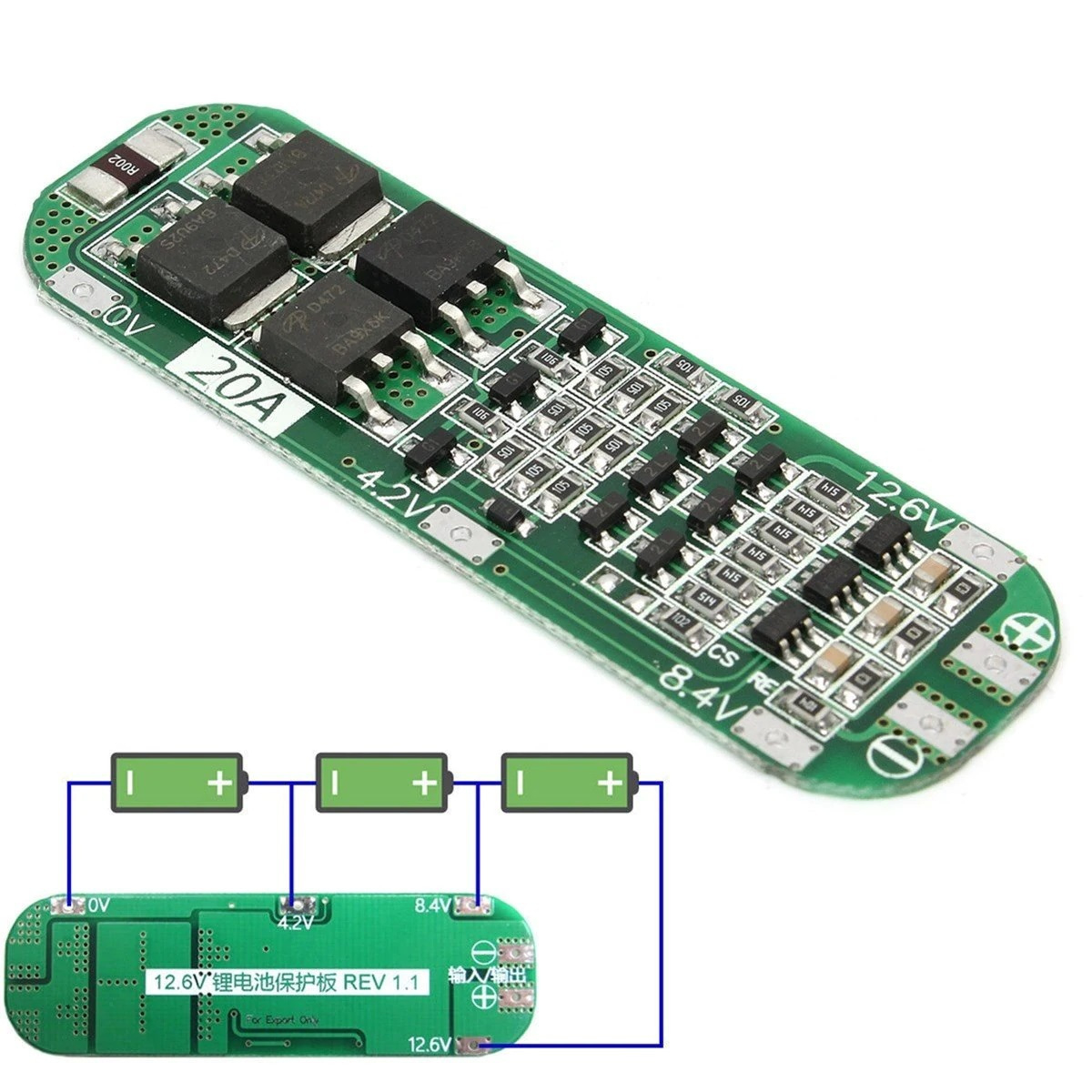

Conectati trei celule in serie numai conform marcajelor de pe placa si schemei de conectare corespunzatoare modulului. Verificati polaritatea si tensiunea fiecarei celule inainte de conectare si utilizati un incarcator CC/CV de 12.6V, compatibil cu pachetele Li-ion 3S.

Celulele utilizate in acelasi pachet trebuie sa aiba aceeasi chimie, capacitate si un nivel apropiat al rezistentei interne. Dimensionati conductorii si conexiunile pentru curentul solicitat de consumator.

Utilizare:

Modulul poate fi utilizat pentru pachete 3S Li-ion sau Li-Po realizate cu celule 18650, 26650 ori alte celule compatibile de 3.6V–3.7V. Versiunea standard este potrivita pentru unelte electrice cu un curent de pornire sub 40A si o putere mai mica de 65W.

Recomandari si precautii:

Curentul consumatorului nu trebuie sa depaseasca 20A in regim continuu, iar curentul de incarcare trebuie limitat la maximum 10A. Daca racirea modulului este insuficienta, reduceti curentul de sarcina si asigurati o ventilatie corespunzatoare.

Valorile admise pentru intregul pachet sunt limitate si de caracteristicile celulelor, conductoarelor si conexiunilor utilizate. Modulul nu inlocuieste un incarcator dedicat si nu trebuie folosit cu celule deteriorate sau cu niveluri de incarcare foarte diferite.

Compatibilitate:

• Pachete formate din 3 celule conectate in serie

• Celule Li-ion 18650 si 26650

• Acumulatori Li-Po cu tensiunea nominala de 3.6V–3.7V

• Incarcatoare CC/CV pentru pachete 3S, cu tensiunea finala de 12.6V

Modulul nu este compatibil cu acumulatorii LiFePO4 si nu ofera functie de balansare a celulelor.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.

• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.

• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.

• Modulele necesită răcire adecvată în funcție de curentul utilizat.

• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
