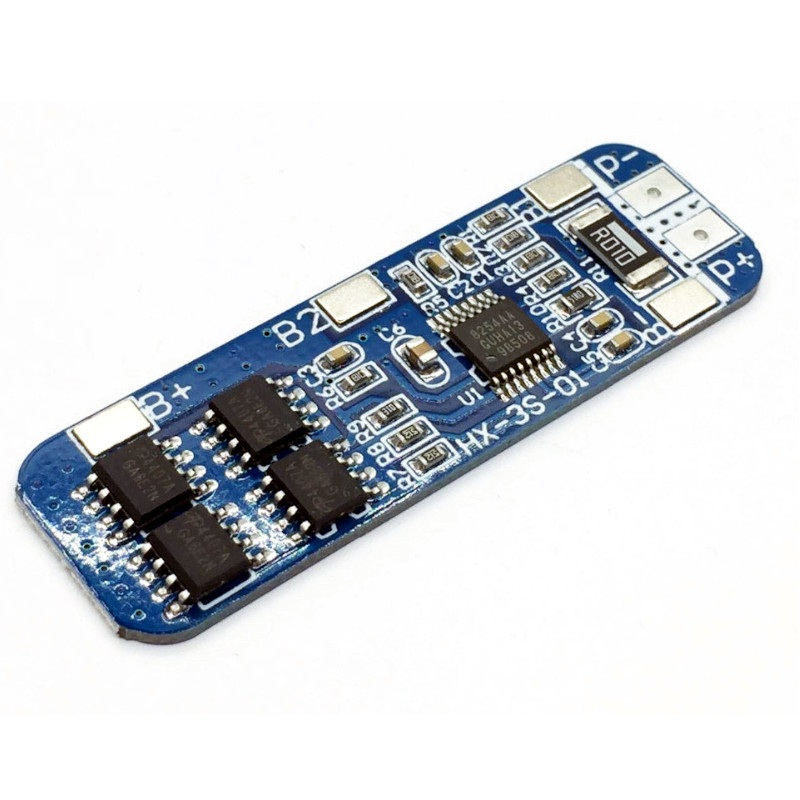

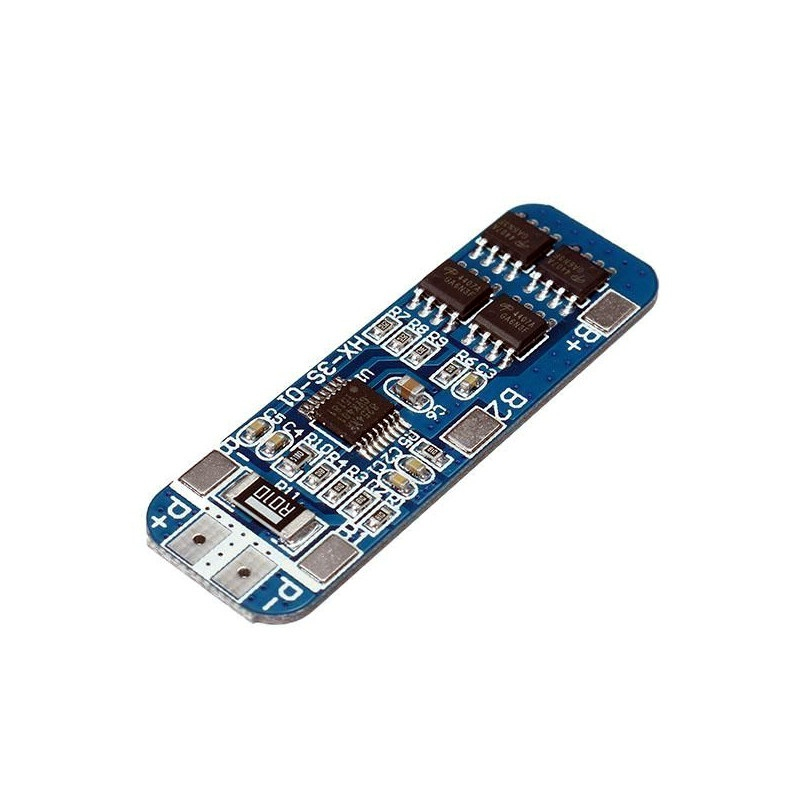

Acest BMS 3S 5-8A fara balansare controleaza incarcarea si descarcarea pachetelor formate din trei celule Li-ion conectate in serie, intrerupand circuitul in conditii electrice periculoase. Formatul liniar si compact permite integrarea in echipamente alimentate la 12V, surse portabile si proiecte de electronica unde spatiul disponibil este redus.

Caracteristici principale:

• Detectarea supracurentului se realizeaza in trei trepte: supracurent de nivel 1, supracurent de nivel 2 si scurtcircuit la sarcina.

• Incarcarea si descarcarea pachetului sunt controlate prin tranzistoare MOS.

Specificatii tehnice:

• Configuratie baterie: 3S

• Tip baterie: Li-ion 18650

• Tensiune de incarcare: 12.6V

• Curent maxim de lucru: 5–8A

• Curent maxim de descarcare: 10A

• Curent tranzitoriu: 9–10A

• Tensiune de protectie la supraincarcare: 4.25–4.35V ±0.05V pe celula

• Tensiune de protectie la descarcare excesiva: 2.3–3.0V ±0.05V pe celula

• Curent de repaus: sub 6µA

• Rezistenta interna: sub 60mΩ

• Temperatura de functionare: -40–+50°C

• Temperatura de depozitare: -40–+80°C

• Durata de viata: peste 30000h

• Functie de balansare: nu

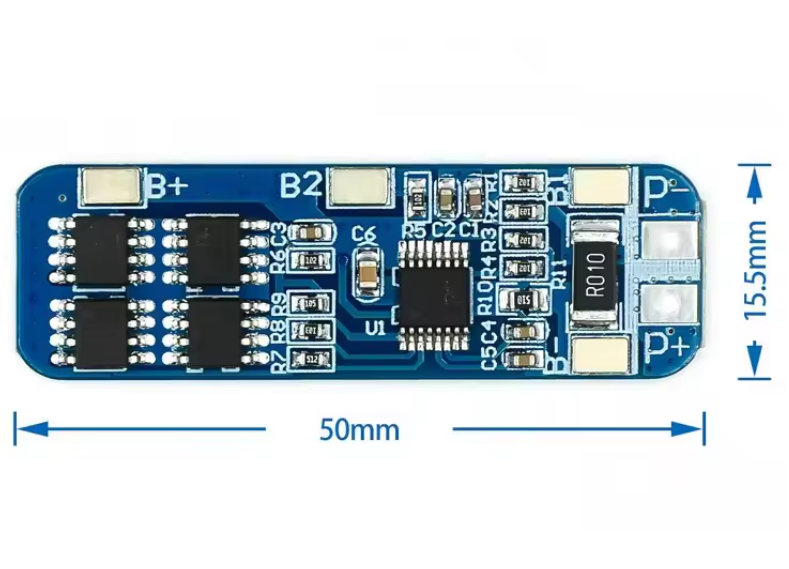

• Dimensiuni: 50x16x1mm

Continut pachet:

• 1 x BMS 3S 5-8A fara balansare pentru baterii Li-ion

Instructiuni de montaj:

1. Se utilizeaza trei celule sau trei grupuri de celule Li-ion conectate in serie.

2. Inaintea montajului se verifica egalitatea tensiunilor si apropierea capacitatilor si rezistentelor interne.

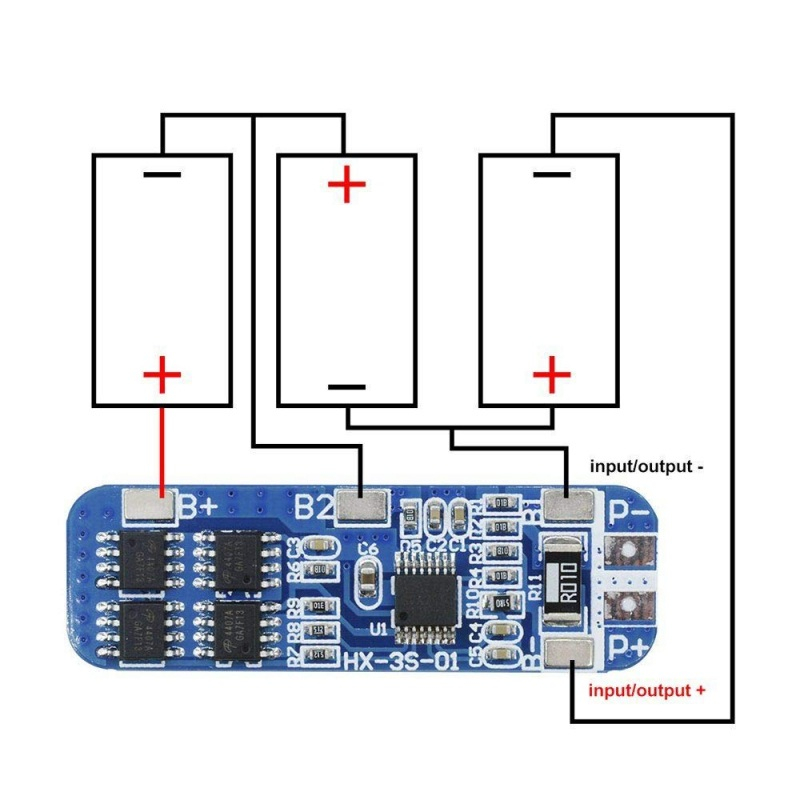

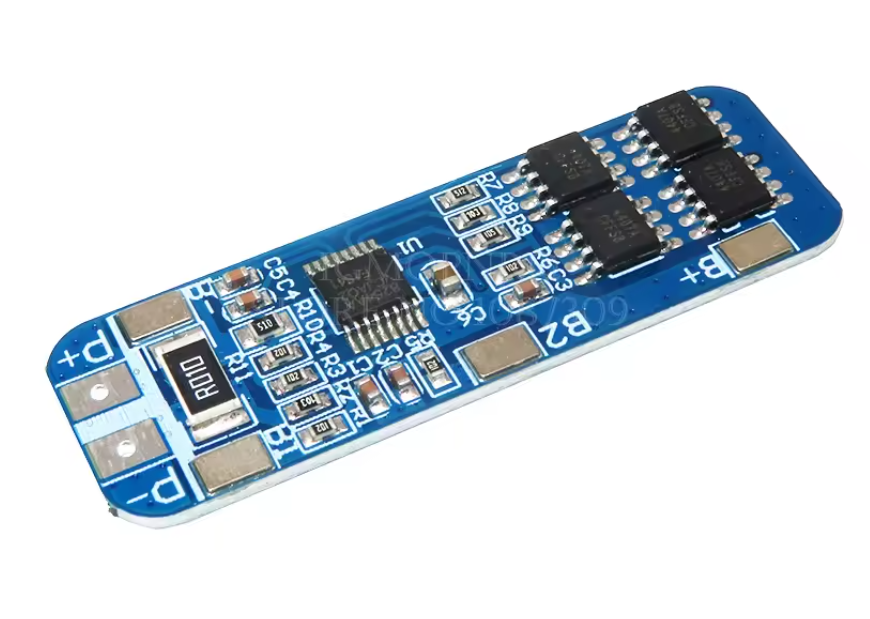

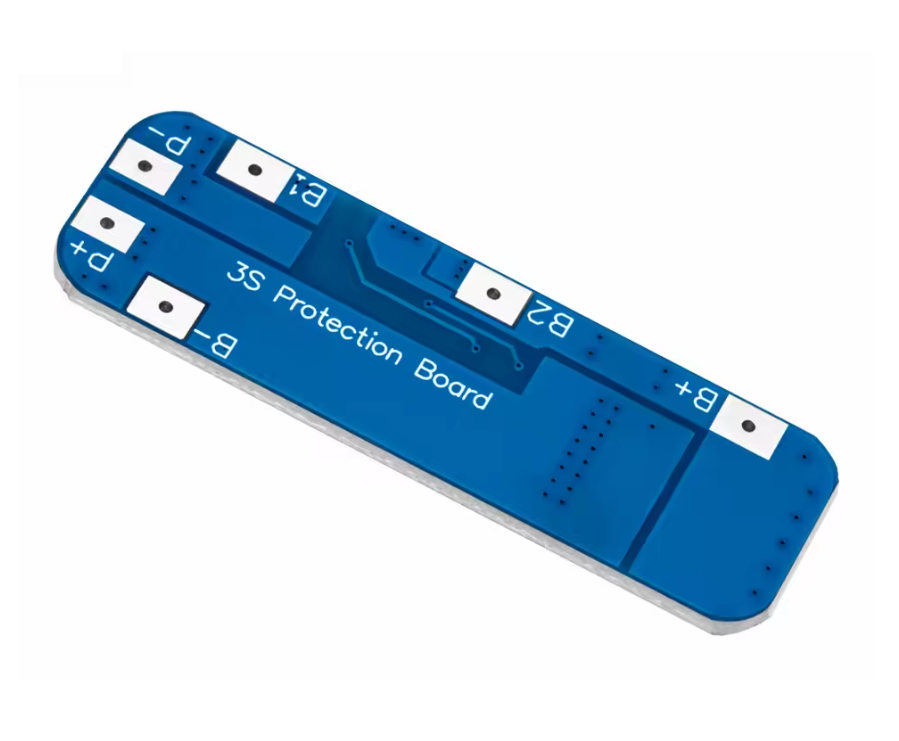

3. Conexiunile se realizeaza strict conform marcajelor imprimate pe placa si schemei corespunzatoare modulului.

4. Polaritatea si continuitatea cablajului se verifica inainte de conectarea incarcatorului sau a consumatorului.

5. Celulele se interconecteaza prin sudura in puncte, folosind conductoare si platbanda dimensionate pentru curentul aplicatiei.

Utilizare:

Dupa verificarea montajului, pachetul se conecteaza la un incarcator CC/CV dedicat configuratiilor Li-ion 3S. Modulul asigura protectia pachetului, dar nu inlocuieste functia de reglare a tensiunii si curentului realizata de incarcator.

Recomandari si precautii:

• Curentul de exploatare trebuie mentinut in intervalul normal de lucru, iar limita maxima de descarcare nu trebuie folosita permanent.

• Celulele trebuie sa poata furniza curentul solicitat de consumator fara incalzire excesiva.

• Performanta pachetului este limitata de celula sau grupul cu cea mai mica capacitate si cea mai mare rezistenta interna.

• Pentru sarcini ridicate trebuie asigurate conexiuni cu rezistenta redusa si o racire corespunzatoare.

• Inversarea polaritatii, ordinea incorecta a conexiunilor sau scurtcircuitarea bornelor pot deteriora modulul si acumulatorii.

Compatibilitate:

• Pachete formate din trei celule sau grupuri Li-ion conectate in serie

• Celule Li-ion 18650 cu tensiunea nominala de 3.6V sau 3.7V

• Echipamente din clasa de tensiune 12V alimentate din pachete Li-ion 3S

• Incarcatoare CC/CV pentru pachete Li-ion 3S

Modulul nu este compatibil cu celulele LiFePO4 si nu realizeaza balansarea automata a celulelor.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.

• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.

• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.

• Modulele necesită răcire adecvată în funcție de curentul utilizat.

• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
