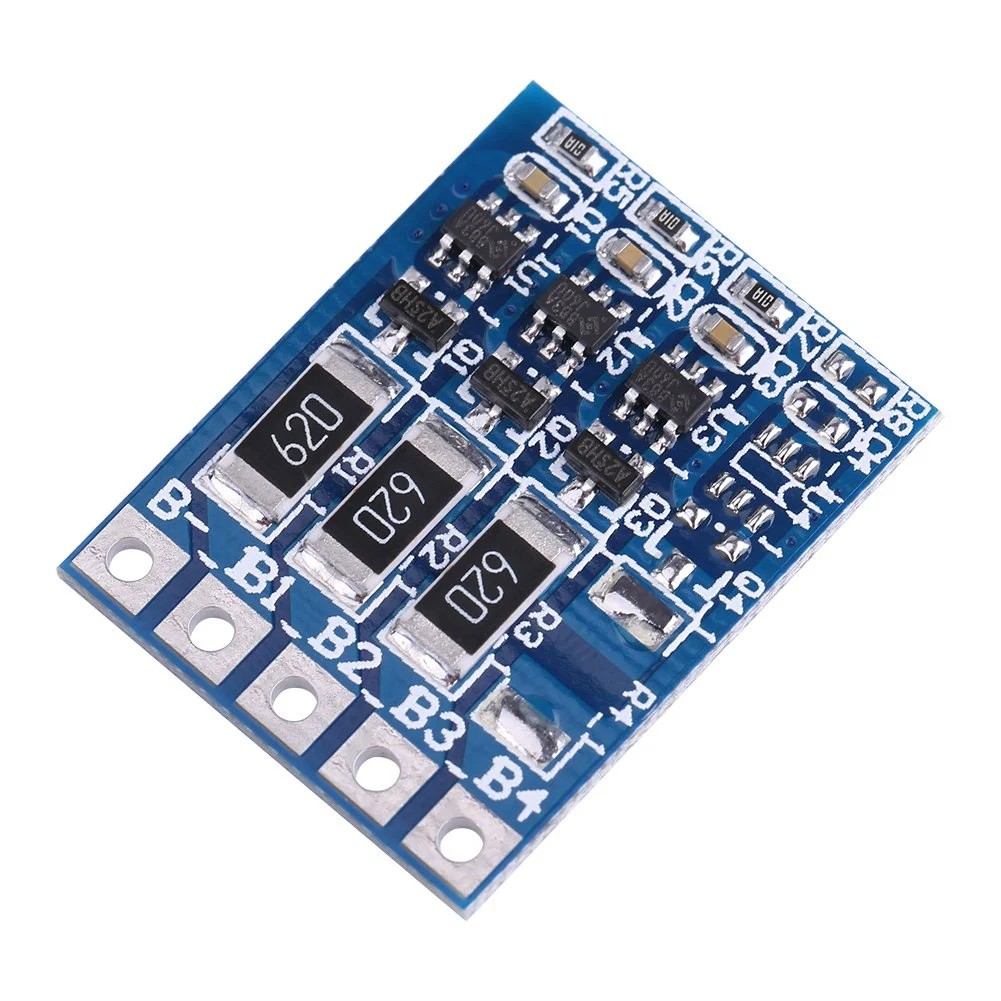

Modulul de balansare 3S este un circuit auxiliar pentru egalizarea pasiva a celor trei celule sau grupe de celule Li-ion conectate in serie. Se instaleaza alaturi de un BMS fara balansare si contribuie la mentinerea unor tensiuni apropiate intre celule in timpul incarcarii.

Specificatii tehnice:

• tip produs: modul de balansare pasiva;

• configuratie acumulator: 3S;

• tip acumulator compatibil: Li-ion;

• formate de celule compatibile: 18650, 21700, 26650 si alte celule Li-ion compatibile;

• tensiune nominala pachet: 11.1V;

• tensiune maxima a pachetului: 12.6V;

• tensiune de balansare: aproximativ 4.2V/celula;

• curent de balansare: aproximativ 66mA/celula;

• functie de balansare: da, pasiva;

• protectie la supraincarcare: nu;

• protectie la supradescarcare: nu;

• protectie la supracurent: nu;

• protectie la scurtcircuit: nu;

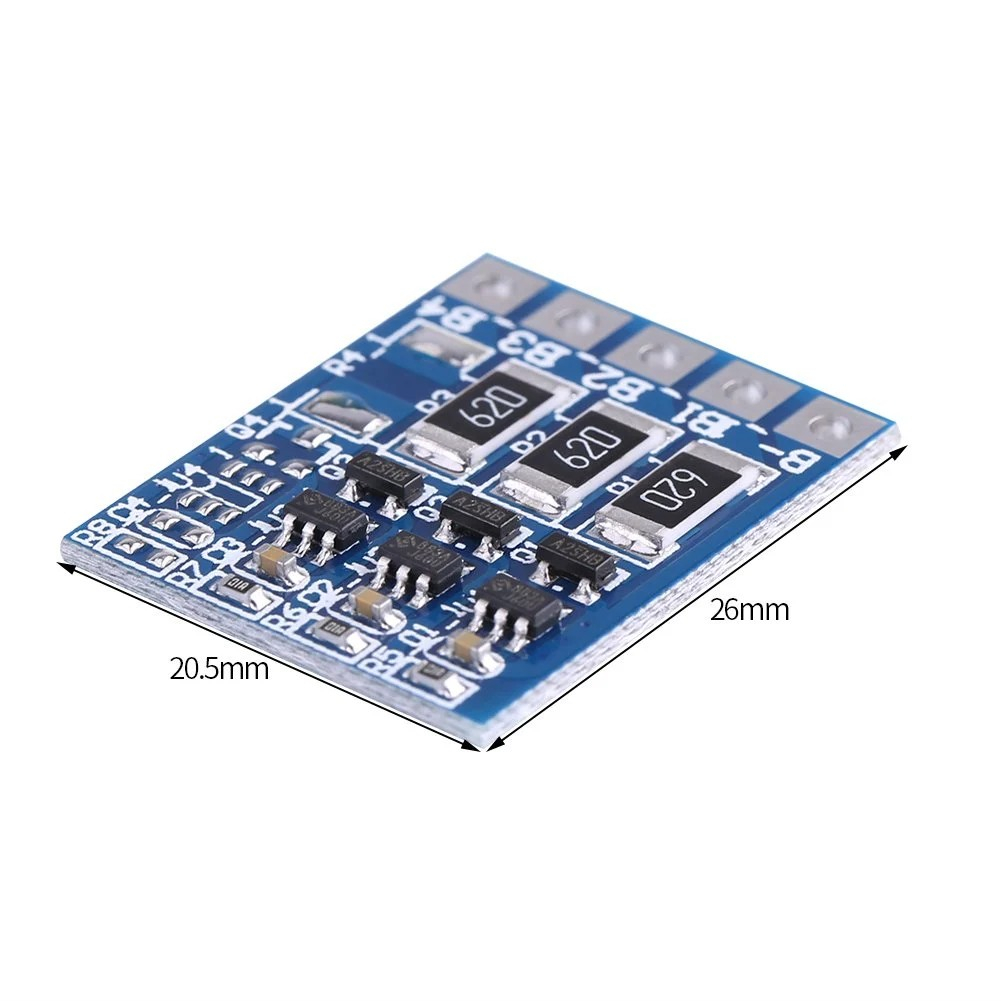

• dimensiuni: aproximativ 25x22mm;

• conexiuni: B-, B1, B2 si B+.

Continut pachet:

• 1 x modul de balansare 3S pentru baterii Li-ion.

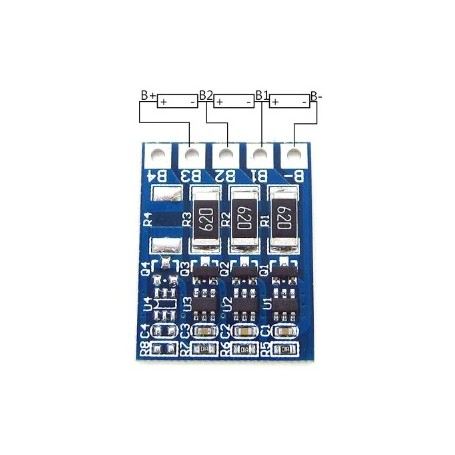

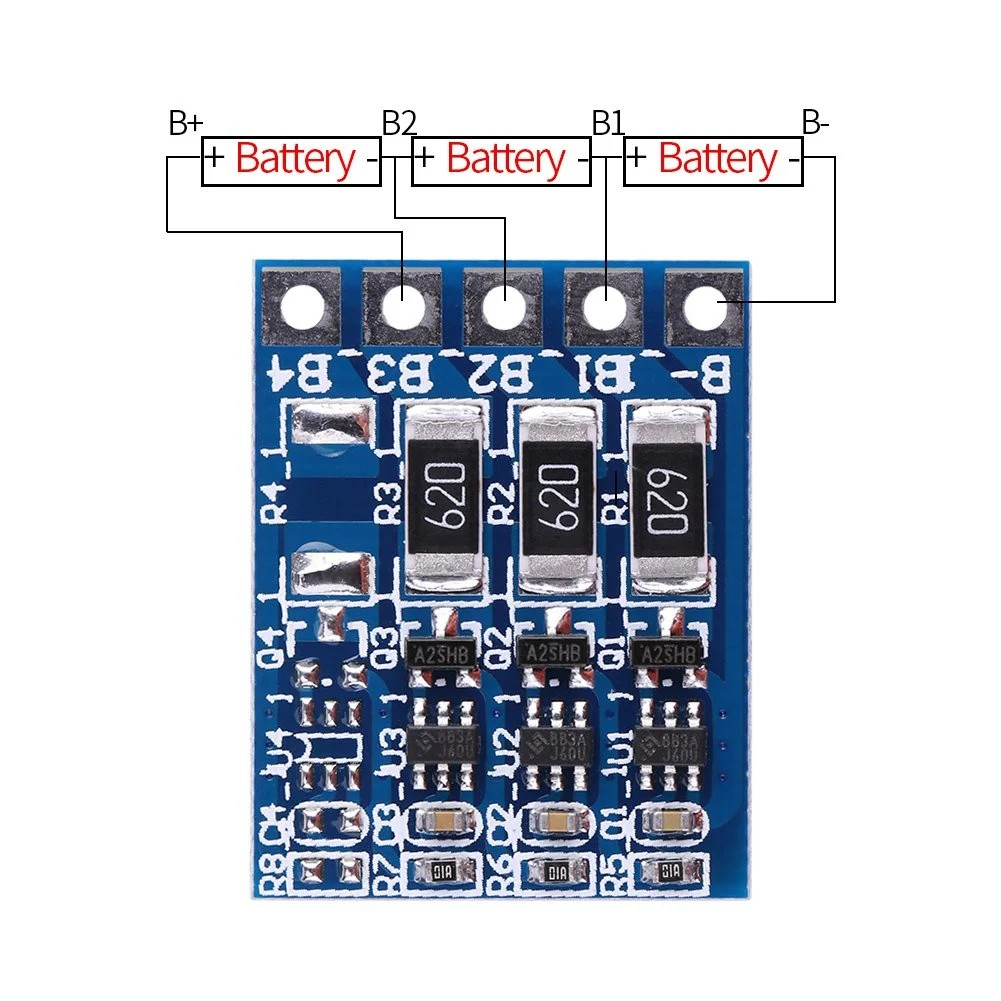

Conectarea modulului:

• B-: negativul general al pachetului;

• B1: legatura dintre prima si a doua celula sau grupa;

• B2: legatura dintre a doua si a treia celula sau grupa;

• B+: pozitivul general al pachetului.

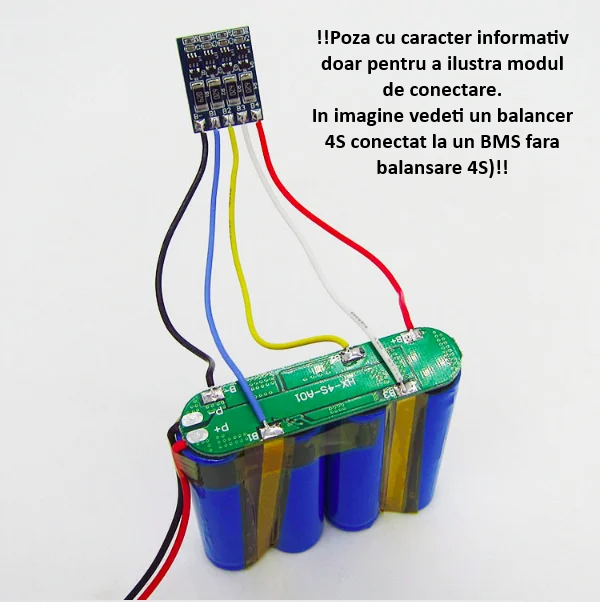

Modulul se conecteaza in paralel cu punctele corespunzatoare ale pachetului si ale BMS-ului. Marcajele existente pe placa trebuie verificate inaintea realizarii conexiunilor.

Instructiuni de montaj / utilizare:

1. Formati un pachet din trei celule sau trei grupe de celule Li-ion conectate in serie.

2. Verificati individual tensiunea fiecarei grupe inainte de conectarea modulului.

3. Conectati borna B- la negativul general al pachetului.

4. Conectati B1 la legatura dintre prima si a doua grupa.

5. Conectati B2 la legatura dintre a doua si a treia grupa.

6. Conectati B+ la pozitivul general al pachetului.

7. Verificati cu un multimetru tensiunile dintre punctele succesive inainte de punerea in functiune.

8. Utilizati modulul impreuna cu un BMS 3S compatibil, preferabil fara functie proprie de balansare.

9. Izolati placa si conexiunile pentru prevenirea scurtcircuitelor accidentale.

Functionare:

Cand una dintre celule ajunge prima la tensiunea de balansare, modulul disipa o parte din energia acesteia sub forma de caldura. In acest mod, celelalte celule pot continua incarcarea si pot reduce diferenta de tensiune din interiorul pachetului.

Modulul nu controleaza tensiunea finala de incarcare si nu deconecteaza pachetul in cazul aparitiei unei conditii periculoase. Oprirea incarcarii si protectia acumulatorilor sunt asigurate de BMS si de incarcatorul compatibil.

Recomandari si precautii:

• Utilizati modulul numai cu pachete Li-ion 3S, cu tensiune maxima de 12.6V.

• Nu utilizati produsul fara un BMS compatibil.

• Modulul nu inlocuieste BMS-ul si nu ofera protectie la supraincarcare, supradescarcare, supracurent sau scurtcircuit.

• Pentru rezultate corespunzatoare, celulele trebuie sa aiba caracteristici apropiate.

• Diferenta de tensiune recomandata intre celule este de maximum aproximativ 0.03V.

• Diferenta de rezistenta interna recomandata este de maximum aproximativ 5mΩ.

• Diferenta de capacitate recomandata este de maximum aproximativ 50mAh.

• Nu inversati polaritatea si nu conectati terminalele intr-o ordine aleatorie.

• Nu utilizati celule deteriorate, umflate, supraincalzite sau puternic dezechilibrate.

• Utilizati un incarcator Li-ion compatibil cu pachete 3S, cu tensiune finala de 12.6V.

• Nu utilizati modulul cu acumulatori LiFePO4 sau cu alte configuratii decat 3S.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
