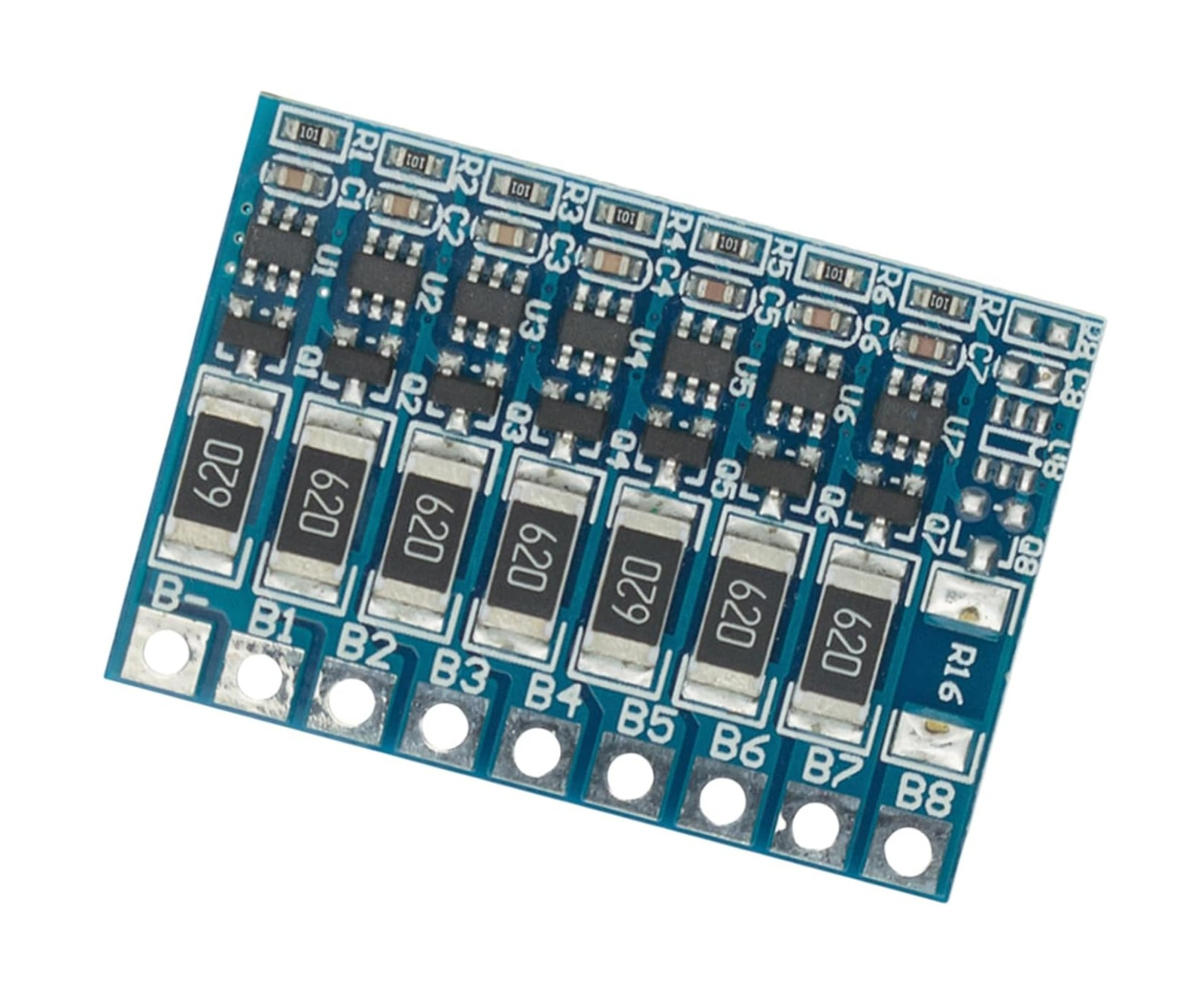

Modulul de balansare 7S este un circuit auxiliar pentru egalizarea pasiva a celor sapte celule sau grupe de celule Li-ion conectate in serie. Se instaleaza alaturi de un BMS fara balansare si contribuie la mentinerea unor tensiuni apropiate intre celule in timpul incarcarii.

Specificatii tehnice:

• Tip produs: modul de balansare pasiva;

• Configuratie acumulator: 7S;

• Tip acumulator compatibil: Li-ion;

• Formate de celule compatibile: 18650, 21700, 26650 si alte celule Li-ion compatibile;

• Tensiune nominala pachet: 25.9V;

• Tensiune maxima a pachetului: 29.4V;

• Tensiune de balansare: aproximativ 4.2V/celula;

• Curent de balansare: aproximativ 66mA/celula;

• Protectii integrate: nu;

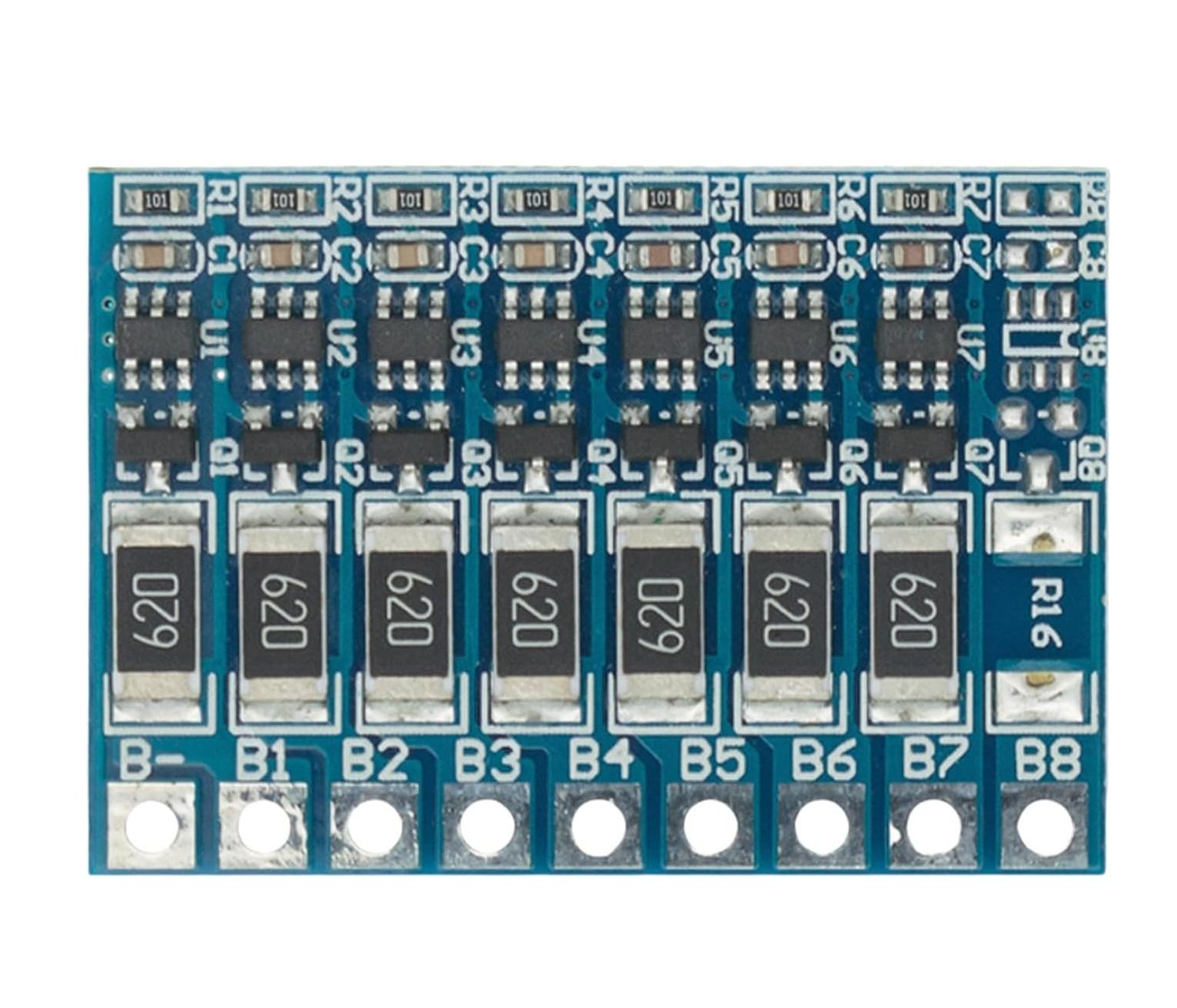

• Conexiuni: B-, B1, B2, B3, B4, B5, B6 si B+.

Continut pachet:

• 1 x modul de balansare 7S pentru baterii Li-ion.

Instructiuni de montaj:

1. Se formeaza un pachet din sapte celule sau sapte grupe de celule Li-ion conectate in serie.

2. Se verifica individual tensiunea fiecarei grupe inainte de conectarea modulului.

3. Terminalul B- se conecteaza la negativul general al pachetului.

4. Terminalele B1-B6 se conecteaza succesiv la punctele intermediare dintre grupele de celule.

5. Terminalul B+ se conecteaza la pozitivul general al pachetului.

6. Tensiunile dintre punctele succesive se verifica folosind un multimetru.

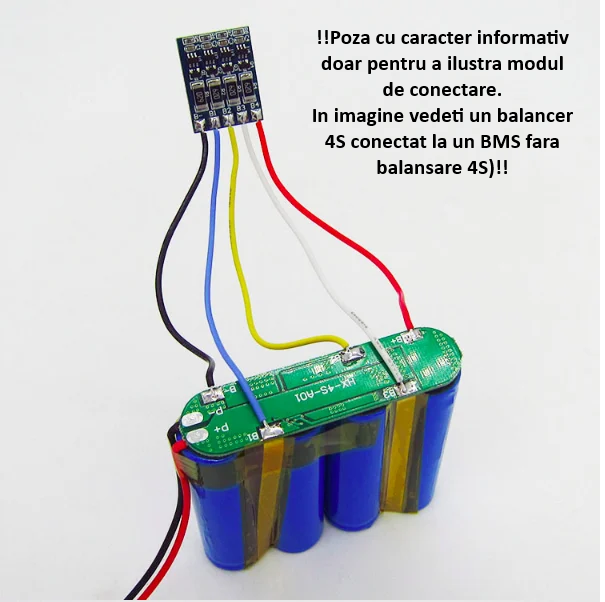

7. Modulul se conecteaza impreuna cu un BMS 7S compatibil, urmarind marcajele imprimate pe ambele placi.

8. Placa si conexiunile se izoleaza pentru prevenirea scurtcircuitelor accidentale.

Utilizare:

Cand una dintre celule ajunge prima la pragul de balansare, modulul disipa o parte din energia acesteia sub forma de caldura si permite celorlalte celule sa reduca diferenta de tensiune. Oprirea incarcarii si protectia acumulatorilor sunt controlate de BMS si de incarcator, deoarece modulul de balansare nu indeplineste aceste functii.

Recomandari si precautii:

• Celulele trebuie sa aiba caracteristici si stari de incarcare apropiate.

• Diferenta de tensiune recomandata intre celule este de maximum aproximativ 0.03V.

• Diferenta de rezistenta interna recomandata este de maximum aproximativ 5mΩ.

• Diferenta de capacitate recomandata este de maximum aproximativ 50mAh.

• Produsul nu inlocuieste BMS-ul si nu ofera protectie la supraincarcare, supradescarcare, supracurent sau scurtcircuit.

• Conexiunile nu se realizeaza intr-o ordine aleatorie si nu se inverseaza polaritatea.

• Nu se utilizeaza celule deteriorate, umflate, supraincalzite sau puternic dezechilibrate.

• Pentru incarcare se foloseste un incarcator Li-ion compatibil cu pachete 7S.

• Placa nu trebuie sa intre in contact cu suprafete metalice sau alte materiale conductoare.

Compatibilitate:

• Pachete formate din sapte celule sau sapte grupe Li-ion conectate in serie.

• BMS-uri 7S fara functie proprie de balansare.

• Celule Li-ion de 3.6V sau 3.7V nominal.

• Produsul nu este compatibil cu acumulatori LiFePO4 sau cu alte configuratii decat 7S.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
