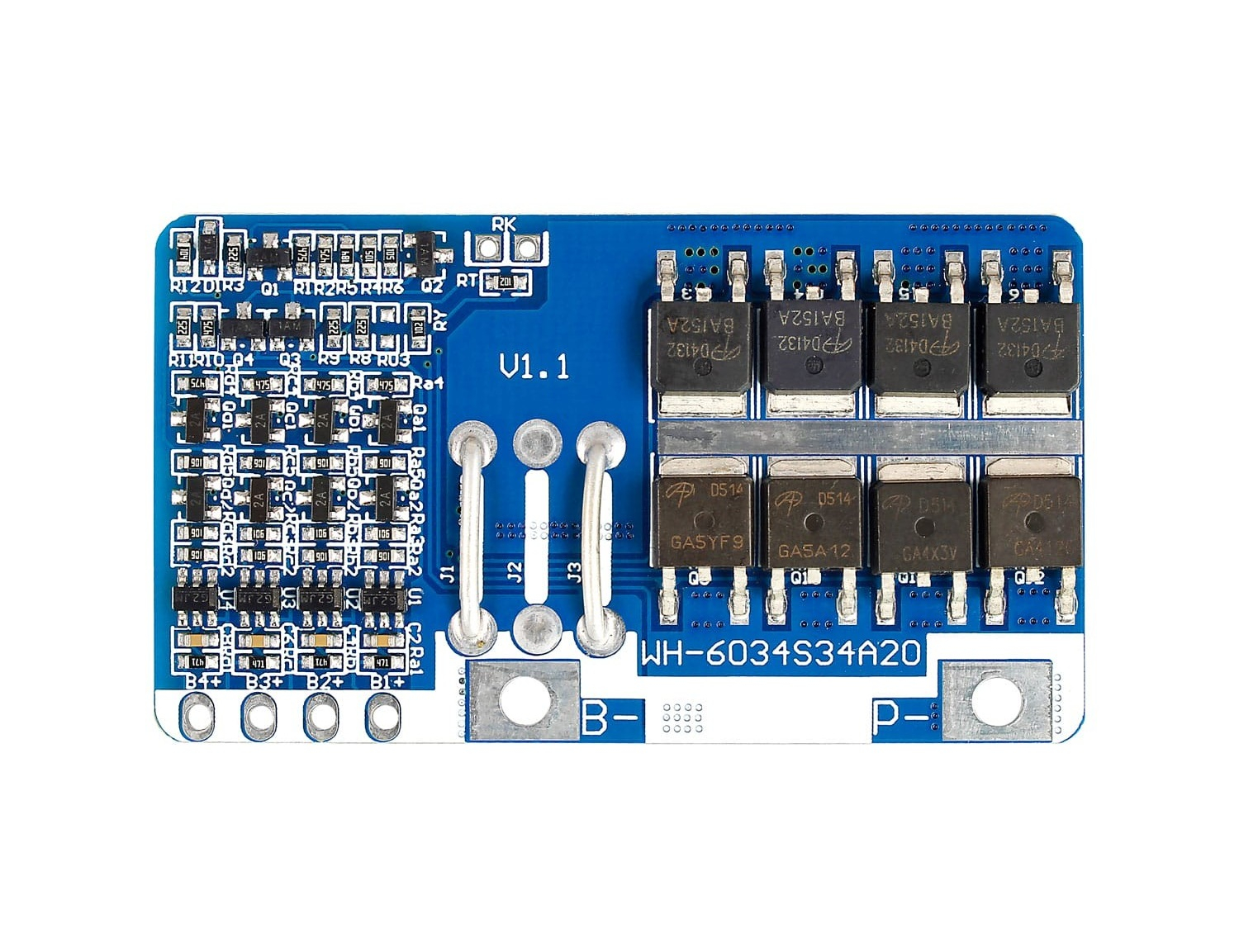

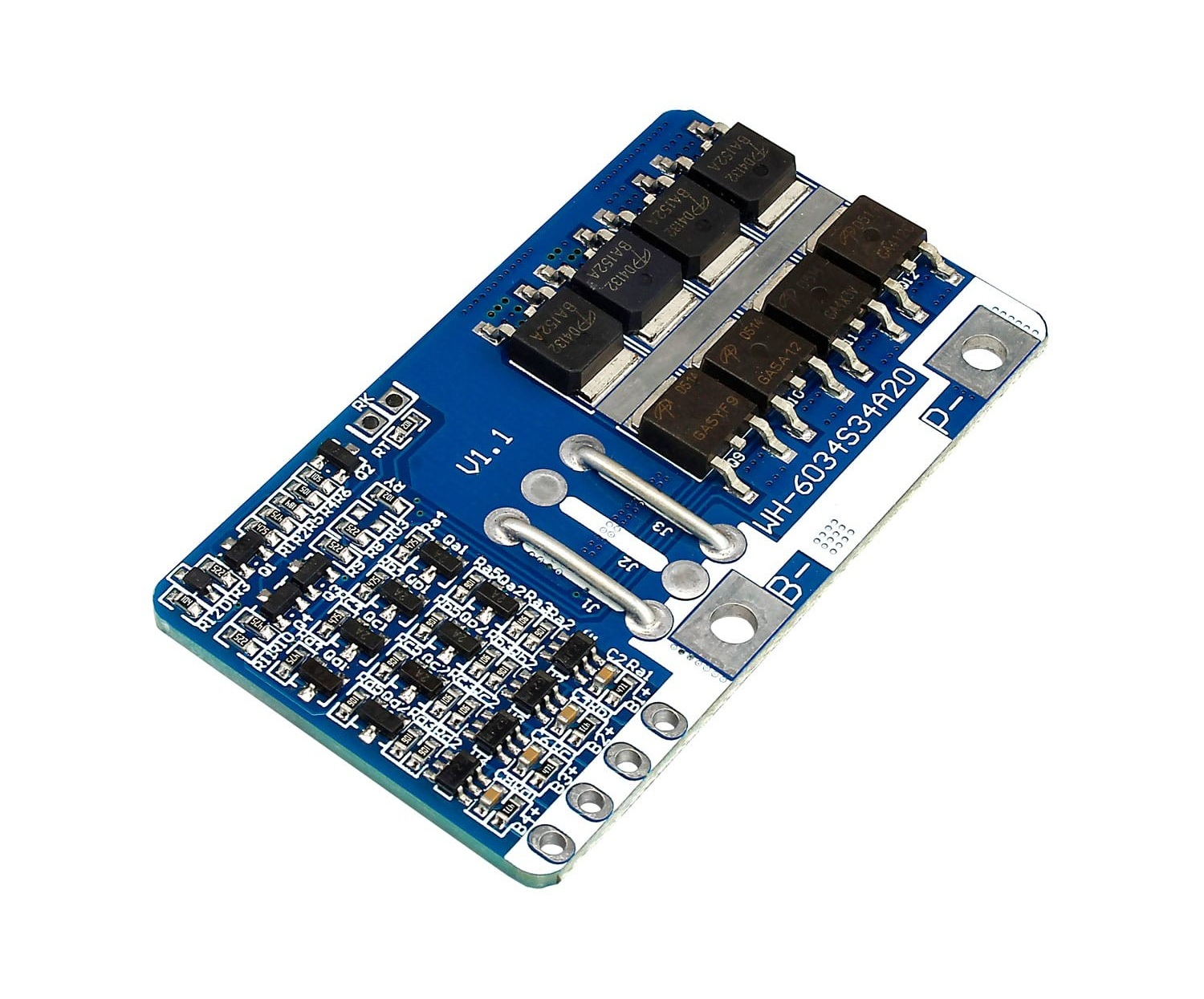

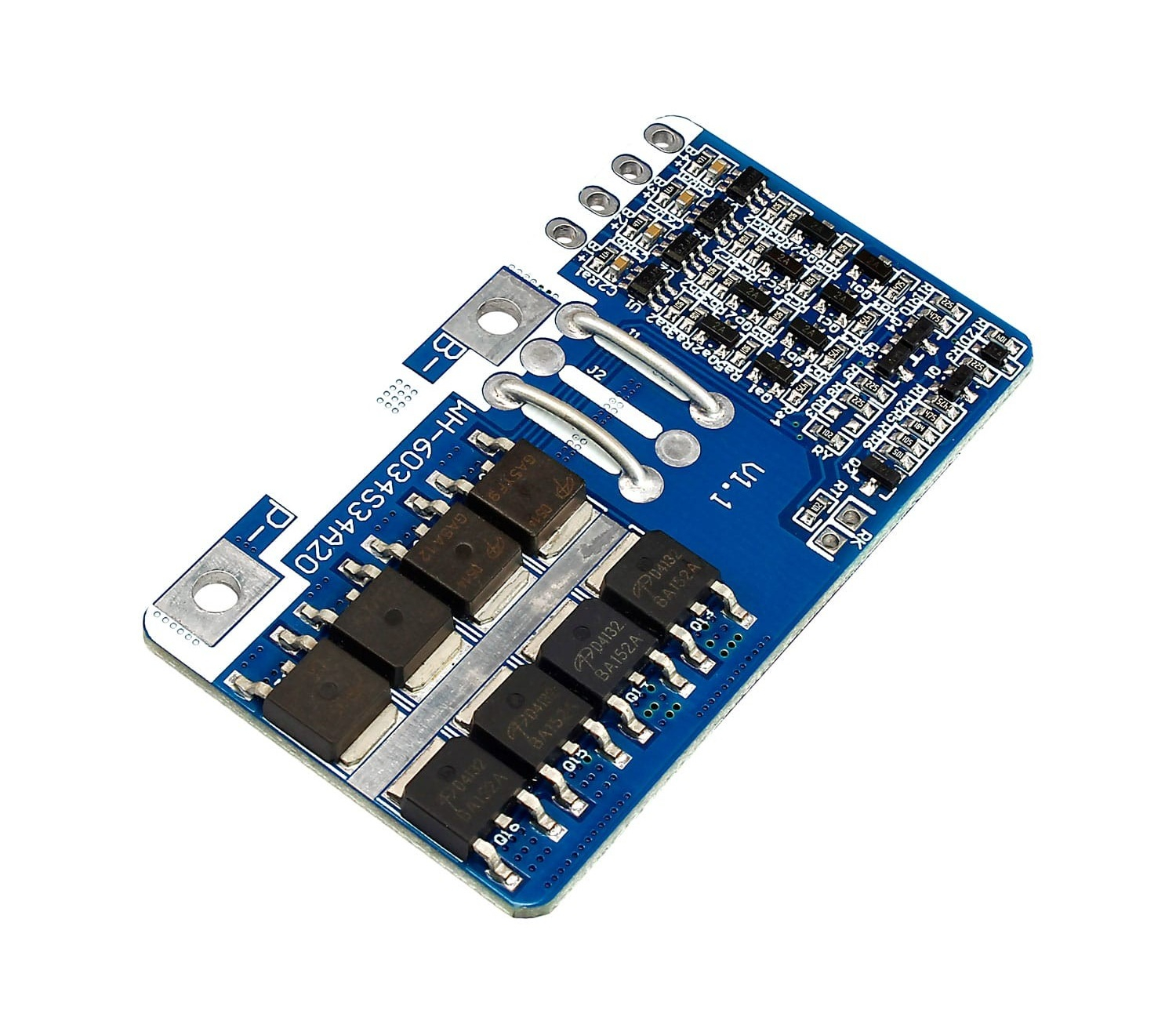

Modulul de protectie si echilibrare BMS 4S 20A gestioneaza incarcarea si descarcarea pachetelor formate din patru celule sau grupe de celule Li-ion conectate in serie. Este potrivit pentru acumulatorii utilizati in bormasini, aspiratoare portabile si alte echipamente cu motoare, unde sunt necesare monitorizarea precisa si protectia individuala a celulelor.

Caracteristici principale:

• Monitorizare precisa a tensiunii celulelor.
• Terminale separate pentru incarcare si descarcare.
• Detectie a supracurentului pe doua niveluri.
• Circuit separat pentru detectarea scurtcircuitului.
• Control electronic al incarcarii si descarcarii prin tranzistoare MOSFET.
• Consum redus de curent in modul standby.

Specificatii tehnice:

• Tip produs: modul BMS de protectie si balansare
• Configuratie acumulatori: 4S
• Tip acumulator: Li-ion / Li-ion polimer
• Compatibilitate celule: inclusiv 18650
• Tensiune nominala pachet: 14.8V
• Tensiune maxima de incarcare: 16.8V
• Curent declarat: 20A
• Functie de balansare: da
• Configuratie porturi: porturi separate pentru incarcare si descarcare
• Protectii: supraincarcare, supradescarcare, supracurent si scurtcircuit

Continut pachet:

• 1 x modul BMS 4S 20A cu balansare

Instructiuni de montaj:

1. Formati pachetul din patru celule sau patru grupe de celule Li-ion conectate in serie.
2. Masurati separat tensiunea fiecarei grupe si aduceti grupele la valori apropiate inaintea conectarii.

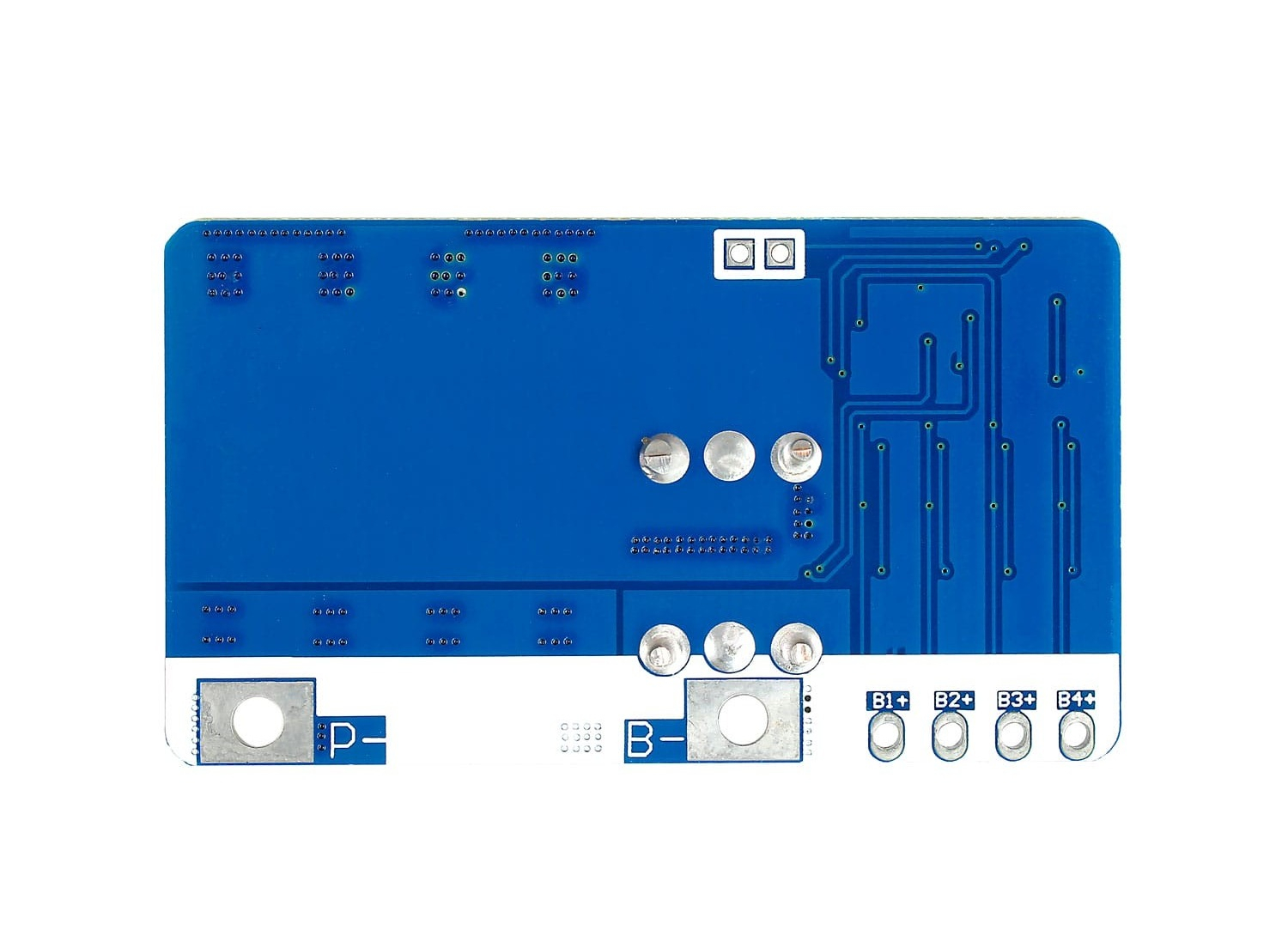

3. Identificati bornele bateriei, punctele intermediare de monitorizare si terminalele separate pentru incarcare si descarcare.
4. Conectati mai intai negativul general al pachetului, apoi punctele intermediare in ordinea indicata pe placa si pozitivul general la final.
5. Conectati incarcatorul la terminalul dedicat incarcarii si consumatorul la terminalul dedicat descarcarii.
6. Verificati polaritatea si tensiunile dintre conexiuni inainte de punerea sub sarcina.
7. Izolati placa fata de celule si alte suprafete conductoare, pastrand posibilitatea de disipare a caldurii.

Utilizare:

Incarcarea se realizeaza cu un incarcator CC/CV dedicat pachetelor Li-ion 4S. Circuitul BMS monitorizeaza celulele si efectueaza balansarea in timpul incarcarii, fara a inlocui functia incarcatorului.

Recomandari si precautii:

• Nu considerati valoarea de 20A drept curent continuu garantat in lipsa unei fise tehnice complete.
• Dimensionati sarcina, conductorii si racirea cu o marja corespunzatoare.
• Pentru echipamente cu motoare, utilizati celule capabile sa furnizeze curentul de pornire solicitat.
• Nu folositi modulul cu acumulatori LiFePO4, NiMH, NiCd sau plumb-acid.
• Nu conectati modulul la pachete cu alta configuratie decat 4S.
• Nu inversati polaritatea si nu schimbati conexiunile cat timp pachetul este alimentat.
• Nu utilizati celule deteriorate, umflate, supraincalzite sau cu diferente mari de capacitate si rezistenta interna.
• Opriti utilizarea daca placa se incalzeste excesiv sau declanseaza repetat protectia.

Compatibilitate:

• Pachete Li-ion 4S
• Acumulatori Li-ion 18650
• Celule Li-ion polimer
• Configuratii formate din patru grupe conectate in serie
• Bormasini si scule electrice compatibile
• Aspiratoare portabile si alte echipamente cu motoare

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.
• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.
• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.
• Modulele necesita racire adecvata in functie de curentul utilizat.
• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
