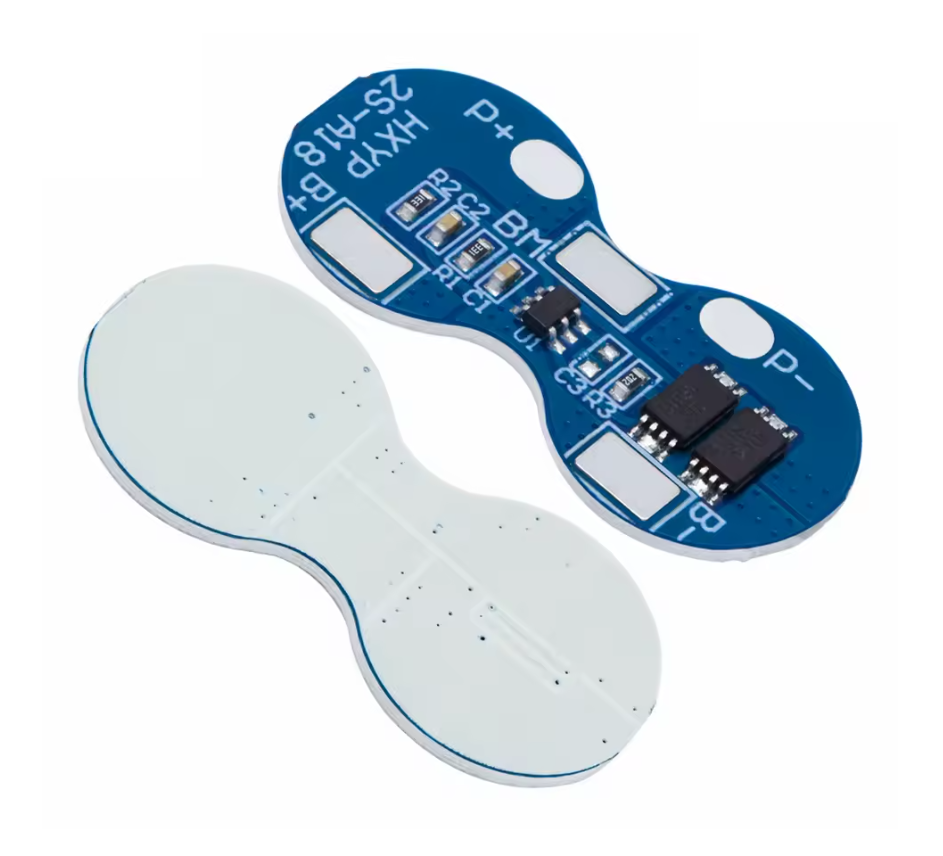

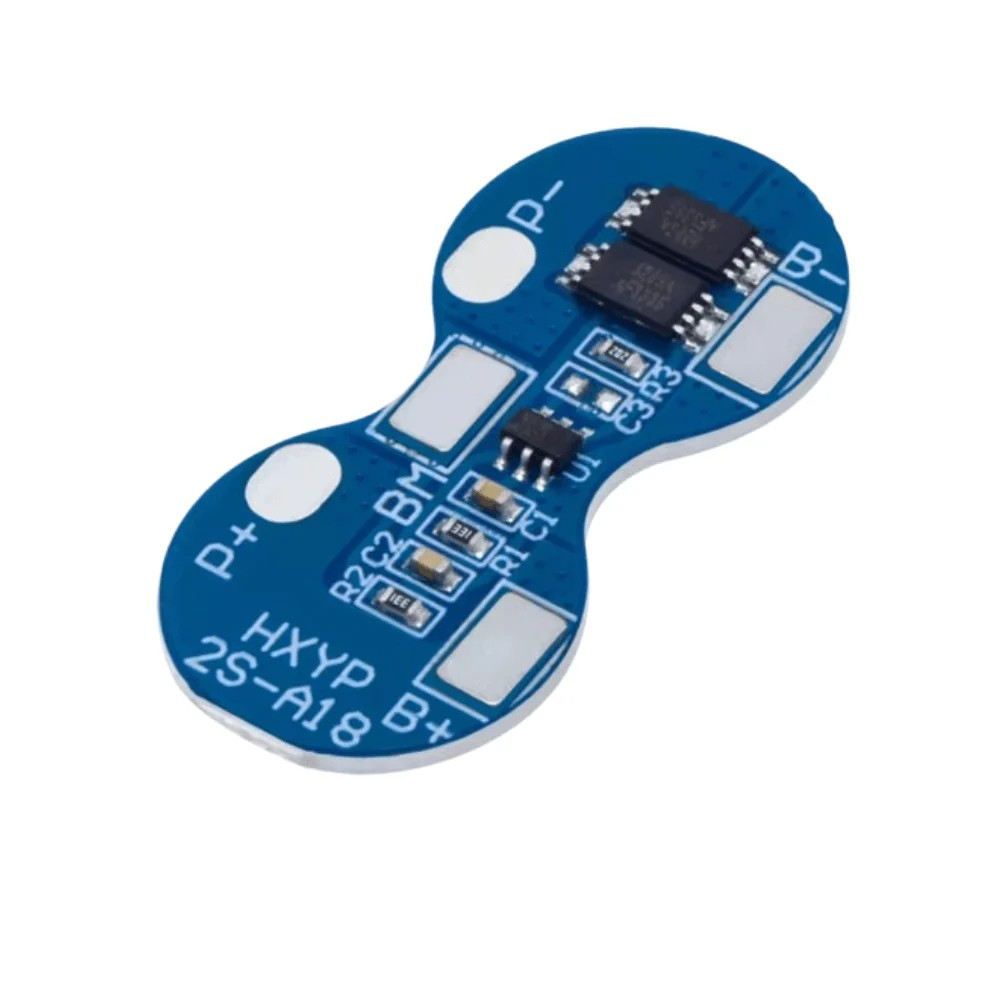

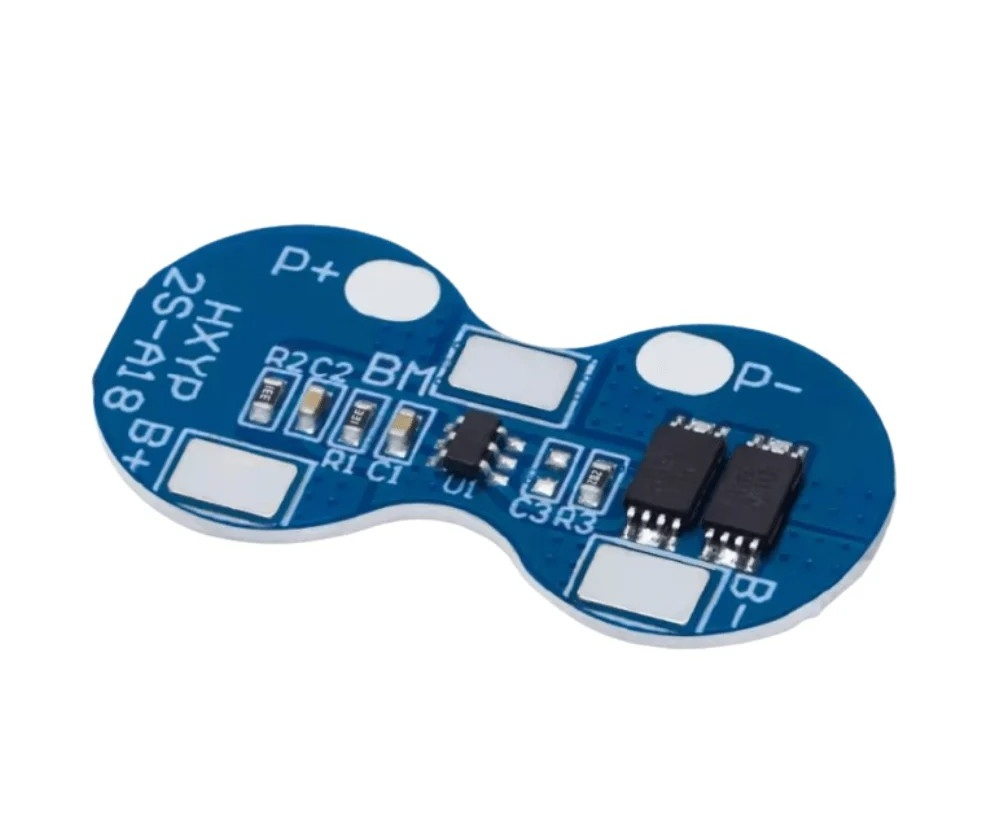

BMS-ul 2S 4A fara balansare este un modul de protectie pentru doua celule sau doua grupuri Li-ion conectate in serie, care monitorizeaza tensiunea si curentul pachetului. Este potrivit pentru acumulatori 18650 si ofera protectie la supraincarcare, descarcare excesiva, supracurent si scurtcircuit, cu recuperare automata dupa eliminarea defectului.

Specificatii tehnice:

• Tip produs: modul BMS de protectie
• Configuratie acumulator: 2S
• Tip baterie: Li-ion
• Balansare celule: nu
• Tensiune nominala pachet: 7.2-7.4V
• Tensiune maxima pachet: 8.4V
• Tensiune sursa de incarcare: 9V DC CC/CV
• Tensiune maxima admisa la intrare: 12V
• Curent maxim continuu de descarcare: 4A
• Consum propriu: maximum 6µA
• Tensiune de detectare a supraincarcarii: 4.29V ±0.025V per celula
• Temporizare protectie la supraincarcare: 1s
• Tensiune de recuperare dupa supraincarcare: 4.05V ±0.025V per celula
• Tensiune de detectare a descarcarii excesive: 3V ±0.1V per celula
• Temporizare protectie la descarcare excesiva: 128ms
• Tensiune de recuperare dupa descarcare excesiva: 3.2V ±0.1V per celula
• Tensiune de detectare a supracurentului: 200mV
• Curent de detectare a supracurentului: 9.8A
• Temporizare protectie la supracurent: 12ms
• Recuperare dupa supracurent: automata
• Temporizare protectie la scurtcircuit: maximum 50µs
• Recuperare dupa scurtcircuit: automata
• Rezistenta interna a circuitului MOSFET: maximum 21mΩ
• Temperatura de lucru: -40...+80°C
• Temperatura de depozitare: -40...+125°C

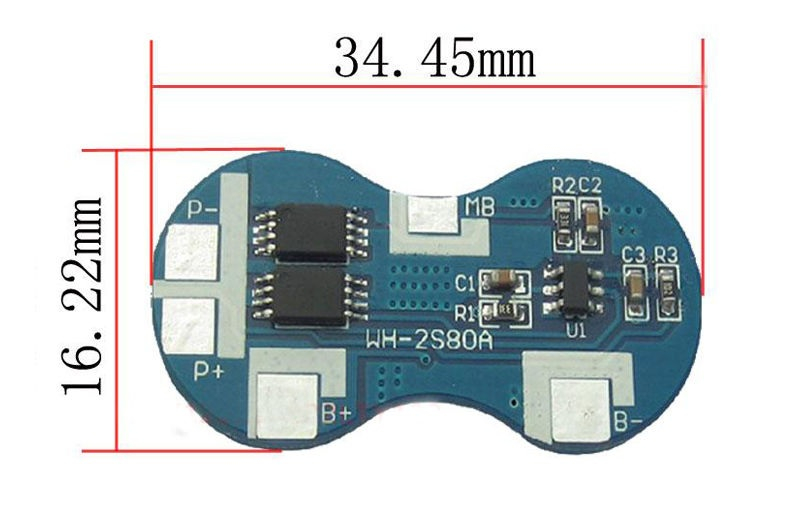

• Dimensiuni: 35x17mm

Continut pachet:

• 1x modul BMS 2S 4A fara balansare

Instructiuni de montaj:

1. Formati un pachet 2S din doua celule sau doua grupuri de celule Li-ion conectate in serie.
2. Verificati tensiunea si polaritatea fiecarei grupe inainte de conectarea modulului.

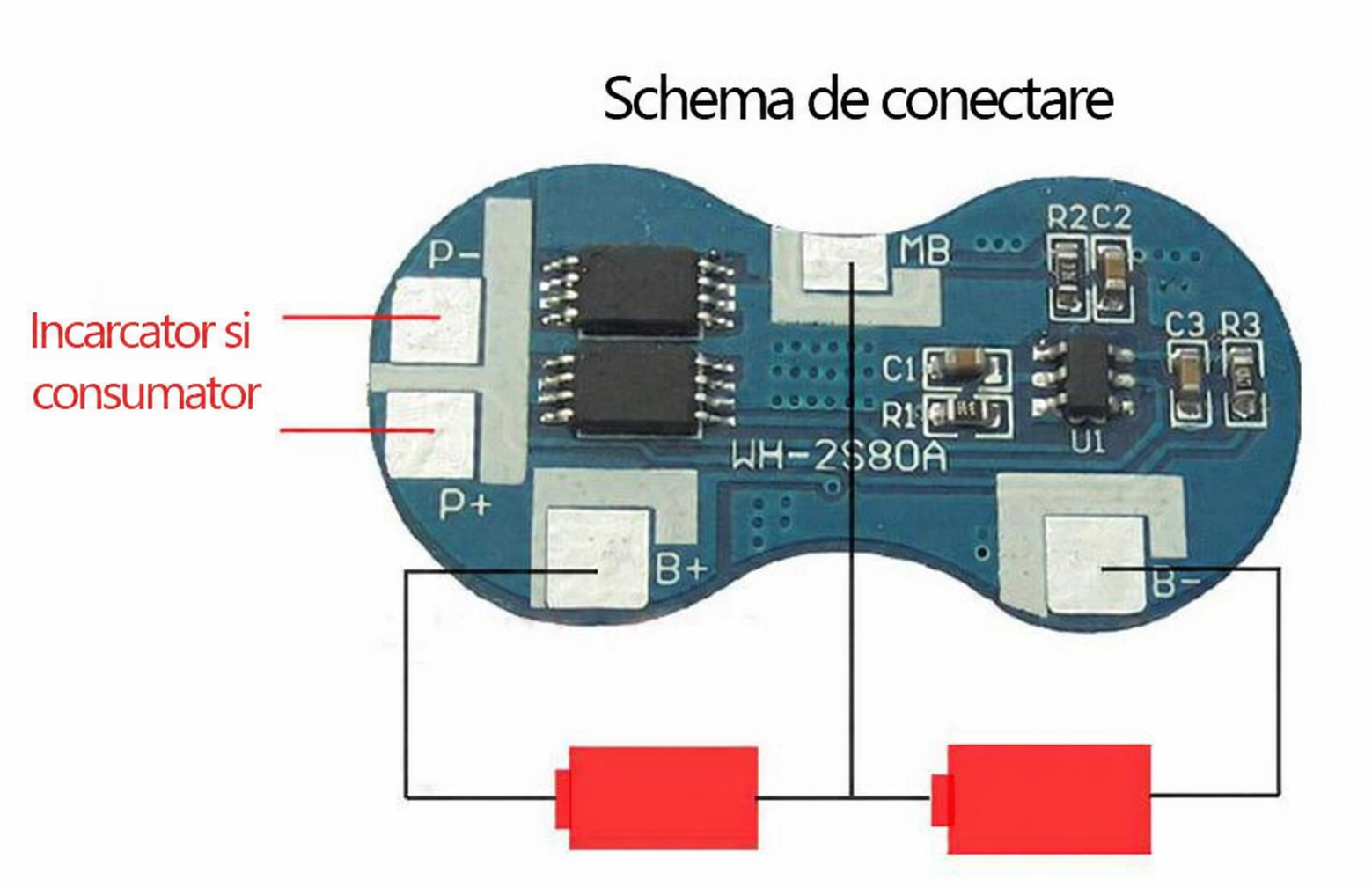

3. Conectati terminalul B+ la polul pozitiv al pachetului, MB la punctul comun dintre cele doua grupe si B- la polul negativ.
4. Conectati polul pozitiv comun al incarcatorului si consumatorului la P+, iar polul negativ comun la P-.
5. Verificati conexiunile cu un aparat de masura, izolati punctele conductoare si testati pachetul fara sarcina.

Utilizare:

Modulul foloseste un port comun pentru incarcare si descarcare, disponibil prin terminalele P+ si P-. Acesta trebuie utilizat impreuna cu o sursa externa CC/CV compatibila si nu inlocuieste un incarcator dedicat pentru pachete Li-ion.

Recomandari si precautii:

• Utilizati celule cu parametri si niveluri de incarcare apropiate.
• Deoarece modulul nu include balansare, egalizati celulele inainte de asamblare si verificati periodic tensiunea fiecarei grupe.
• Respectati limitele specificate pentru tensiune, curent si temperatura.
• Nu inversati polaritatea si nu conectati incarcatorul sau consumatorul direct la terminalele destinate celulelor.
• Nu utilizati modulul daca prezinta deteriorari, conexiuni slabite sau urme de supraincalzire.

Compatibilitate:

• Pachete Li-ion 2S realizate din doua celule sau doua grupuri de acumulatori 18650.
• Sisteme cu port comun pentru incarcare si descarcare.
• Nu este compatibil cu acumulatori LiFePO4 sau cu pachete avand alta configuratie serie.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
