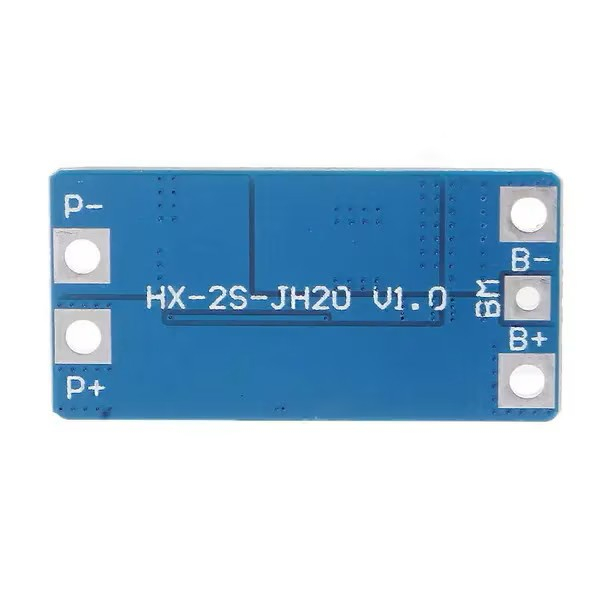

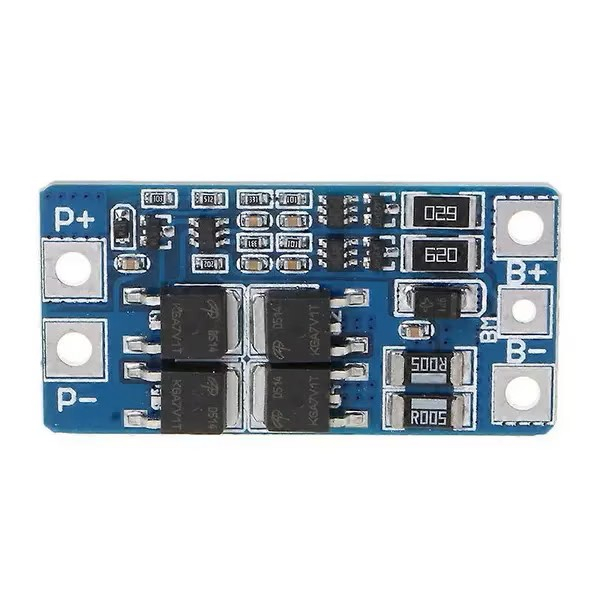

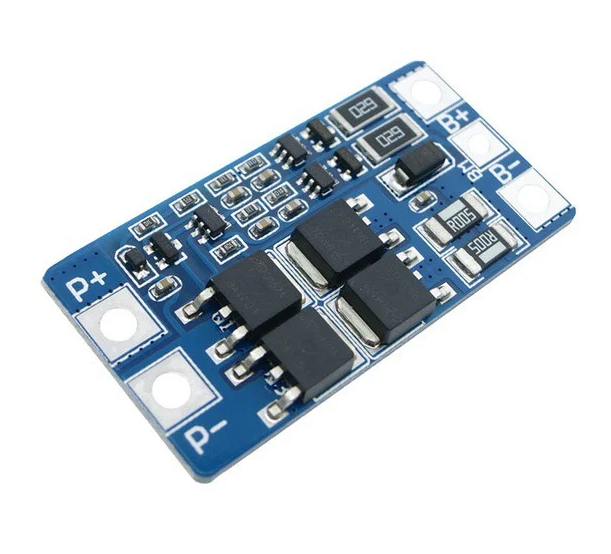

BMS-ul 2S 10A cu balansare este un modul de protectie pentru doua celule sau doua grupuri de celule Li-ion conectate in serie, care controleaza limitele electrice ale pachetului. Este destinat pachetelor de acumulatori 18650 si ofera protectie la supraincarcare, descarcare excesiva, supracurent si scurtcircuit.

Specificatii tehnice:

• Tip produs: modul BMS cu protectie si balansare
• Configuratie acumulator: 2S
• Tip baterie: Li-ion
• Balansare celule: da
• Tensiune maxima pachet: 8.4V
• Tensiune de incarcare: 8.4-9V DC
• Prag de protectie la supraincarcare: 4.25-4.35V ±0.05V per celula
• Prag de protectie la descarcare excesiva: 2.5-3.0V ±0.05V per celula
• Curent maxim de lucru: 10A
• Curent maxim instantaneu: 20A
• Consum static: sub 10µA
• Protectii: supraincarcare, descarcare excesiva, supracurent si scurtcircuit
• Circuit de protectie: HY2120 si AOD514 N-MOSFET
• Rezistenta interna: sub 300mΩ
• Temperatura de lucru: -40...+50°C
• Temperatura de depozitare: -40...+80°C
• Durata de functionare declarata: peste 50000h
• Dimensiuni: 46.7x23x3.15mm

Continut pachet:

• 1x modul BMS 2S 10A cu balansare

Instructiuni de montaj:

1. Formati un pachet 2S din doua celule sau doua grupuri de celule Li-ion conectate in serie.
2. Verificati polaritatea si tensiunea fiecarei grupe inainte de conectarea modulului.
3. Conectati grupele de celule respectand strict marcajele si schema placii.
4. Izolati modulul si punctele de conexiune pentru prevenirea scurtcircuitelor accidentale.
5. Conectati un incarcator compatibil si verificati functionarea pachetului fara sarcina inainte de conectarea consumatorului.

Utilizare:

Modulul se utilizeaza impreuna cu un incarcator dedicat pachetelor Li-ion 2S si nu inlocuieste circuitul de incarcare. Functia de balansare egalizeaza tensiunile celor doua grupe de celule, iar dupa activarea protectiei la scurtcircuit, iesirea se rearmeaza prin conectarea incarcatorului.

Recomandari si precautii:

• Utilizati numai celule Li-ion compatibile, cu parametri si niveluri de incarcare apropiate.
• Respectati limitele specificate pentru curent, tensiune si temperatura.
• Verificati cu atentie polaritatea inainte de alimentare.
• Asigurati racirea corespunzatoare a modulului la curenti ridicati.
• Nu conectati sau deconectati celulele cat timp incarcatorul ori consumatorul este activ.
• Nu utilizati modulul daca prezinta deteriorari, urme de supraincalzire sau conexiuni slabite.

Compatibilitate:

• Pachete Li-ion 2S formate din acumulatori 18650.
• Celule Li-ion cu tensiune maxima de incarcare de 4.2V per celula.
• Nu este compatibil cu acumulatori LiFePO4 sau cu pachete configurate 1S, 3S ori cu un alt numar de celule in serie.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
