BMS-ul 2S 8A fara balansare este un modul de protectie pentru doua celule sau doua grupuri Li-ion conectate in serie, care monitorizeaza tensiunile pachetului si curentul de lucru. Formatul compact il face potrivit pentru pachete cu acumulatori 18650, oferind protectie la supraincarcare, descarcare excesiva, supracurent si scurtcircuit.

Specificatii tehnice:

• Tip produs: modul BMS de protectie
• Configuratie acumulator: 2S
• Tip baterie: Li-ion
• Balansare celule: nu
• Tensiune nominala pachet: 7.4V
• Tensiune maxima pachet: 8.4V
• Tensiune de incarcare: 8.4-9V
• Prag de protectie la supraincarcare: 4.25-4.35V ±0.05V per celula
• Prag de protectie la descarcare excesiva: 2.5-3.0V ±0.05V per celula
• Curent maxim de lucru: 8A
• Curent maxim instantaneu: 10A
• Consum static: sub 10µA
• Circuit de protectie: HY2120 si AOD514 N-MOSFET
• Protectii: supraincarcare, descarcare excesiva, supracurent si scurtcircuit
• Rearmare dupa scurtcircuit: prin conectarea incarcatorului
• Rezistenta interna: sub 300mΩ
• Temperatura de lucru: -40...+50°C
• Temperatura de depozitare: -40...+80°C
• Durata de functionare declarata: peste 50000h
• Dimensiuni: 41x16x3.5mm

Continut pachet:

• 1x modul BMS 2S 8A fara balansare

Instructiuni de montaj:

1. Formati un pachet 2S din doua celule sau doua grupuri de celule Li-ion conectate in serie.
2. Egalizati tensiunile celulelor si verificati polaritatea inainte de conectarea modulului.

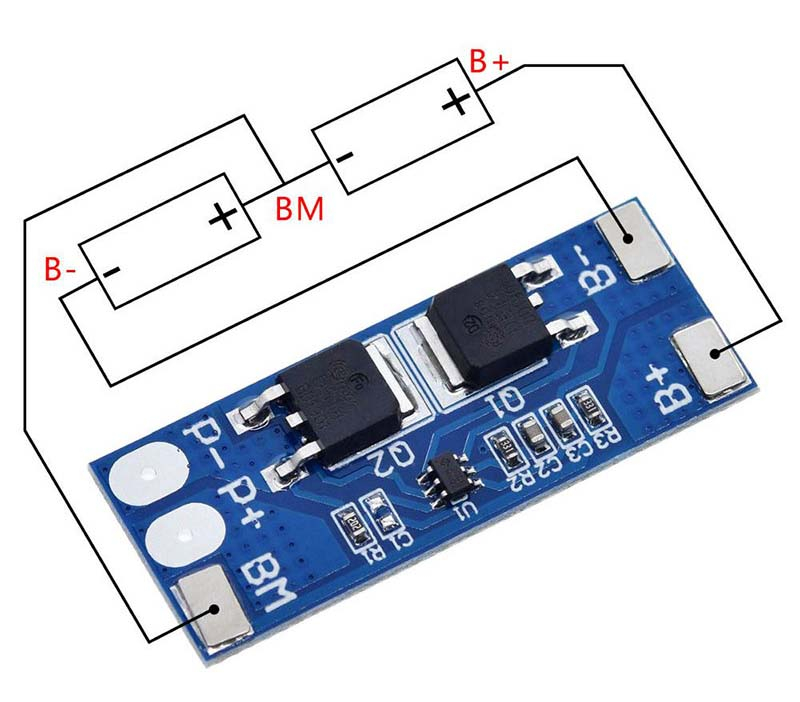

3. Conectati celulele, incarcatorul si consumatorul conform marcajelor si schemei placii.
4. Izolati modulul si toate punctele conductoare expuse pentru prevenirea scurtcircuitelor accidentale.
5. Verificati functionarea pachetului fara sarcina inainte de conectarea consumatorului.

Utilizare:

Modulul trebuie utilizat impreuna cu un incarcator dedicat pachetelor Li-ion 2S si nu inlocuieste circuitul de incarcare. Dupa activarea protectiei la scurtcircuit, functionarea se restabileste prin conectarea incarcatorului.

Recomandari si precautii:

• Utilizati celule cu parametri si niveluri de incarcare apropiate.
• Deoarece modulul nu include balansare, egalizati celulele inainte de asamblare si verificati periodic tensiunea fiecarei grupe.
• Respectati limitele specificate pentru tensiune, curent si temperatura.
• Nu inversati polaritatea si nu modificati conexiunile cat timp pachetul este alimentat.
• Asigurati racirea corespunzatoare a modulului la sarcini ridicate.
• Nu utilizati modulul daca prezinta deteriorari, conexiuni slabite sau urme de supraincalzire.

Compatibilitate:

• Pachete Li-ion 2S realizate din doua celule sau doua grupuri de acumulatori 18650.
• Nu este compatibil cu acumulatori LiFePO4 sau cu pachete avand alta configuratie serie.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
