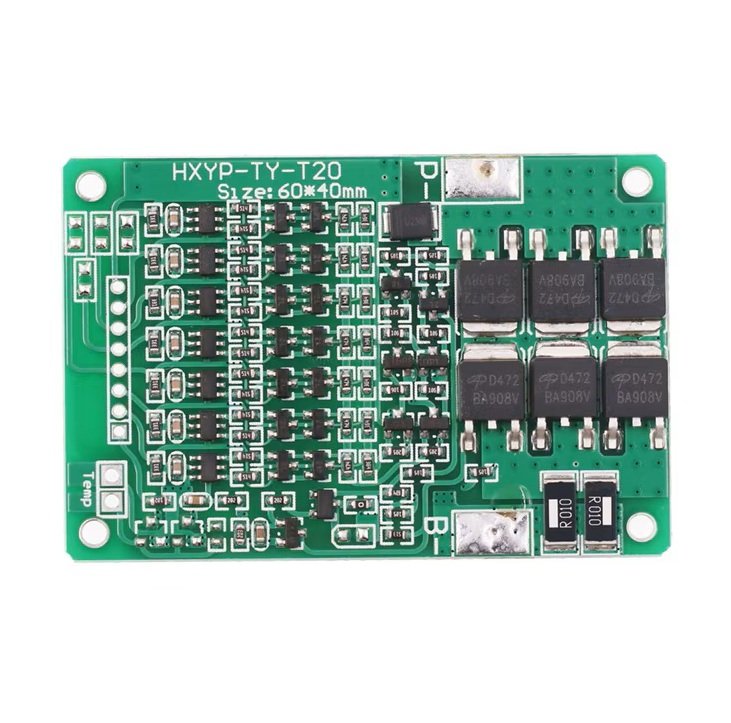

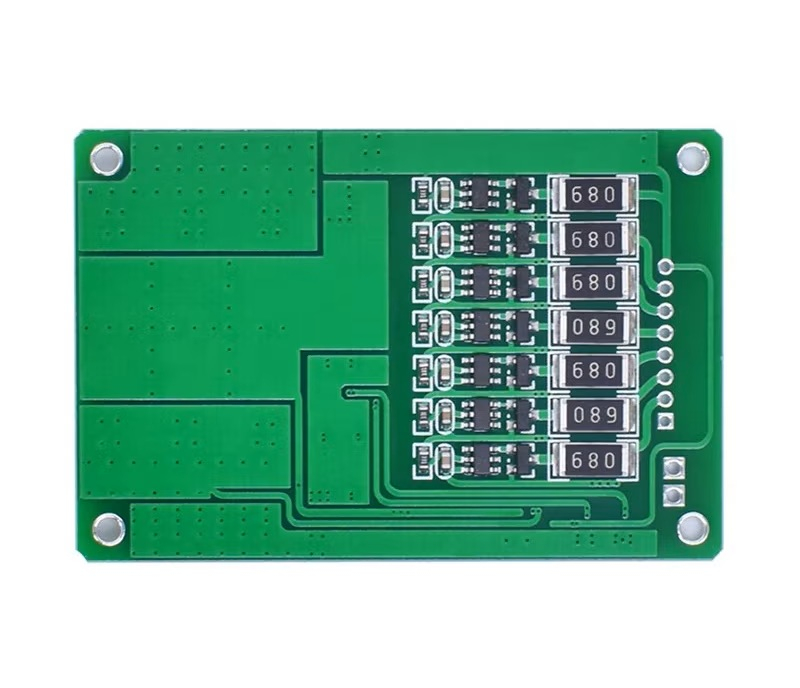

Modulul BMS 7S 15A cu balansare este o placa de protectie si echilibrare pentru pachete formate din sapte celule sau grupe de celule Li-ion conectate in serie. Este destinat pachetelor reincarcabile realizate inclusiv cu celule 18650, contribuind la incarcarea uniforma si la protejarea fiecarei grupe impotriva conditiilor electrice necorespunzatoare.

Specificatii tehnice:

• Configuratie acumulator: 7S;

• Tip acumulator: Li-ion;

• Tensiune nominala per celula: 3.7V;

• Tensiune maxima per celula: 4.2V;

• Tensiune nominala pachet: 25.9V;

• Tensiune de incarcare completa: 29.4V;

• Curent continuu de lucru: 15A;

• Functie de balansare: da;

• Curent de balansare: 80mA la 4.20V/celula;

• Tensiune de activare a balansarii: 4.18V ±0.03V/celula;

• Prag de protectie la supraincarcare: 4.25V/celula;

• Intarziere protectie la supraincarcare: 75ms;

• Tensiune de recuperare dupa supraincarcare: 4.19V ±0.05V/celula;

• Prag de protectie la supracurent: 60A;

• Protectie la scurtcircuit: da;

• Revenire dupa protectia la scurtcircuit: automata, cu intarziere;

• Dimensiuni: 60x40x3.6mm.

Continut pachet:

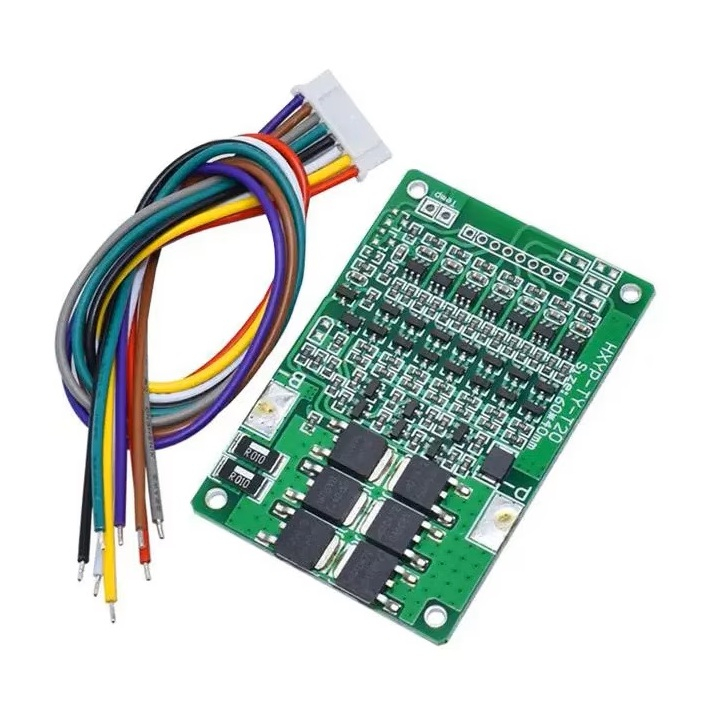

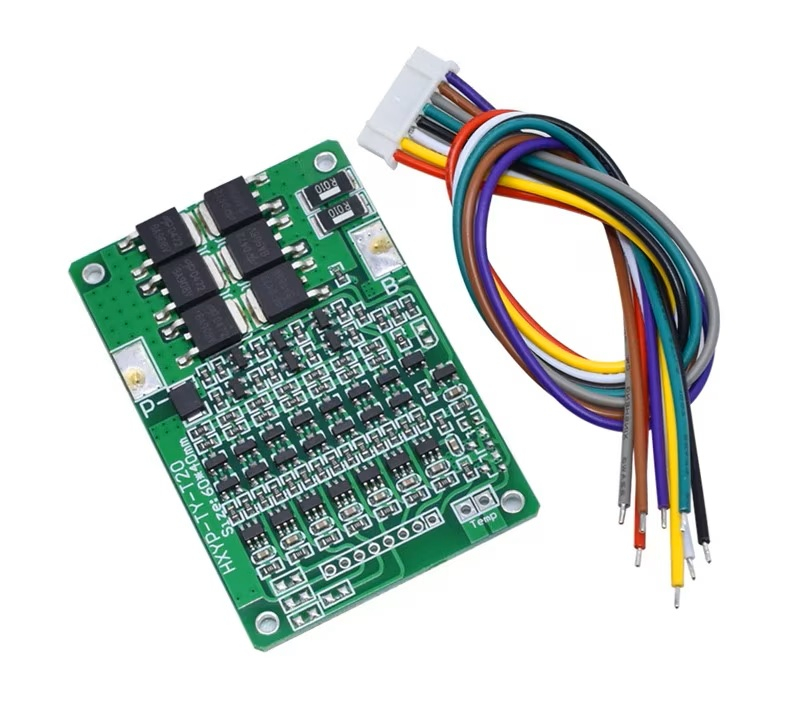

• 1 x placa BMS 7S 15A cu balansare.

Instructiuni de montaj:

1. Pachetul se realizeaza din sapte celule sau sapte grupe de celule Li-ion conectate in serie.

2. Inainte de montaj se verifica tensiunea fiecarei grupe, iar diferentele mari se corecteaza.

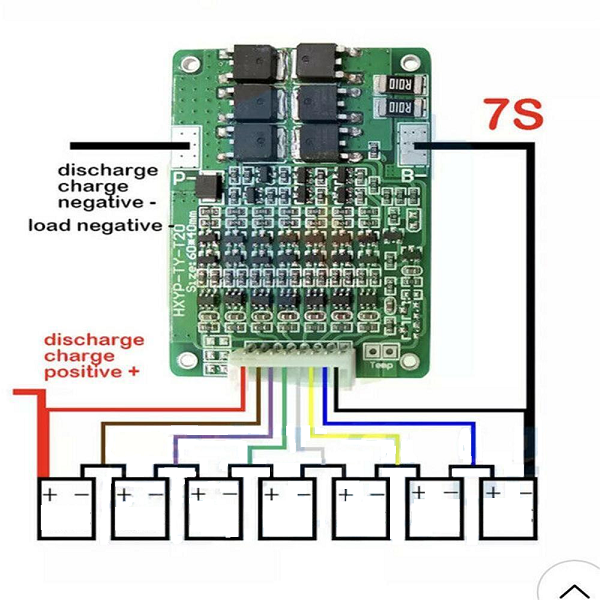

3. Se identifica bornele si ordinea firelor folosind marcajele placii si schema corespunzatoare variantei primite.

4. Conexiunile de monitorizare se realizeaza succesiv, pornind de la negativul general al pachetului si continuand in ordinea crescatoare a tensiunilor pana la pozitivul general.

5. Consumatorul si incarcatorul se conecteaza la bornele de iesire indicate pe placa, cu respectarea polaritatii.

6. Tensiunea dintre fiecare doua conexiuni succesive se verifica folosind un multimetru inaintea punerii in functiune.

7. Placa si toate punctele conductoare se izoleaza pentru prevenirea scurtcircuitelor accidentale.

Utilizare:

Modulul functioneaza automat dupa conectarea corecta si nu necesita configurare. Pachetul se incarca folosind un incarcator CC/CV dedicat acumulatorilor Li-ion 7S, deoarece placa BMS asigura protectia si echilibrarea, dar nu inlocuieste incarcatorul.

Recomandari si precautii:

• Nu se depaseste curentul continuu de lucru declarat.

• Se utilizeaza conductori dimensionati corespunzator, conexiuni ferme si disipare termica adecvata.

• Ordinea conexiunilor de monitorizare nu trebuie inversata sau modificata aleatoriu.

• Nu se conecteaza incarcatorul sau consumatorul inaintea verificarii tuturor tensiunilor intermediare.

• Nu se utilizeaza celule deteriorate, umflate, supraincalzite sau cu diferente mari de capacitate si rezistenta interna.

• Placa trebuie protejata impotriva umezelii, socurilor mecanice si contactului cu obiecte conductoare.

Compatibilitate:

• Celule Li-ion cu tensiune nominala de 3.7V si tensiune maxima de 4.2V;

• Celule in format 18650 si alte celule Li-ion compatibile;

• Pachete formate din sapte celule sau sapte grupe de celule conectate in serie;

• Nu este compatibil cu acumulatori LiFePO4 sau cu configuratii diferite de 7S.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
