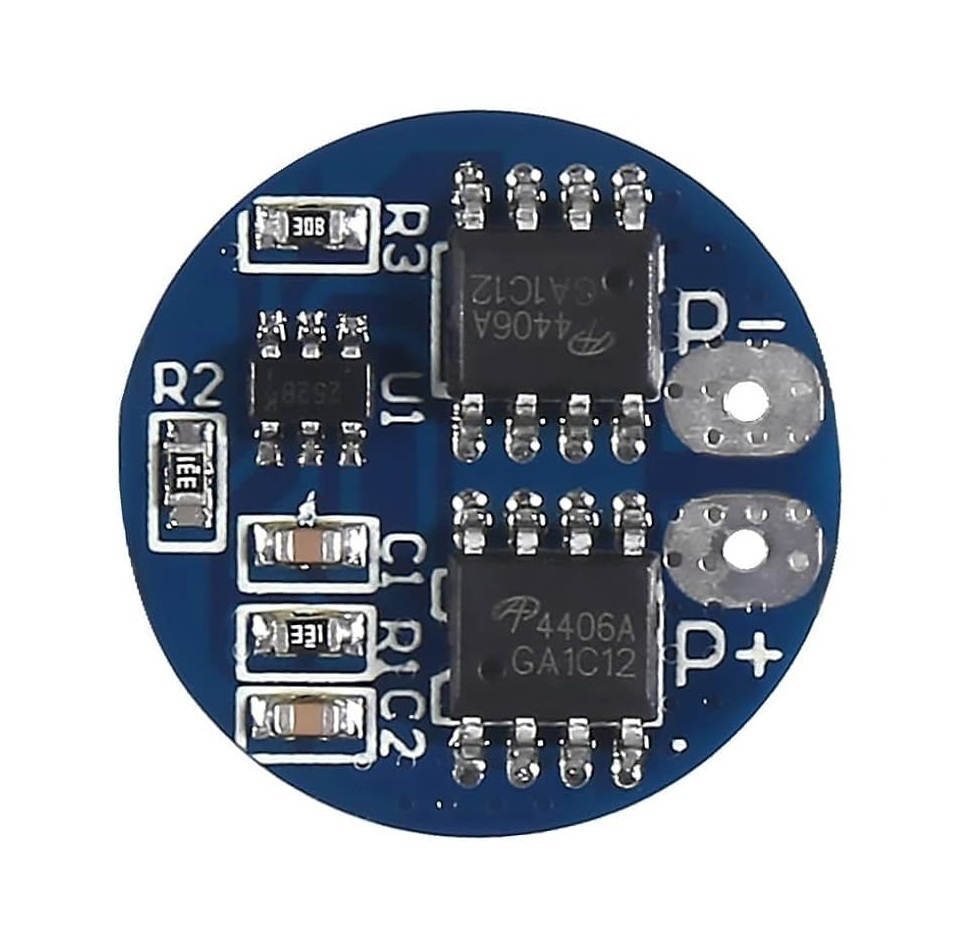

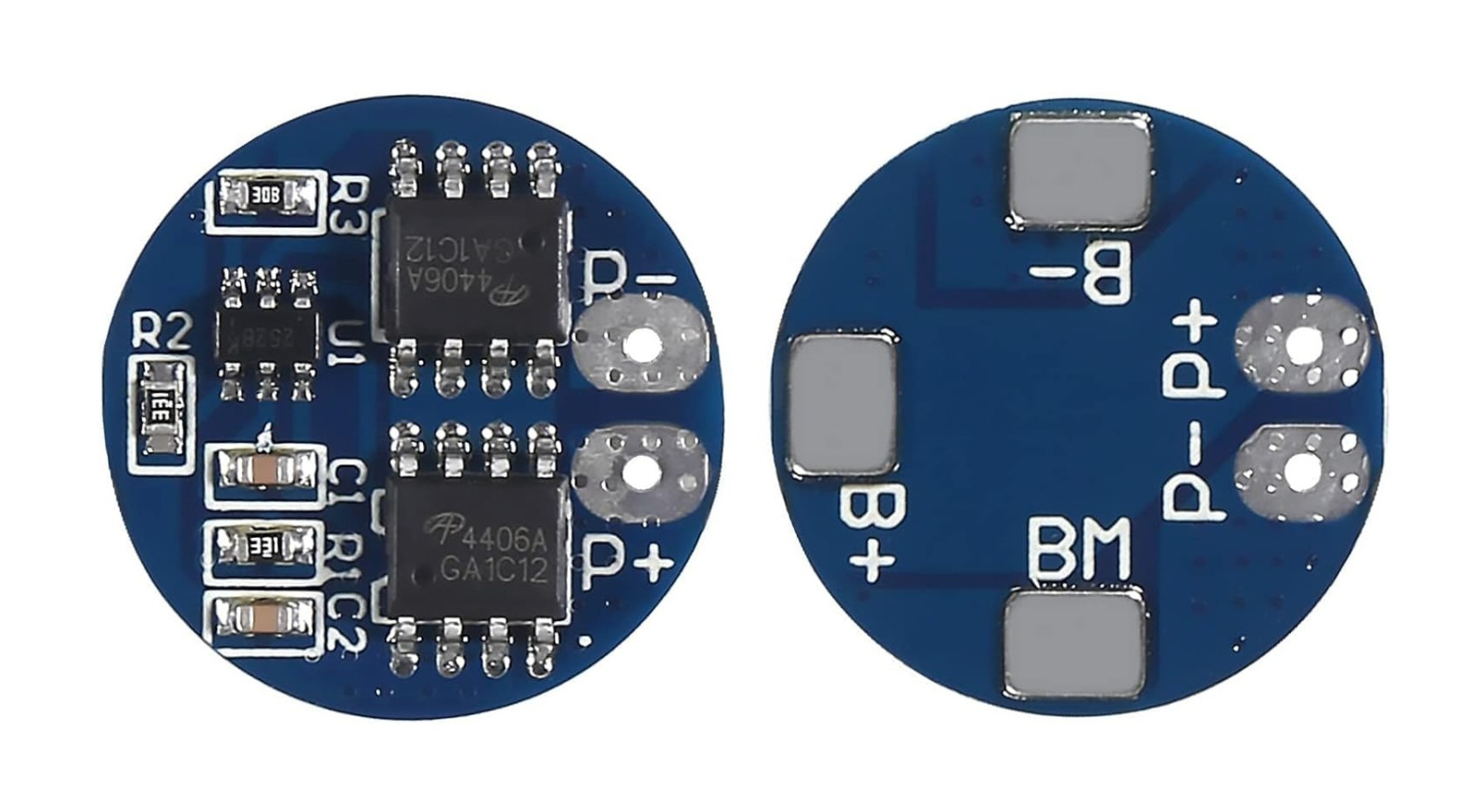

BMS-ul 2S 5A fara balansare este un modul de protectie pentru doua celule sau doua grupuri de celule Li-ion conectate in serie. Formatul compact il face potrivit pentru pachete cu acumulatori 18650, unde asigura protectie la supraincarcare, descarcare excesiva si scurtcircuit.

Specificatii tehnice:

• Model: HX-2S-A2
• Tip produs: modul BMS de protectie
• Configuratie acumulator: 2S
• Tip baterie: Li-ion
• Balansare celule: nu
• Tensiune maxima pachet: 8.4V
• Tensiune de incarcare: 8.4-9V
• Prag de protectie la supraincarcare: 4.25-4.35V ±0.05V per celula
• Prag de protectie la descarcare excesiva: 2.5-3.0V ±0.05V per celula
• Curent maxim de lucru: 5A
• Curent maxim instantaneu: 7A
• Consum static: sub 10µA
• Protectii: supraincarcare, descarcare excesiva si scurtcircuit
• Rezistenta interna: sub 300mΩ
• Temperatura de lucru: -40...+50°C
• Temperatura de depozitare: -40...+80°C
• Durata de functionare declarata: peste 50000h

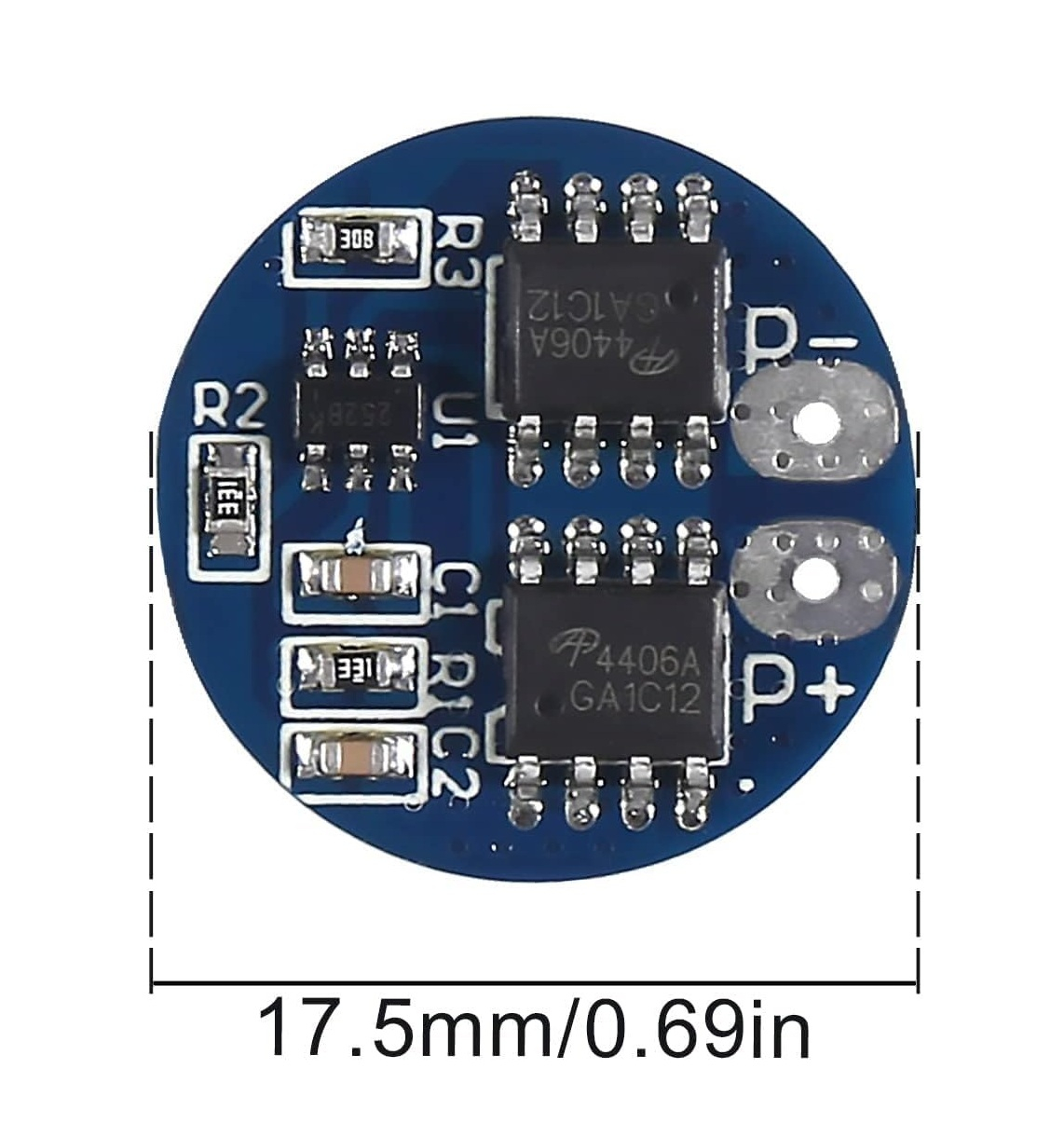

• Dimensiuni: 17.5x17.5x3.2mm

Continut pachet:

• 1x modul BMS 2S 5A fara balansare

Instructiuni de montaj:

1. Formati un pachet 2S din doua celule sau doua grupuri de celule Li-ion conectate in serie.
2. Egalizati tensiunile celulelor si verificati polaritatea inainte de conectare.

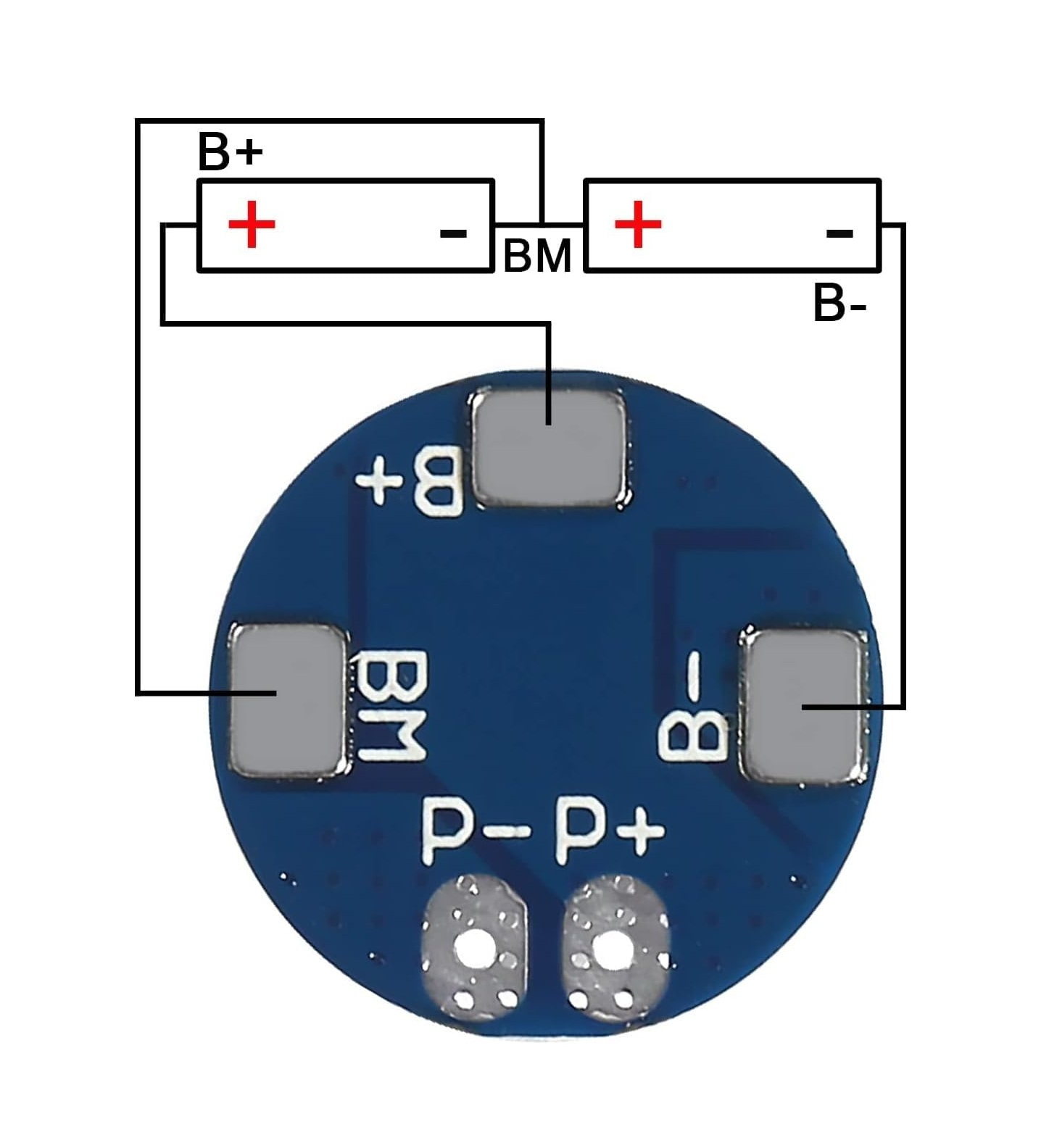

3. Conectati celulele, incarcatorul si consumatorul conform marcajelor si schemei placii.
4. Izolati modulul si toate punctele conductoare expuse pentru prevenirea scurtcircuitelor accidentale.
5. Verificati functionarea pachetului fara sarcina inainte de conectarea consumatorului.

Utilizare:

Modulul trebuie utilizat impreuna cu un incarcator dedicat pachetelor Li-ion 2S si nu inlocuieste circuitul de incarcare. Dupa activarea protectiei la scurtcircuit, iesirea se rearmeaza prin conectarea incarcatorului.

Recomandari si precautii:

• Utilizati celule cu parametri si niveluri de incarcare apropiate.
• Deoarece modulul nu include balansare, verificati periodic tensiunea fiecarei grupe de celule.
• Respectati limitele specificate pentru curent, tensiune si temperatura.
• Nu inversati polaritatea si nu modificati conexiunile cat timp pachetul este alimentat.
• Asigurati racirea corespunzatoare a modulului la sarcini ridicate.
• Nu utilizati modulul daca prezinta deteriorari sau urme de supraincalzire.

Compatibilitate:

• Pachete Li-ion 2S realizate din doua celule sau doua grupuri de acumulatori 18650.
• Celule Li-ion cu tensiune maxima de incarcare de 4.2V.
• Nu este compatibil cu acumulatori LiFePO4 sau cu pachete avand alta configuratie serie.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
