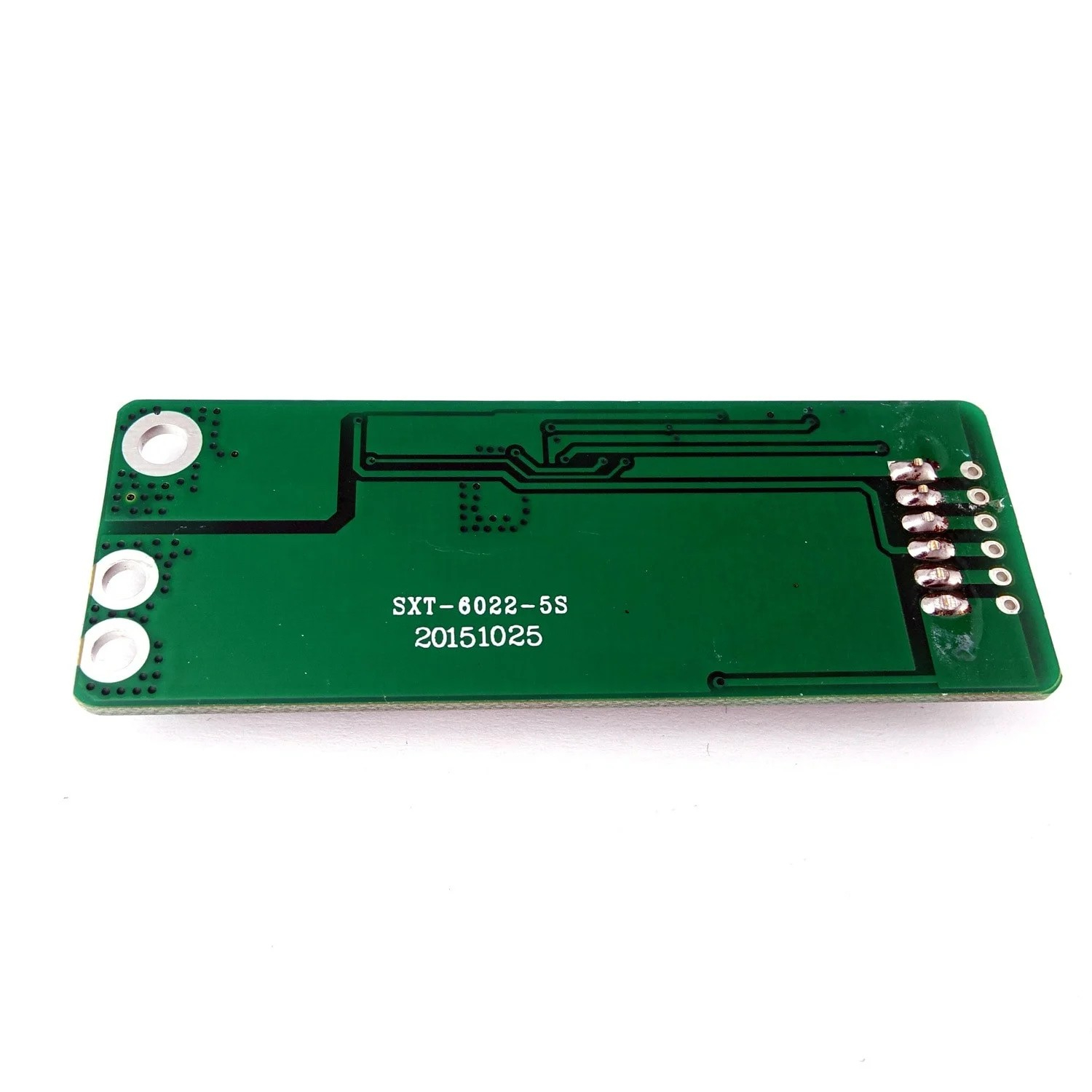

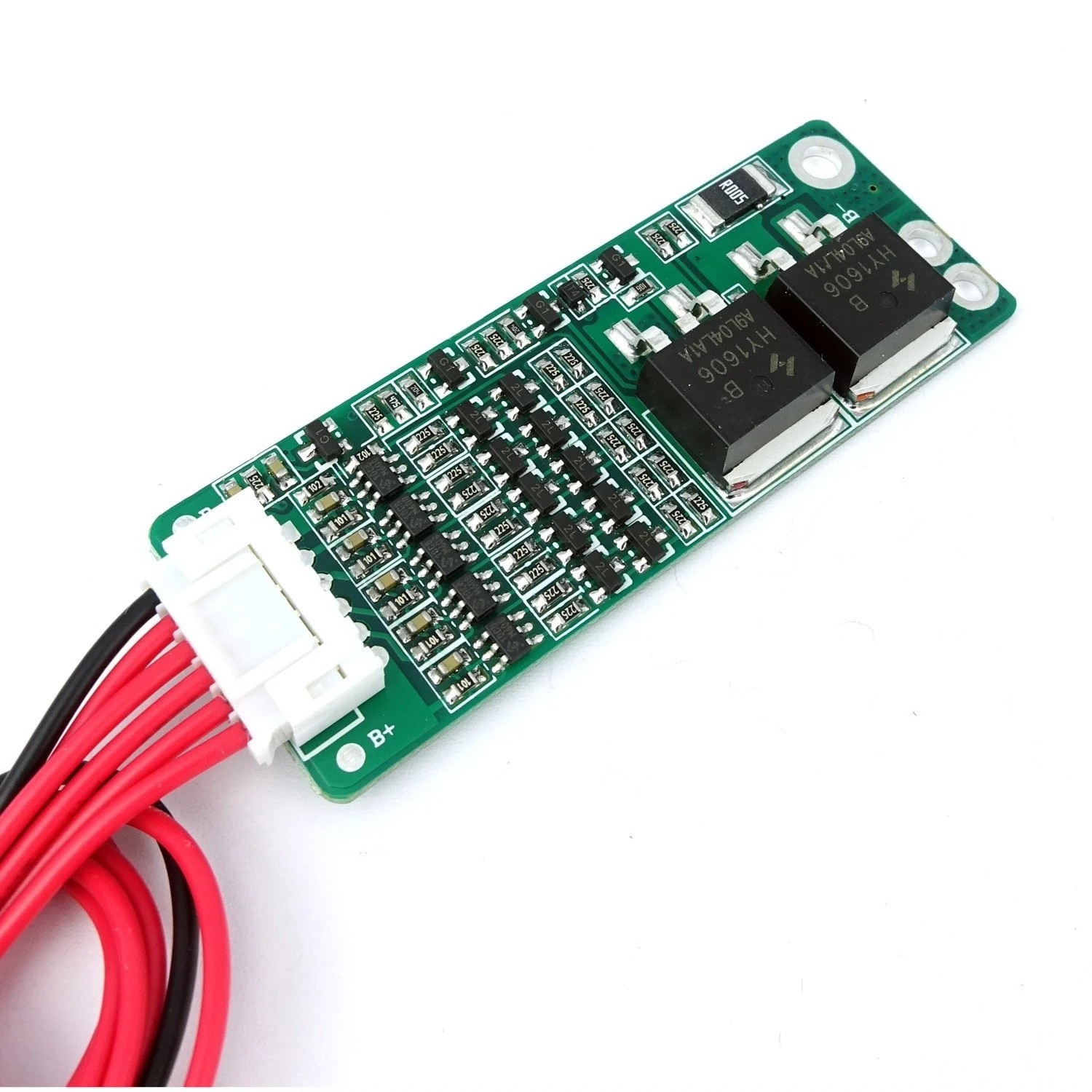

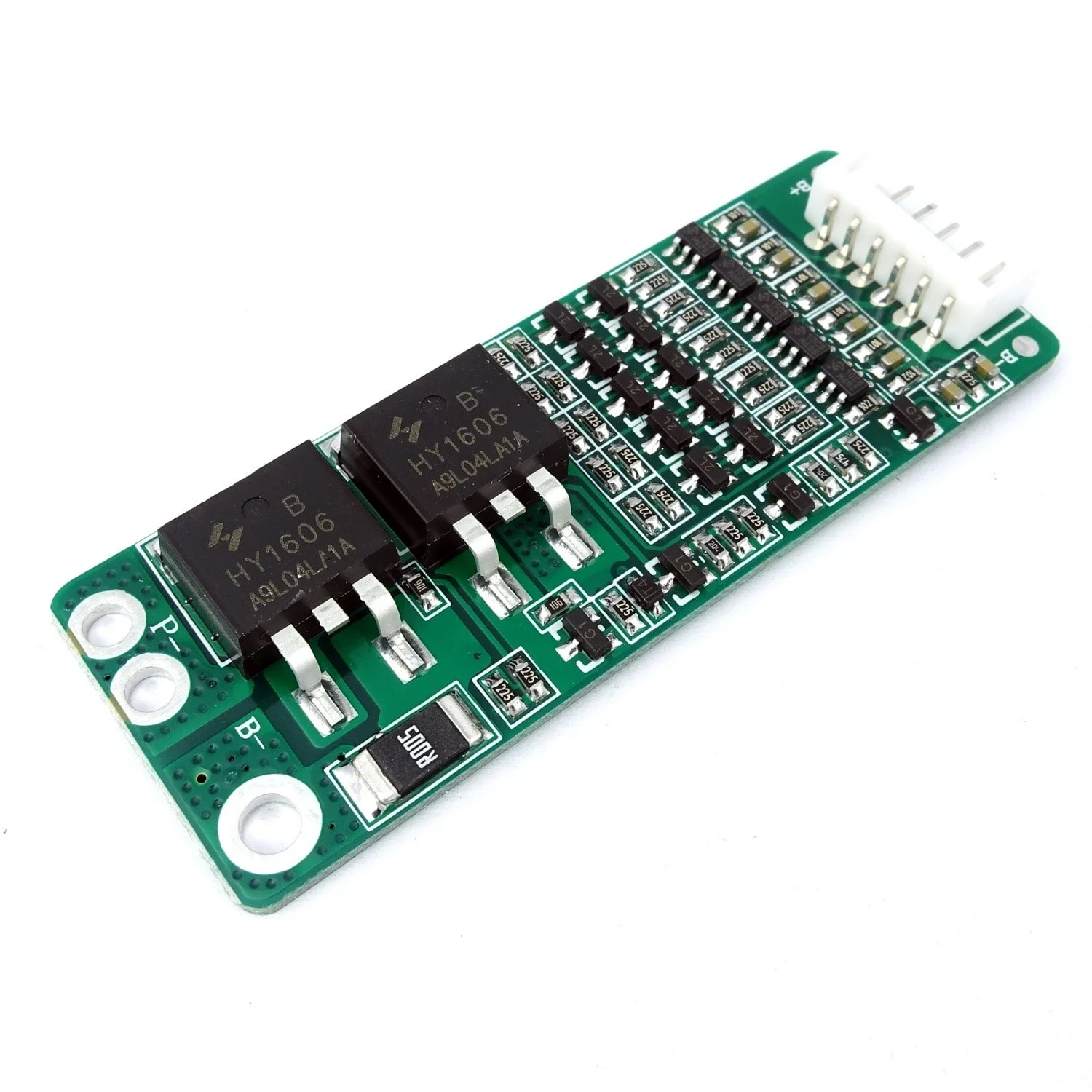

Modulul BMS 5S 15A este destinat protectiei pachetelor formate din 5 celule Li-ion conectate in serie, cu tensiune nominala de aproximativ 18.5V si tensiune maxima de incarcare de 21V.

Placa monitorizeaza individual tensiunea fiecarei grupe de celule si ofera protectie la supraincarcare, supradescarcare, supracurent si scurtcircuit. Modulul permite un curent continuu de descarcare de pana la 15A, in conditii corespunzatoare de montaj, ventilatie si disipare termica.

Produsul este o versiune fara functie de balansare a celulelor. Din acest motiv, inainte de conectarea BMS-ului, grupele de celule trebuie aduse la tensiuni apropiate si verificate individual.

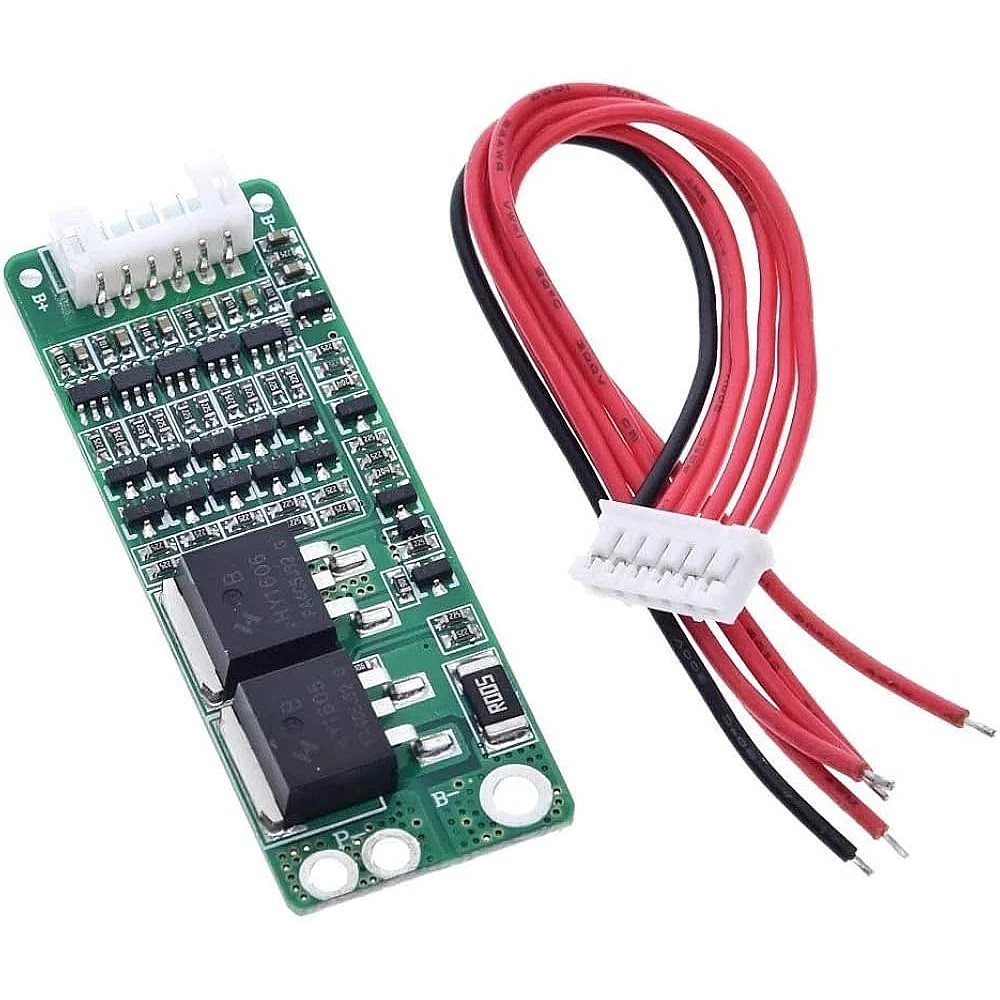

Modulul este livrat impreuna cu cablul de masurare si conectare la cele 5 grupe de celule. Firele cablului se conecteaza in ordinea corecta, de la borna negativa a pachetului catre punctele intermediare si borna pozitiva.

Specificatii tehnice:

• configuratie acumulator: 5S;
• tip acumulator: Li-ion;
• tensiune nominala pachet: aproximativ 18.5V;
• tensiune maxima de incarcare: 21V;
• curent continuu de descarcare: maximum 15A;
• protectie la supracurent: aproximativ 50-60A;
• intarziere protectie la supracurent: 20-30ms;
• tensiune detectie supraincarcare: 4.18-4.22V/celula;
• tensiune recuperare dupa supraincarcare: 4.05-4.15V/celula;
• intarziere detectie supraincarcare: 0.5-2s;
• tensiune detectie supradescarcare: 2.75-2.85V/celula;
• tensiune recuperare dupa supradescarcare: 2.90-3.20V/celula;
• intarziere detectie supradescarcare: 0.5-2s;
• intarziere protectie la scurtcircuit: 200-600us;
• rezistenta interna B- la P- in functionare normala: aproximativ 5mΩ;
• consum propriu declarat: aproximativ 30uA/celula;
• tensiune maxima suportata de MOSFET-uri: 35V;
• functie de balansare: nu;
• temperatura de functionare declarata: -30...+80°C;
• dimensiuni placa: aproximativ 60x23mm;
• cablul de conectare la celule: inclus.

Valorile de protectie prezentate sub forma de interval pot varia in functie de tolerantele componentelor utilizate.

Protectii integrate:

• protectie la supraincarcare;
• protectie la supradescarcare;
• protectie la supracurent;
• protectie la scurtcircuit;
• recuperare automata dupa indepartarea sarcinii sau eliminarea conditiei de protectie, in functie de tipul erorii.

Instructiuni de montaj / utilizare:

• Utilizati modulul numai pentru un pachet format din 5 grupe de celule Li-ion conectate in serie.
• Verificati tensiunea fiecarei grupe de celule inainte de montaj. Diferentele mari de tensiune trebuie corectate inainte de conectarea BMS-ului.
• Conectati mai intai borna B- la negativul general al pachetului.
• Conectati firele cablului de masurare succesiv, in ordinea tensiunilor: B1, B2, B3, B4 si B+.
• Nu conectati firele cablului de masurare intr-o ordine aleatorie, deoarece modulul poate fi deteriorat.
• Consumatorul si incarcatorul se conecteaza la bornele de iesire indicate pe placa, respectand polaritatea.
• Utilizati un incarcator Li-ion compatibil cu un pachet 5S, 21V.
• Nu depasiti curentul continuu de descarcare de 15A.
• Pentru functionarea la curenti ridicati, asigurati cabluri corespunzatoare, conexiuni ferme si disipare termica adecvata.
• Modulul nu echilibreaza celulele. Verificati periodic tensiunile individuale ale grupelor.
• Nu utilizati celule deteriorate, umflate, supraincalzite sau cu diferente mari de capacitate si rezistenta interna.
• Evitati scurtcircuitarea bornelor si contactul placii cu suprafete metalice.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.
• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.
• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.
• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.
• Modulele necesită răcire adecvată în funcție de curentul utilizat.
• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
