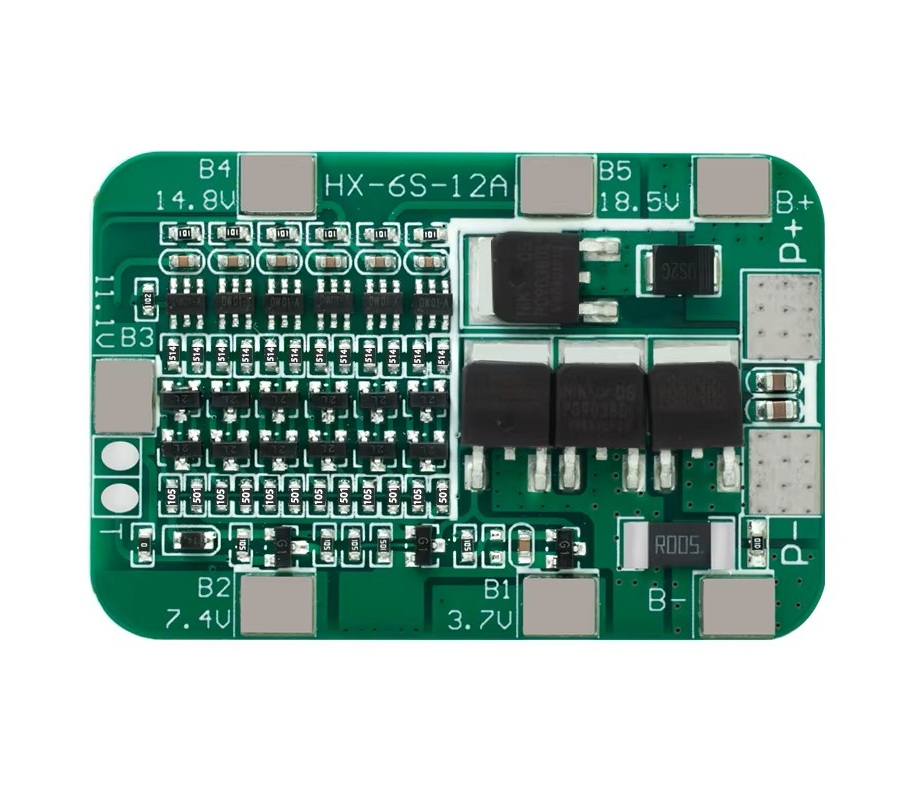

Modulul BMS 6S 15A fara balansare este o placa de protectie pentru pachete formate din sase celule sau grupe de celule Li-ion conectate in serie. Este potrivit pentru integrarea in pachete reincarcabile 6S, inclusiv cele realizate cu celule 18650, asigurand intreruperea automata a circuitului atunci cand sunt detectate conditii electrice necorespunzatoare.

Specificatii tehnice:

• Configuratie acumulator: 6S;

• Tip acumulator: Li-ion;

• Tensiune nominala per celula: 3.7V;

• Tensiune nominala pachet: aproximativ 22.2V;

• Tensiune pachet incarcat complet: 25.2V;

• Tensiune de incarcare declarata: 25.5V;

• Curent continuu maxim de descarcare: 15A;

• Curent instantaneu maxim de descarcare: 25A;

• Curent maxim de incarcare: 15A;

• Functie de balansare: nu;

• Tensiune de detectie a supraincarcarii: 4.28V ±0.05V/celula;

• Intarziere protectie la supraincarcare: 0.1s;

• Tensiune de recuperare dupa supraincarcare: 4.08V ±0.05V/celula;

• Tensiune de detectie a supradescarcarii: 2.55V ±0.08V/celula;

• Intarziere protectie la supradescarcare: 0.1s;

• Tensiune de recuperare dupa supradescarcare: 2.9V ±0.1V/celula;

• Protectie la scurtcircuit: da;

• Temperatura de functionare: -30...+80°C;

• Dimensiuni: aproximativ 49x31mm.

Continut pachet:

• 1 x placa BMS 6S 15A fara balansare.

Instructiuni de montaj:

1. Pachetul se realizeaza din sase celule sau sase grupe de celule Li-ion conectate in serie.

2. Inainte de montaj se verifica individual tensiunea fiecarei grupe, iar diferentele dintre acestea se corecteaza.

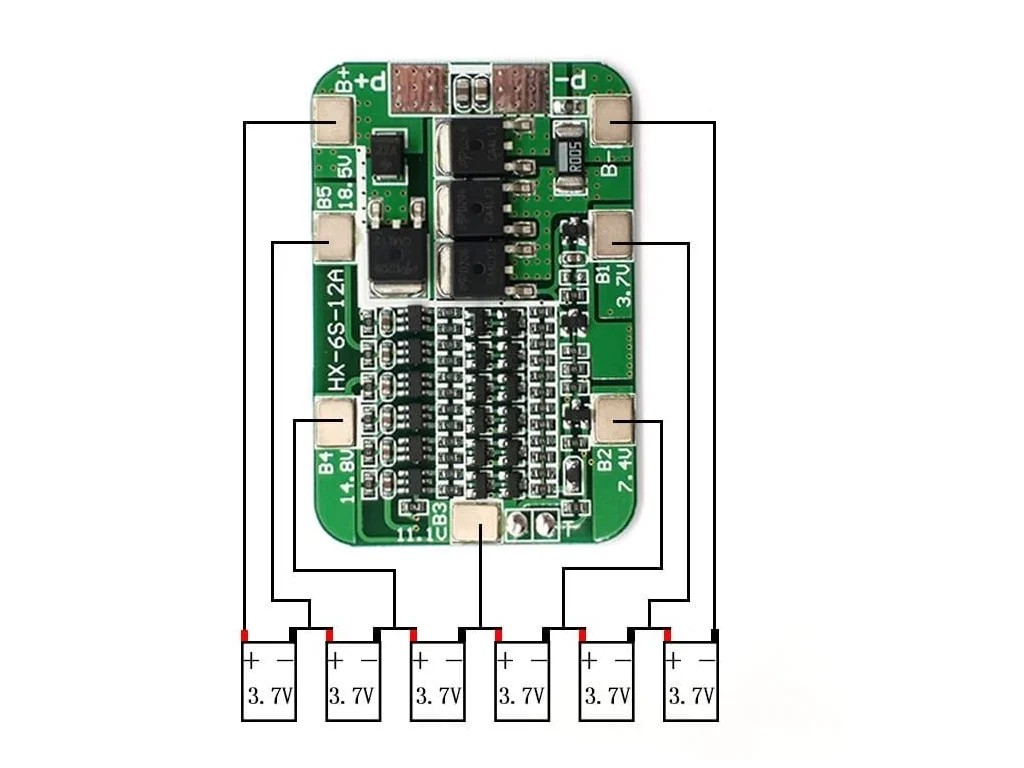

3. Se identifica toate bornele folosind marcajele imprimate pe placa si schema de conectare corespunzatoare versiunii primite.

4. Conexiunile de monitorizare se realizeaza succesiv, pornind de la negativul general al pachetului si continuand in ordinea crescatoare a tensiunilor pana la pozitivul general.

5. Consumatorul si incarcatorul se conecteaza la bornele indicate pe placa, respectand polaritatea.

6. Inainte de punerea in functiune se verifica tensiunea dintre fiecare doua conexiuni succesive.

7. Placa si punctele de conexiune se izoleaza pentru prevenirea scurtcircuitelor accidentale.

Utilizare:

Modulul functioneaza automat dupa realizarea corecta a conexiunilor. Incarcarea pachetului necesita un incarcator CC/CV compatibil cu acumulatori Li-ion 6S, deoarece placa BMS asigura protectia, dar nu inlocuieste incarcatorul.

Recomandari si precautii:

• Grupele de celule trebuie aduse la tensiuni apropiate inaintea montajului.

• Tensiunile individuale trebuie verificate periodic, deoarece modulul nu realizeaza balansarea.

• Curentul instantaneu nu trebuie considerat curent continuu de functionare.

• Se utilizeaza conductori dimensionati corespunzator si conexiuni ferme.

• Pentru functionarea la curent ridicat trebuie asigurata disiparea termica adecvata.

• Nu se conecteaza firele intr-o ordine aleatorie si nu se inverseaza polaritatea.

• Nu se utilizeaza celule deteriorate, umflate, supraincalzite sau cu diferente mari de capacitate si rezistenta interna.

• Placa trebuie protejata impotriva umezelii, socurilor mecanice si contactului cu obiecte conductoare.

Compatibilitate:

• Celule Li-ion cu tensiune nominala de 3.7V, inclusiv formatul 18650;

• Pachete formate din sase celule sau sase grupe de celule conectate in serie;

• Nu este compatibil cu acumulatori LiFePO4 sau cu configuratii diferite de 6S.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
