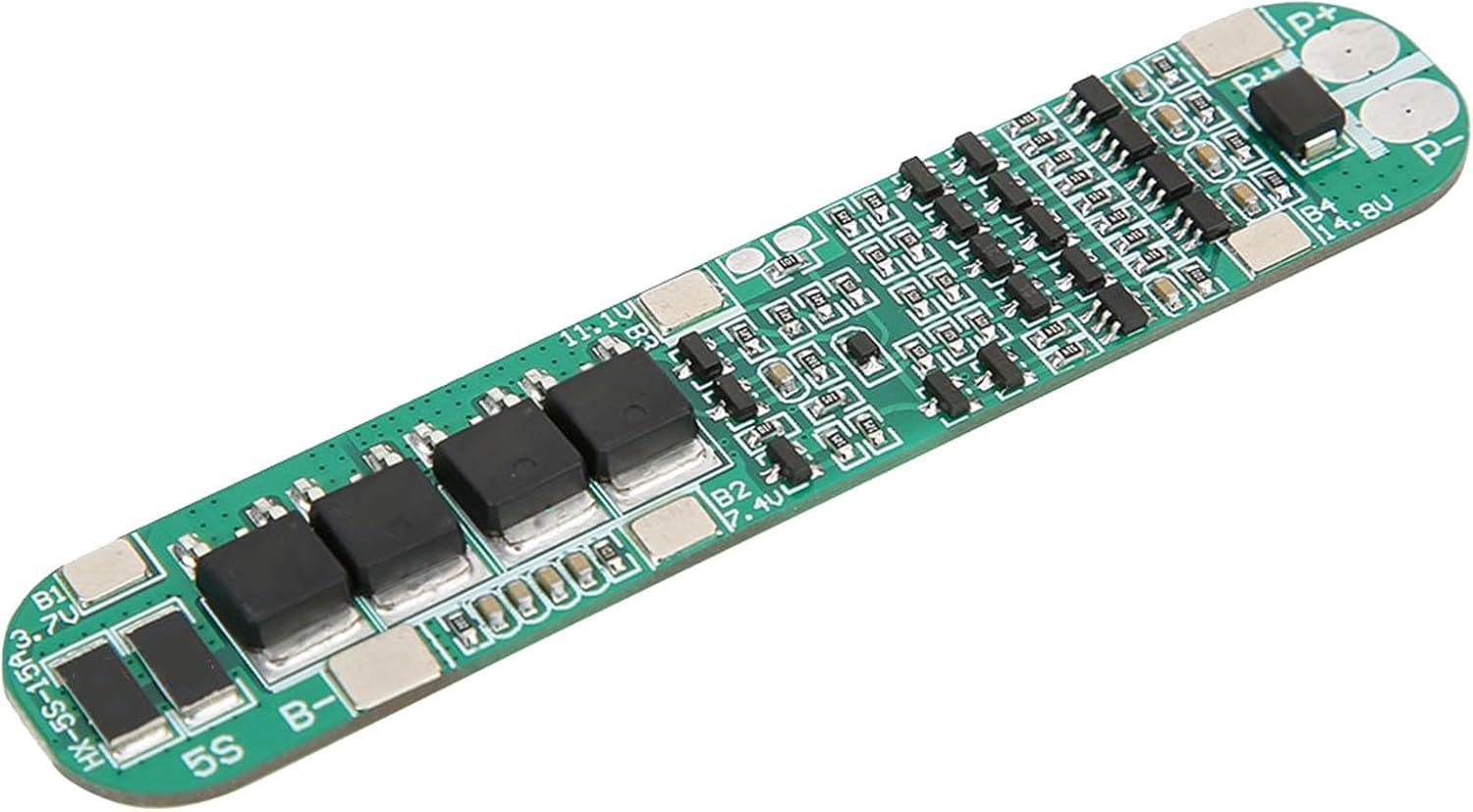

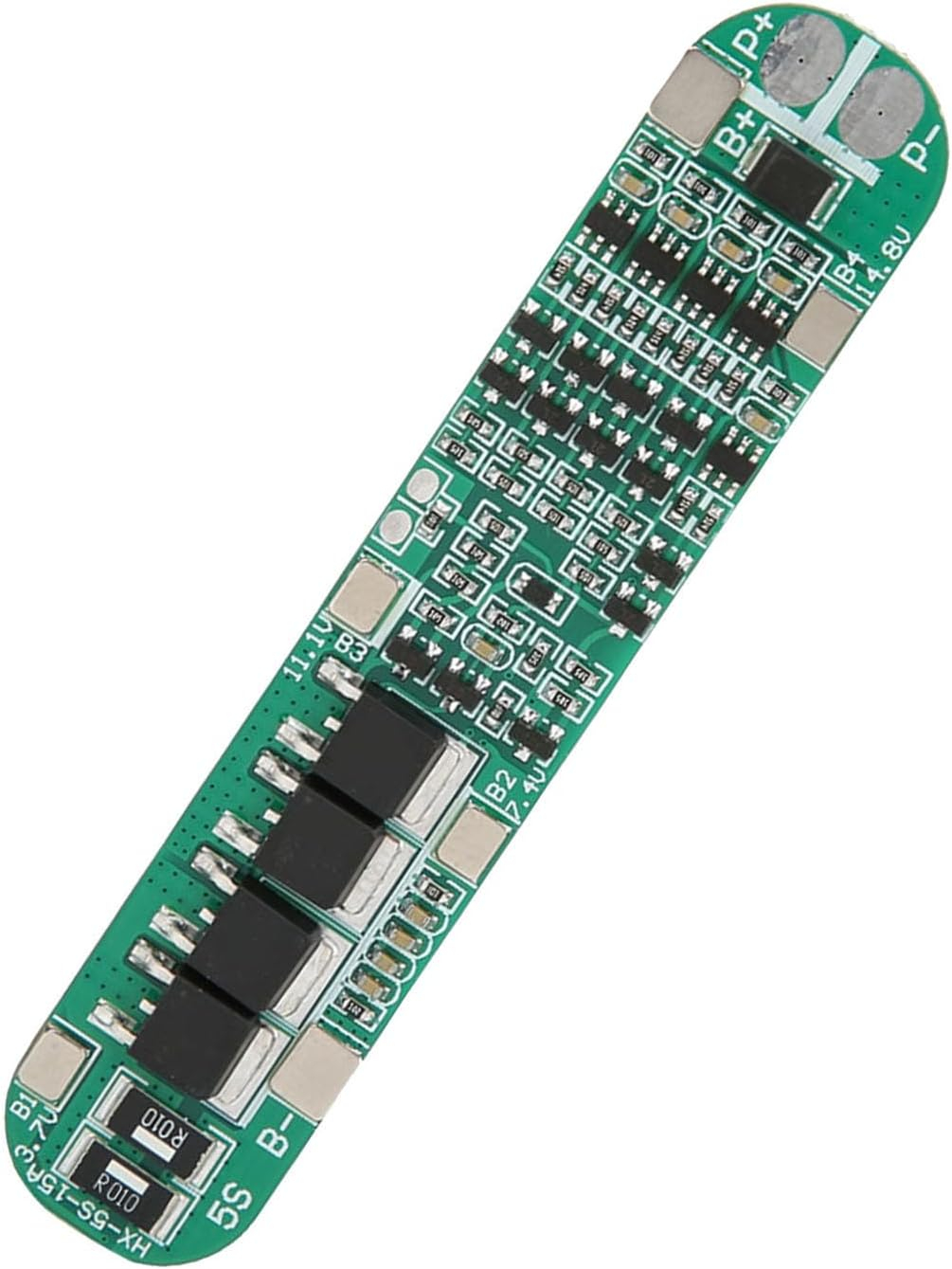

Placa BMS 5S 15A este un modul de protectie pentru pachete formate din cinci celule sau cinci grupe de celule Li-ion conectate in serie, fara functie de balansare. Formatul ingust faciliteaza integrarea in pachete compacte de acumulatori si echipamente electronice cu spatiu limitat, unde modulul monitorizeaza tensiunea fiecarei grupe si intrerupe circuitul la detectarea unei conditii periculoase.

Specificatii tehnice:

• Model: HX-5S-BM15.

• Tip produs: modul BMS de protectie la incarcare si descarcare.

• Configuratie acumulatori: 5S.

• Tip acumulatori: Li-ion, inclusiv celule 18650.

• Tensiune nominala pachet: aproximativ 18.5V.

• Tensiune de incarcare: 21V.

• Curent maxim de functionare: 15A.

• Curent instantaneu maxim: 25A.

• Tensiune de detectare a supraincarcarii: 4.25V±0.05V/celula.

• Tensiune de detectare a descarcarii excesive: 2.8V±0.05V/celula.

• Curent de repaus: sub 30µA.

• Protectie la supraincarcare: da.

• Protectie la descarcare excesiva: da.

• Protectie la supracurent: da.

• Protectie la scurtcircuit: da.

• Revenire dupa protectia la scurtcircuit: automata, cu intarziere.

• Functie de balansare: nu.

• Dimensiuni: 89x17.7x3.6mm.

Continut pachet:

• 1x modul BMS 5S 15A.

Instructiuni de montaj:

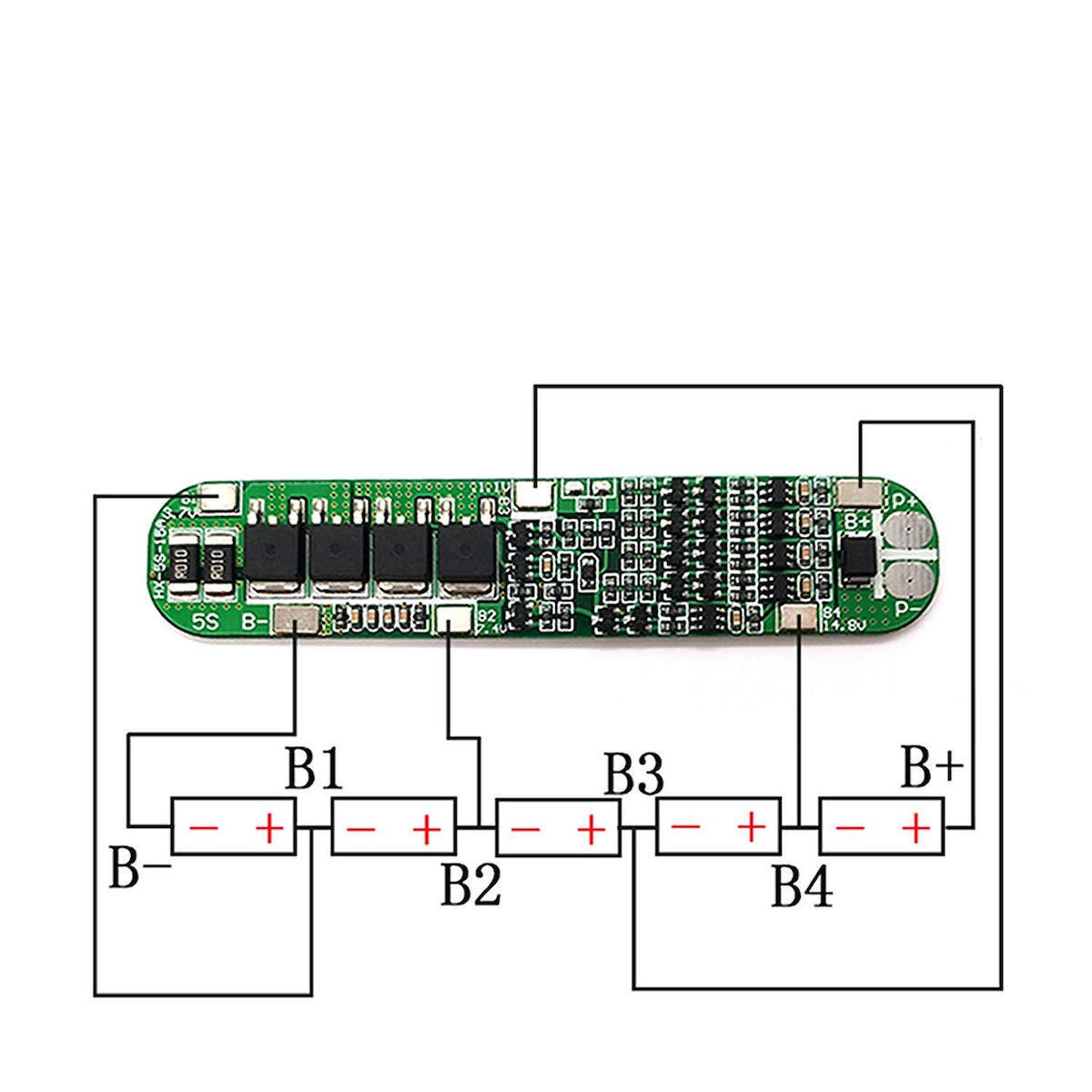

1. Formati pachetul din cinci celule sau cinci grupe de celule Li-ion conectate in serie.

2. Verificati tensiunea fiecarei grupe si aduceti grupele la tensiuni apropiate inainte de montaj.

3. Conectati mai intai borna B- la negativul general al pachetului.

4. Conectati succesiv punctele intermediare B1, B2, B3 si B4, apoi borna B+ la pozitivul general.

5. Conectati consumatorul si incarcatorul la bornele de iesire indicate pe placa, respectand marcajele P+ si P-.

6. Verificati cu un multimetru polaritatea si cresterea progresiva a tensiunii intre conexiuni inainte de punerea in functiune.

7. Utilizati conductoare dimensionate pentru curentul aplicatiei si izolati placa fata de celule si suprafete metalice.

Utilizare:

Modulul functioneaza automat dupa realizarea corecta a conexiunilor. Incarcarea se efectueaza cu un incarcator CC/CV compatibil cu pachetele Li-ion 5S, iar tensiunile grupelor de celule trebuie verificate periodic deoarece placa nu realizeaza balansarea.

Recomandari si precautii:

• Nu utilizati placa pentru lampi cu xenon, acumulatori de bormasina, biciclete electrice, vehicule electrice pentru copii sau alte echipamente motorizate.

• Nu utilizati modulul cu acumulatori LiFePO4, NiMH, NiCd, plumb-acid sau alte chimii incompatibile.

• Nu conectati modulul la pachete 3S, 4S, 6S sau la alte configuratii diferite de 5S.

• Nu considerati limita instantanee drept curent continuu de functionare.

• Nu inversati polaritatea si nu modificati ordinea conexiunilor dintre grupele de celule.

• Nu utilizati celule deteriorate, umflate, supraincalzite sau cu diferente mari de capacitate si rezistenta interna.

• Asigurati conexiuni ferme, izolatie electrica si disipare termica adecvata.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
