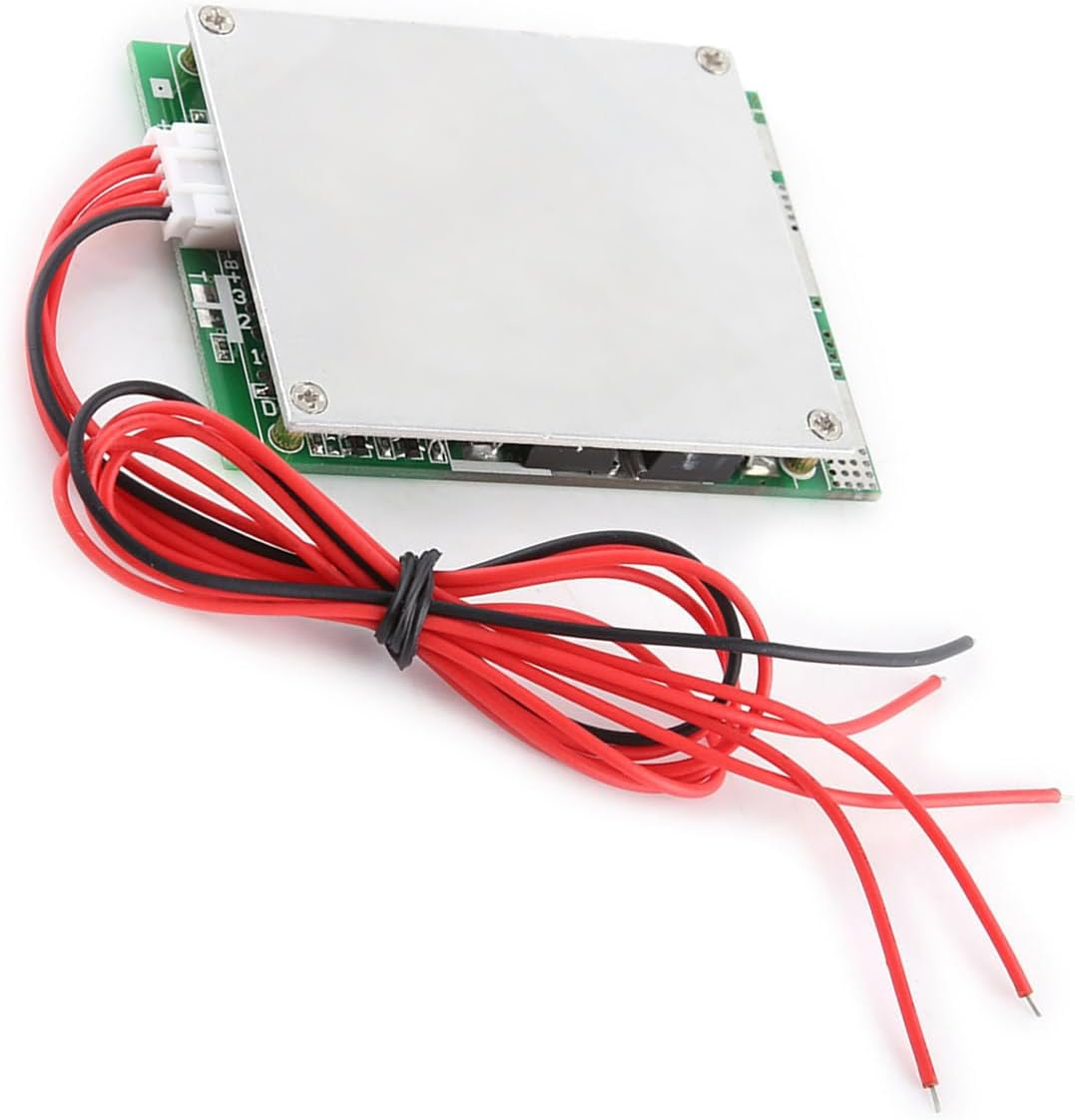

Modulul BMS 10S 20A cu balansare este o placa de protectie si echilibrare pentru pachete de acumulatori Li-ion, configurabila pentru un numar cuprins intre 4 si 10 grupe conectate in serie. In configuratia principala 10S, poate fi integrat in pachete pentru vehicule electrice, tricicluri electrice si alte echipamente alimentate la tensiune nominala de aproximativ 36V.

Specificatii tehnice:

• Tip produs: BMS cu protectie si balansare;

• Tip acumulator: Li-ion;

• Configuratie principala: 10S;

• Configuratii compatibile: 4S-10S;

• Tensiune nominala pentru configuratia 10S: 36V-37V;

• Tensiune maxima de incarcare pentru configuratia 10S: 42V;

• Curent de descarcare cu port comun: 20A;

• Curent de descarcare cu port separat: pana la 35A;

• Curent de incarcare cu port separat: 20A;

• Functie de balansare: da;

• Tensiune de activare a balansarii: 4.20V ±0.025V/celula;

• Curent de balansare: 45mA ±5mA;

• Tensiune de detectie a supraincarcarii: 4.28V ±0.025V/celula;

• Intarziere protectie la supraincarcare: 100ms;

• Tensiune de recuperare dupa supraincarcare: 4.08V ±0.05V/celula;

• Tensiune de detectie a supradescarcarii: 2.55V ±0.08V/celula;

• Intarziere protectie la supradescarcare: 50ms;

• Tensiune de recuperare dupa supradescarcare: 3.0V ±0.1V/celula;

• Prag de protectie la supracurent: 120A ±20A;

• Intarziere protectie la supracurent: 15ms;

• Recuperare dupa supracurent: prin deconectarea sarcinii;

• Protectie la scurtcircuit: da;

• Intarziere protectie la scurtcircuit: 200µs;

• Recuperare dupa scurtcircuit: prin deconectarea sarcinii;

• Protectie la temperaturi ridicate si scazute: da;

• Rezistenta interna: maximum 15mΩ;

• Temperatura de functionare: -30...+80°C;

• Racire: radiator;

• Dimensiuni: 69x51.5x10mm;

• Greutate set: 52g.

Continut pachet:

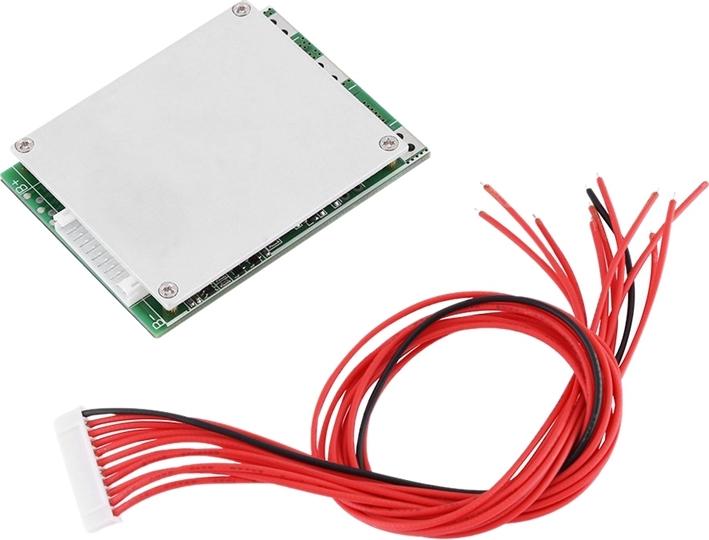

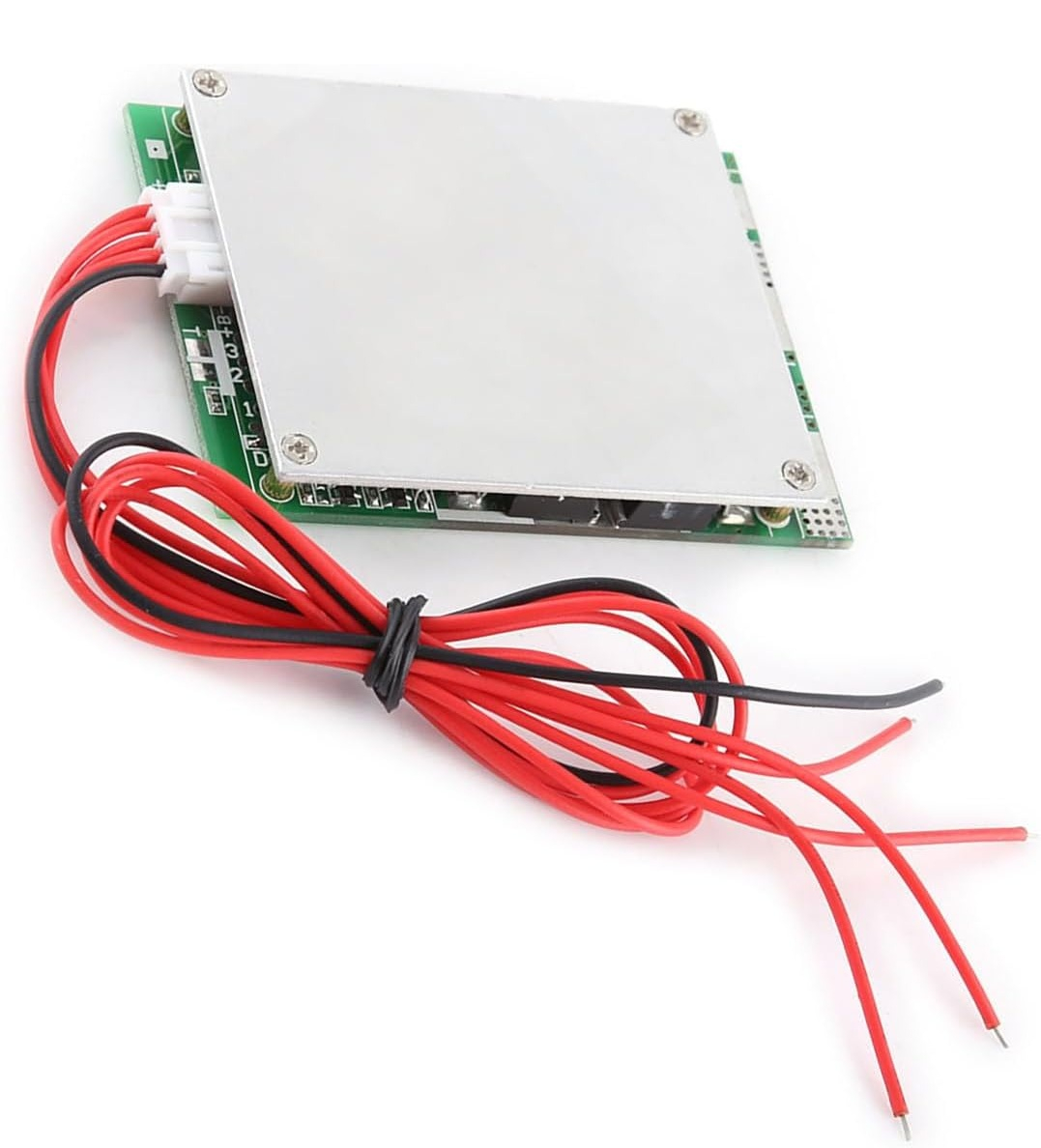

• 1 x placa BMS cu radiator;

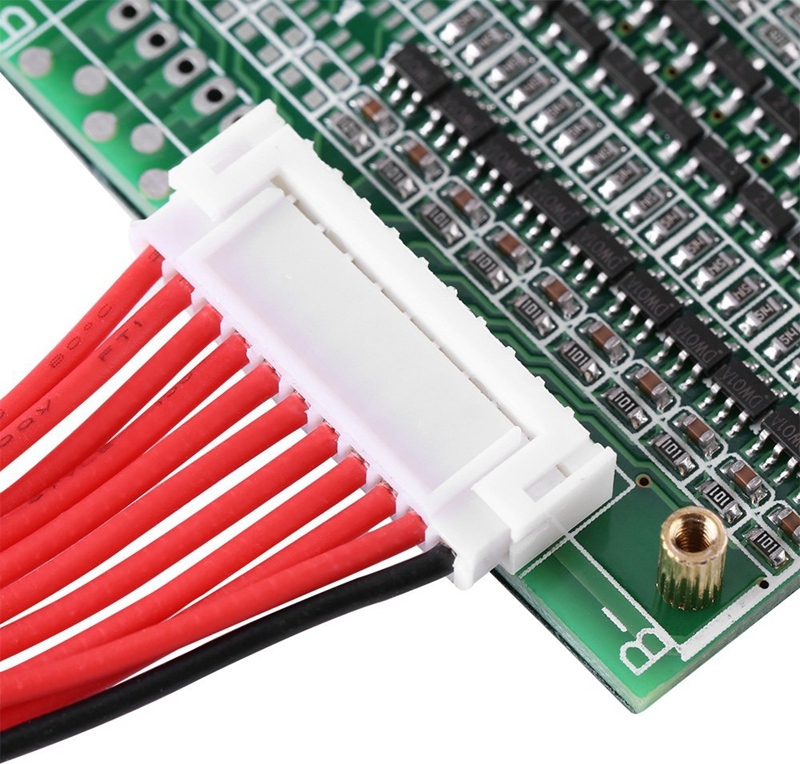

• 1 x cablu de monitorizare a celulelor.

Instructiuni de montaj:

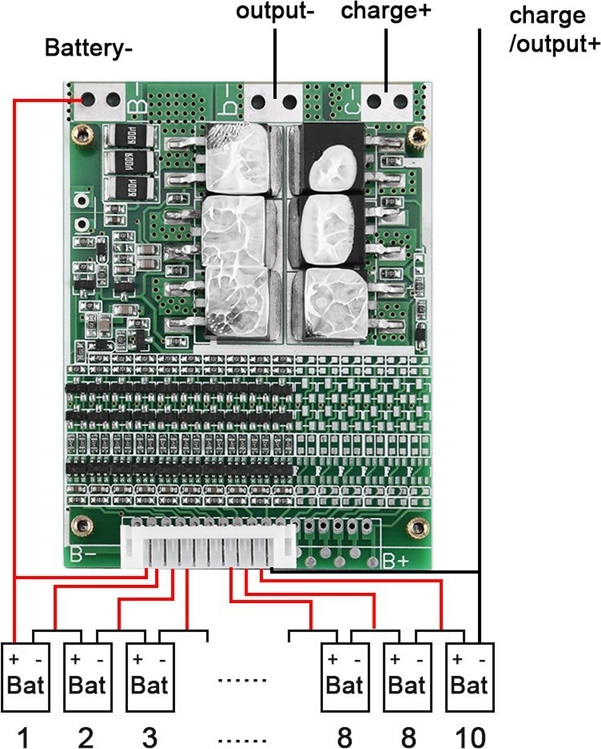

1. Se stabileste configuratia pachetului, intre 4S si 10S, si se utilizeaza schema de conectare corespunzatoare numarului de grupe.

2. Se verifica tensiunea, capacitatea si rezistenta interna a fiecarei grupe de celule.

3. Firele cablului de monitorizare se conecteaza succesiv, incepand de la negativul general al pachetului si continuand in ordinea crescatoare a tensiunilor.

4. Pentru configuratiile inferioare celei 10S, firele neutilizate se gestioneaza exclusiv conform schemei placii si nu se scurtcircuiteaza aleatoriu.

5. Inainte de introducerea mufei in placa se verifica tensiunea dintre fiecare doua fire succesive si tensiunea totala a pachetului.

6. Borna de putere pentru negativul acumulatorului se conecteaza la negativul general al pachetului.

7. Pentru port comun, incarcarea si descarcarea utilizeaza acelasi terminal negativ.

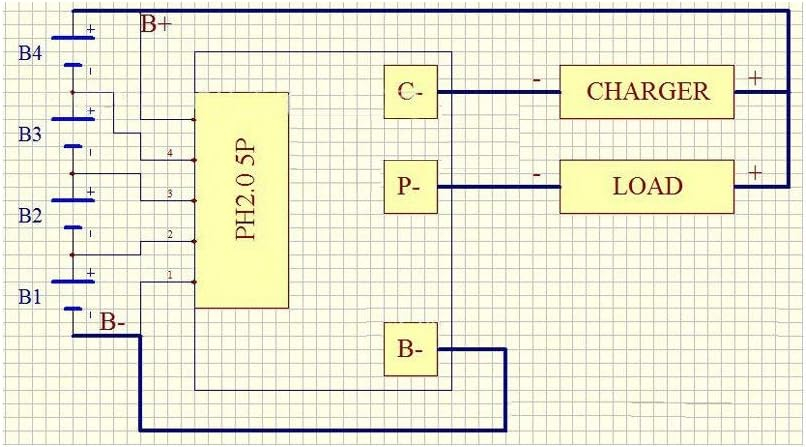

8. Pentru port separat, incarcatorul si consumatorul se conecteaza la terminalele negative dedicate, conform marcajelor placii.

9. Se verifica polaritatea si tensiunea la iesirea de incarcare si la iesirea de descarcare.

10. Placa si toate conexiunile se fixeaza si se izoleaza pentru prevenirea scurtcircuitelor.

Utilizare:

Modulul functioneaza automat dupa conectarea corecta. Pentru configuratia 10S se utilizeaza un incarcator CC/CV pentru acumulatori Li-ion cu tensiune finala de 42V, iar pentru configuratiile 4S-9S este necesar un incarcator corespunzator tensiunii finale a numarului de celule utilizat.

Recomandari si precautii:

• Nu se utilizeaza un incarcator de 42V pentru configuratii mai mici de 10S.

• Nu se depasesc limitele de curent corespunzatoare tipului de port utilizat.

• Se asigura conductori dimensionati corespunzator, conexiuni ferme si ventilatie in jurul radiatorului.

• Mufa de monitorizare nu se conecteaza la placa inaintea verificarii tuturor tensiunilor intermediare.

• Nu se inverseaza polaritatea si nu se modifica ordinea firelor de monitorizare.

• Nu se utilizeaza celule deteriorate, umflate, supraincalzite sau cu diferente mari de capacitate si rezistenta interna.

• Placa trebuie protejata impotriva umezelii, socurilor mecanice si contactului cu obiecte conductoare.

Compatibilitate:

• Pachete Li-ion formate din patru pana la zece celule sau grupe de celule conectate in serie;

• Celule Li-ion cu tensiune maxima de incarcare de 4.2V;

• Configuratii cu port comun sau port separat;

• Nu este compatibil cu acumulatori LiFePO4.

ATENTIE!

Produsele pe baza de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate si autorizate. Manipularea si utilizarea lor necesita cunostinte avansate in domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implica risc de incendiu sau explozie daca este utilizata necorespunzator.

• Este interzisa combinarea celulelor cu capacitati sau rezistente interne diferite.

• Celulele se conecteaza numai prin sudura in puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil si a incarcatoarelor certificate.

• Modulele necesita racire adecvata in functie de curentul utilizat.

• Transportul si manipularea trebuie facute cu protectie impotriva socurilor si scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul isi asuma intreaga responsabilitate pentru montaj, configurare si operare.
