Acest BMS 3S 8A fara balansare protejeaza pachetele Li-ion formate din trei celule conectate in serie impotriva supraincarcarii, descarcarii excesive si scurtcircuitului. Formatul compact permite integrarea modulului in echipamente alimentate la 12V, proiecte de electronica si sisteme de automatizare.

Specificatii tehnice:

• Configuratie baterie: 3S

• Tip baterie: Li-ion 18650

• Tensiune nominala pachet: 11.1V

• Tensiune de incarcare: 12.6–13V

• Curent maxim de functionare: 8A

• Curent maxim instantaneu: 12A

• Tensiune de protectie la supraincarcare: 4.25V ±0.05V pe celula

• Tensiune de protectie la descarcare excesiva: 2.5V ±0.05V pe celula

• Curent de repaus: sub 30µA

• Rata de descarcare recomandata pentru acumulatori: peste 3C

• Protectie la scurtcircuit: da, cu revenire automata intarziata

• Functie de balansare: nu

• Dimensiuni: 30x30x3mm

Continut pachet:

• 1 x BMS 3S 8A fara balansare pentru baterii Li-ion

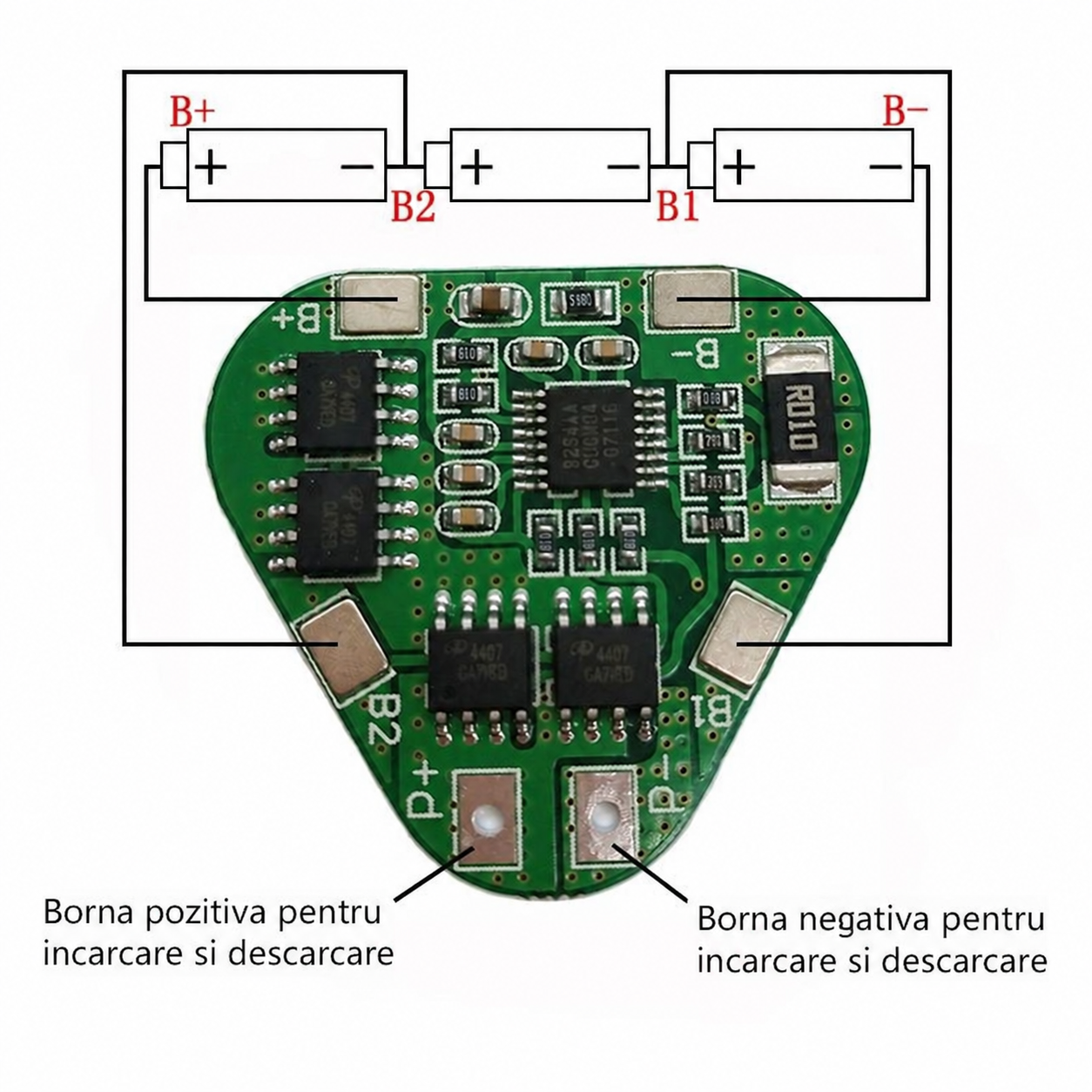

Instructiuni de montaj:

1. Inaintea conectarii, tensiunile celor trei grupuri de celule trebuie verificate si aduse la valori egale.

2. Terminalul 0V (B-) se conecteaza la polul negativ al primului grup de celule.

3. Terminalul 3.7V (B1) se conecteaza la punctul comun dintre primul si al doilea grup.

4. Terminalul 7.4V (B2) se conecteaza la punctul comun dintre al doilea si al treilea grup.

5. Terminalul 11.1V (B+) se conecteaza la polul pozitiv al celui de-al treilea grup.

6. Ordinea conexiunilor si polaritatea se verifica inainte de conectarea consumatorului, fara realizarea intentionata a unui scurtcircuit.

7. Dupa finalizarea cablajului, pachetul trebuie conectat la incarcare pentru activarea iesirii.

Utilizare:

Capacitatea de curent a acumulatorului se calculeaza inmultind capacitatea exprimata in Ah cu rata C. Un acumulator de 2000mAh poate furniza teoretic 2A la 1C, respectiv 6A la 3C, iar celulele selectate trebuie sa poata sustine curentul solicitat efectiv de consumator.

BMS-ul are rol de protectie si nu inlocuieste incarcatorul CC/CV dedicat pachetelor Li-ion 3S.

Recomandari si precautii:

• Celulele trebuie sa aiba capacitati, rezistente interne si stari de uzura cat mai apropiate.

• O celula care prezinta o scadere rapida a tensiunii in timpul descarcarii trebuie considerata defecta si eliminata din pachet.

• Performanta intregului ansamblu este limitata de cel mai slab grup de celule.

• Incalzirea accentuata a acumulatorilor indica o rata de descarcare necorespunzatoare; utilizarea trebuie oprita pentru a evita deteriorarea rapida.

• Pentru solicitari ridicate trebuie asigurate conductoare dimensionate corect si o racire adecvata.

• Polaritatea inversa, conectarea gresita a punctelor intermediare sau depasirea limitelor electrice pot deteriora modulul si acumulatorii.

Compatibilitate:

• Pachete formate din trei celule sau grupuri Li-ion conectate in serie

• Celule Li-ion 18650 cu tensiunea nominala de 3.7V

• Echipamente din clasa de tensiune 12V alimentate din pachete Li-ion 3S

• Incarcatoare CC/CV compatibile cu pachetele Li-ion 3S

Modulul nu este compatibil cu celulele LiFePO4 si nu realizeaza balansarea automata a celulelor.

ATENTIE!

Produsele pe bază de litiu (acumulatori, BMS, module etc.) sunt destinate exclusiv firmelor specializate și autorizate. Manipularea și utilizarea lor necesită cunoștințe avansate în domeniul electric/termic.

• Tehnologia Li-ion/Li-Po implică risc de incendiu sau explozie dacă este utilizată necorespunzător.

• Este interzisă combinarea celulelor cu capacități sau rezistențe interne diferite.

• Celulele se conectează numai prin sudură în puncte, nu prin cositorire.

• Este obligatorie utilizarea unui BMS compatibil și a încărcătoarelor certificate.

• Modulele necesită răcire adecvată în funcție de curentul utilizat.

• Transportul și manipularea trebuie făcute cu protecție împotriva șocurilor și scurtcircuitelor.

Prin utilizarea acestor produse, utilizatorul își asumă întreaga responsabilitate pentru montaj, configurare și operare.
