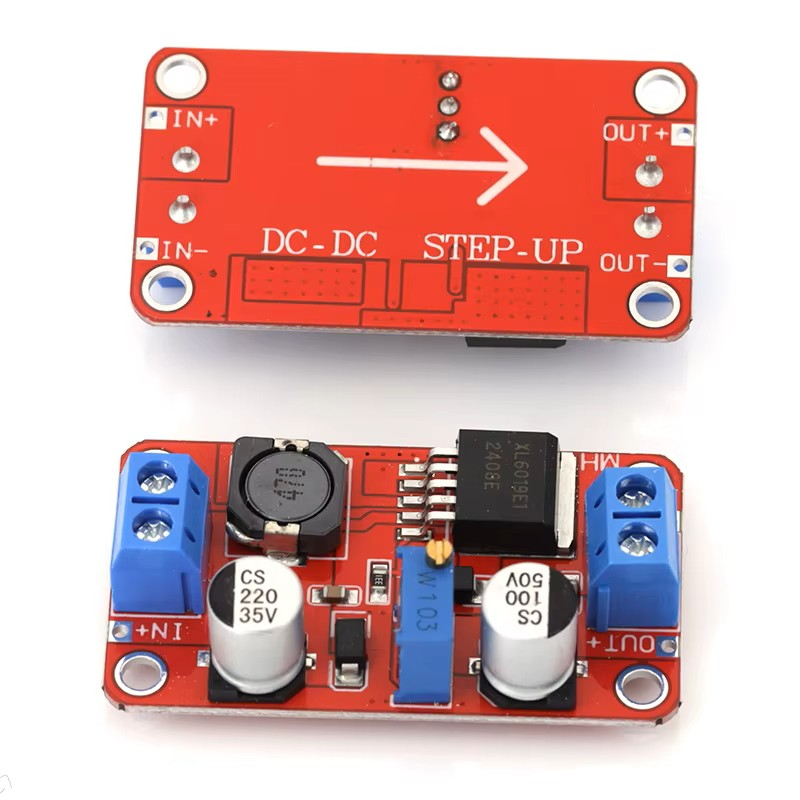

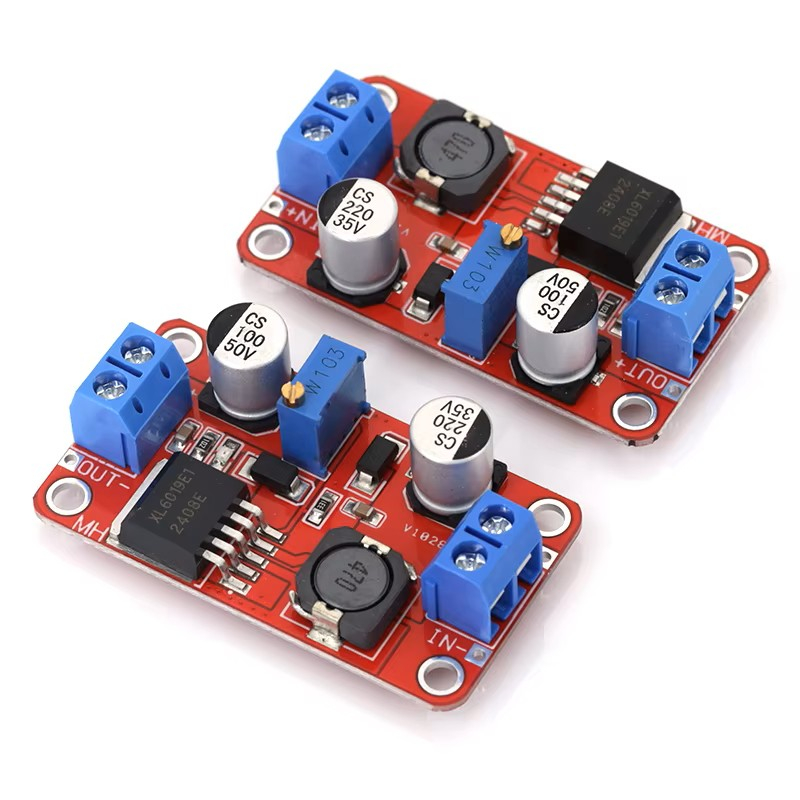

Modulul XL6019 este un convertor DC-DC de tip step-up, utilizat pentru ridicarea unei tensiuni continue la o valoare superioara, reglabila prin potentiometrul multitura integrat.

Poate fi configurat pentru tensiuni uzuale precum 5V, 12V sau 24V, in limita domeniului maxim de iesire de 40V. Modulul este potrivit pentru surse de alimentare reglabile, proiecte electronice, alimentarea modulelor si a altor consumatori care necesita o tensiune mai mare decat cea disponibila la intrare.

Circuitul XL6019 integreaza protectie termica si protectie la supracurent, iar placa include si protectie la conectarea inversa a alimentarii. Randamentul poate depasi 90%, in functie de tensiunea de intrare, tensiunea de iesire, curent si racire.

Pentru utilizare indelungata este recomandat un curent de cel mult 2.5A, iar la o putere de iesire mai mare de 10W este necesara o racire suplimentara adecvata.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-up reglabil
• Circuit integrat: XL6019
• Tensiune maxima de intrare: 35V DC
• Tensiune maxima de iesire: 40V DC
• Tensiune de iesire: reglabila
• Exemple tensiuni de iesire: 5V, 12V, 24V
• Putere maxima declarata: 30W
• Curent recomandat pentru utilizare continua: maximum 2.5A
• Randament conversie: pana la peste 90%
• Reglaj tensiune: potentiometru multitura
• Protectie la polaritate inversa: da
• Protectie termica: da
• Protectie la supracurent: da

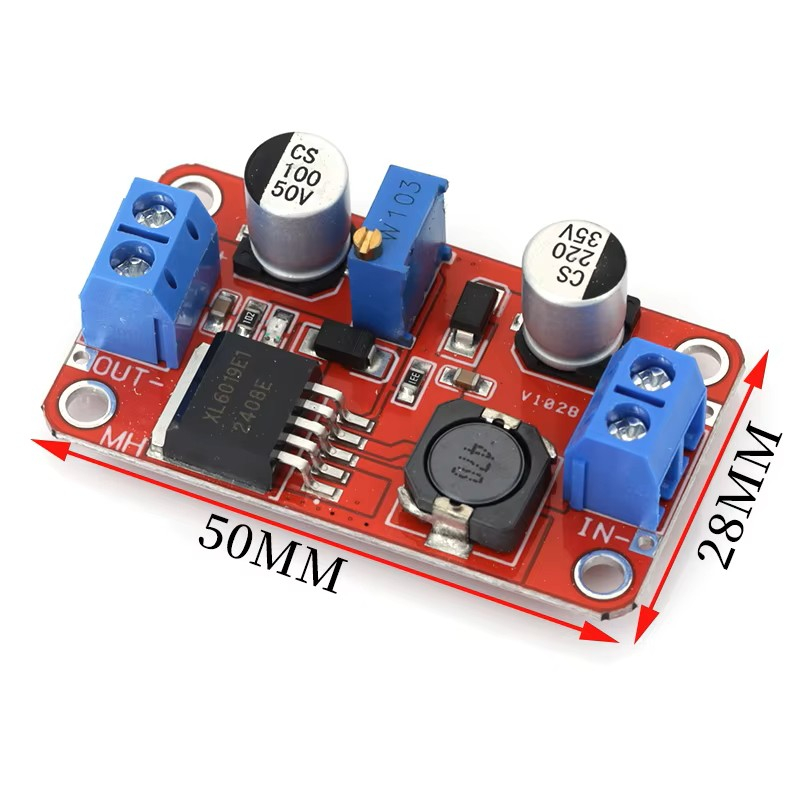

• Dimensiuni: 50x28x13mm
• Greutate: 20g
• Material placa: FR4 si componente electronice
• Culoare: rosu
• Capsula circuit: TO-263-5

Instructiuni de montaj / utilizare:

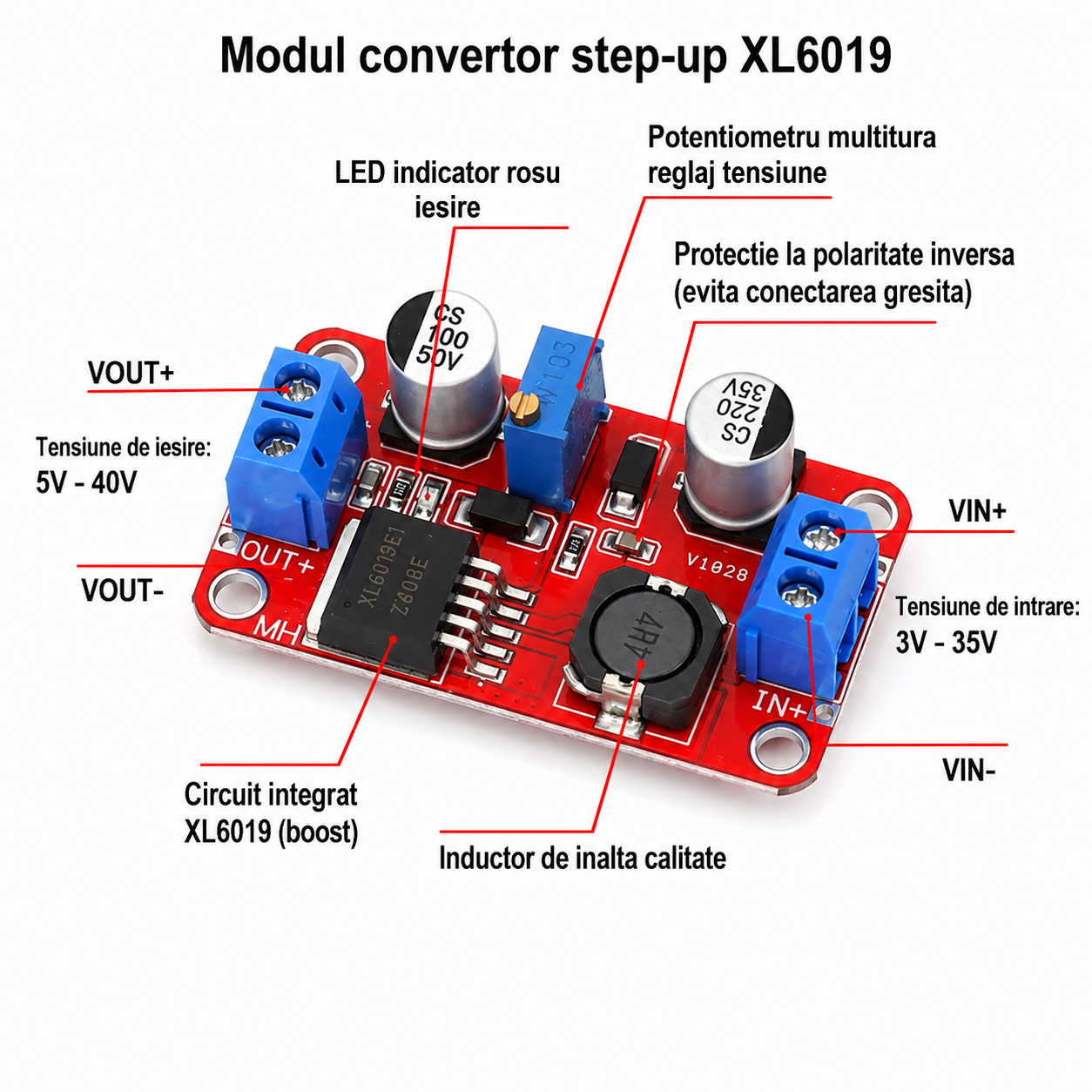

• Conectati alimentarea la bornele IN+ si IN-, respectand polaritatea.
• Conectati consumatorul la bornele OUT+ si OUT-.
• Reglati tensiunea de iesire cu potentiometrul multitura inainte de conectarea sarcinii.
• Masurati tensiunea de iesire cu un multimetru in timpul reglajului.
• Setati tensiunea de iesire cu cel putin aproximativ 1.5V peste tensiunea de intrare.
• Nu utilizati modulul pentru coborarea tensiunii, deoarece este un convertor exclusiv step-up.
• Pentru utilizare continua, mentineti curentul in limita recomandata de 2.5A.
• La puteri de iesire mai mari de 10W, utilizati un radiator sau o racire suplimentara.
• Nu depasiti tensiunea maxima de intrare de 35V si tensiunea maxima de iesire de 40V.
• Montajul trebuie realizat de o persoana competenta; conectarea sau racirea necorespunzatoare poate deteriora modulul sau echipamentele alimentate.
