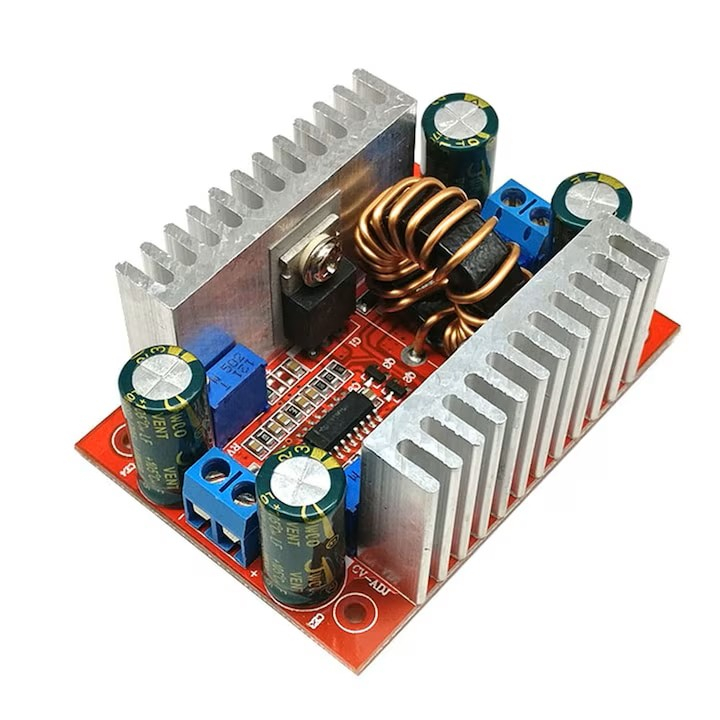

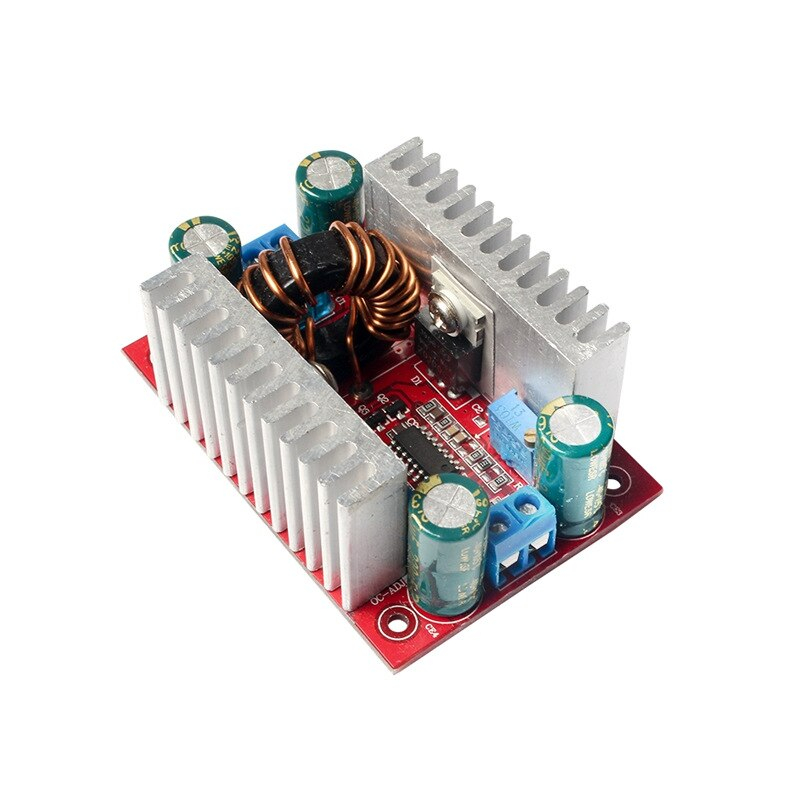

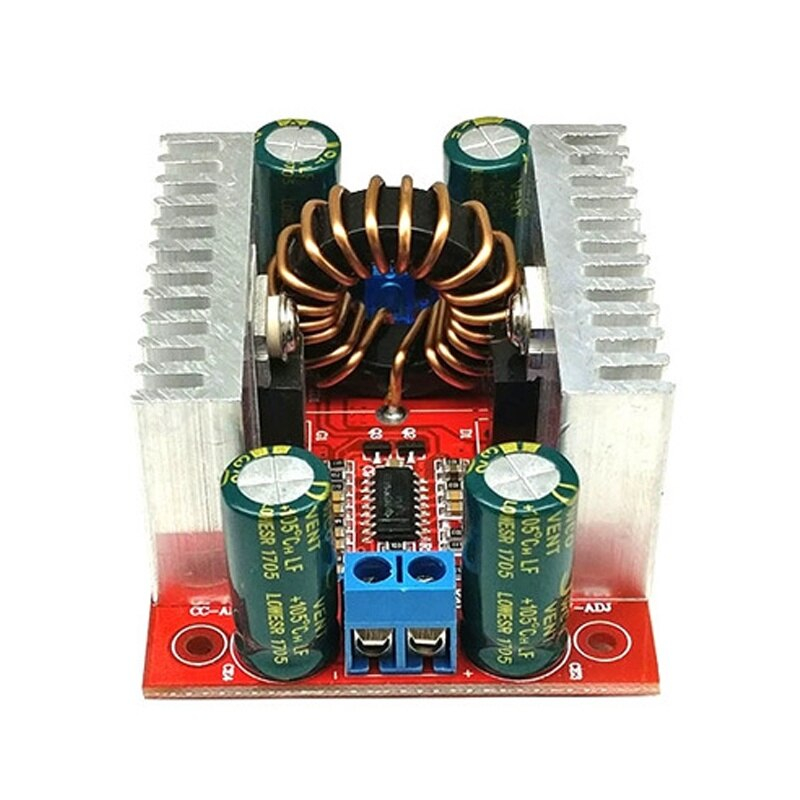

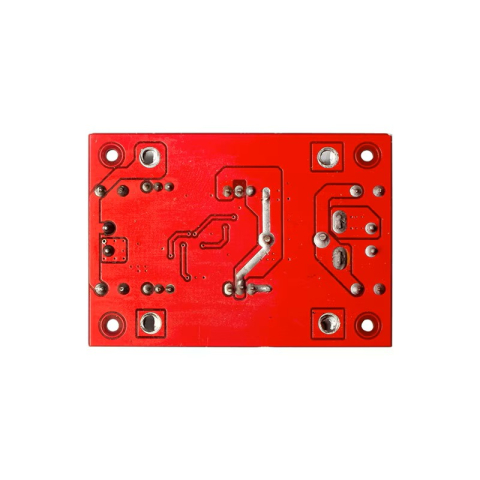

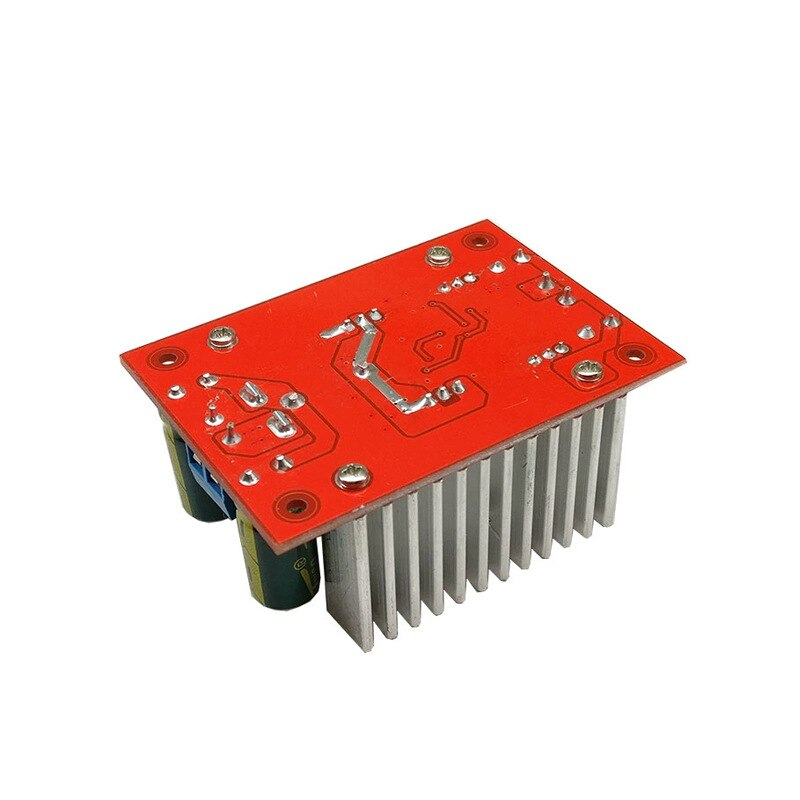

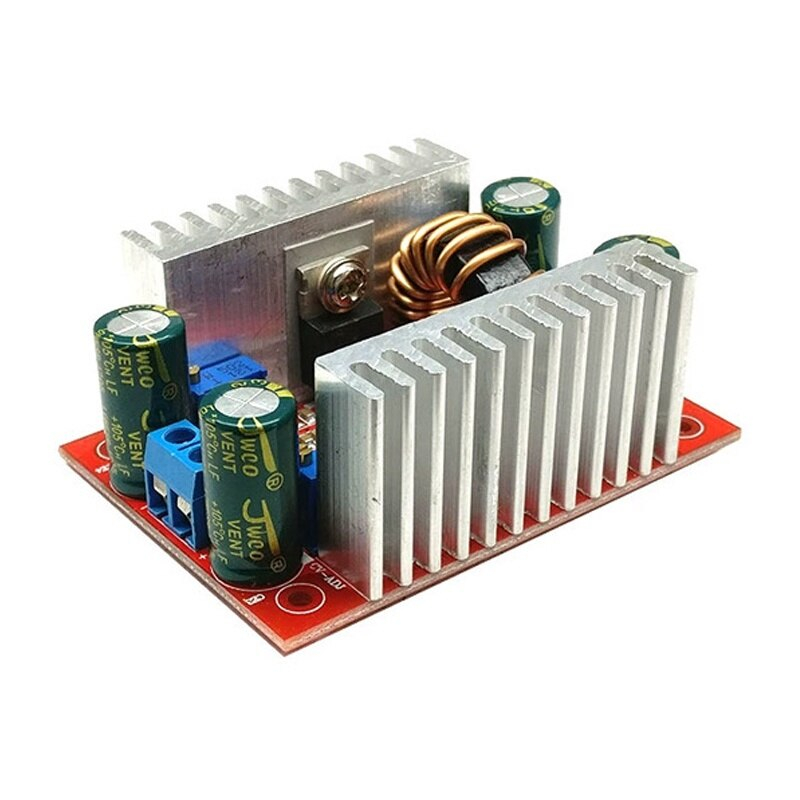

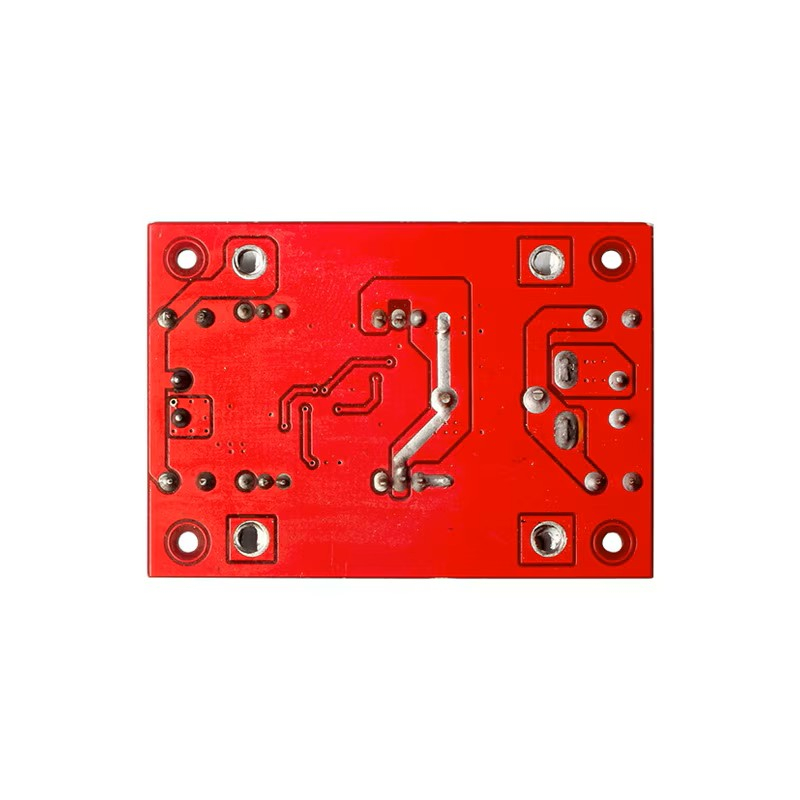

Modulul DC-DC step-up ridica tensiunea unei surse continue si permite reglarea separata a tensiunii de iesire si a limitei de curent, pentru functionare in regim CV sau CC. Este potrivit pentru surse reglabile, alimentarea modulelor electronice, LED-urilor de putere si motoarelor DC, precum si pentru aplicatii de incarcare controlata a acumulatorilor compatibili.

Specificatii tehnice:

• Tip produs: convertor DC-DC step-up / boost

• Regimuri de functionare: tensiune constanta CV si curent constant CC

• Tensiune de intrare: 8.5-50V DC

• Curent maxim de intrare: 15A

• Tensiune de iesire: 10-60V DC, reglabila

• Curent maxim de iesire: 12A

• Domeniu de reglaj pentru curent constant: 0.2-12A

• Putere maxima de iesire: 400W, in functie de alimentare si racire

• Reglaj: potentiometre separate pentru tensiune si limita de curent

• Frecventa de lucru: 150kHz

• Temperatura de lucru: -40°C pana la +85°C

• Conexiuni intrare: IN+ / IN-

• Conexiuni iesire: OUT+ / OUT-

• Metoda de conectare: terminale cu surub

• Racire: doua radiatoare montate pe placa

• Dimensiuni modul: 67x47.6x27mm

• Greutate: 89g

Continut pachet:

• 1 x convertor DC-DC step-up cu radiatoare.

Instructiuni de montaj si utilizare:

1. Cu alimentarea deconectata, modulul se fixeaza astfel incat partea inferioara sa nu atinga suprafete conductoare.

2. Sursa DC se conecteaza la IN+ si IN-, respectand polaritatea, fara consumator conectat la iesire.

3. Se porneste alimentarea si se masoara tensiunea intre OUT+ si OUT- cu un multimetru.

4. Se ajusteaza potentiometrul pentru tensiune pana la valoarea necesara consumatorului.

5. Limita de curent se regleaza folosind o sarcina de test adecvata si masurarea curentului, fara scurtcircuitarea directa a iesirii.

6. Se opreste alimentarea si se conecteaza consumatorul la iesire, respectand polaritatea.

7. Se reporneste alimentarea si se verifica tensiunea, curentul si incalzirea modulului in sarcina.

Recomandari si precautii:

• Modulul ridica tensiunea; iesirea se seteaza peste tensiunea de intrare.

• Curentul disponibil la iesire depinde de raportul de conversie, puterea sursei si racire.

• Limitele maxime de tensiune, curent si putere nu pot fi obtinute simultan.

• Sursa de intrare se dimensioneaza pentru consumul sarcinii si pierderile de conversie.

• Conductoarele si conexiunile se dimensioneaza pentru curentul de lucru.

• La sarcini mari sau functionare indelungata, se asigura ventilatie si racire suplimentara.

• Conectarea inversa poate deteriora modulul; polaritatea se verifica inainte de alimentare.

• La alimentarea motoarelor, se ia in calcul curentul de pornire.

• Pentru incarcarea acumulatorilor, se verifica tensiunea, limita de curent si metoda de incarcare necesara; reglajul CC/CV nu inlocuieste functiile de terminare a incarcarii sau protectiile acumulatorului.

• Montajul si testarea se realizeaza de o persoana competenta, cu alimentarea oprita in timpul efectuarii conexiunilor.
