Modulul este un convertor DC-DC step-up de putere, utilizat pentru obtinerea unei tensiuni de iesire mai mari decat tensiunea sursei de alimentare. Este potrivit pentru alimentarea echipamentelor electronice, realizarea surselor de putere si teste de laborator care necesita reglarea tensiunii si limitarea curentului.

Specificatii tehnice:

• Tip conversie: step-up / boost

• Reglaje: tensiune de iesire si limita de curent, din potentiometre

• Tensiune de intrare: 10-60V DC

• Curent maxim de intrare la 10-30V: 30A

• Curent maxim de intrare la 31-60V: 25A

• Tensiune de iesire: 12-90V DC, reglabila, peste tensiunea de intrare

• Curent maxim de iesire: 22A, in functie de raportul de conversie si racire

• Consum static: 15mA

• Eficienta conversie: 92-97%

• Frecventa de comutare: 150kHz

• Protectii: polaritate inversa la intrare, supracurent, scurtcircuit si subtensiune

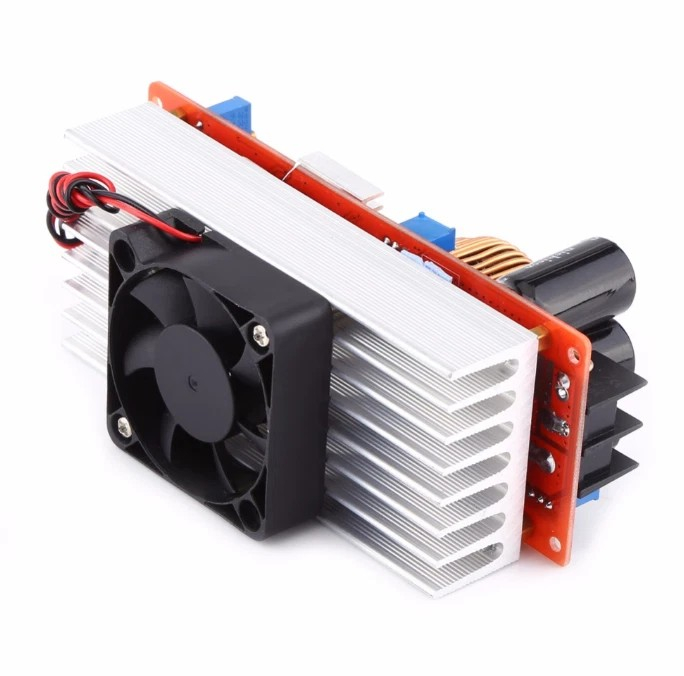

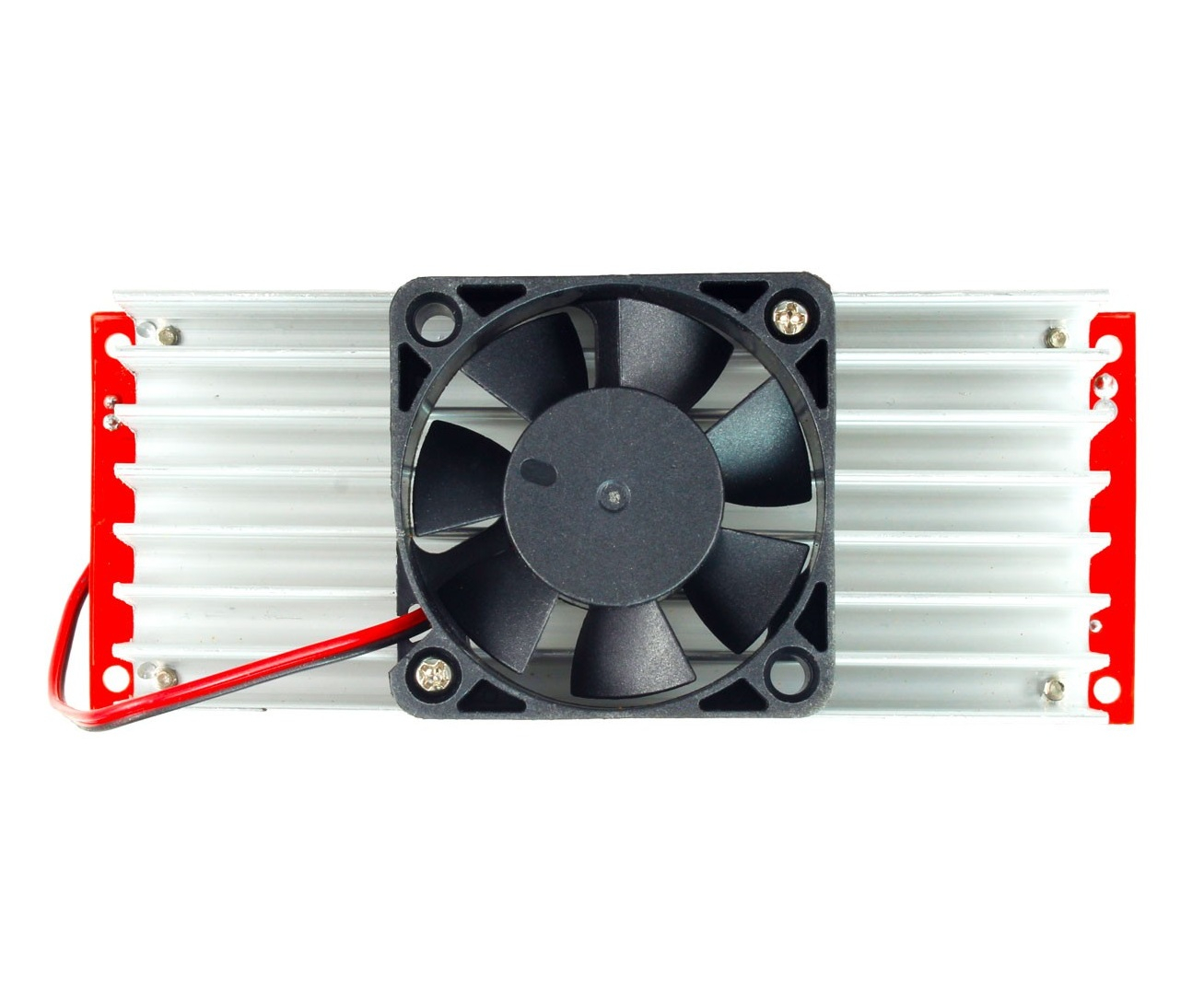

• Racire: radiator si ventilator integrat

• Comanda ventilator: pornire automata peste 60°C si oprire sub 60°C

• Conexiuni: borne cu surub pentru intrare si iesire

• Temperatura de lucru: -40°C pana la +85°C

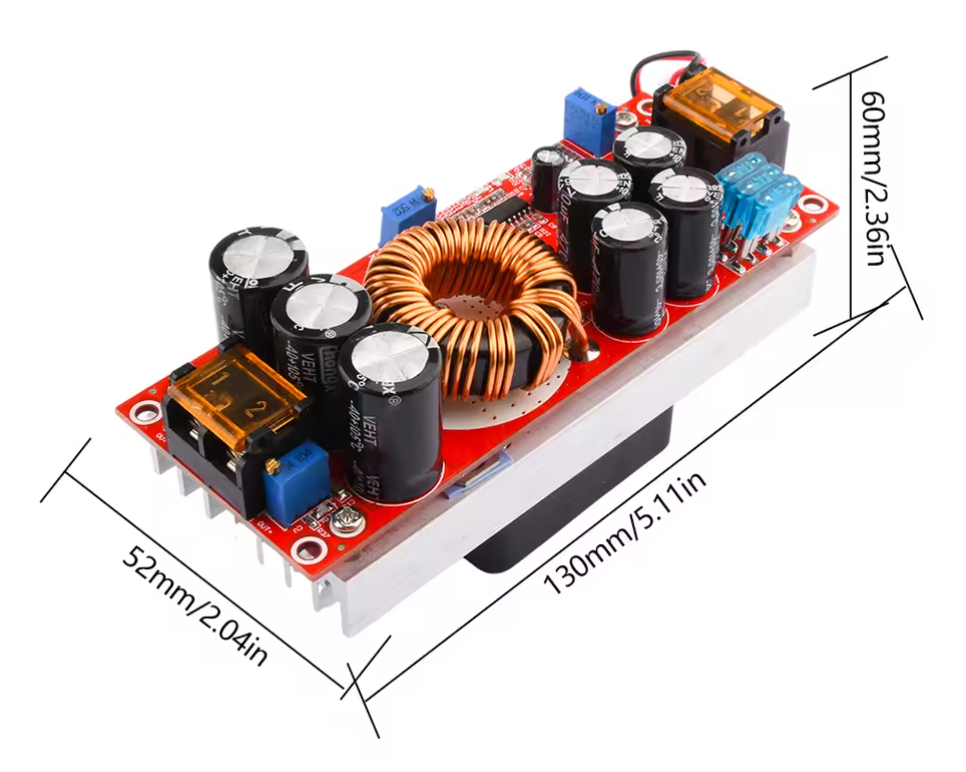

• Dimensiuni: 130x52x70mm

• Greutate: 425g

Continut pachet:

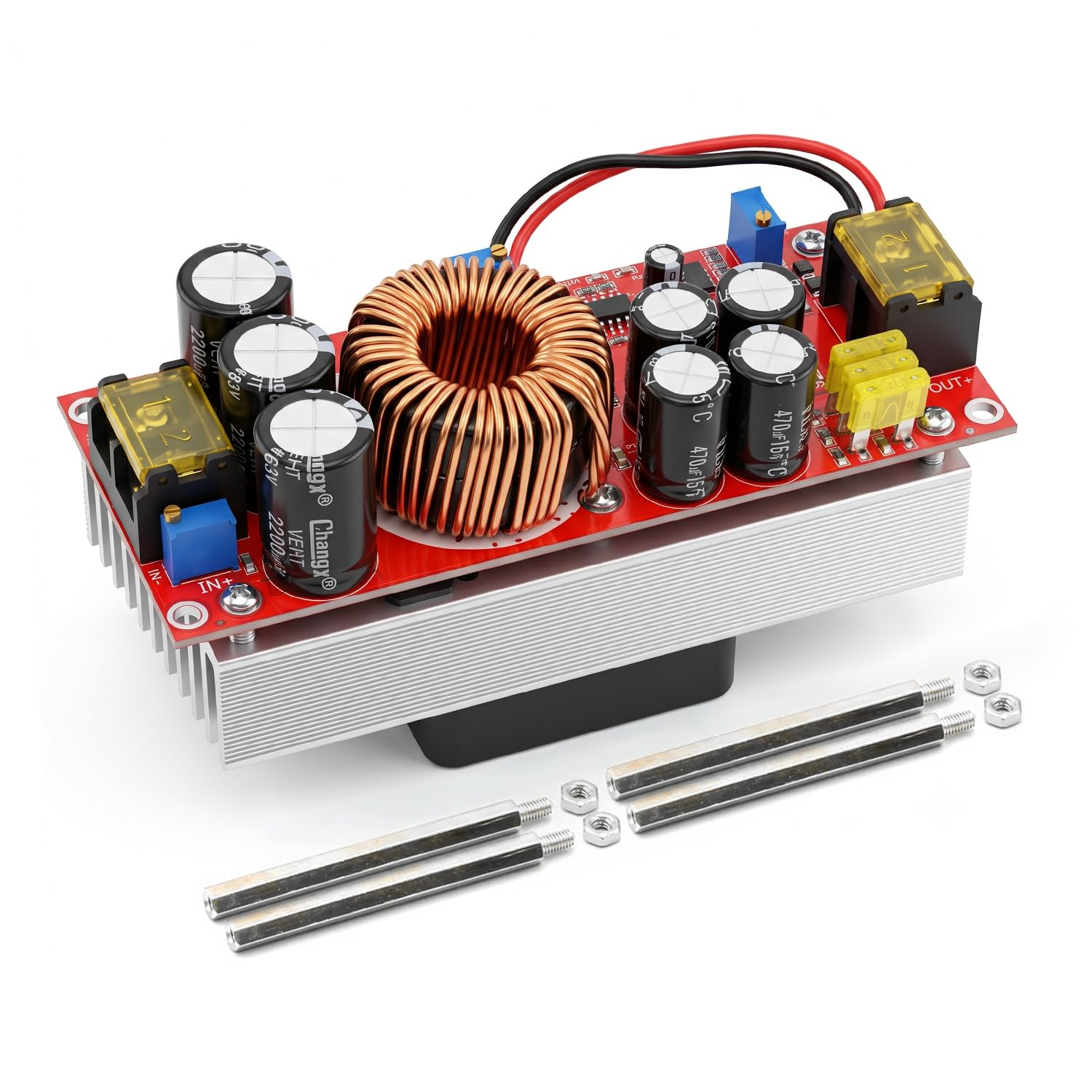

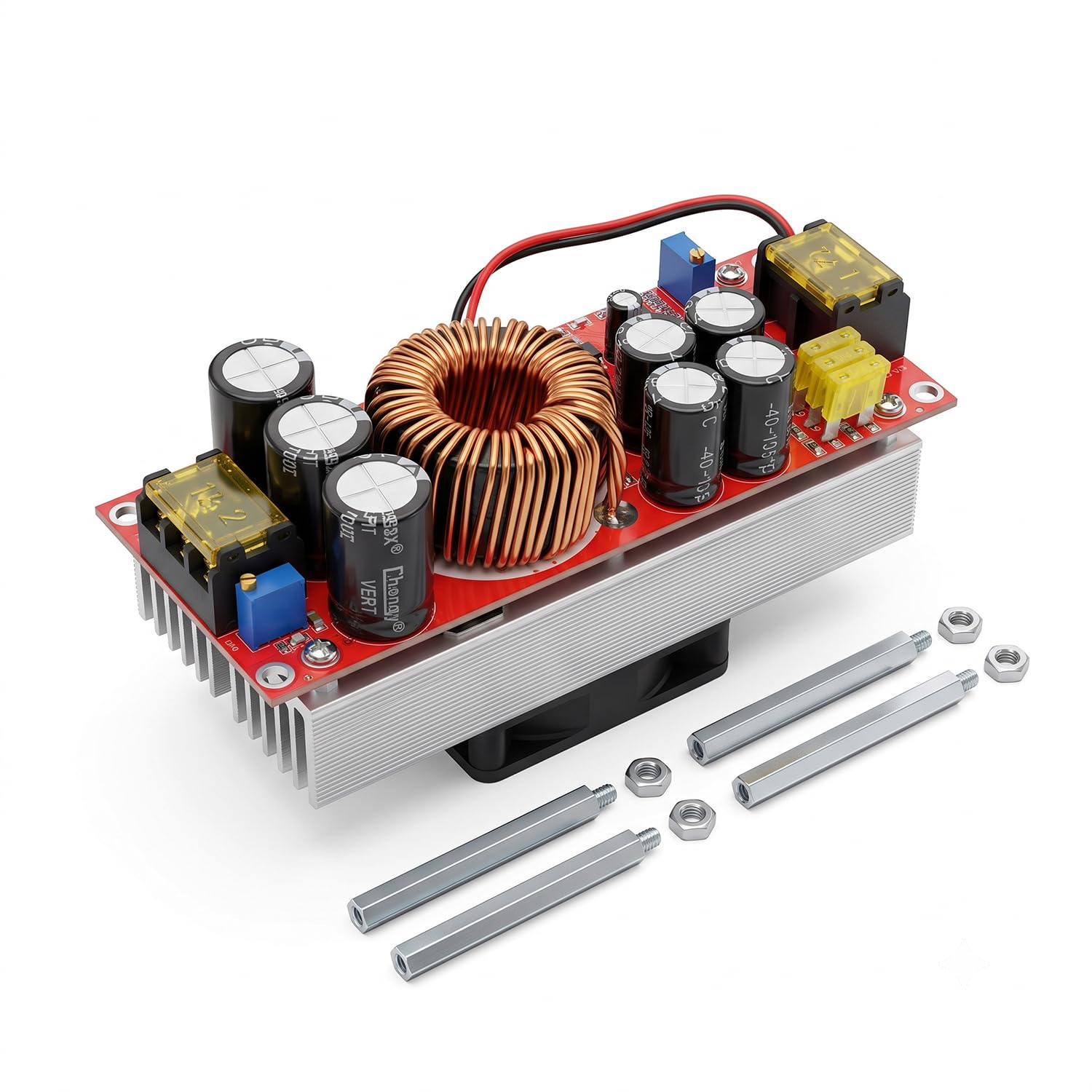

• 1x modul convertor DC-DC step-up cu radiator si ventilator

• 1x set de distantieri si piulite pentru montaj

Instructiuni de montaj si utilizare:

1. Cu alimentarea oprita, se identifica bornele de intrare si iesire dupa marcajele placii.

2. Se conecteaza sursa DC la intrare, respectand polaritatea si folosind conductoare dimensionate pentru curentul necesar.

3. Se porneste alimentarea fara consumator conectat si se masoara tensiunea de iesire cu un multimetru.

4. Se ajusteaza potentiometrul de tensiune pana la valoarea necesara.

5. Se configureaza limita de curent pentru aplicatie, folosind o sarcina de test adecvata si monitorizand curentul.

6. Se opreste alimentarea si se conecteaza consumatorul la iesire.

7. Se reporneste modulul si se verifica tensiunea, curentul si incalzirea in sarcina.

Recomandari si precautii:

• Modulul nu poate fi utilizat pentru reducerea tensiunii.

• Curentul disponibil la iesire scade pe masura ce creste raportul dintre tensiunea de iesire si cea de intrare.

• Peste 15A la iesire se asigura racire suplimentara si circulatie libera a aerului.

• Puterea disponibila depinde de tensiunea de intrare, curentul furnizat de sursa, randament si temperatura.

• Limitele maxime de tensiune si curent nu garanteaza functionarea simultana la toate valorile maxime.

• Nu se scurtcircuiteaza iesirea pentru reglarea sau masurarea curentului.

• Conexiunile se realizeaza cu alimentarea oprita, iar bornele se protejeaza impotriva contactului accidental.

• La tensiuni de iesire ridicate se evita atingerea contactelor si a componentelor alimentate.
