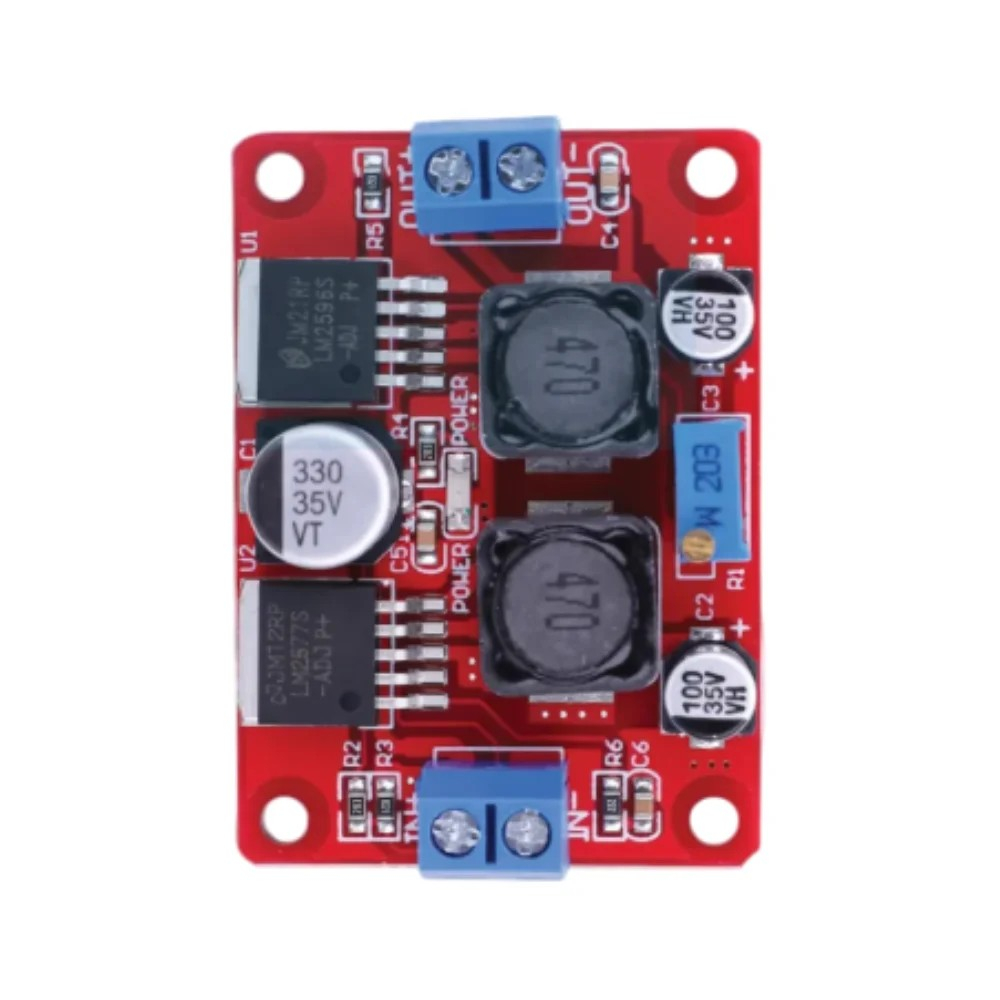

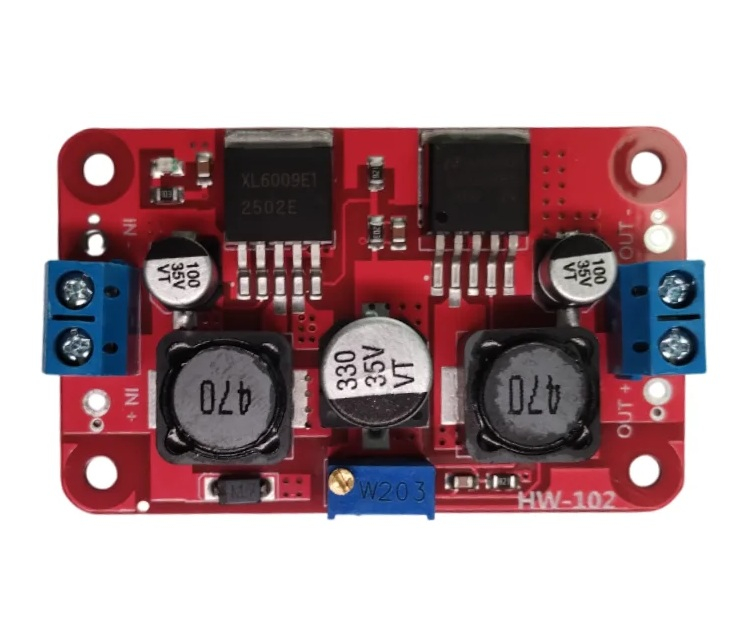

Convertorul DC-DC LM2596S step-up/step-down transforma tensiunea continua de intrare intr-o tensiune continua stabilizata, mai mare sau mai mica decat aceasta. Este potrivit pentru alimentarea circuitelor electronice din baterii sau panouri solare, atunci cand tensiunea sursei variaza si consumatorul necesita o valoare de alimentare stabila.

Specificatii tehnice:

• Tensiune de intrare: 3.5–28V DC

• Tensiune de iesire: 1.25–26V DC, reglabila

• Curent nominal de intrare: 1A

• Curent nominal de iesire: 1A

• Reglaj iesire: potentiometru

• Conexiuni: borne cu surub, IN+/IN- si OUT+/OUT-

• Temperatura de operare: -40°C pana la +80°C

• Dimensiuni: 53x38x15mm, cu elementele de fixare

Instructiuni de montaj / utilizare:

1. Cu alimentarea oprita, se conecteaza sursa la intrare, respectand polaritatea.

2. Se alimenteaza modulul fara consumator conectat si se masoara tensiunea la iesire cu un multimetru.

3. Se ajusteaza tensiunea pana la valoarea necesara circuitului alimentat.

4. Se opreste alimentarea, se conecteaza consumatorul si se reporneste modulul.

Recomandari si precautii:

• Mentinerea tensiunii setate depinde de incadrarea in limitele modulului si de puterea disponibila din sursa.

• Ridicarea tensiunii necesita un curent mai mare la intrare; valorile nominale nu sunt garantate simultan pentru orice combinatie de tensiuni.

• La conectarea unui panou solar se verifica tensiunea in gol, care nu trebuie sa depaseasca limita de intrare.

• Iluminarea insuficienta a panoului poate reduce energia disponibila si poate impiedica mentinerea iesirii la valoarea reglata.

• Pentru incarcarea acumulatorilor este necesar un circuit de incarcare adecvat; stabilizarea tensiunii nu inlocuieste controlul incarcarii.

• Se asigura ventilatie si se urmareste incalzirea componentelor sub sarcina.

• Se evita scurtcircuitele si contactul placii cu suprafete conductoare.
