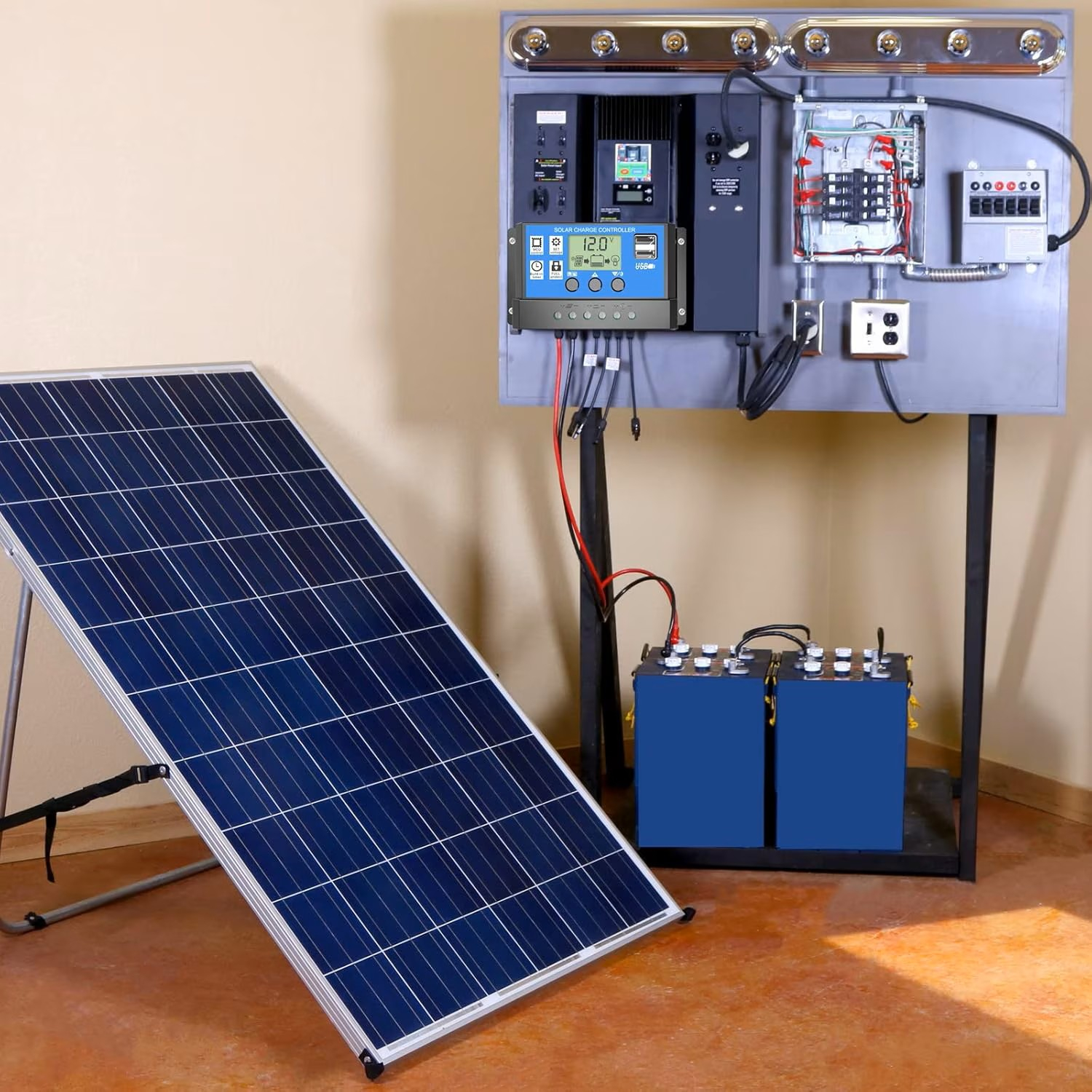

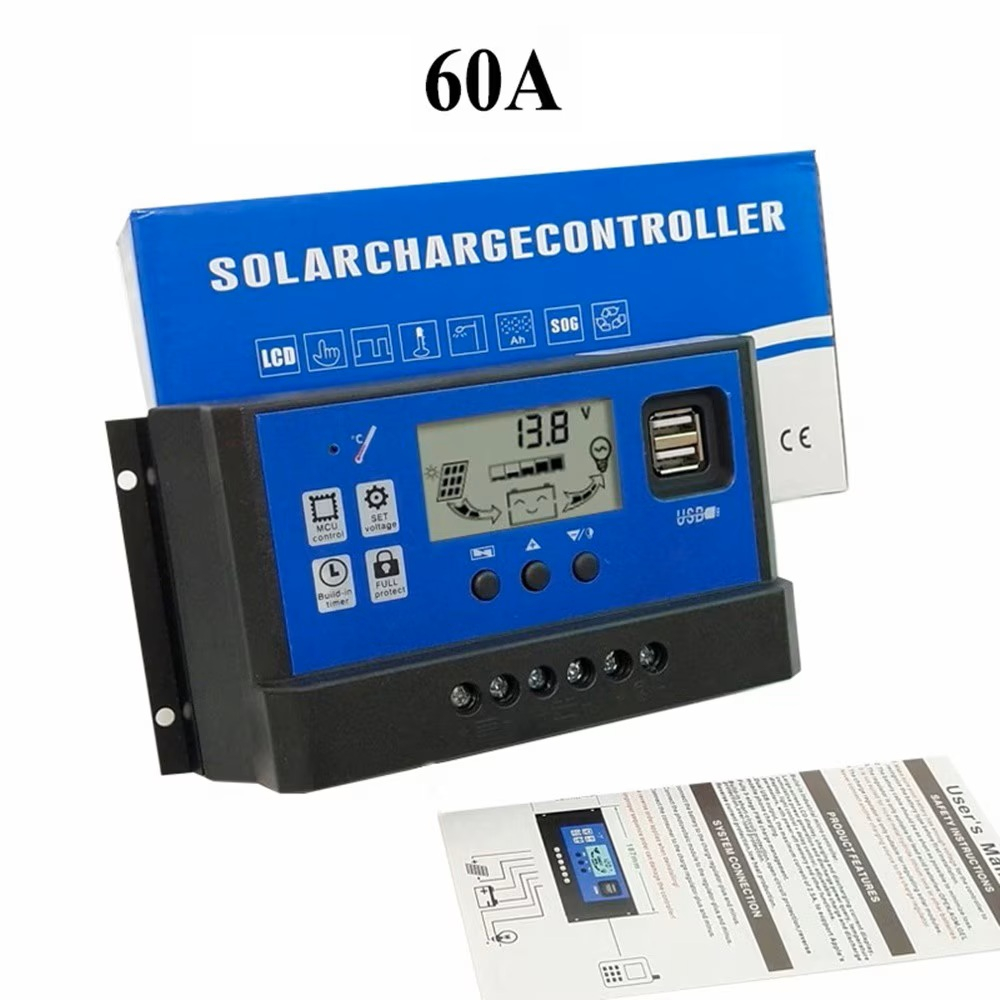

Regulatorul de incarcare solara PWM controleaza incarcarea acumulatorilor plumb-acid din panouri fotovoltaice si alimentarea consumatorilor conectati la iesirea dedicata. Este potrivit pentru sisteme solare autonome, instalatii de iluminat, cabane si rulote.

Specificatii tehnice:

• Tip produs: regulator de incarcare solara

• Tehnologie de incarcare: PWM, in 3 etape

• Curent nominal de incarcare: 60A

• Curent maxim la iesirea pentru consumatori: 30A

• Tensiune nominala acumulator: 12V/24V, detectare automata

• Acumulatori compatibili: plumb-acid etansi, AGM, gel si cu electrolit lichid

• Putere maxima de intrare de la panouri: 720W pentru sistemul de 12V / 1440W pentru sistemul de 24V

• Limita tensiunii panoului pentru dimensionarea instalatiei: 23V pentru sistemul de 12V / 46V pentru sistemul de 24V

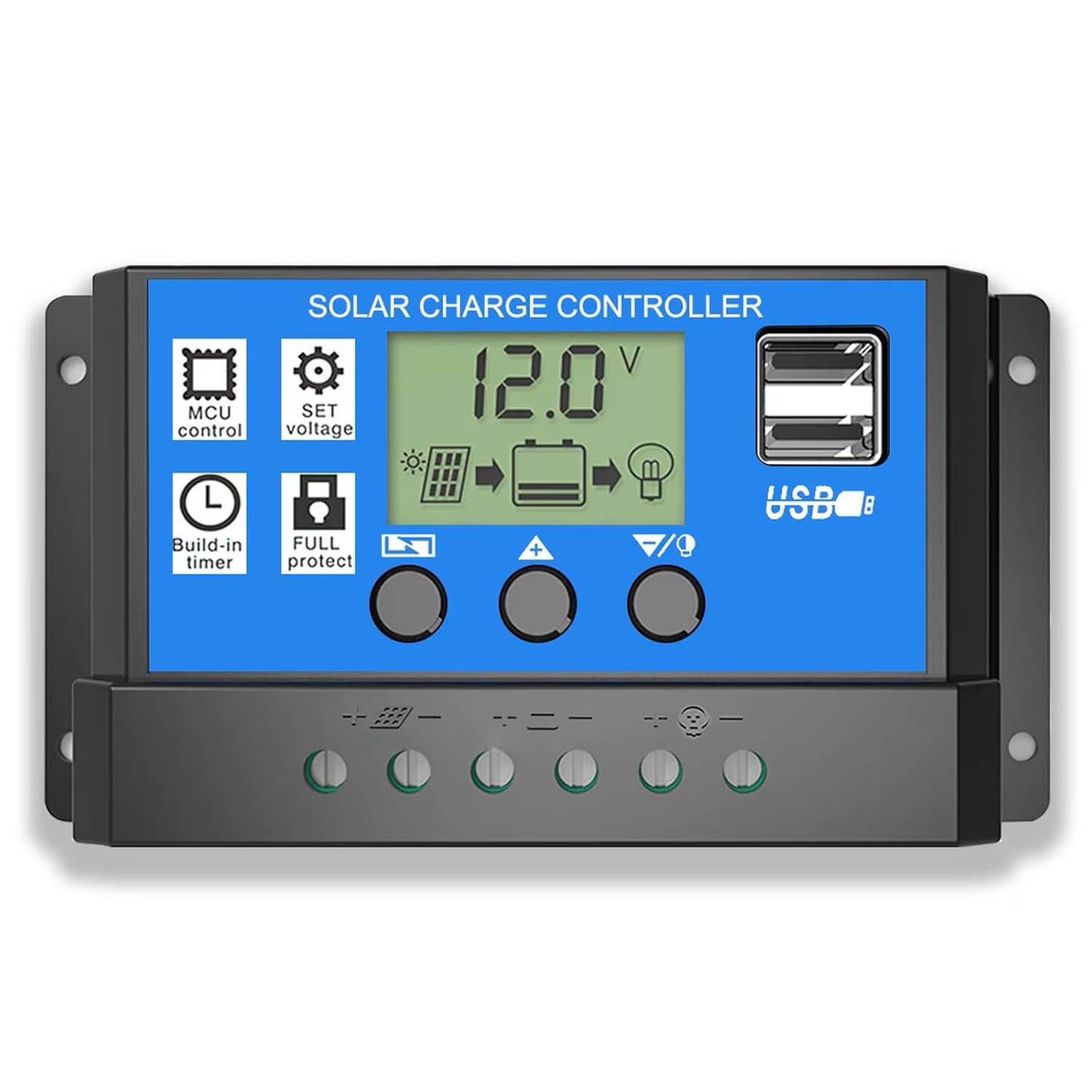

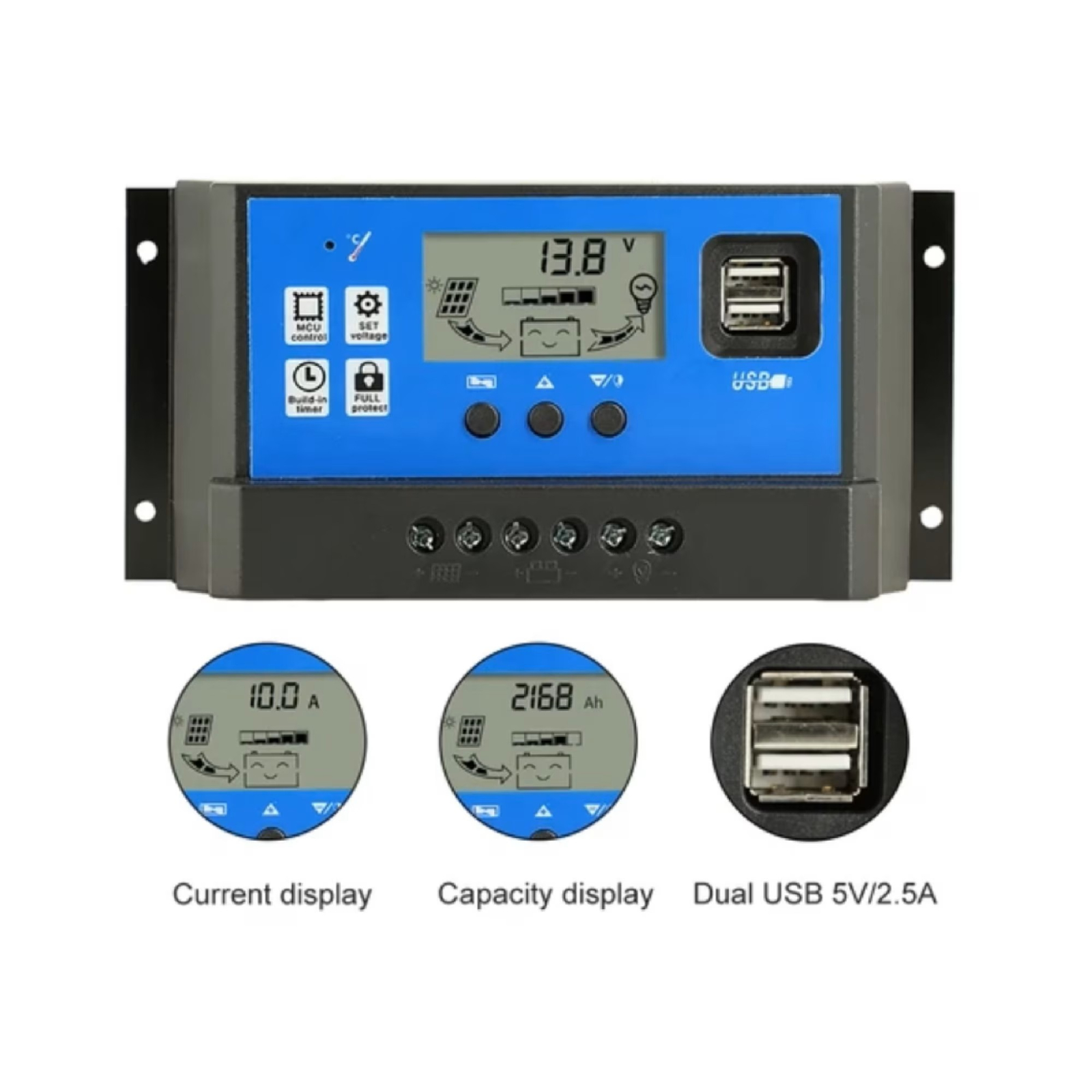

• Afisaj: LCD

• Porturi USB: 2xUSB-A

• Tensiune iesire USB: 5V DC

• Curent maxim USB: 2.5A

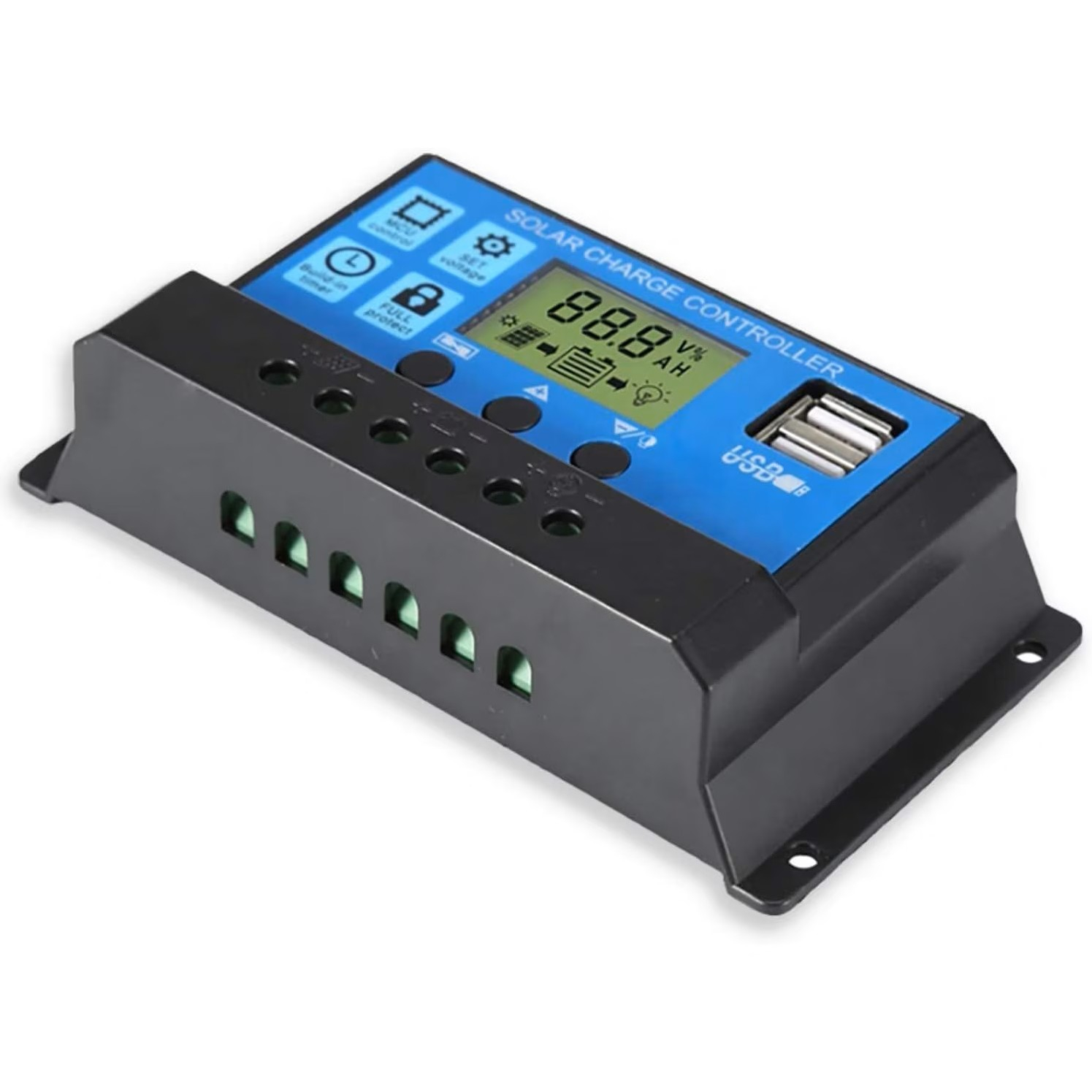

• Conexiuni: borne cu surub pentru panou, acumulator si consumator

• Tensiune incarcare boost pentru sistemul de 12V: 14.4V pentru acumulatori etansi / 14.2V pentru gel / 14.6V pentru electrolit lichid

• Tensiune de mentinere: ajustabila

• Prag implicit de deconectare a consumatorului, sistem 12V: 10.7V, ajustabil

• Prag implicit de reconectare a consumatorului, sistem 12V: 12.6V, ajustabil

• Prag de reluare a incarcarii, sistem 12V: 13.2V

• Consum propriu: sub 10mA

• Temperatura de lucru: -35°C pana la +60°C

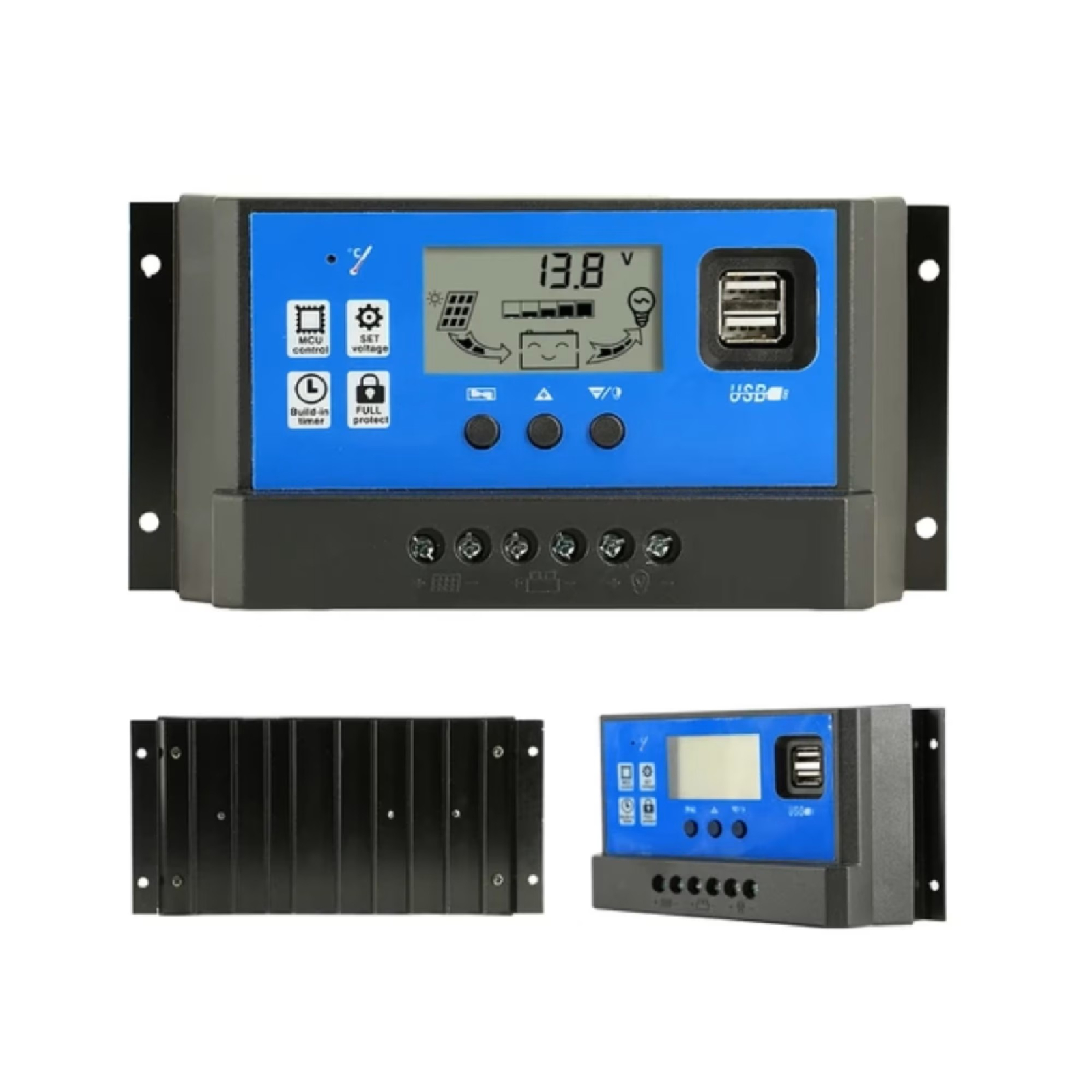

• Dimensiuni: 133.5x70x35mm

• Greutate: 165g

• Protectii: scurtcircuit, circuit deschis, inversarea polaritatii, suprasarcina si curent invers catre panoul solar

Continut pachet:

• 1x regulator de incarcare solara

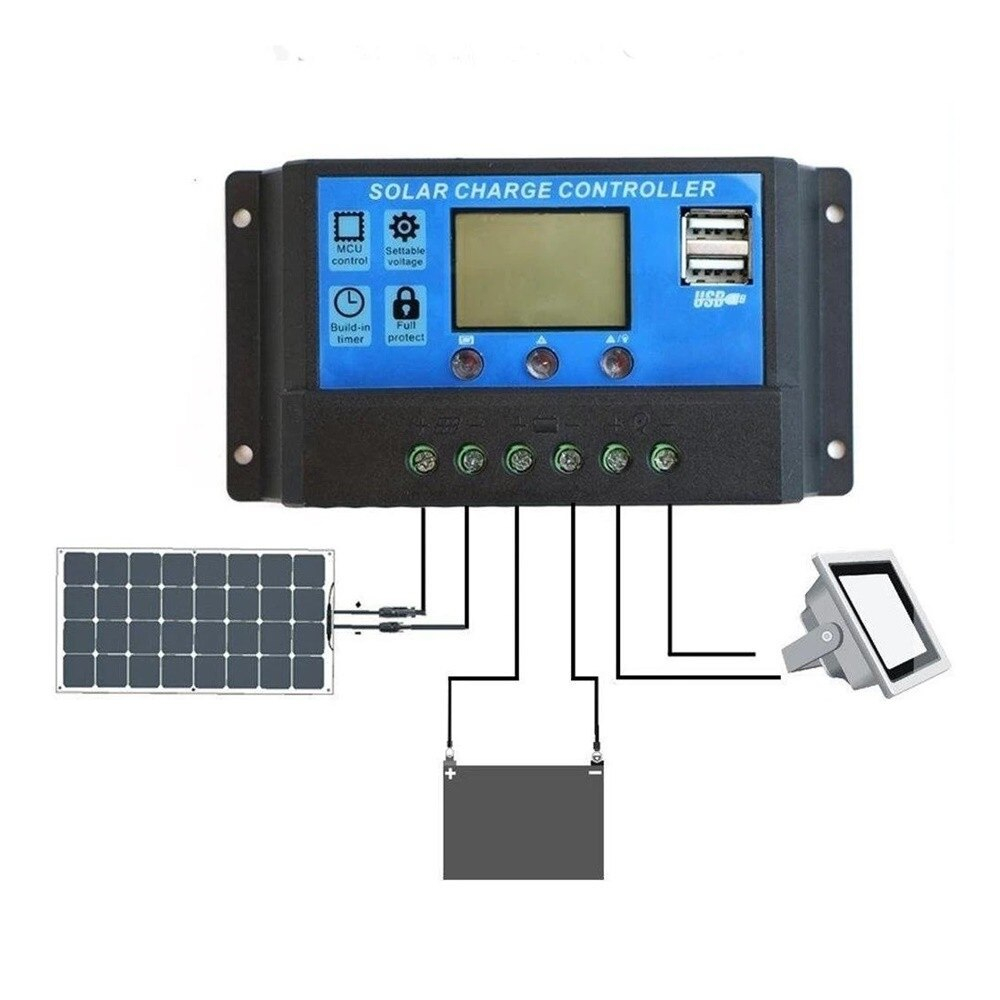

Instructiuni de montaj:

1. Se fixeaza regulatorul pe o suprafata plana, intr-un spatiu uscat si bine ventilat.

2. Se conecteaza mai intai acumulatorul la perechea centrala de borne, marcata cu simbolul bateriei, respectand polaritatea +/−.

3. Se verifica recunoasterea corecta a tensiunii sistemului; acumulatorul trebuie sa aiba suficienta tensiune pentru detectarea automata.

4. Se conecteaza panoul fotovoltaic la perechea de borne marcata cu simbolul panoului.

5. Se conecteaza consumatorul DC la perechea de borne marcata cu simbolul becului.

6. La demontare se respecta ordinea inversa: consumator, panou solar, acumulator.

Utilizare si configurare:

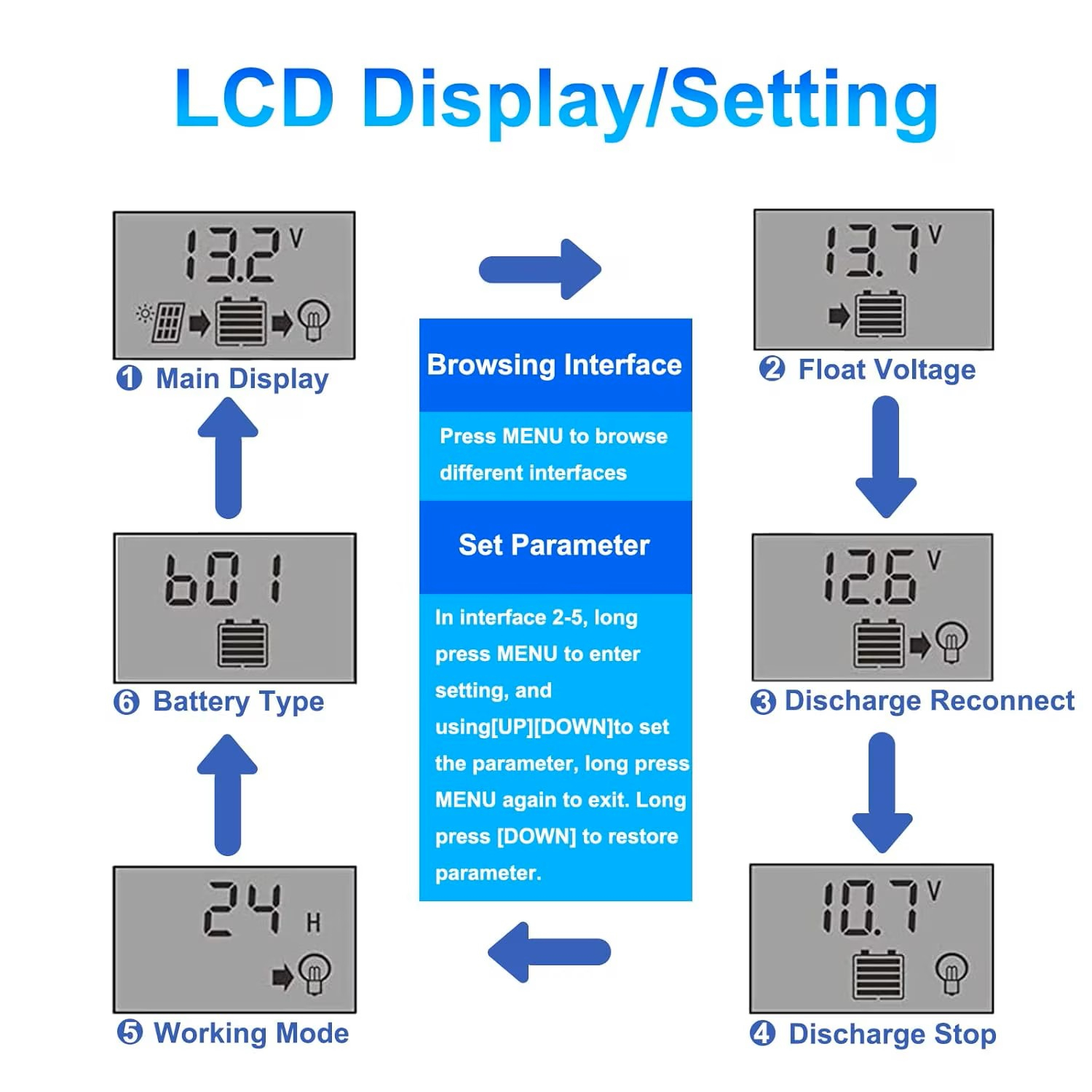

Butonul MENU permite parcurgerea ecranelor pentru monitorizare si configurare. In ecranele de reglaj, apasarea prelungita a acestuia timp de aproximativ 5 secunde permite accesul la setari, iar butoanele UP/DOWN modifica valoarea selectata; o noua apasare prelungita pe MENU incheie configurarea.

Tipul acumulatorului se selecteaza corespunzator: B1 pentru etans, B2 pentru gel si B3 pentru electrolit lichid. Parametrii se verifica dupa cerintele producatorului acumulatorului; pentru sistemul de 24V, pragurile prezentate pentru 12V se dubleaza.

Iesirea pentru consumatori are urmatoarele moduri:

• 24H: alimentare permanenta, cu posibilitatea comutarii manuale din ecranul principal prin butonul DOWN.

• 1–23H: alimentare dupa apus pentru numarul de ore selectat.

• 0H: alimentare de la apus pana la rasarit.

Recomandari si precautii:

• Nu se utilizeaza pentru acumulatori Li-ion, Li-Po, LiFePO4 sau Ni-MH.

• Intrarea solara se foloseste numai cu panouri fotovoltaice, fara conectarea unei alte surse de incarcare.

• La alegerea panourilor se verifica tensiunea in gol Voc, inclusiv cresterea acesteia la temperaturi scazute, si curentul furnizat de ansamblu.

• Un invertor se conecteaza direct la acumulator, prin cabluri si protectie dedicate, nu la iesirea pentru consumatori a regulatorului.

• Nu se considera ca fiecare port USB poate furniza separat curentul maxim indicat.

• Cablul dintre acumulator si regulator se mentine cat mai scurt si se dimensioneaza pentru curentul instalatiei.

• Se monteaza o siguranta adecvata pe circuitul acumulatorului, aproape de acesta.

• Se verifica polaritatea inainte de alimentare, chiar daca sunt prevazute protectii.

• Se evita apa, condensul si acoperirea aparatului in timpul functionarii.
