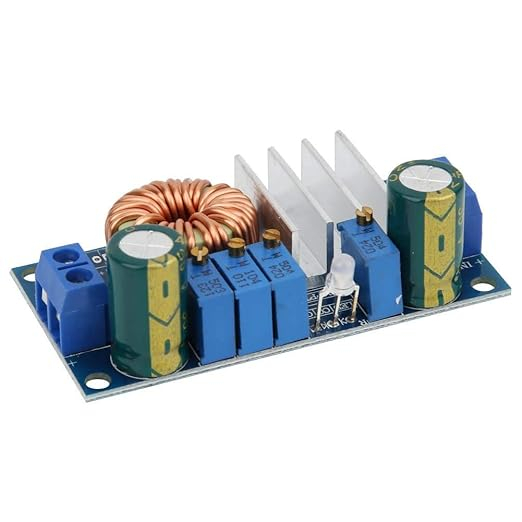

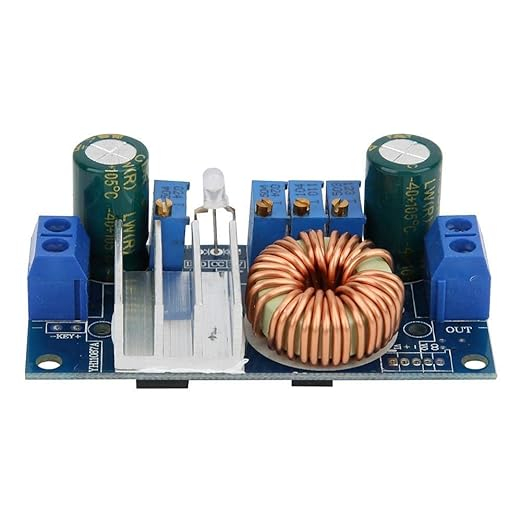

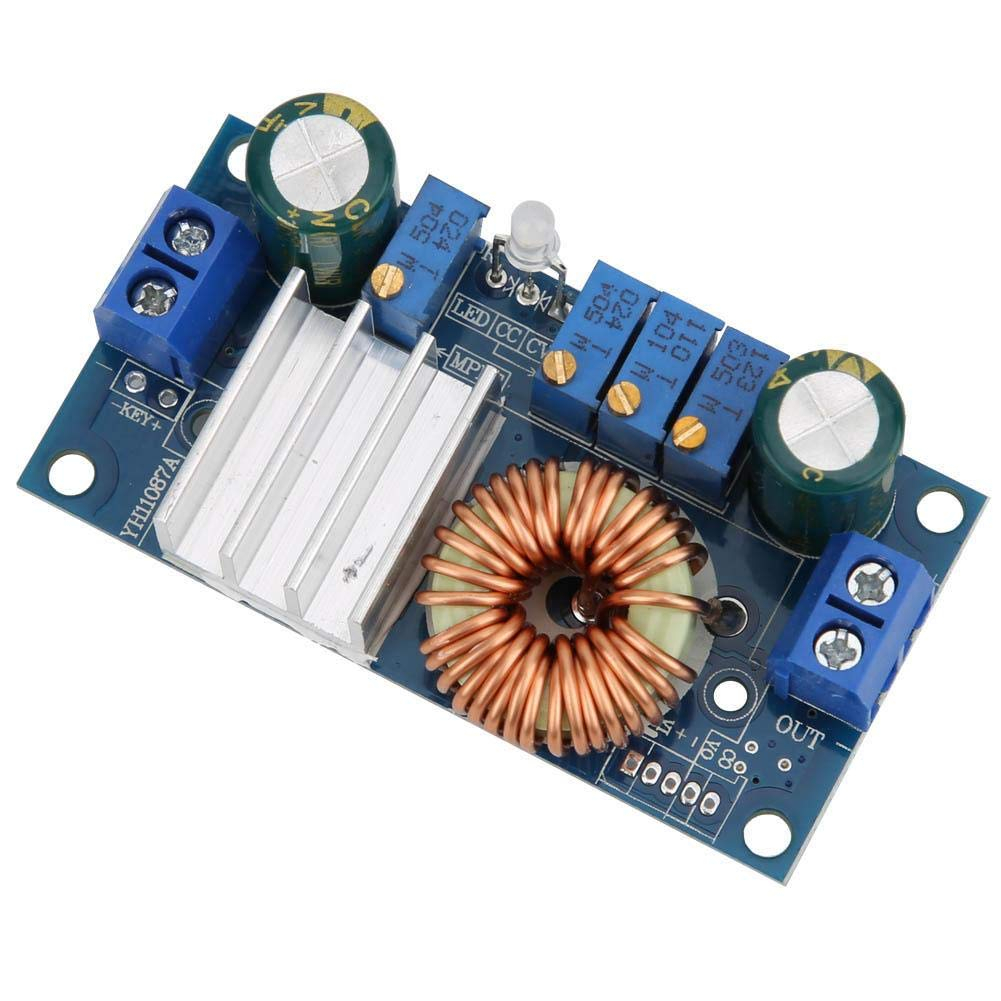

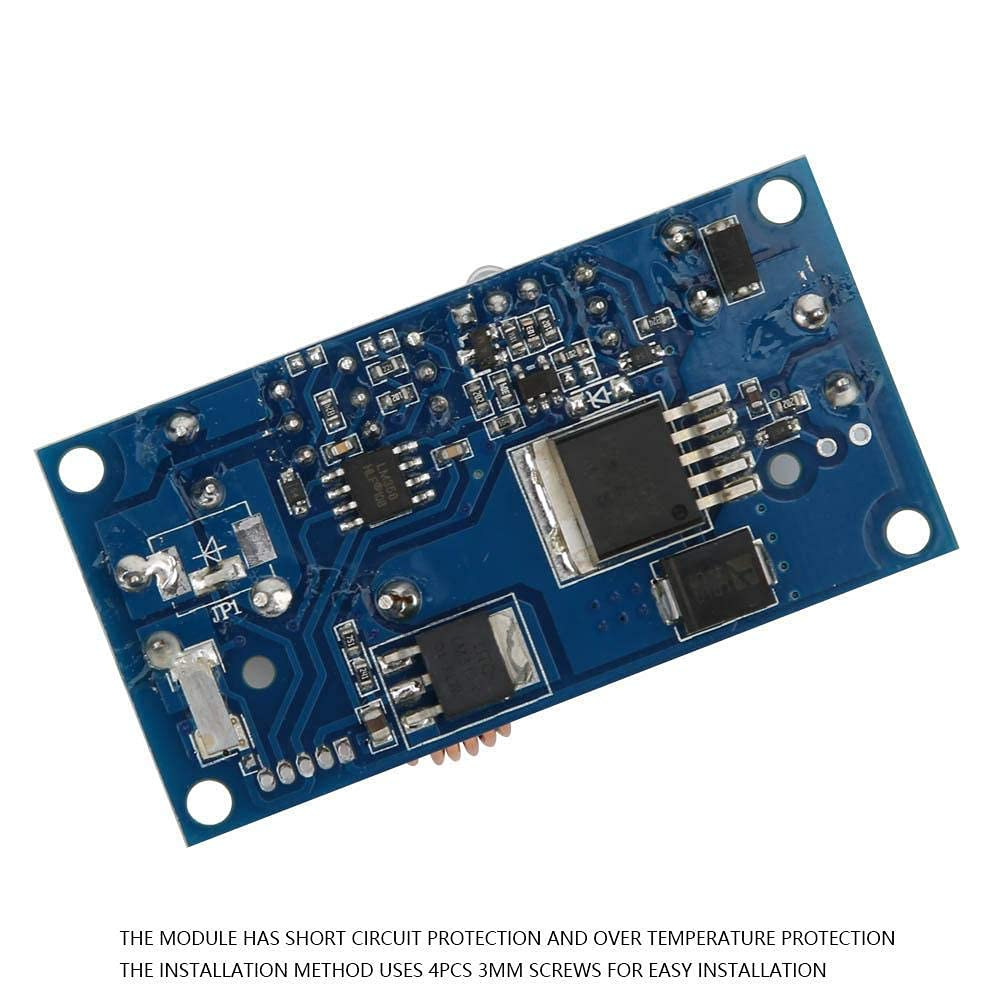

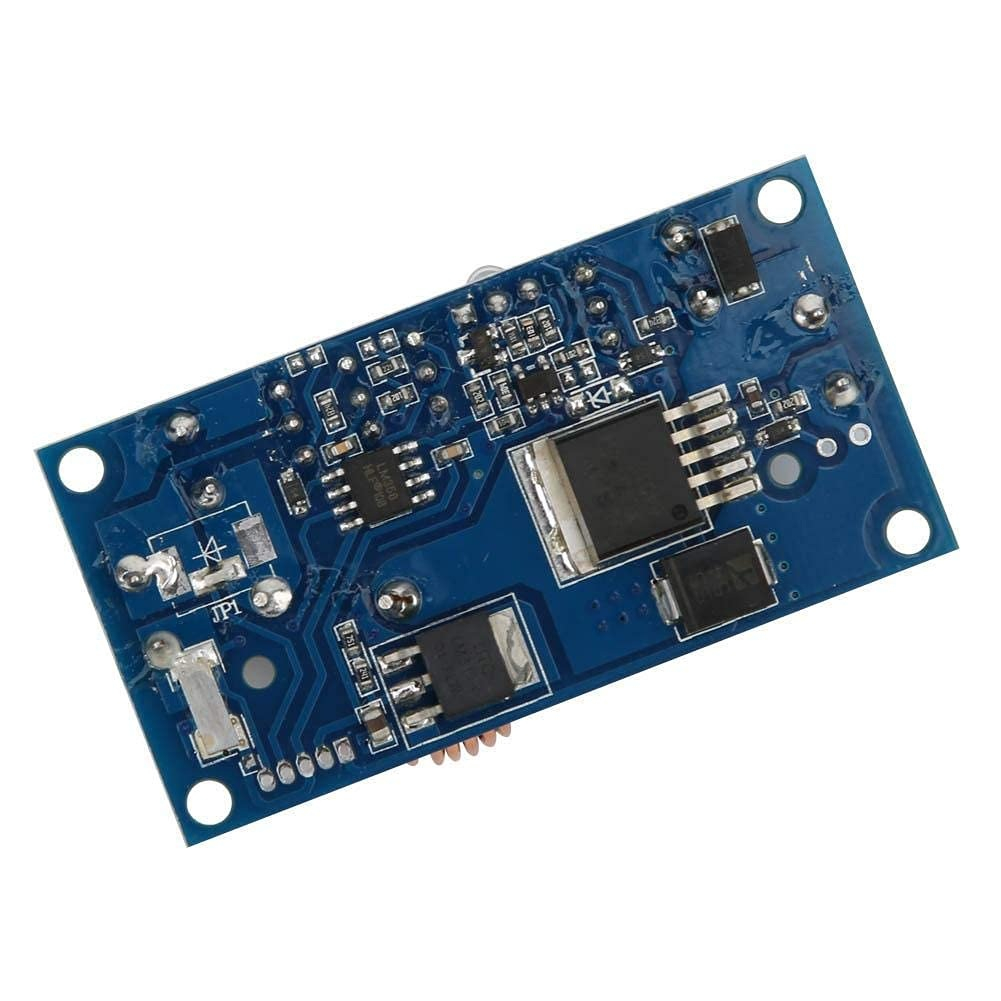

Modulul de incarcare solara MPPT este un convertor DC-DC step-down care reduce tensiunea de intrare si permite configurarea parametrilor de iesire. Se utilizeaza in aplicatii cu panouri solare, alimentarea circuitelor electronice si sisteme de incarcare a acumulatorilor.

Reglajele CC/CV permit stabilirea limitei de curent si a tensiunii dorite. Punctul de lucru pentru panoul solar se configureaza prin reglajul MPPT, in functie de panoul utilizat si conditiile de iluminare.

Specificatii tehnice:

• Tip produs: modul de incarcare solara / convertor DC-DC

• Tip conversie: step-down, coborator de tensiune

• Tensiune de intrare: 6–36V DC

• Interval reglaj tensiune MPPT: 6–36V

• Tensiune de iesire: 1.25–32V DC, reglabila continuu

• Tensiune de iesire presetata: 5V

• Interval reglaj curent de iesire: 0.05–5A

• Curent maxim recomandat pentru utilizare continua: 3A, in functie de racire si conditiile de lucru

• Interval reglaj prag indicator LED: 0.01–5A

• Eficienta de conversie: pana la 95%, in functie de conditiile de functionare

• Frecventa de comutare: 180kHz

• Temperatura de operare: -40°C pana la +85°C

• Conexiuni: borne cu surub, marcate IN si OUT

• Dimensiuni: 60x31x22mm

Instructiuni de montaj / utilizare:

1. Cu alimentarea deconectata, se conecteaza sursa sau panoul solar la bornele IN+ / IN−, respectand polaritatea.

2. Se alimenteaza modulul fara acumulator sau consumator conectat si se regleaza tensiunea de iesire, verificata cu un multimetru.

3. Se stabileste limita de curent cu o sarcina de test adecvata si un ampermetru.

4. Pentru utilizare solara, se ajusteaza punctul de lucru MPPT cu panoul iluminat si o sarcina conectata, urmarind obtinerea unui curent util cat mai mare.

5. Se opreste alimentarea si se conecteaza consumatorul sau circuitul de incarcare la bornele OUT+ / OUT−.

6. Se verifica tensiunea, curentul si temperatura modulului in timpul functionarii.

Recomandari si precautii:

• Tensiunea de intrare trebuie sa fie mai mare decat tensiunea de iesire dorita, cu o marja suficienta pentru functionarea convertorului.

• La utilizarea cu panouri solare se verifica tensiunea in gol Voc, inclusiv cresterea acesteia la temperaturi scazute.

• Pentru incarcarea unui acumulator, tensiunea finala si curentul se configureaza conform cerintelor chimiei si numarului de celule.

• Modulul nu inlocuieste un BMS si nu trebuie considerat un incarcator universal cu oprire automata confirmata.

• Indicatorul LED depinde de pragul de curent setat; un curent redus din cauza iluminarii slabe nu confirma incarcarea completa.

• Se verifica necesitatea unei protectii externe impotriva curentului invers din acumulator spre modul, inainte de conectarea acestuia.

• Se respecta polaritatea si se asigura ventilatie; la sarcini ridicate poate fi necesara racire suplimentara.

• Nu se presupune ca tensiunea maxima si curentul maxim pot fi utilizate simultan in regim continuu.
