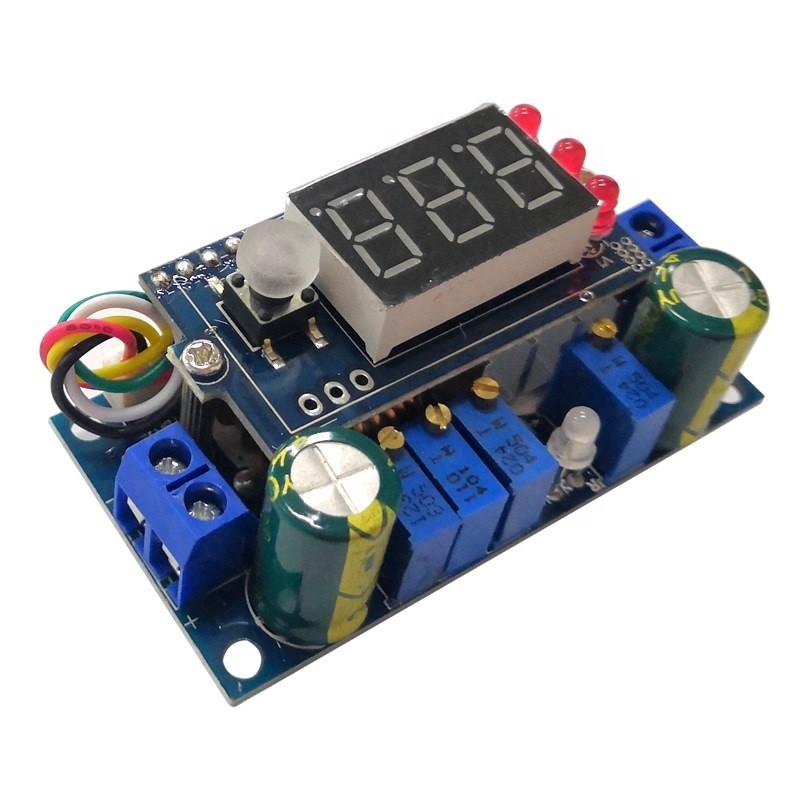

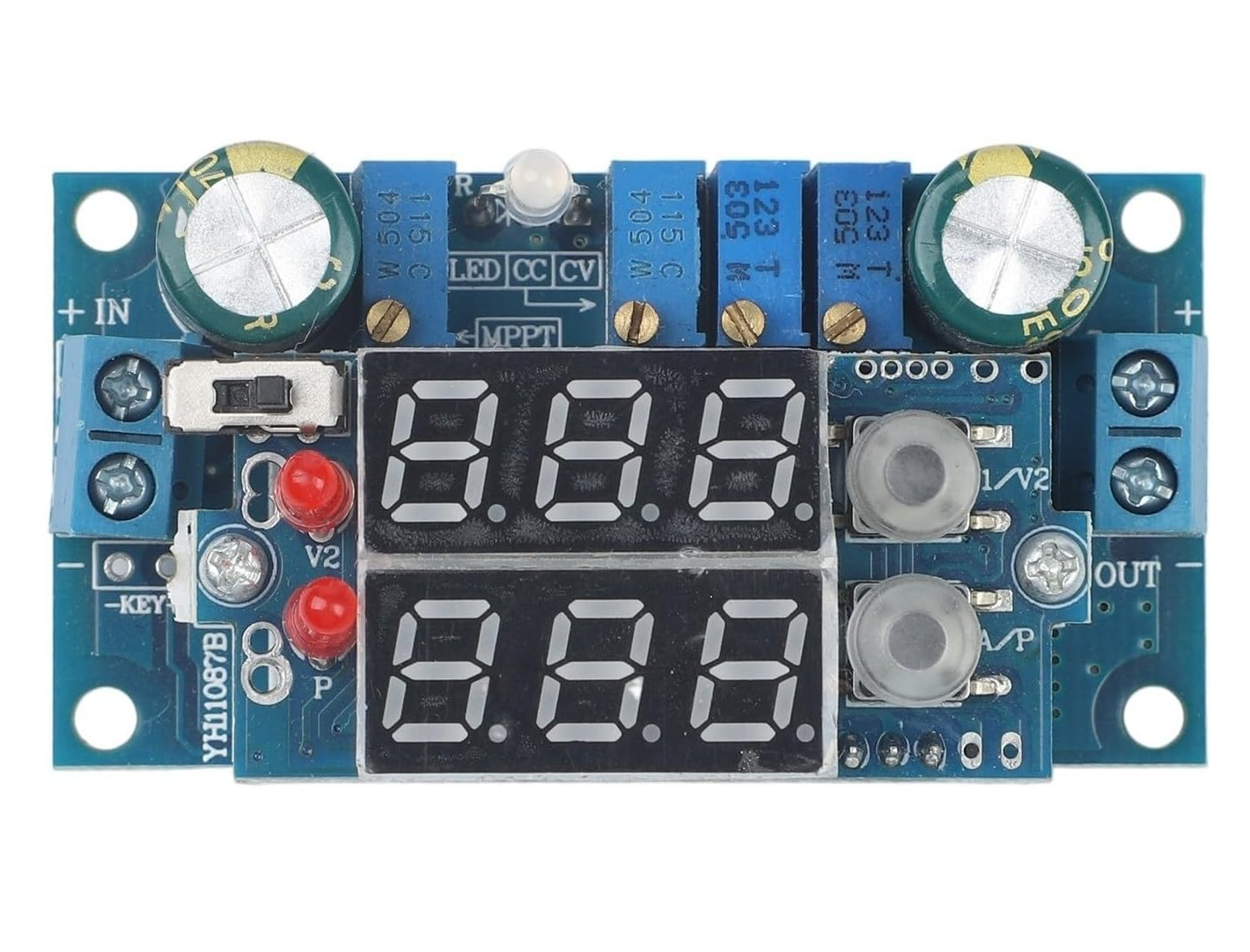

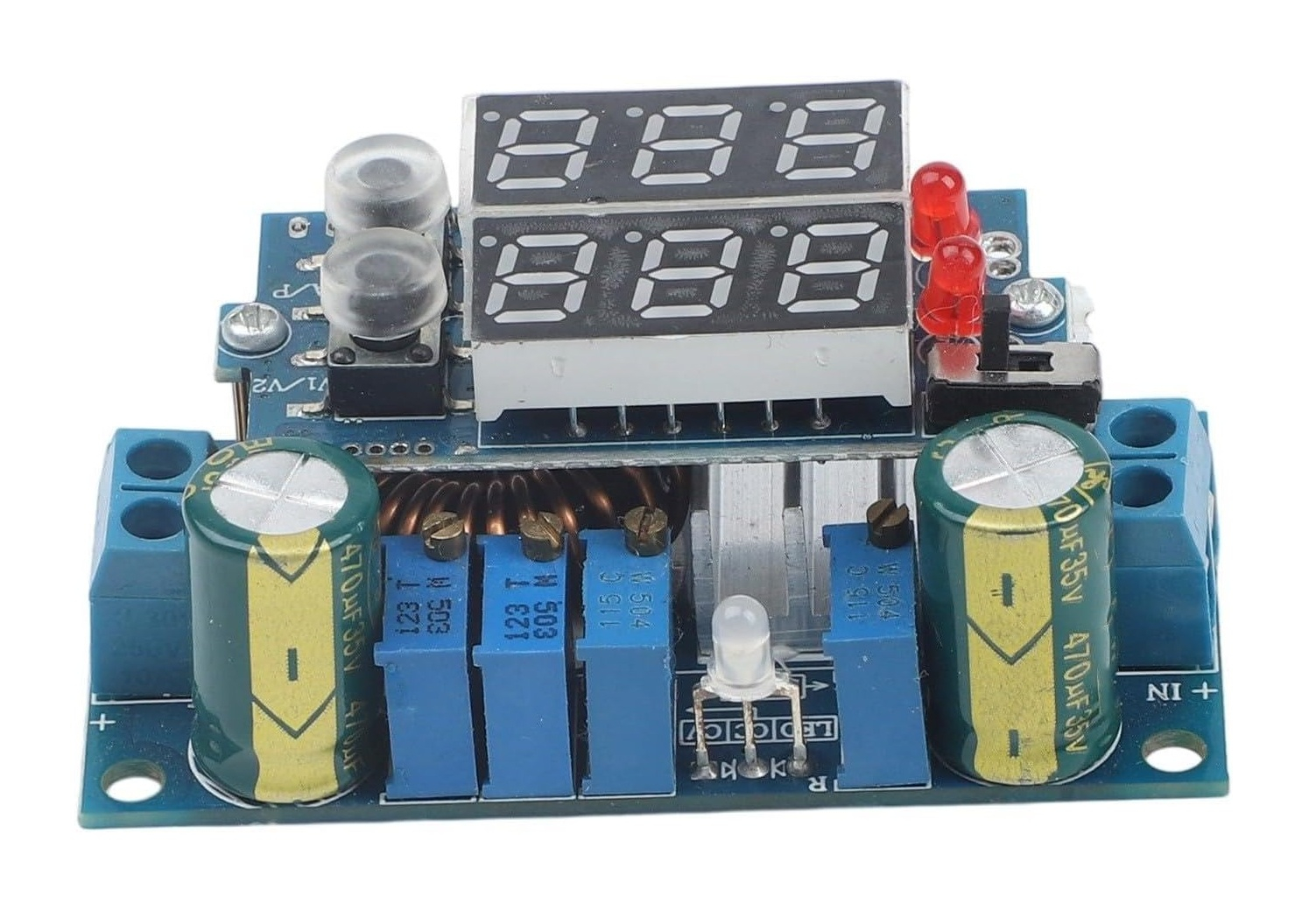

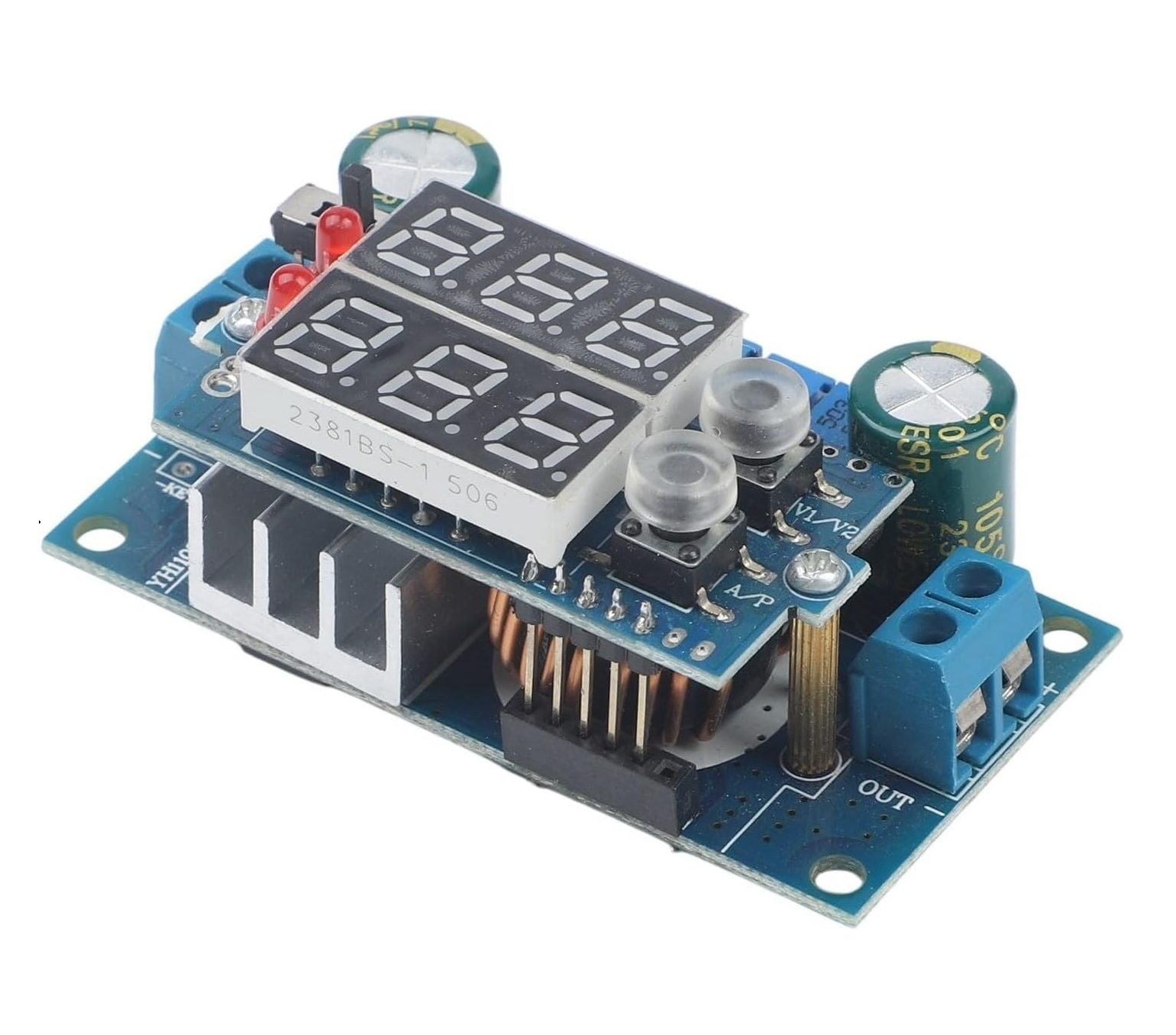

Modulul regulator solar MPPT cu afisaj digital converteste tensiunea continua a unui panou solar intr-o tensiune mai mica, adaptata consumatorului conectat. Este potrivit pentru alimentarea circuitelor electronice si aplicatii de incarcare a acumulatorilor, cu reglaje care permit adaptarea functionarii la cerintele acestora.

Caracteristici principale:

• Afisajul digital permite monitorizarea parametrilor electrici.

• Reglaje separate pentru tensiunea de iesire, limitarea curentului si punctul de functionare MPPT.

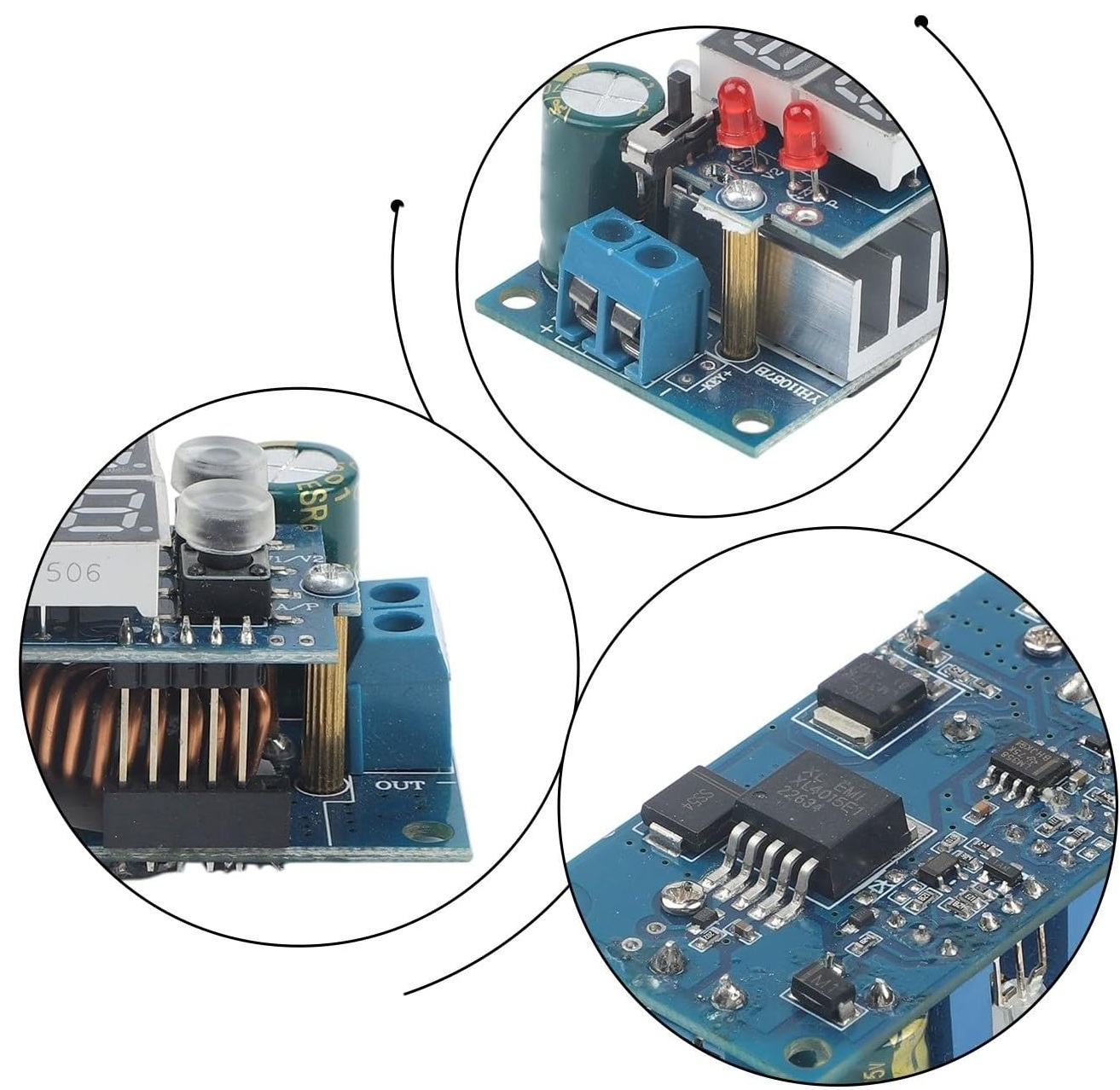

• Borne cu surub pentru conectarea cablurilor.

Specificatii tehnice:

• Tip conversie: DC-DC step-down, coborator de tensiune

• Izolare galvanica: nu

• Tensiune de intrare: 6-36V DC

• Interval de reglare MPPT: 6-36V

• Tensiune de iesire: 1.25-32V DC, reglabila continuu

• Tensiune de iesire presetata: 5V

• Interval de reglare a curentului de iesire: 0.05-5A

• Curent maxim de iesire: 5A

• Curent maxim pentru functionare continua: 3A

• Curent presetat: 3A

• Prag reglabil pentru comutarea indicatorului de incarcare: 0.01-5A, presetat la 0.3A

• Frecventa de comutare: 180kHz

• Eficienta de conversie: pana la 95%, in functie de conditiile de functionare

• Temperatura de operare: -40°C pana la +85°C

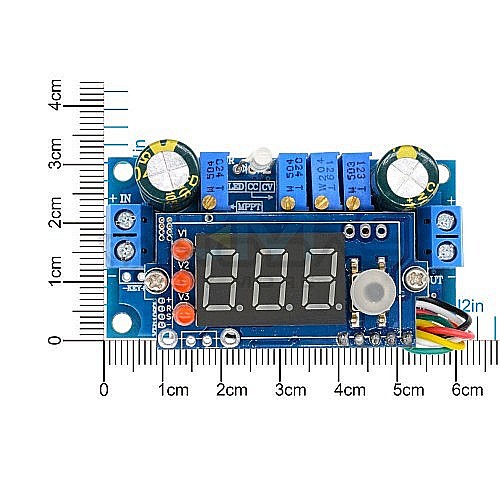

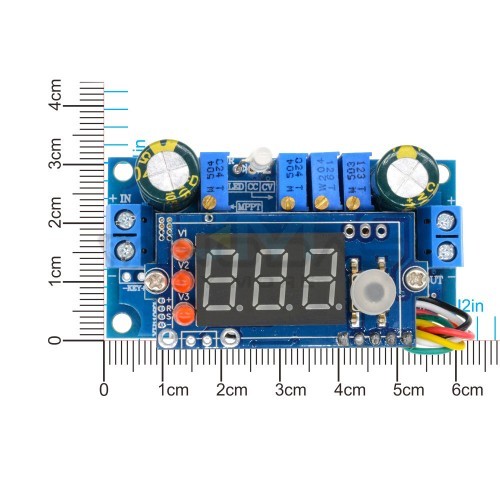

• Dimensiuni generale: 60x32x28mm

Instructiuni de montaj / utilizare:

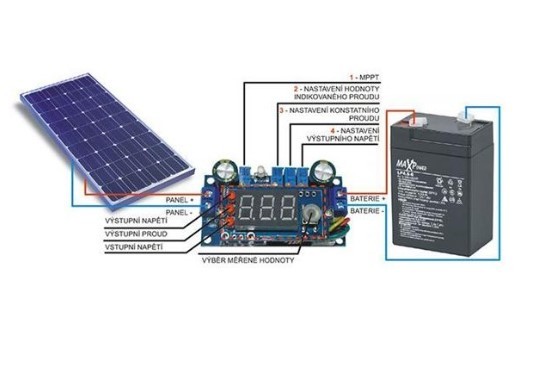

1. Cu alimentarea oprita, se identifica bornele de intrare si iesire, respectand marcajele de polaritate de pe placa.

2. Se conecteaza panoul solar sau sursa DC la intrare, fara acumulator ori consumator conectat la iesire.

3. Se alimenteaza modulul si se regleaza tensiunea necesara aplicatiei, verificand valoarea cu un multimetru.

4. Se stabileste limita de curent potrivita consumatorului sau acumulatorului, folosind o sarcina de test adecvata.

5. Pentru utilizarea solara, reglajul MPPT se ajusteaza cu panoul iluminat si cu sarcina conectata, urmarind obtinerea unui curent de iesire cat mai mare in limitele stabilite.

Recomandari si precautii:

• Tensiunea de intrare trebuie sa fie suficient de mare fata de tensiunea de iesire dorita; modulul nu ridica tensiunea.

• La alegerea panoului se verifica inclusiv tensiunea in gol, care nu trebuie sa depaseasca limita admisa la intrare.

• Inversarea polaritatii poate deteriora modulul.

• Pentru incarcarea acumulatorilor, tensiunea finala si curentul se stabilesc dupa specificatiile acestora; tensiunea nominala a acumulatorului nu reprezinta tensiunea de incarcare.

• Modulul nu inlocuieste un BMS si nu asigura echilibrarea celulelor conectate in serie.

• Indicatorul de incarcare nu trebuie folosit ca singura confirmare a incarcarii complete sau a intreruperii curentului.

• La conectarea unui acumulator se verifica necesitatea unei protectii externe impotriva curentului invers catre modul.

• Se asigura racirea componentelor si se evita exploatarea la limita maxima in conditii de ventilatie insuficienta.
