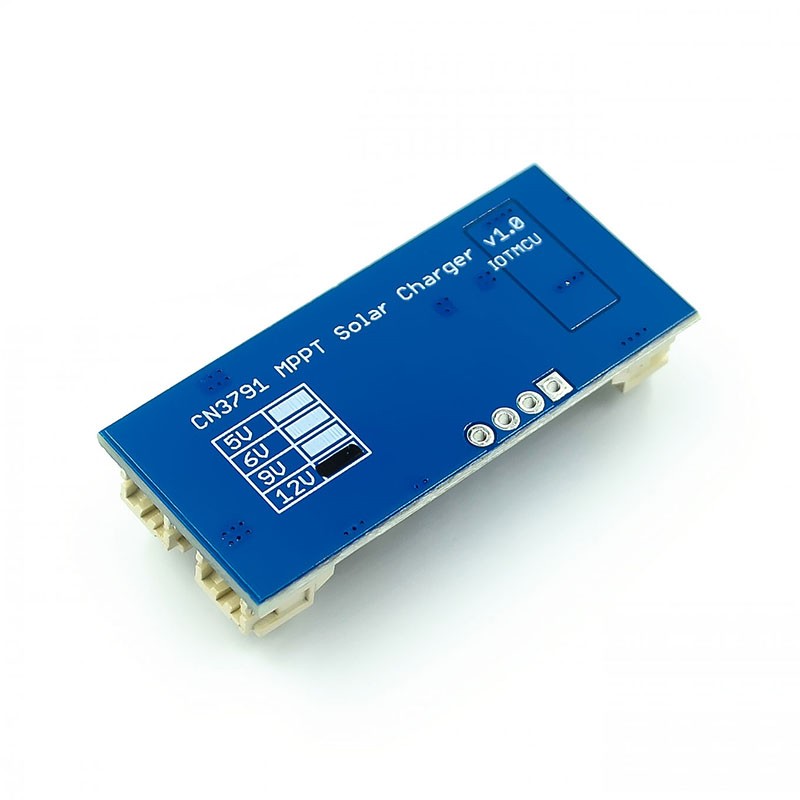

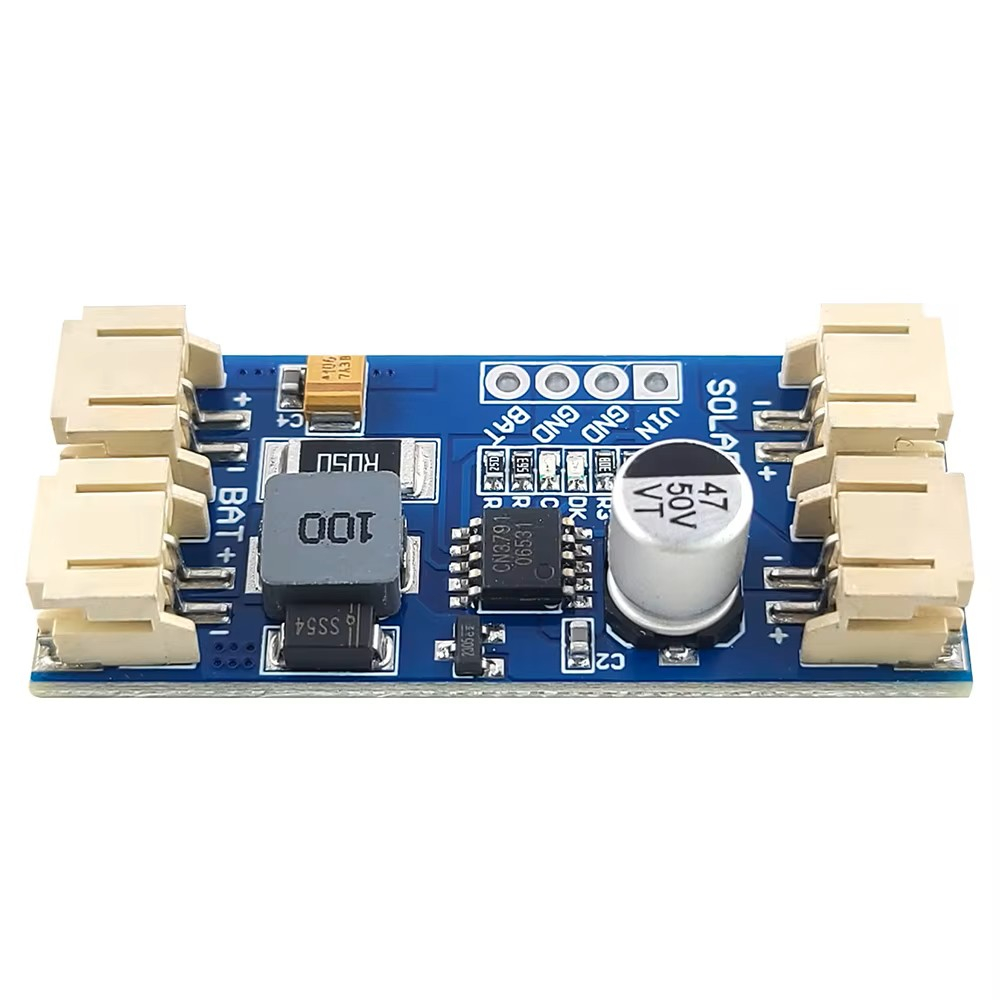

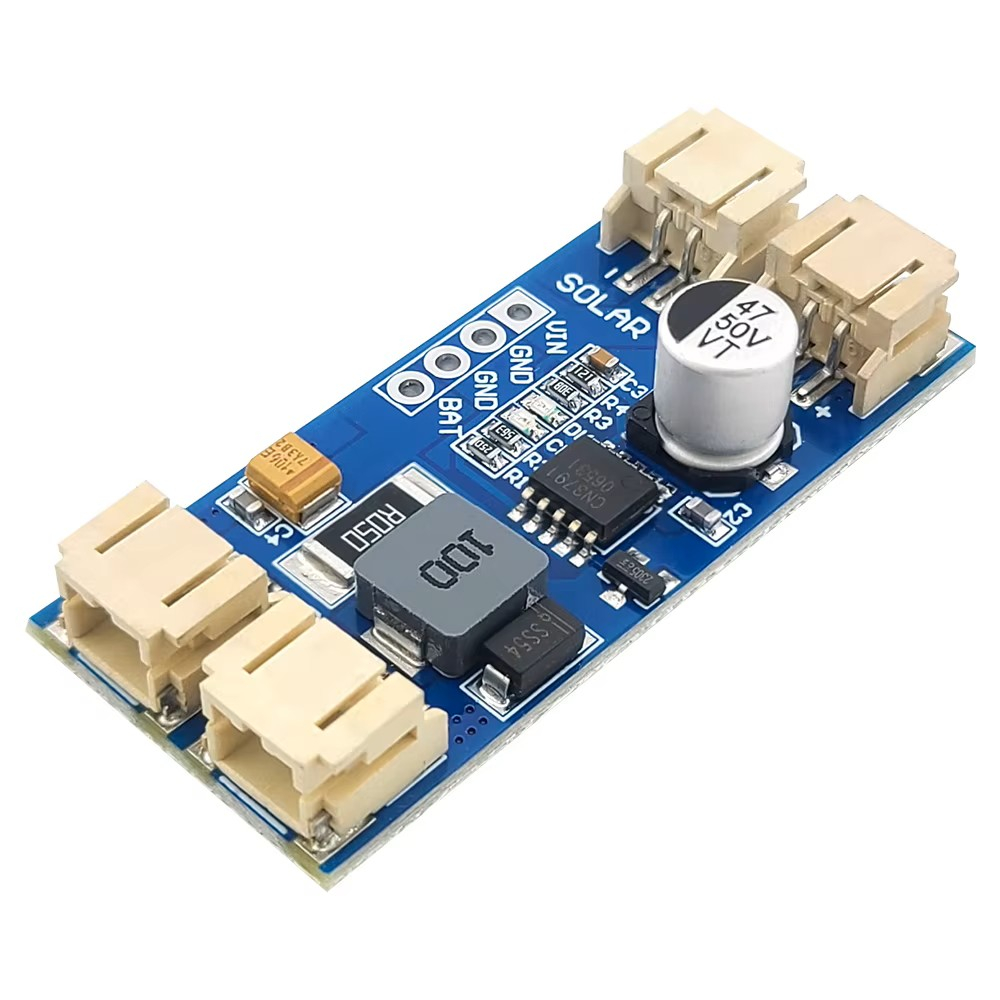

Modulul de incarcare solara CN3791 MPPT controleaza transferul energiei de la un panou fotovoltaic catre un acumulator reincarcabil cu litiu. Este potrivit pentru senzori, dispozitive portabile si proiecte electronice autonome, folosind functia MPPT pentru valorificarea energiei disponibile din panou.

Specificatii tehnice:

• Circuit de incarcare: CN3791

• Tensiune nominala a panoului compatibil: 12V

• Tip acumulator: Li-ion, o singura celula, configuratie 1S

• Tensiune nominala acumulator: 3.7V

• Tensiune de incarcare completa: 4.2V, toleranta ±1%

• Curent maxim de incarcare: 2A

• Frecventa de comutare PWM: 300kHz

• Conectori: JST cu 2 pini, tip PH2.0

• Temperatura de operare: -40°C pana la +85°C

• Dimensiuni: 45x20x9.5mm

Continut pachet:

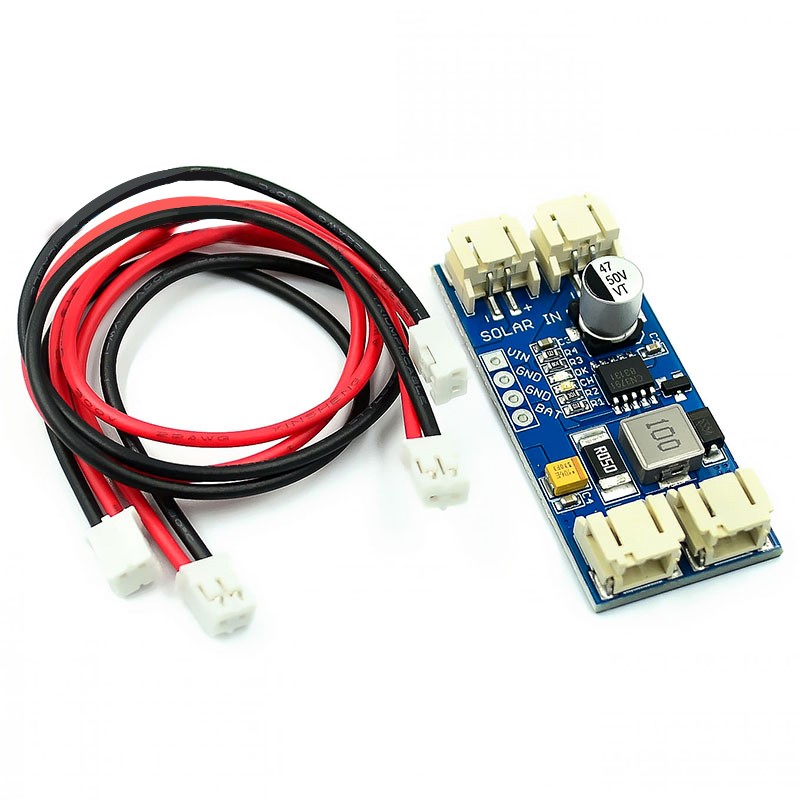

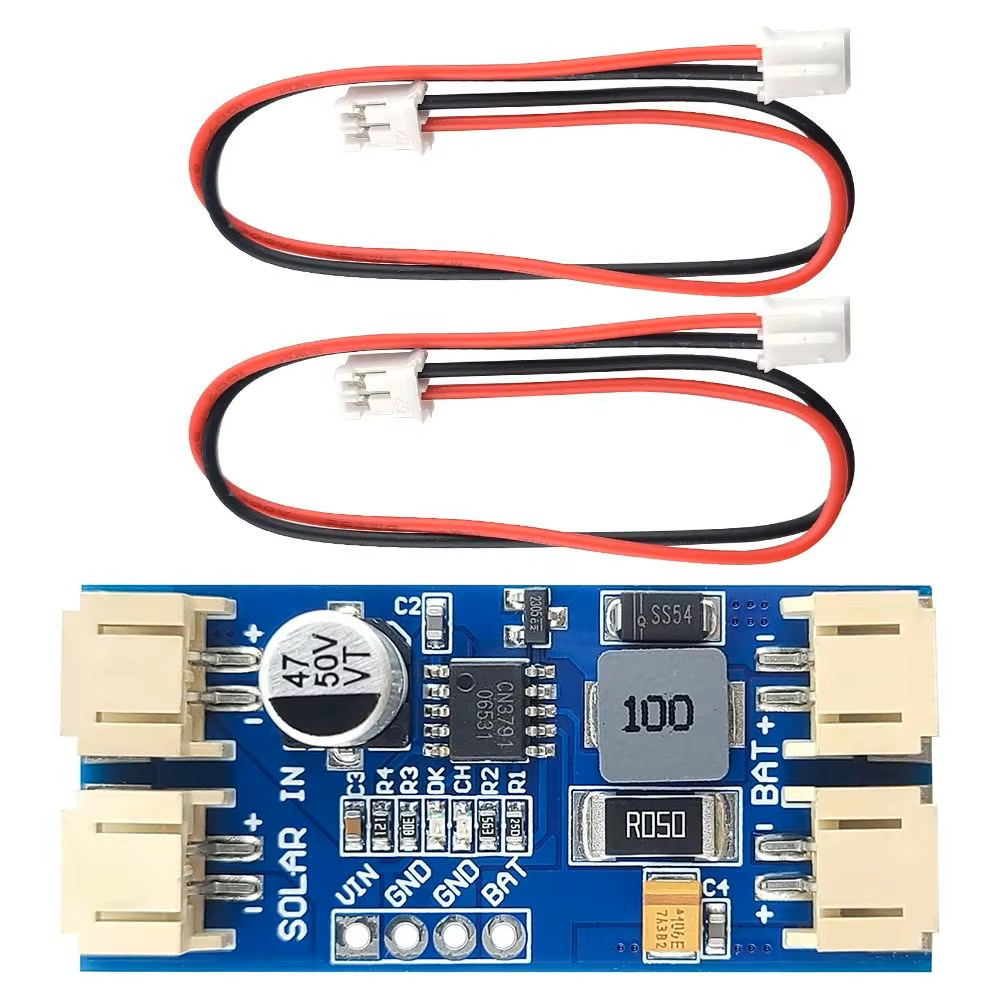

• 1 modul de incarcare solara CN3791 MPPT, varianta pentru panou de 12V

• 2 cabluri de conectare

Instructiuni de montaj / utilizare:

1. Se verifica polaritatea acumulatorului si a panoului, inclusiv corespondenta firelor cu marcajele placii.

2. Cu panoul acoperit sau deconectat, se conecteaza acumulatorul la conectorul destinat bateriei.

3. Se conecteaza panoul la intrarea marcata SOLAR IN, respectand semnele + si -.

4. Se expune panoul la lumina si se verifica functionarea incarcarii.

Recomandari si precautii:

• Tensiunea nominala a panoului nu este egala cu tensiunea sa in gol; compatibilitatea se verifica si pentru aceasta valoare.

• Curentul efectiv de incarcare depinde de iluminare, puterea panoului si starea acumulatorului; valoarea maxima nu este garantata in orice conditii.

• Acumulatorul trebuie sa accepte curentul de incarcare configurat pe modul.

• Nu se utilizeaza cu celule conectate in serie sau cu alte chimii care necesita un regim diferit de incarcare.

• Modulul este destinat incarcarii acumulatorului; nu reprezinta o sursa cu iesire stabilizata independenta pentru alimentarea directa a oricarui consumator.

• Se evita scurtcircuitele, inversarea polaritatii si expunerea placii la apa.
