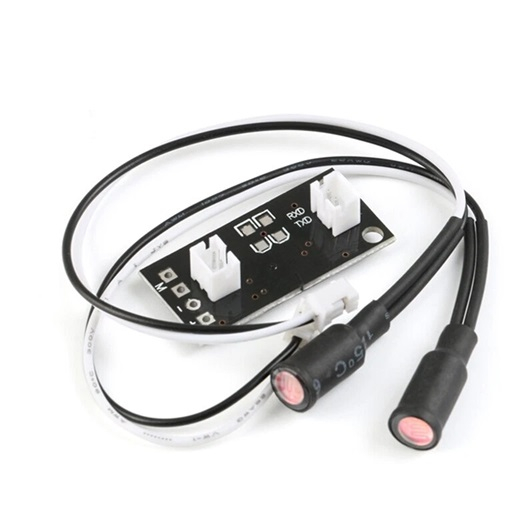

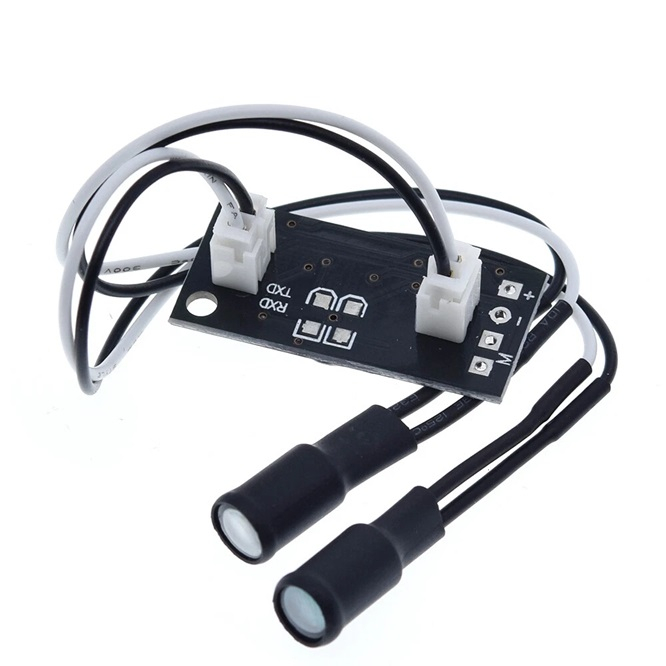

Modulul de urmarire a luminii solare controleaza un motor in functie de diferenta de iluminare dintre sondele fotosensibile. Este potrivit pentru mecanisme de orientare a panourilor solare, demonstratii educationale si automatizari dupa lumina.

Un separator de umbrire amplasat intre senzori creeaza diferenta de iluminare necesara detectarii directiei. Modulul actioneaza motorul pentru a aduce ansamblul intr-o pozitie in care lumina primita de senzori este echilibrata.

Specificatii tehnice:

• Tip produs: modul de urmarire a sursei de lumina

• Tensiune de alimentare: 5–5.5V DC

• Curent de lucru: sub 1.5A

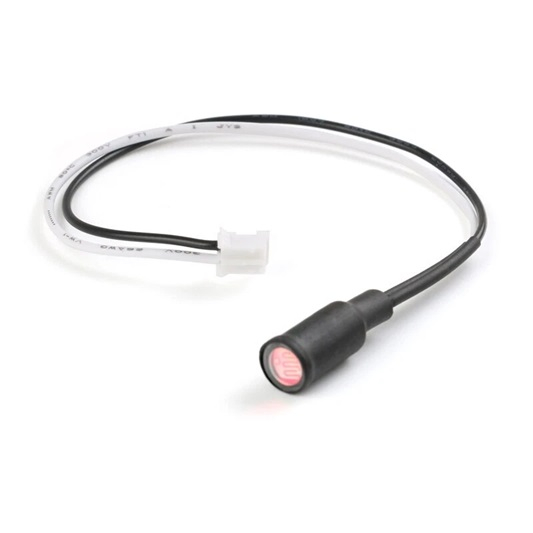

• Senzori: 2 sonde cu fotorezistori

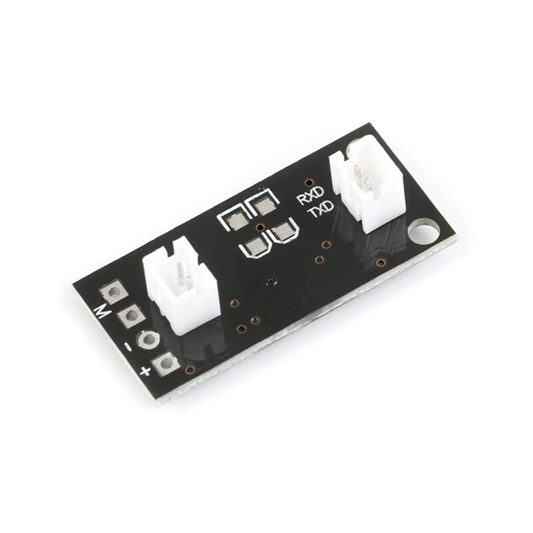

• Conexiuni alimentare: puncte marcate + si −

• Conexiune motor: puncte marcate M

• Dimensiuni PCB: 35x16x1.2mm, fara inaltimea componentelor

Instructiuni de montaj / utilizare:

1. Se fixeaza sondele pe partea mobila a mecanismului, orientate in aceeasi directie.

2. Se monteaza separatorul intre acestea, evitand umbrele accidentale produse de cabluri sau alte componente.

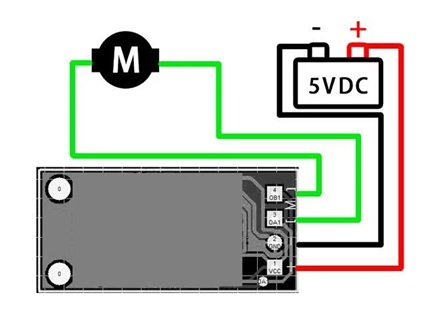

3. Cu alimentarea deconectata, se conecteaza sondele la mufele dedicate ale placii.

4. Se conecteaza un motor DC cu reductor, ales pentru tensiunea si cerintele mecanismului.

5. Se conecteaza o sursa stabilizata la punctele de alimentare, respectand polaritatea.

6. Se testeaza urmarirea prin modificarea directiei luminii; daca mecanismul se indeparteaza de sursa, se opreste alimentarea si se inverseaza cele doua fire ale motorului.

Recomandari si precautii:

• Panoul solar nu se conecteaza direct la alimentarea modulului; se foloseste o sursa sau un circuit de stabilizare care respecta intervalul admis.

• Motorul se alege tinand cont inclusiv de curentul de pornire si de blocare; consumul sau nu trebuie presupus compatibil doar pe baza tensiunii.

• O viteza prea mare a mecanismului poate provoca depasirea pozitiei de echilibru si oscilatii.

• Se evita blocarea mecanica si tensionarea cablurilor la capetele cursei.

• Placa si conexiunile se protejeaza de apa, umezeala si contactul cu obiecte metalice.
